镀金弹片式定位接触五金结构件

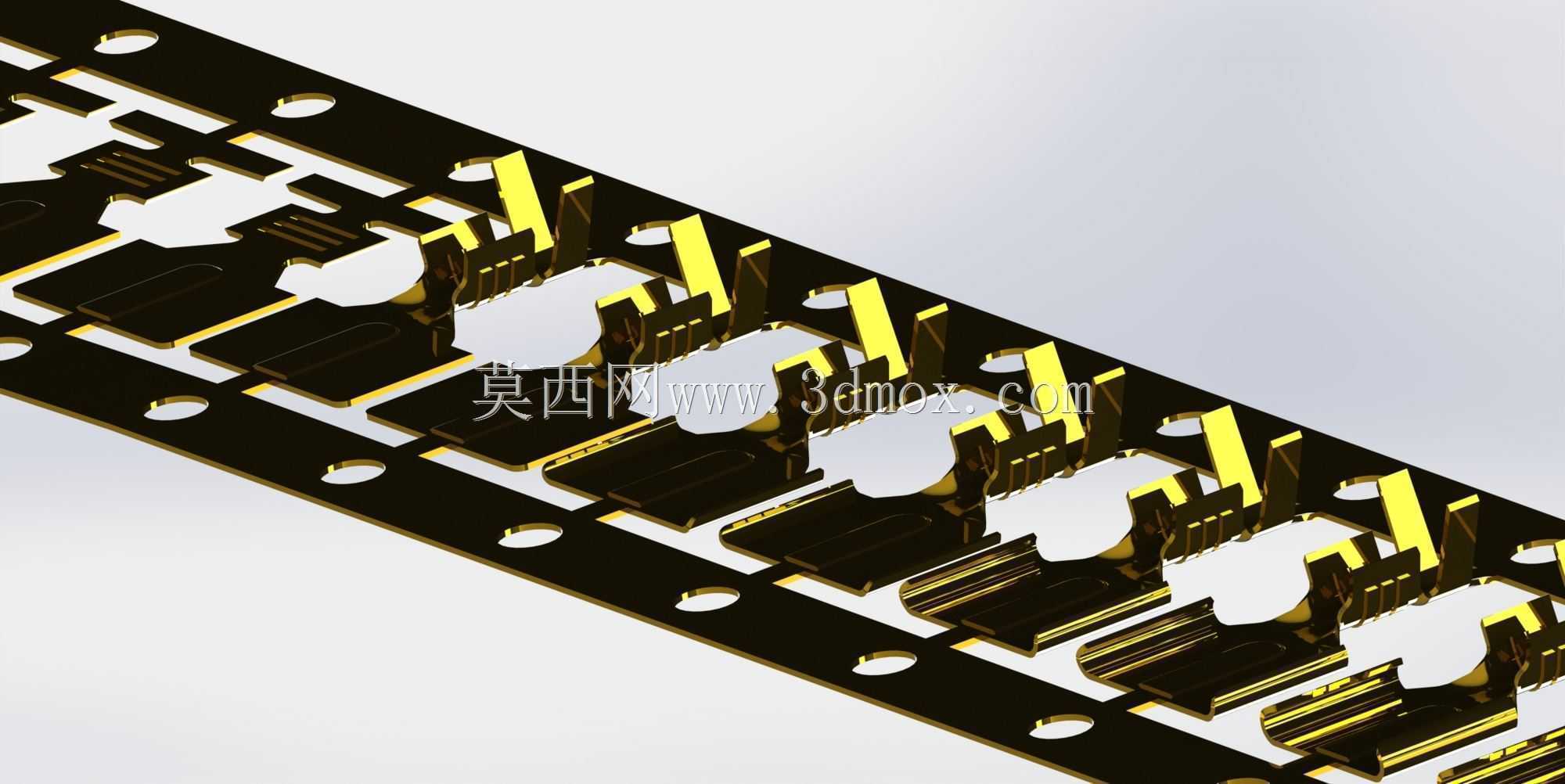

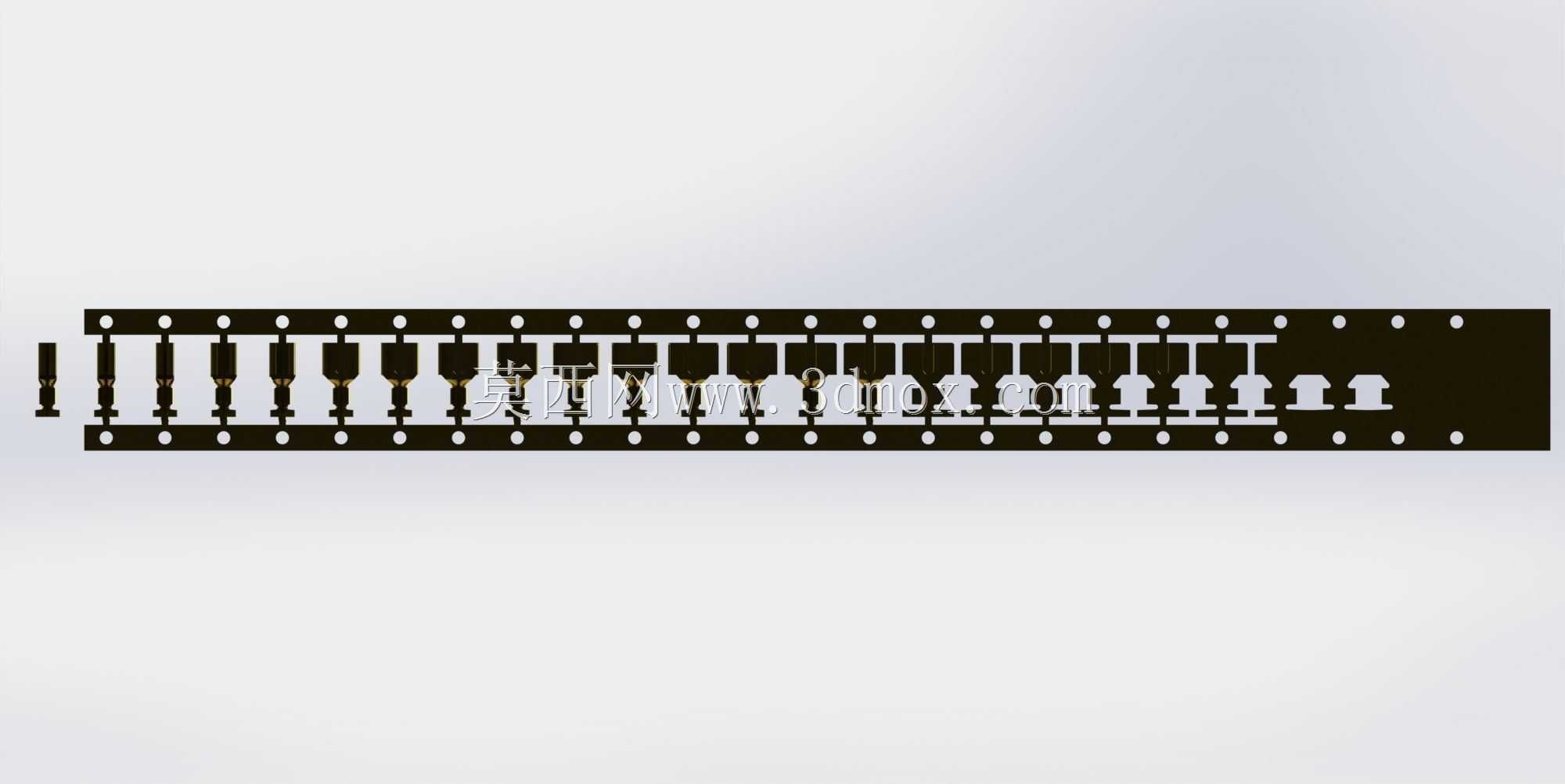

　　这类带定位孔的多触点弹性五金件，常见于高密度电子互连场景，比如通讯设备背板的信号传输模块、工业控制板卡的接插部位、测试治具的探针接触端，核心作用是在两个相对固定的PCB板或者金属导通面之间，提供稳定的低电阻接触通路，同时抵消装配公差带来的位置偏差，避免硬接触造成的结构磨损或者接触不良。从结构上看，整件采用一体化冲压折弯成型，基材一般选用高弹性的铍铜或者磷青铜带材，表面镀金处理一方面是降低接触电阻提升信号导通稳定性，另一方面是提升耐氧化腐蚀能力，适配长期在温湿度波动环境下工作的工业设备需求。设计阶段首先要确认安装边界，整件的安装基准是板面上分布的四个圆形通孔，孔位公差需要控制在±0.02mm范围内，

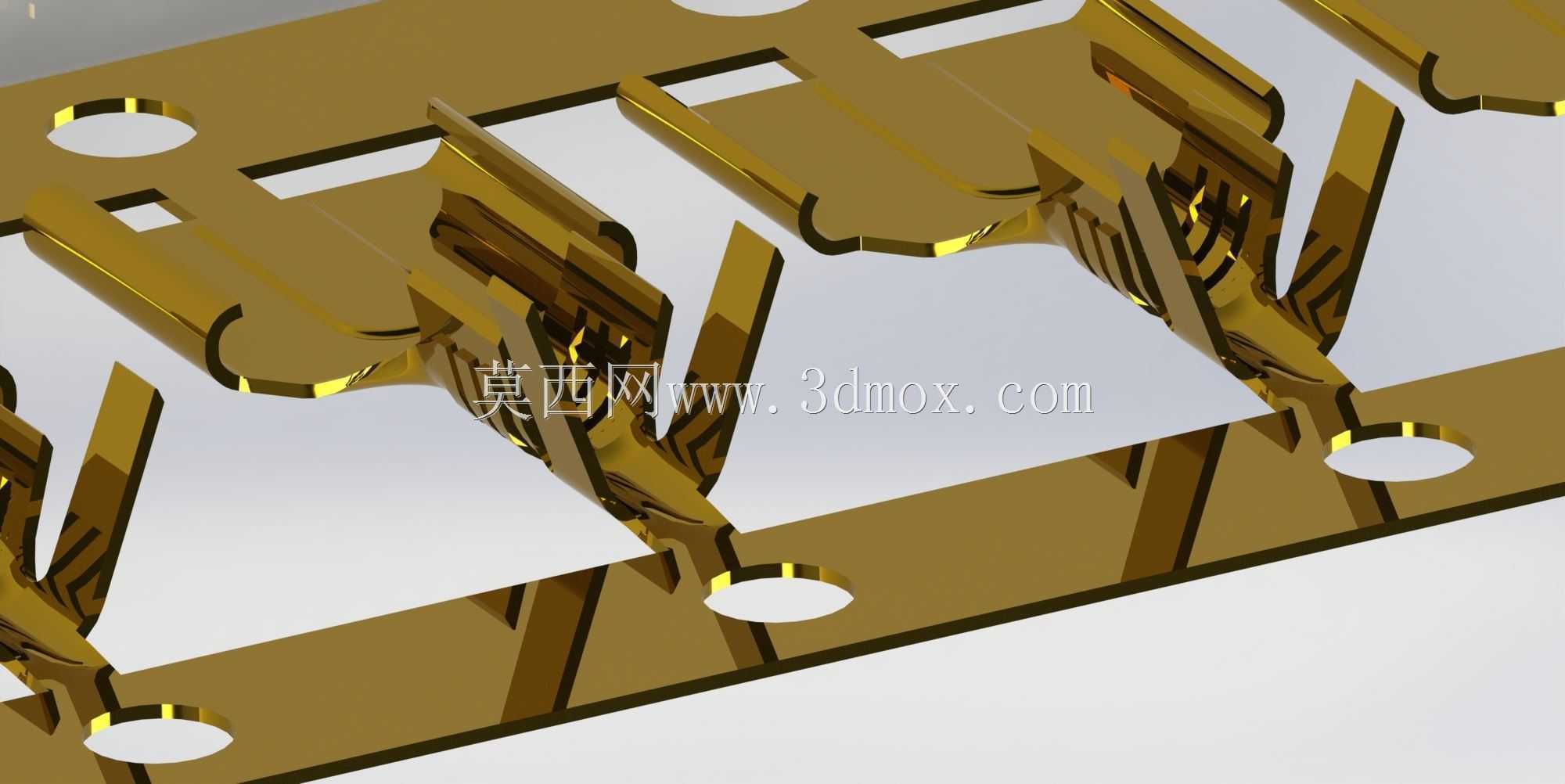

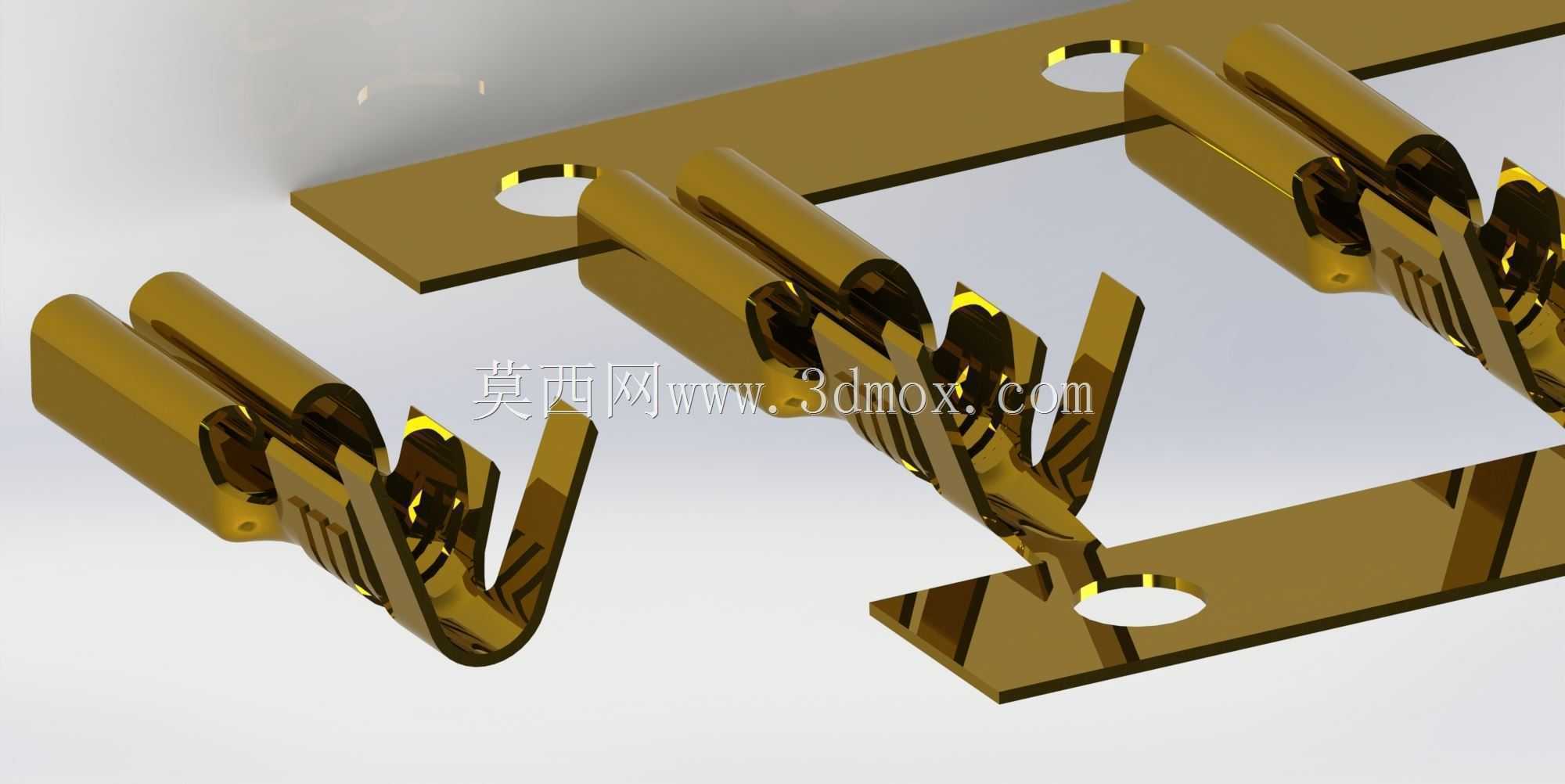

　　装配时通过定位销或者螺丝穿过通孔完成整件的固定，安装后弹片触点的高度需要比周边结构高出0.3-0.5mm，保证对接时能提供足够的接触压力，同时预留0.15mm左右的弹性压缩行程，避免过压造成弹片塑性变形。每个独立的弹片臂都做了渐变式的宽度设计，靠近根部的位置宽度更大，提升结构刚性避免反复按压后出现根部断裂，靠近触点的位置收窄，优化弹性形变的应力分布，让触点接触时的压力稳定在0.5-0.8N区间，既不会因为压力过小造成接触瞬断，也不会因为压力过大导致对接时插拔阻力超标。相邻弹片之间预留了足够的绝缘间隙，避免高压信号下出现爬电现象，同时折弯处都做了小圆角过渡，消除冲压折弯时的应力集中点，提升零件的抗疲劳寿命。在实际应用中，

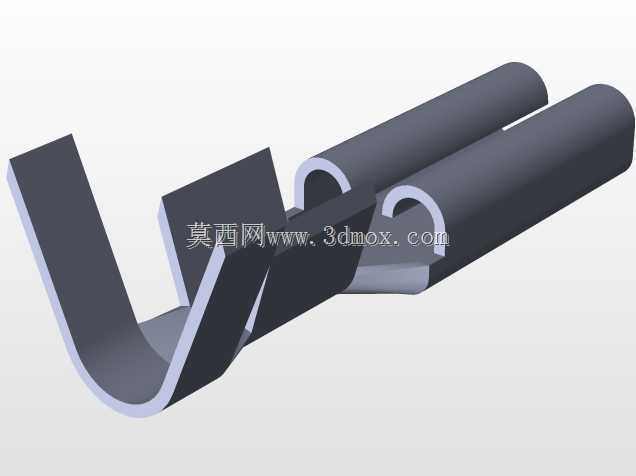

　　这类结构件不需要额外的焊接或者粘接固定，仅靠定位孔的限位就能完成装配，后期维护更换也十分便捷，当触点出现磨损或者弹性衰减时，直接拆下固定件即可完成替换，不需要对周边结构做破坏性拆解。建模过程中需要重点还原每个弹片臂的折弯角度、触点的圆弧轮廓、安装孔的相对位置关系，尤其是弹片的形变仿真环节，需要验证全压缩行程下的应力值是否低于材料的屈服强度，确保长期使用后不会出现弹性失效。另外整件的表面镀层厚度需要结合应用场景调整，普通民用消费类电子场景镀金层厚度控制在0.1μm即可满足需求，工业级高可靠性场景则需要把镀层厚度提升到0.5μm以上，避免长期使用后镀层磨损露出基底铜材造成氧化接触不良。结构设计时还要考虑冲压加工的工艺可行性，所有的折弯方向都要符合冲压模具的脱模方向，避免出现反向扣位造成模具结构复杂化，零件的外轮廓尖角都做了微小的倒角处理，避免冲压加工时出现毛刺飞边，同时也防止装配过程中划伤操作人员或者周边的线材绝缘层。
