手摇式工业物料处理箱体设备结构

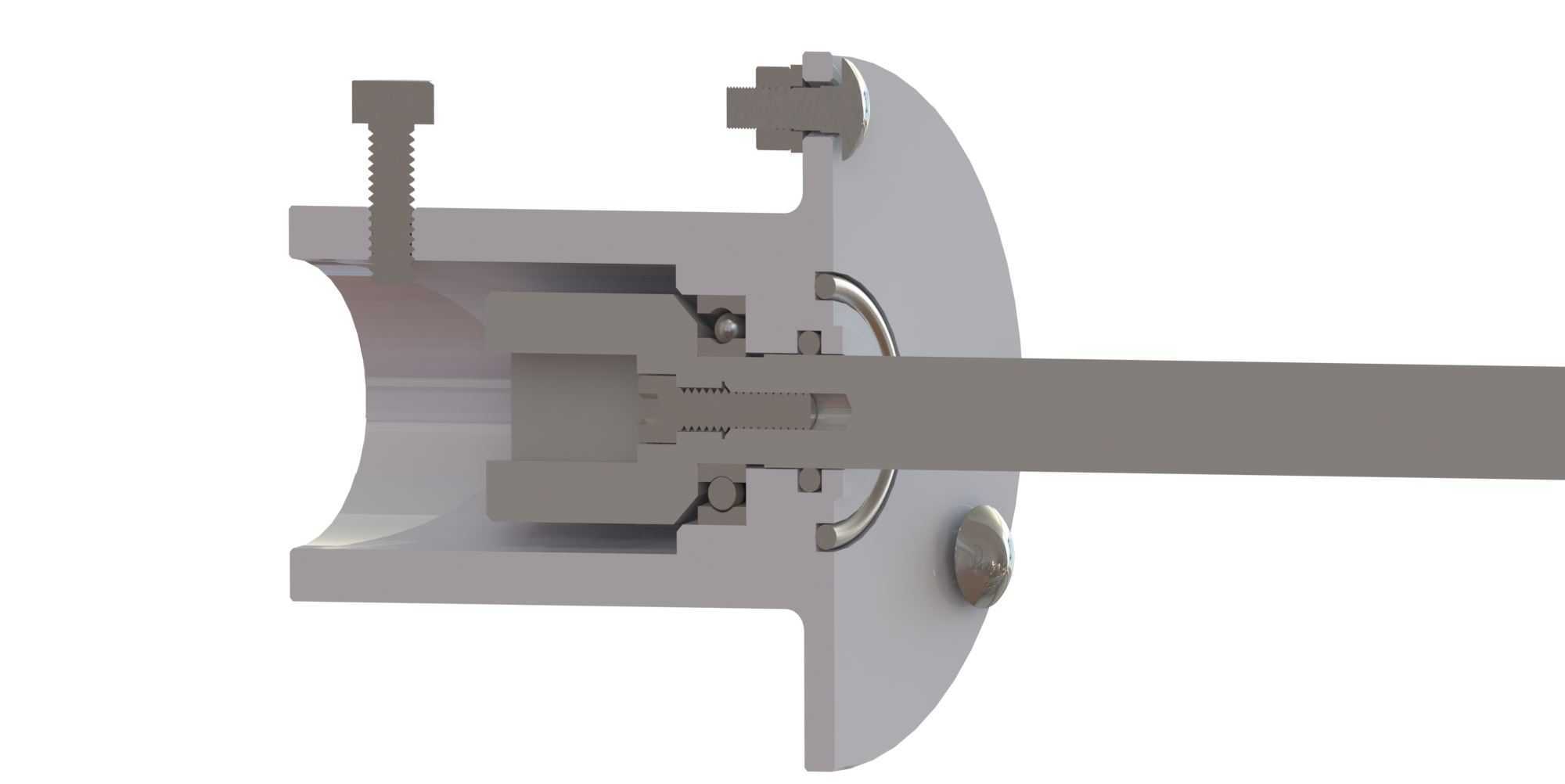

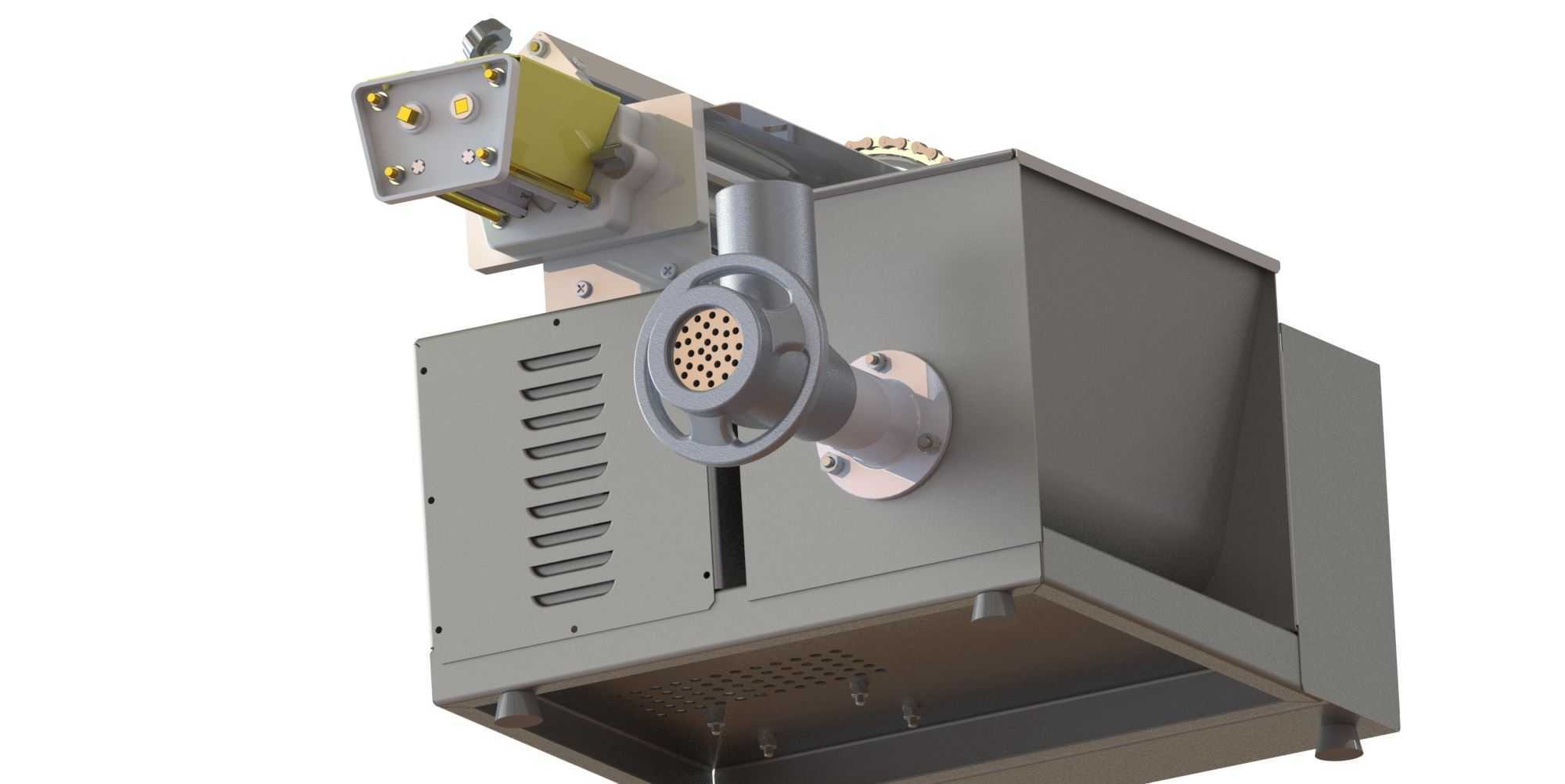

　　这款设备的结构设计围绕小型工业场景的物料精细化处理需求展开，在小批量加工、实验室试样处理、小型工坊生产这类场景中，这类集成式处理设备不需要复杂的外接动力管线，仅靠手动操作就能完成物料的进给、调节与输出，适配没有稳定动力供给或者需要灵活移动工位的作业环境。从结构布局来看，设备主体采用封闭式钣金箱体作为承载基础，箱体侧面预留了多组通风格栅，既可以减轻整体设备重量，也能为内部运转的构件提供散热通道，避免长时间手动操作过程中构件摩擦积热影响运行精度。箱体正面伸出的手轮操作组件是核心调节结构，手轮采用多孔镂空设计，操作时握持摩擦力充足，不会因为手上沾有加工碎屑出现打滑问题，手轮与箱体连接的位置设置了带安装法兰的轴座，

　　轴座与箱体钣金之间通过螺栓紧固，法兰面与箱体壁之间预留了密封垫安装槽，实际装配时可以根据作业环境的防尘需求加装密封件，避免加工产生的粉尘进入轴系造成卡滞。设备顶部伸出的进料调节模块集成了多组调节旋钮与定位接口，模块通过支架与箱体顶部的安装面固定，支架上设置了齿轮啮合传动结构，转动手轮时可以通过内部的传动链带动顶部模块的出料开度调节，不需要额外设置多组操作手柄，单处操作就能完成进给量的调整，简化了现场操作的流程。从安装边界来看，设备底部设置了四个凸起的支撑脚，支撑脚底面处于同一水平面，安装时只需要保证放置台面的平面度公差在每米1毫米以内，就可以保证设备运行时的稳定性，不需要额外打膨胀螺栓固定，方便在不同工位之间转移使用。

　　箱体的侧面为完整的平面结构，后期如果需要加装自动进料组件或者外接出料溜槽，可以直接在侧面钣金上开孔安装固定件，不需要对主体结构做大幅改动，预留了足够的功能扩展空间。设计过程中针对手动操作的受力特性做了优化，手轮的操作力经过传动比匹配，正常成年操作人员单手施加不超过150牛的力就可以完成全行程的开度调节，不会出现操作费力的问题；顶部进料模块的定位旋钮采用防滑头设计，调节到位后可以直接锁紧，避免设备运行过程中因为振动出现开度偏移。箱体内部的传动构件全部采用封闭安装方式，只有操作手轮和进料接口暴露在外，日常维护时只需要定期在手轮轴座的注油孔加注润滑脂，就可以保证长期运行的顺畅性，不需要频繁拆解箱体做内部维护。

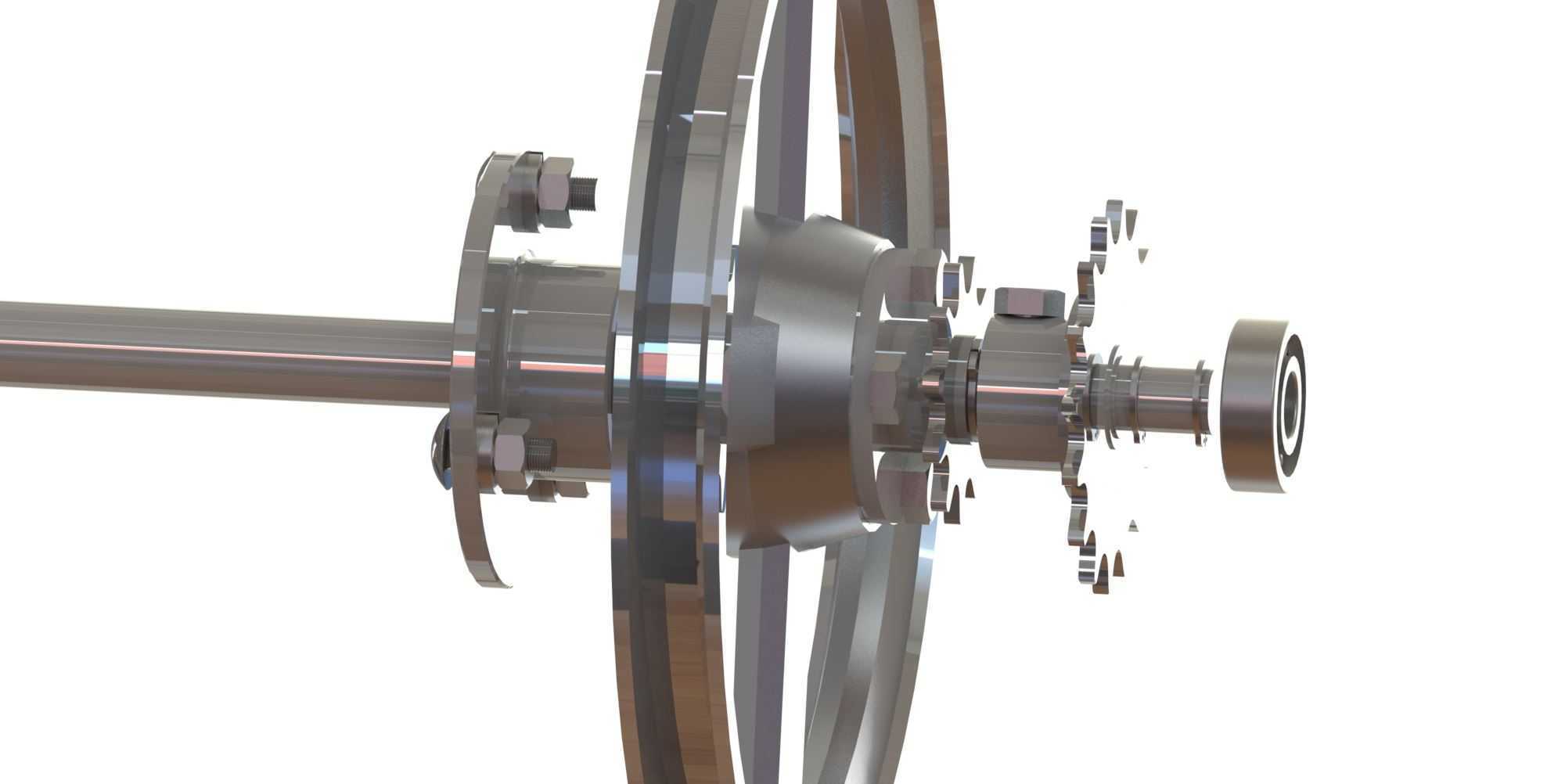

　　这类结构的设备在食品加工小作坊的原料细碎处理、实验室的固态试样制备、五金加工的小型零件去毛刺倒角等场景中都有适配空间，整体结构紧凑，占用台面面积不足0.3平方米，即使是狭小的操作工位也可以放置使用。在三维建模过程中，所有钣金件的折弯半径、螺栓孔位、传动件的啮合间隙都按照实际加工公差做了预留，钣金壳体的拼接处采用折边咬合加螺栓紧固的结构，既可以保证壳体的结构强度，也能降低焊接加工带来的变形问题，手轮与轴的连接采用键传动加锁紧螺母固定的方式，传递扭矩时不会出现相对转动，长期使用也不会出现手轮松脱的问题。顶部的进料模块与支架之间设置了角度微调结构，松开支架上的锁紧螺栓就可以调整进料口的朝向，适配不同的进料作业习惯，调整到位后锁紧螺栓即可固定位置，不需要额外加装定位销。
