巴西MBT主战坦克外观结构三维建模

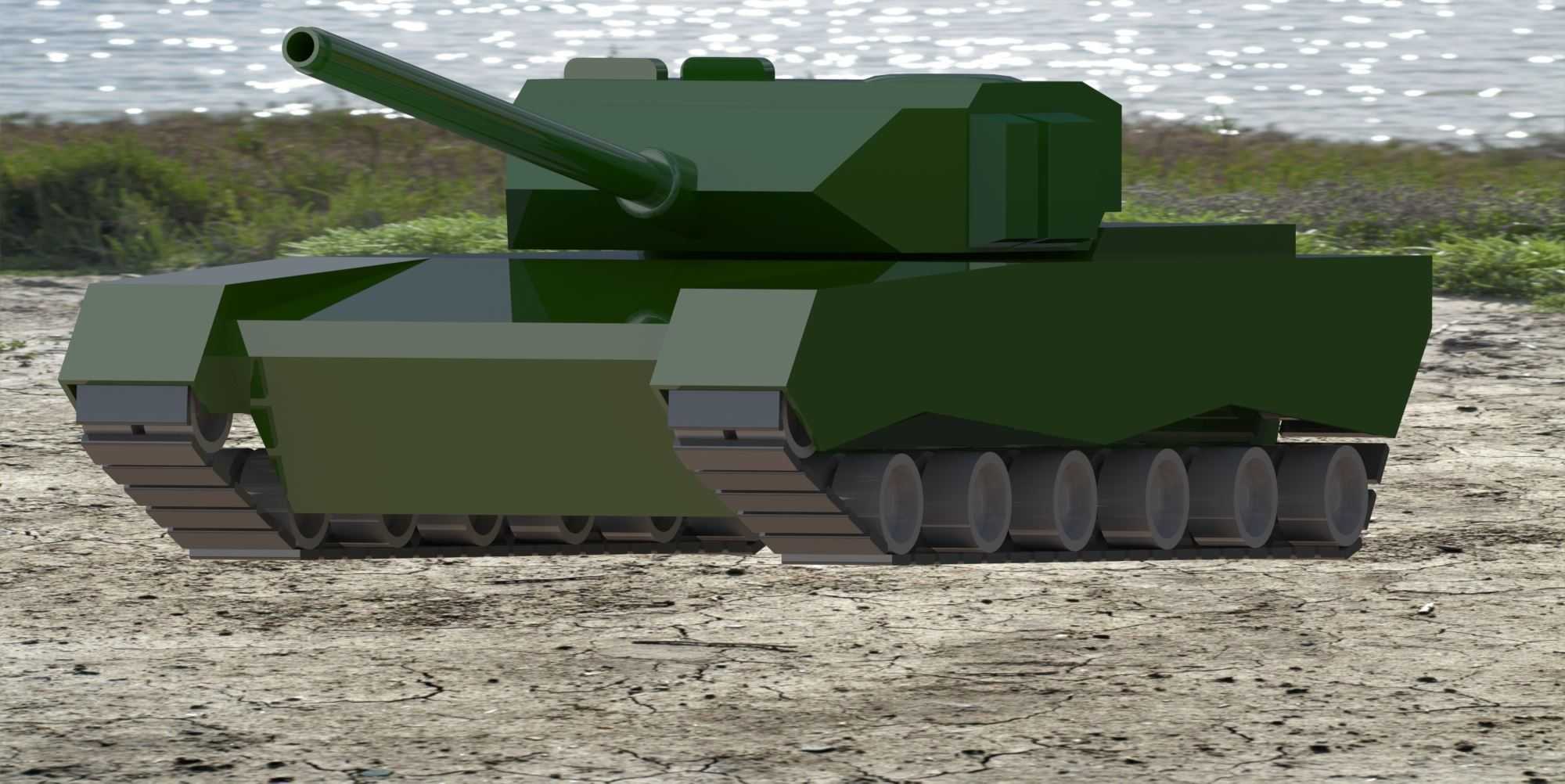

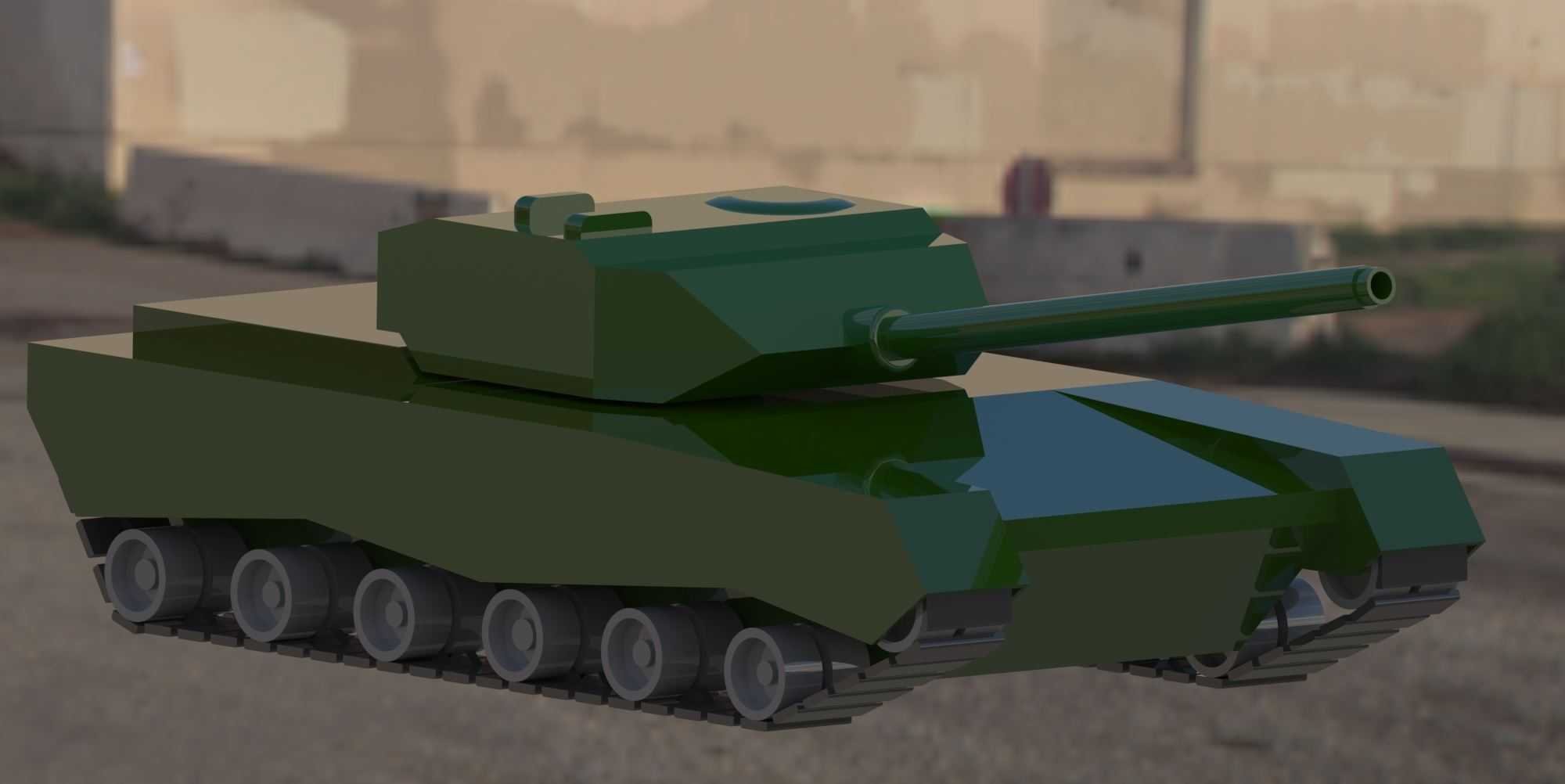

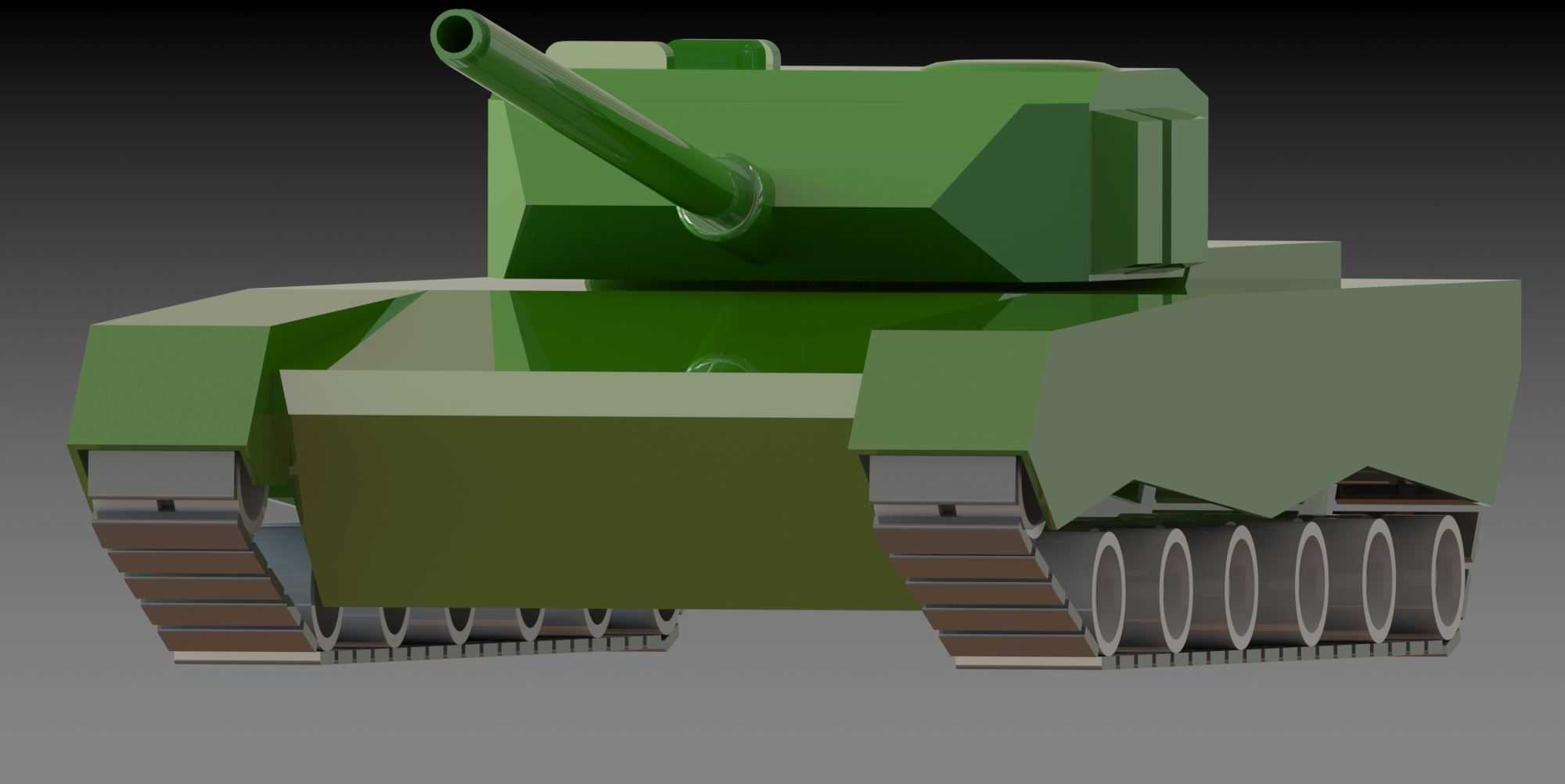

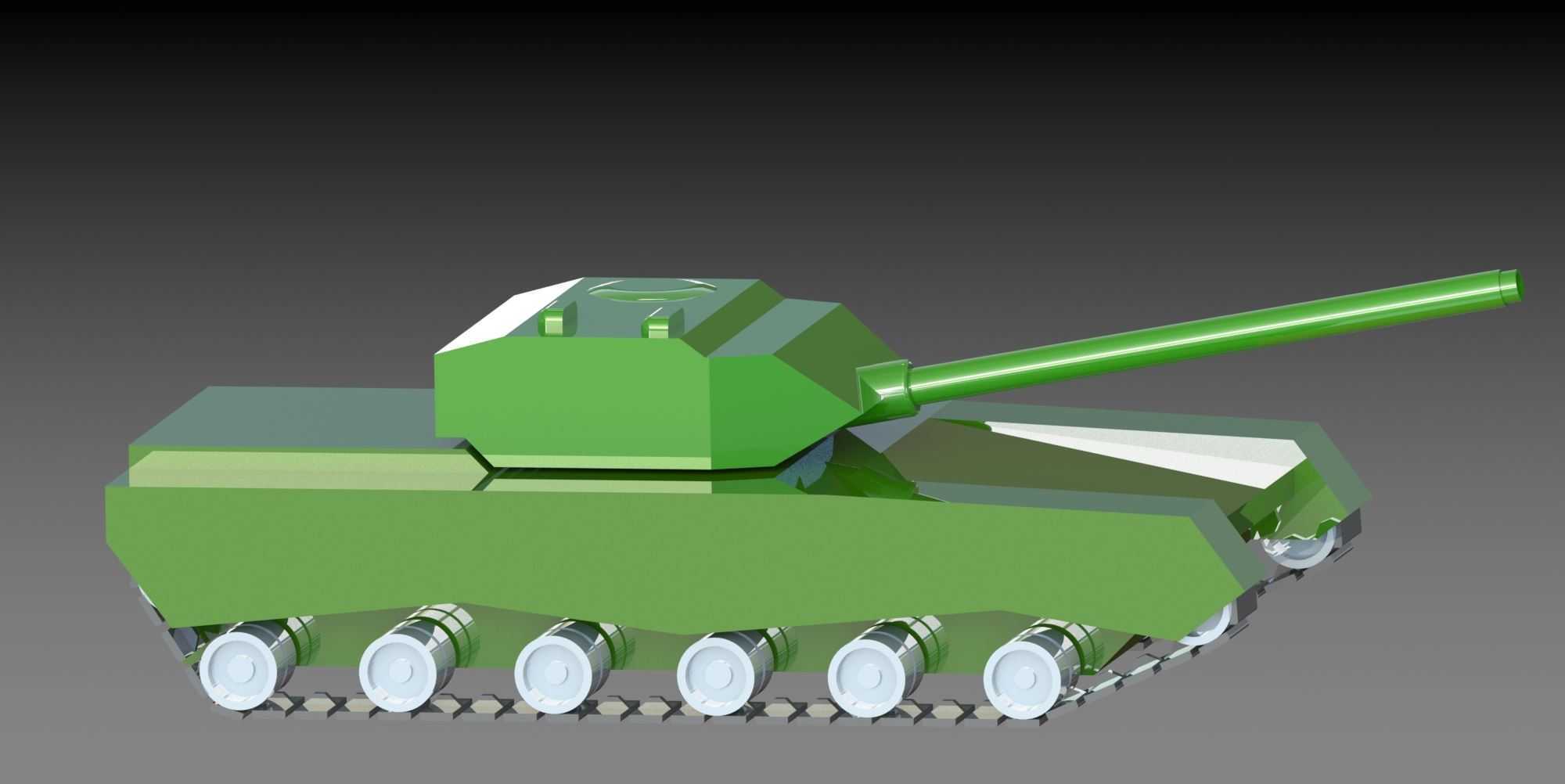

　　本次呈现的履带式装甲作战装备三维模型，完整还原了主战坦克的整体布局与核心结构特征，建模过程中优先考虑了装甲装备的实际作战使用场景与结构合理性，所有外形结构均参考实车的功能需求进行搭建。从整体布局来看，模型采用了主战坦克经典的驾驶室前置、动力舱后置、战斗舱居中的排布方式，车体首上装甲采用大倾角设计，这种结构并非单纯的外形选择，而是通过倾斜装甲提升等效防护厚度，在同等装甲重量下获得更高的抗弹能力，同时倾斜的表面也能提升跳弹概率，这一设计细节在建模时严格参考了装甲倾角的工程设计逻辑，没有随意调整角度参数。炮塔部分采用了多面体焊接结构设计，摒弃了早期铸造炮塔的圆弧外形，这种多面体结构一方面适配复合装甲的模块化安装需求，

　　能够根据防护等级要求更换不同厚度的装甲模块，另一方面也能降低雷达反射截面积，提升战场隐蔽性。炮塔正面的火炮安装位置做了同轴度适配结构，炮管采用多段阶梯式设计，还原了实车炮管的抽气装置、炮口基准装置的安装位置，炮塔两侧预留了烟幕弹发射器的安装接口，顶部的指挥塔、装填手舱盖的开合边界也做了完整的结构预留，避免出现结构干涉问题。行走机构部分是本次建模的重点内容，履带采用了双销式金属履带结构，每一块履带板都做了独立的啮合齿结构，能够与主动轮的齿圈完全啮合，主动轮布置在车体尾部，与后置动力舱的动力输出轴位置对应，诱导轮布置在车体前部，配合张紧机构实现履带张紧度的调节，负重轮采用了小直径双轮缘结构，每侧布置六对负重轮，配合扭杆悬挂的安装空间，

　　在车体侧装甲下方预留了悬挂臂的摆动间隙，避免负重轮上下运动时与车体结构发生碰撞。侧裙板采用了分段式设计，覆盖了行走机构的上半部分，既能够防护破片对行走机构的损伤，也能降低行驶过程中卷起的扬尘对设备的影响，侧裙板的安装接口做了快拆结构设计，方便战地维修时快速更换损坏的裙板。建模过程中对整车的安装边界做了严格的尺寸控制，车体宽度控制在铁路运输的限界范围内，高度满足公路运输的通行要求，炮塔旋转时的最大外廓尺寸没有超出车体宽度边界，避免炮塔旋转时与车体外部的附件发生干涉。炮管最大仰角状态下，炮尾的后坐行程也预留了足够的战斗舱空间，不会与炮塔内部的弹药架、乘员座椅发生碰撞。从应用场景来看，这类装甲装备模型可用于装备展示、战术推演、

　　结构教学等多个场景，建模时保留了所有核心结构的装配关系，能够直接用于结构拆解演示，也可以在此基础上拓展内部动力系统、火控系统的细节建模。车体前部的牵引钩、大灯、防浪板等附属结构也做了等比例还原，防浪板的开合角度做了限位结构，行驶时竖起可阻挡水流涌上首上装甲，行军时放下可贴合首上装甲表面，不会额外增加车体宽度。车尾的动力舱散热格栅、排气口、牵引装置都按照实车布局进行排布，散热格栅的开孔方向与动力系统的散热气流方向匹配，避免出现气流短路影响散热效率的问题。整个模型的曲面过渡均采用工程化的倒角处理，没有无意义的尖锐棱角，所有装甲板的焊接接缝位置都做了细微的凸起结构还原，符合装甲车辆的实际制造工艺，避免出现不符合生产逻辑的光滑一体结构。
