带卡簧限位的长轴类连接组件结构

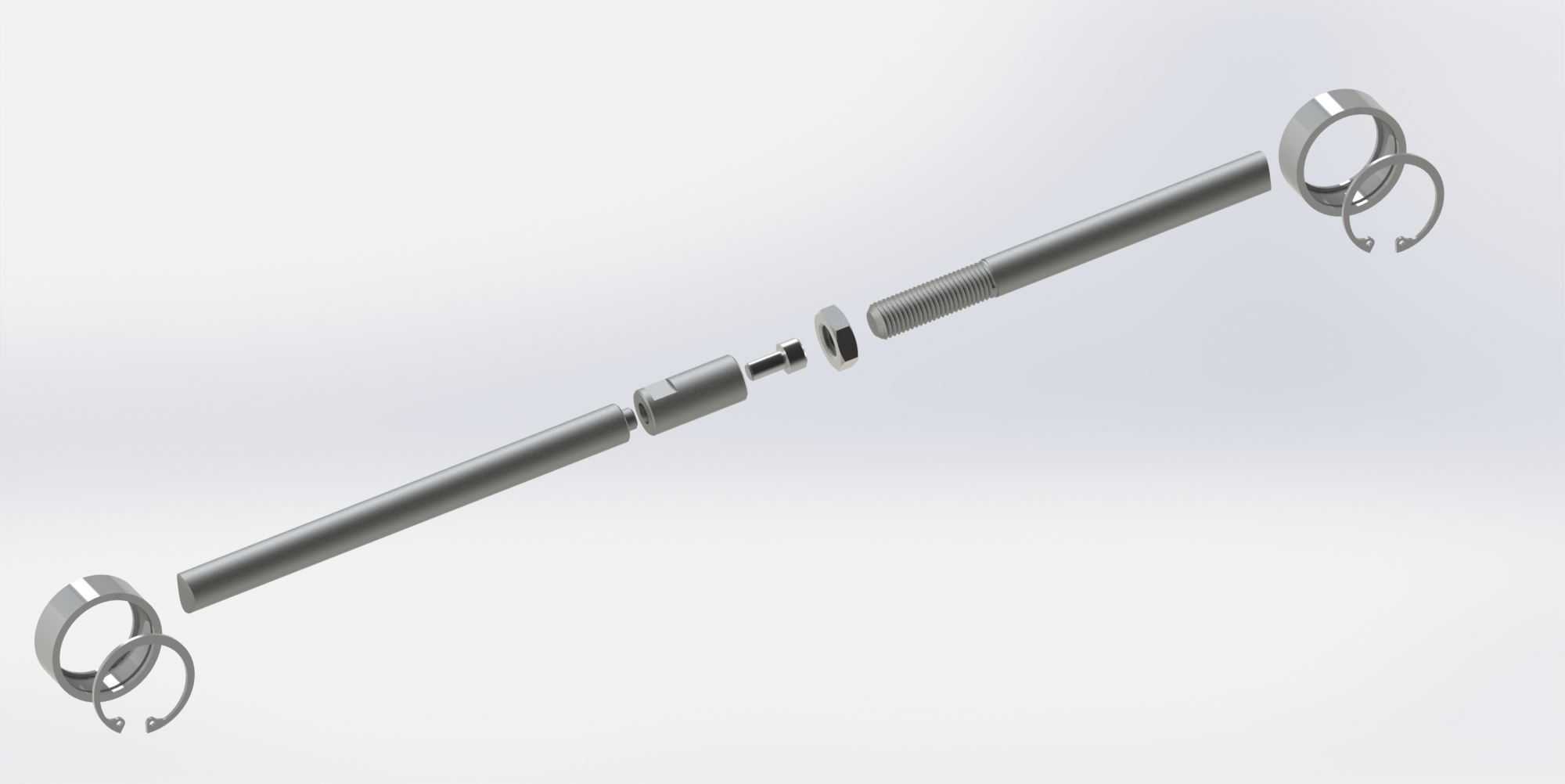

　　这套轴类连接组件在轻工输送设备、小型自动化装配线的从动辊组、手动工装夹具的导向传动结构中应用十分广泛，很多做非标设备的工程师在做轻载直线传动、周向扭矩传递的工位时，都会优先选用这类结构，核心原因是它的装配逻辑足够简单，后期维护拆换的门槛极低，不需要专用的重型工装就能完成拆装。从结构功能来看，组件核心的长杆主体承担两个核心作用，一是作为传动件传递小扭矩的周向转动，二是作为导向件承载径向的轻载载荷，杆身一端加工有标准外螺纹段，用来配套锁紧螺母调整轴向的预紧间隙，杆身中间位置设计有直径略小于杆身的卡位段，用来配套中间的隔套实现周向的定位，避免隔套在杆身上出现径向窜动。两端配套的轴用弹性挡圈也就是常说的卡簧，是整套结构的轴向限位核心，

　　挡圈卡入杆身两端预先加工的环形卡槽内，就能限制整套组件在安装座孔内的轴向窜动，不需要额外加工端盖或者锁紧台阶，能大幅压缩安装空间的占用。设计这套结构的时候，首先要明确安装边界的尺寸约束：整套组件的总长度要匹配安装支座两侧板的间距，预留出两端卡簧装配后的伸出余量，避免卡簧和侧板内壁出现摩擦干涉；杆身的光杆段直径要和配套的衬套内孔保持基孔制间隙配合，间隙量控制在0.02-0.05mm之间，既要保证杆身转动或者滑动的时候没有卡滞，也要避免间隙过大出现径向晃动影响传动精度；螺纹段的长度要根据预紧调整的行程来确定，一般预留3-5个螺距的调整余量即可，过长的螺纹段反而会增加加工成本，也容易在装配过程中磕碰损伤螺纹牙型。

　　中间的隔套设计要注意两端面的平行度公差，控制在0.01mm以内，避免锁紧后杆身出现偏斜，导致转动过程中出现别劲的问题；两端的卡簧卡槽的位置尺寸要严格对应安装座的限位面，卡槽的深度要匹配所选卡簧的线径，保证卡簧卡入后有足够的露出高度，能可靠抵在安装座的端面，不会因为轴向载荷冲击出现卡簧脱出卡槽的问题。实际应用场景中，这类结构常用来做小型皮带输送机的从动辊轴，两端卡簧卡在辊筒两端的端盖卡槽内，杆身穿过辊筒内部的轴承内孔，螺纹端配套调整螺母就能张紧皮带，不需要在辊筒端面上加工复杂的压盖结构，整体重量更轻，装配效率也更高；在手动钻孔工装的导向轴结构中，这套组件也能作为滑动导向杆使用，光杆段配套直线轴承，两端卡簧限制导向轴的轴向移动行程，

　　中间的隔套用来分隔两个直线轴承的内圈，避免轴承内圈直接和安装座端面摩擦，延长轴承的使用寿命。建模过程中要注意几个容易出错的细节：卡簧的开口间隙要符合标准件的尺寸规范，不能建造成完全闭合的圆环，否则实际装配时无法撑开卡入卡槽；杆身的螺纹段收尾处要加工退刀槽，避免螺纹加工到卡位段的台阶位置，导致隔套无法贴合台阶端面；卡槽的边缘要做微小的倒角处理，避免卡簧装配时被锐边切割，导致卡簧出现裂纹断裂失效。另外在做装配干涉检查的时候，要模拟卡簧撑开装配的过程，确认卡簧在最大撑开直径下不会和杆身、隔套出现碰撞，保证实际装配的可行性；还要核对卡簧的外径尺寸，确认卡簧安装后外径不会超出安装座的孔位范围，避免出现装配后卡簧蹭孔壁的问题。这类轻载轴类组件虽然结构简单，但很多新手工程师在设计时容易忽略卡槽的位置公差，导致装配后出现轴向窜动或者卡簧装不进去的问题，建模时要把标准件的尺寸公差带入到装配约束中，提前排查尺寸链的累计误差，保证加工后的零件能顺利完成装配。
