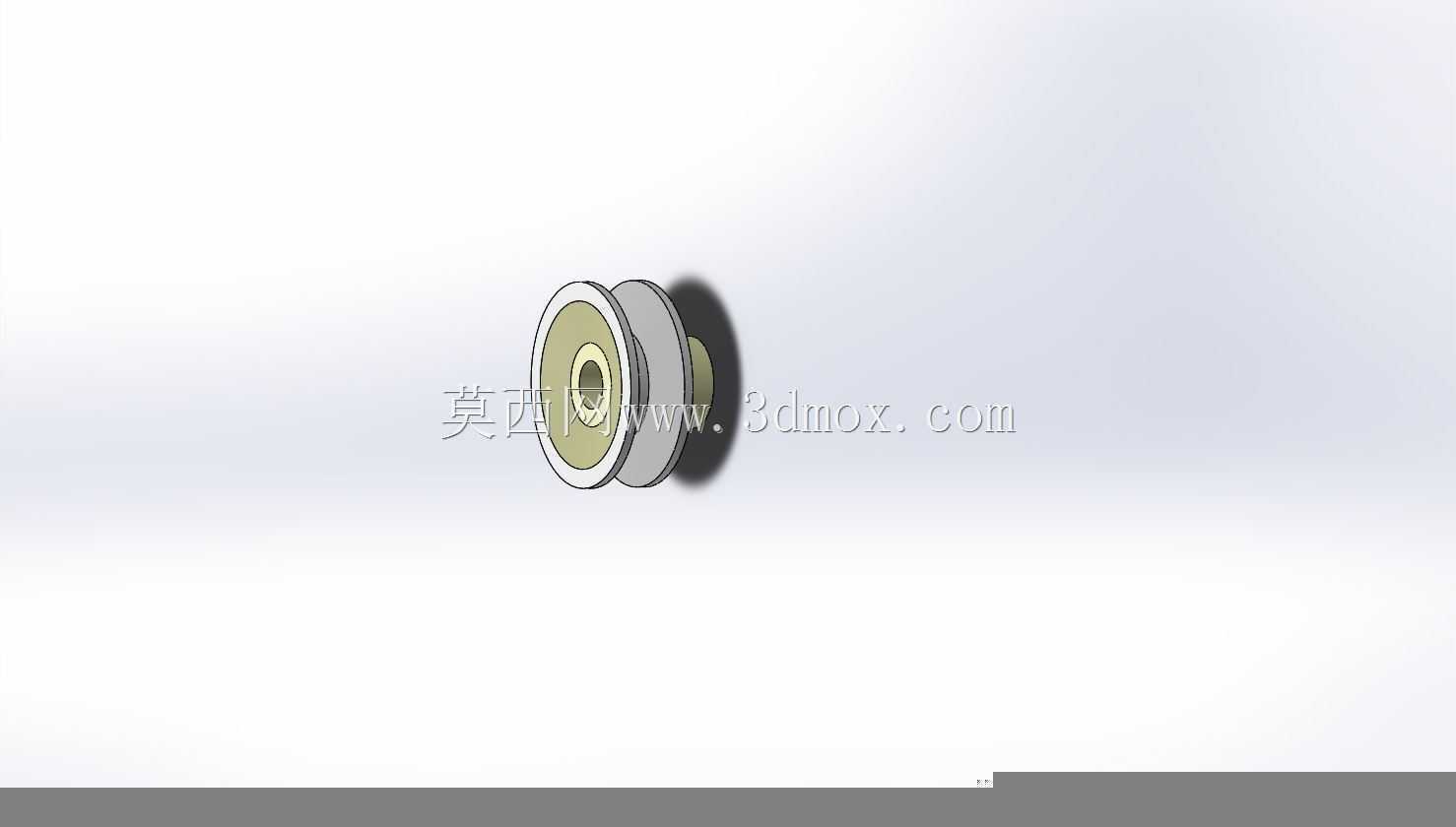

带传动副辐条式滑轮结构设计

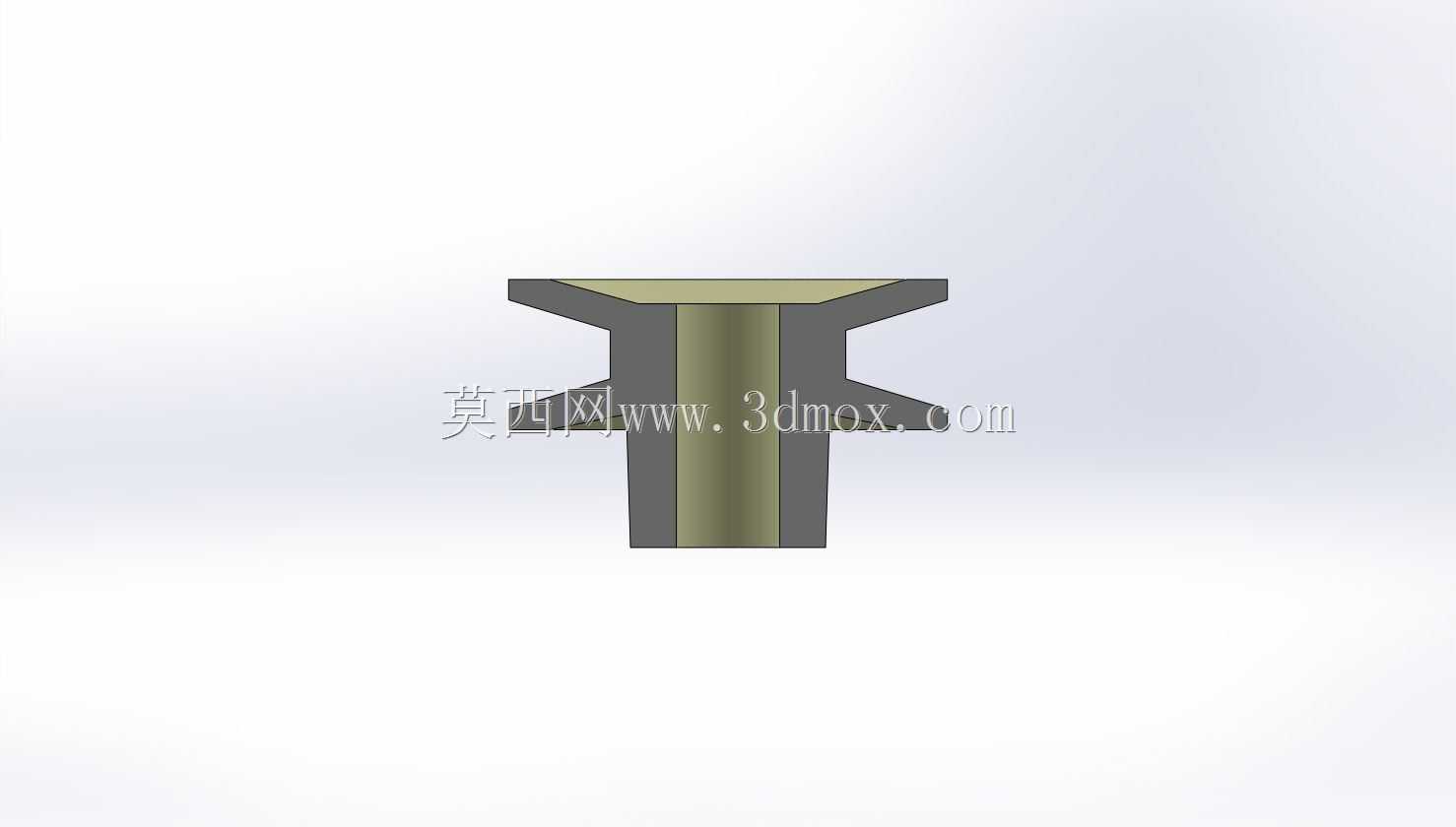

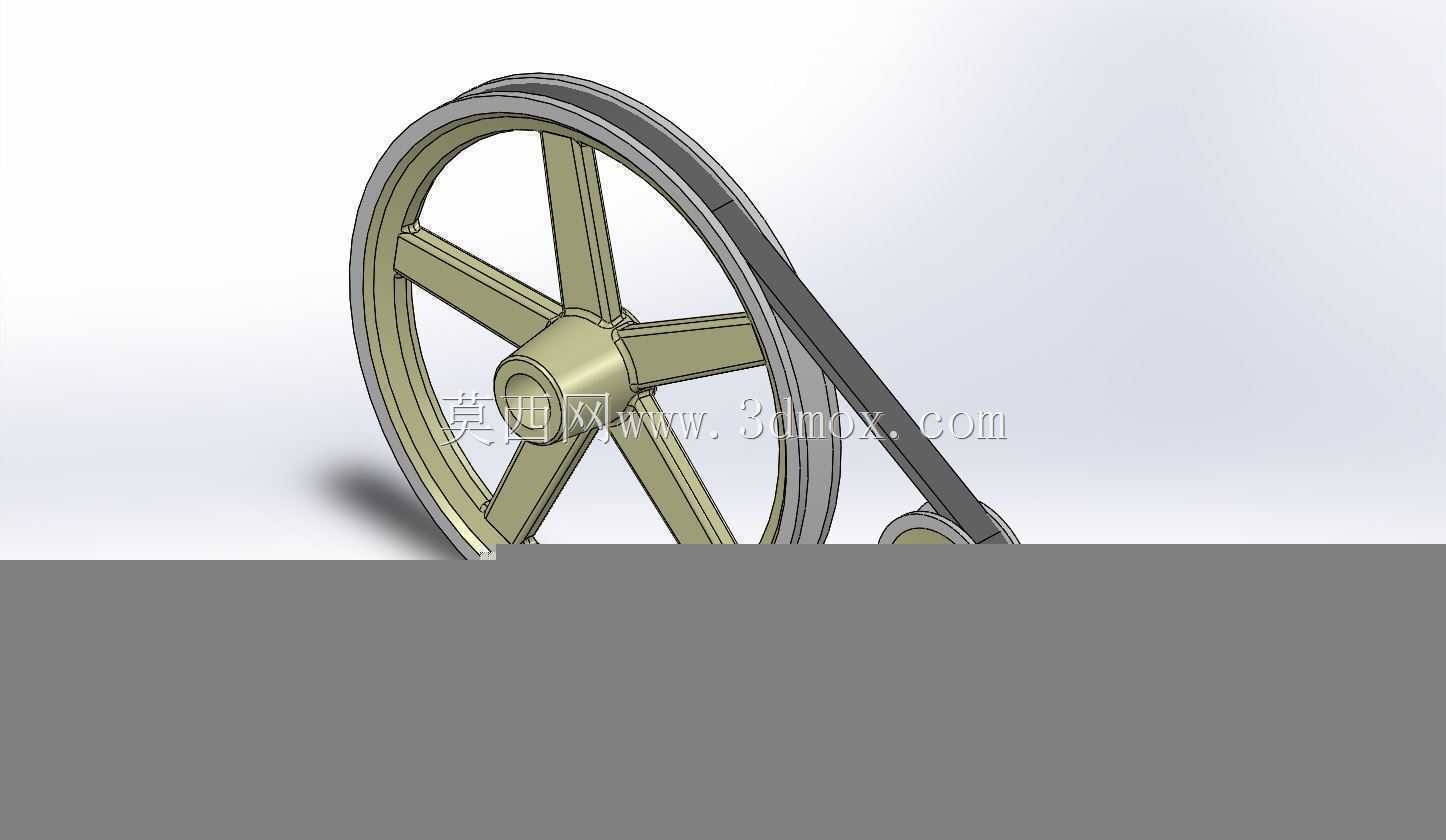

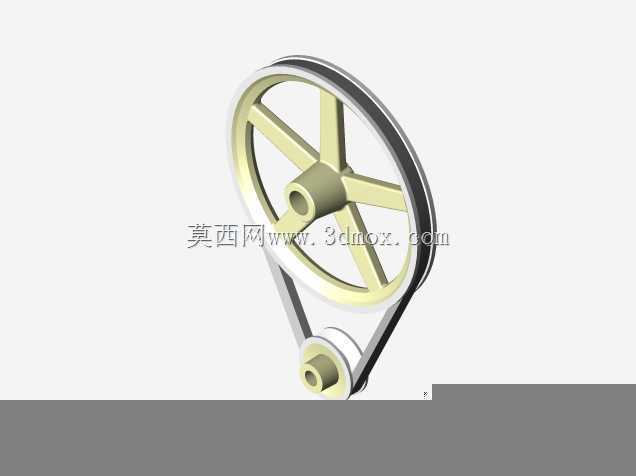

　　在车间物料转运、小型起重设备、轻工输送线的传动环节里，这类辐条式滑轮的适配场景非常广泛，既可以作为平带传动的从动轮实现动力的长距离传递，也能搭配钢丝绳作为导向承重轮完成重物的变向牵引，相比实心轮结构，辐条式设计在保证轮体径向强度的前提下大幅削减了自身重量，降低了传动副的转动惯量，启停阶段的惯性冲击更小，对驱动端的扭矩冗余要求更低。从结构设计逻辑来看，轮缘部分做了适配平带的圆弧过渡槽型，槽面的粗糙度控制在Ra1.6-3.2区间，既可以避免带体运行过程中出现横向窜动，也能减少带面的异常磨损，延长传动带的实际使用寿命；轮毂部分采用阶梯孔设计，中间预留了标准轴承的安装位，两侧的轴肩可以直接对轴承内圈做轴向定位，不需要额外加装定位套，

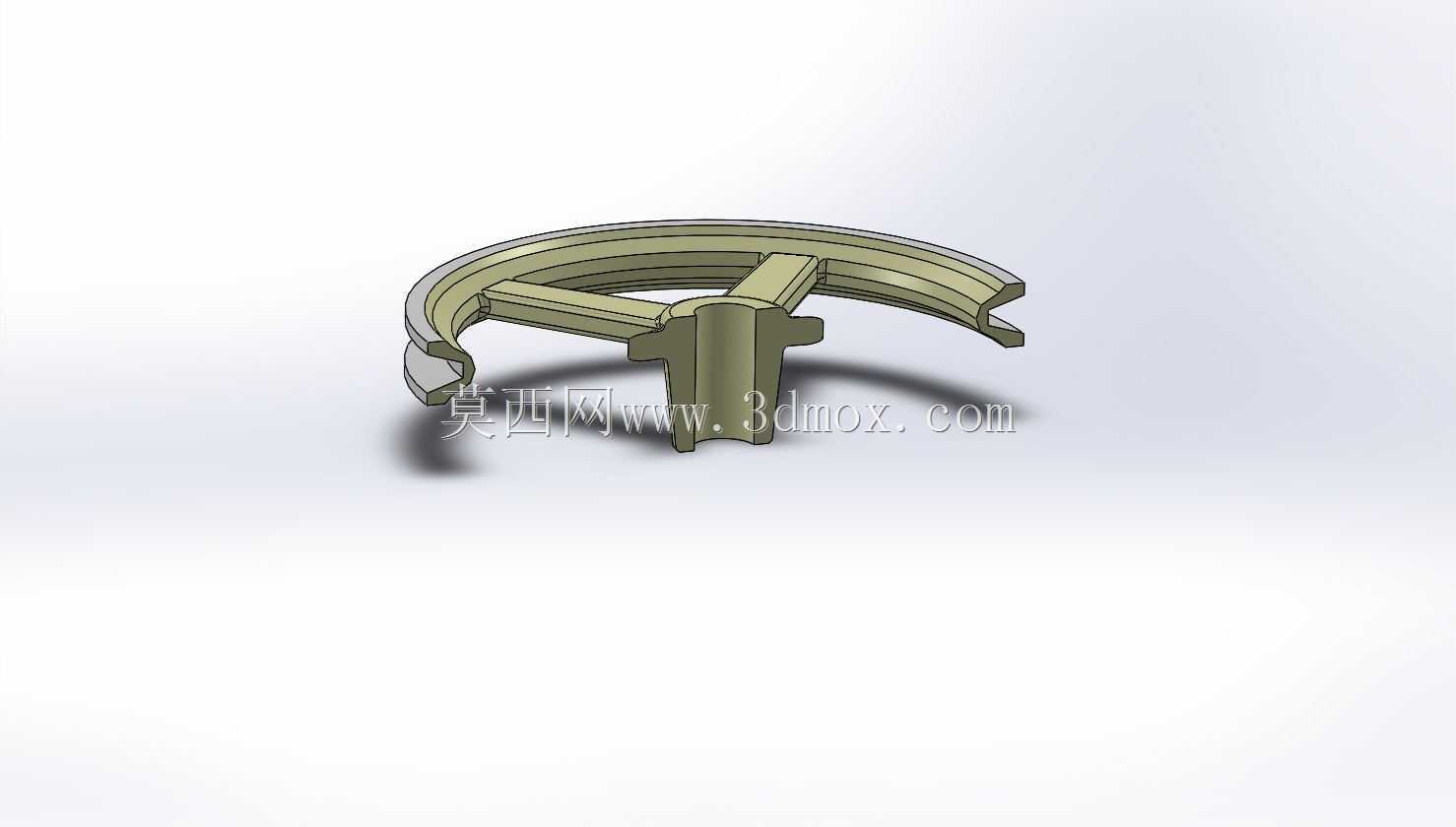

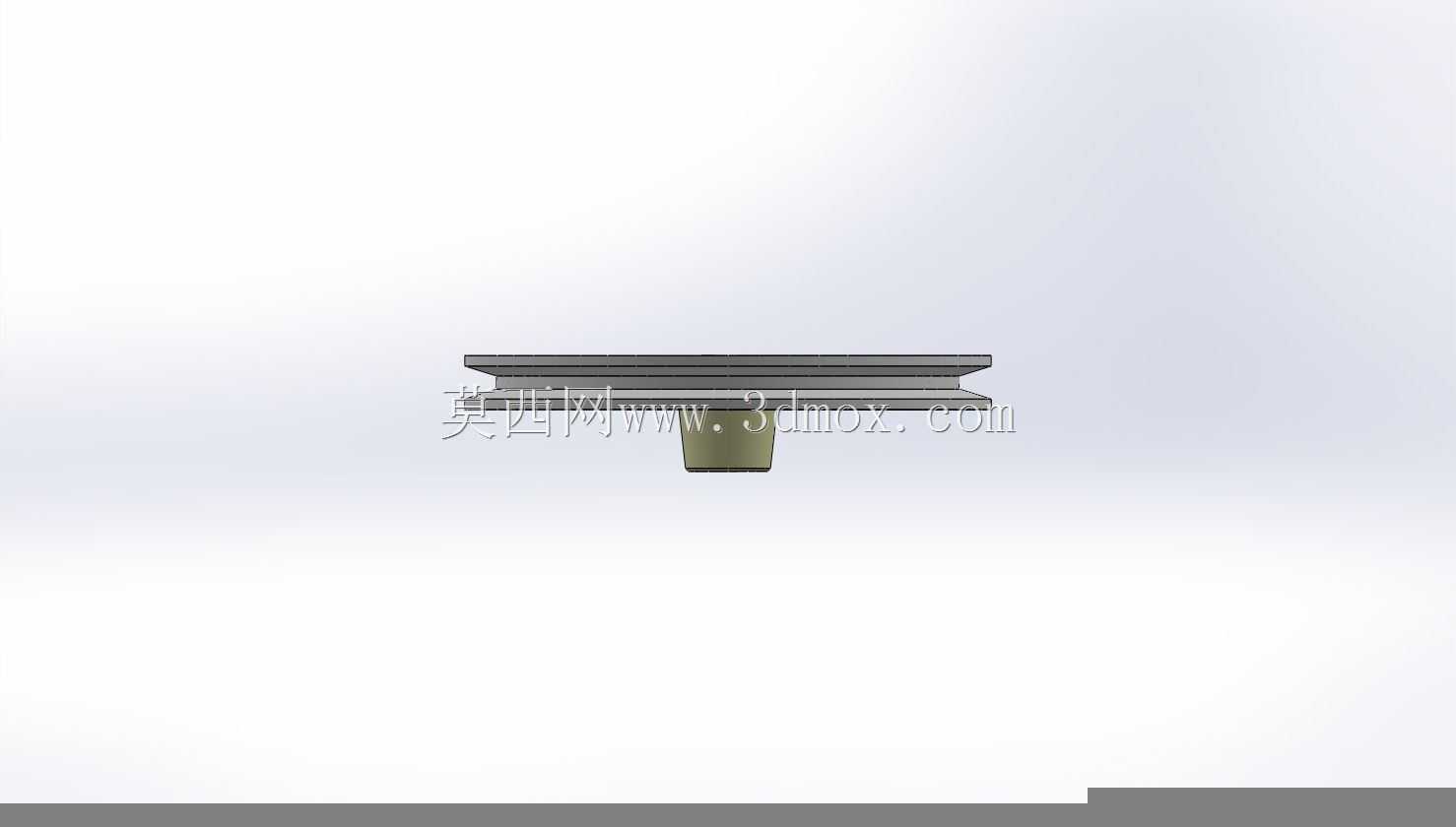

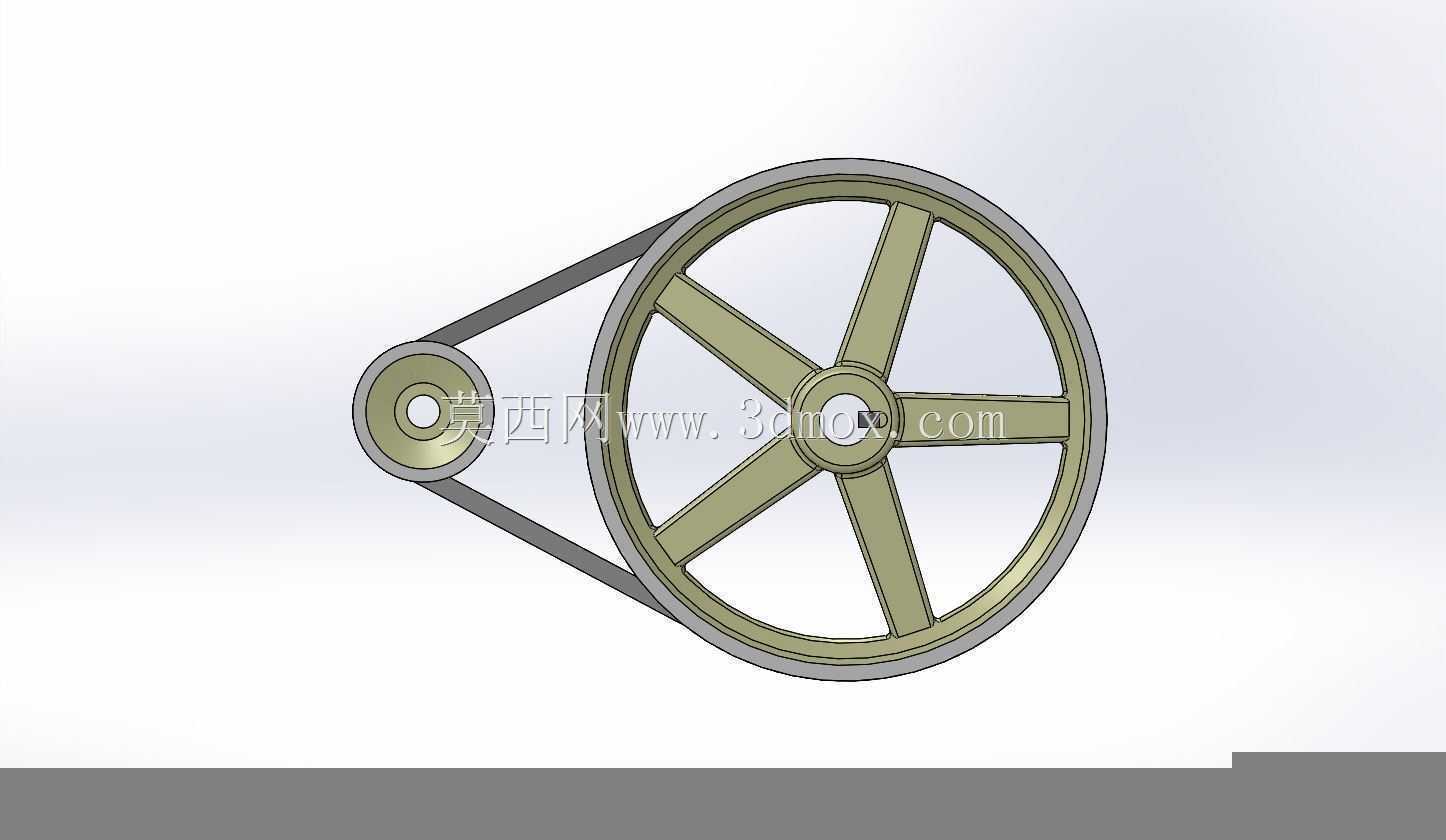

　　装配工序更简洁，日常维护时拆换轴承也更方便。轮辐采用五辐等角度分布的结构，每根辐条的截面做了变厚度处理，靠近轮毂的位置厚度更大，向轮缘延伸时逐步收窄，这种变截面设计匹配了轮体受载时的应力分布规律——扭矩从轮毂输入后，沿辐条向轮缘传递的过程中应力逐步分散，变截面结构可以在减少材料用量的同时避免应力集中点出现，长期交变载荷下也不容易出现辐条根部断裂的问题。安装边界方面，轮体的轴向总宽度控制在适配常规窄V带、平皮带的通用尺寸范围内，轮毂的轴承安装孔可以根据实际使用场景匹配不同内径的标准深沟球轴承，既可以穿装光轴做定轴转动，也能搭配偏心轴做张紧轮使用，轮缘的外径尺寸经过动平衡校核，额定转速下的端面跳动量控制在0.2mm以内，

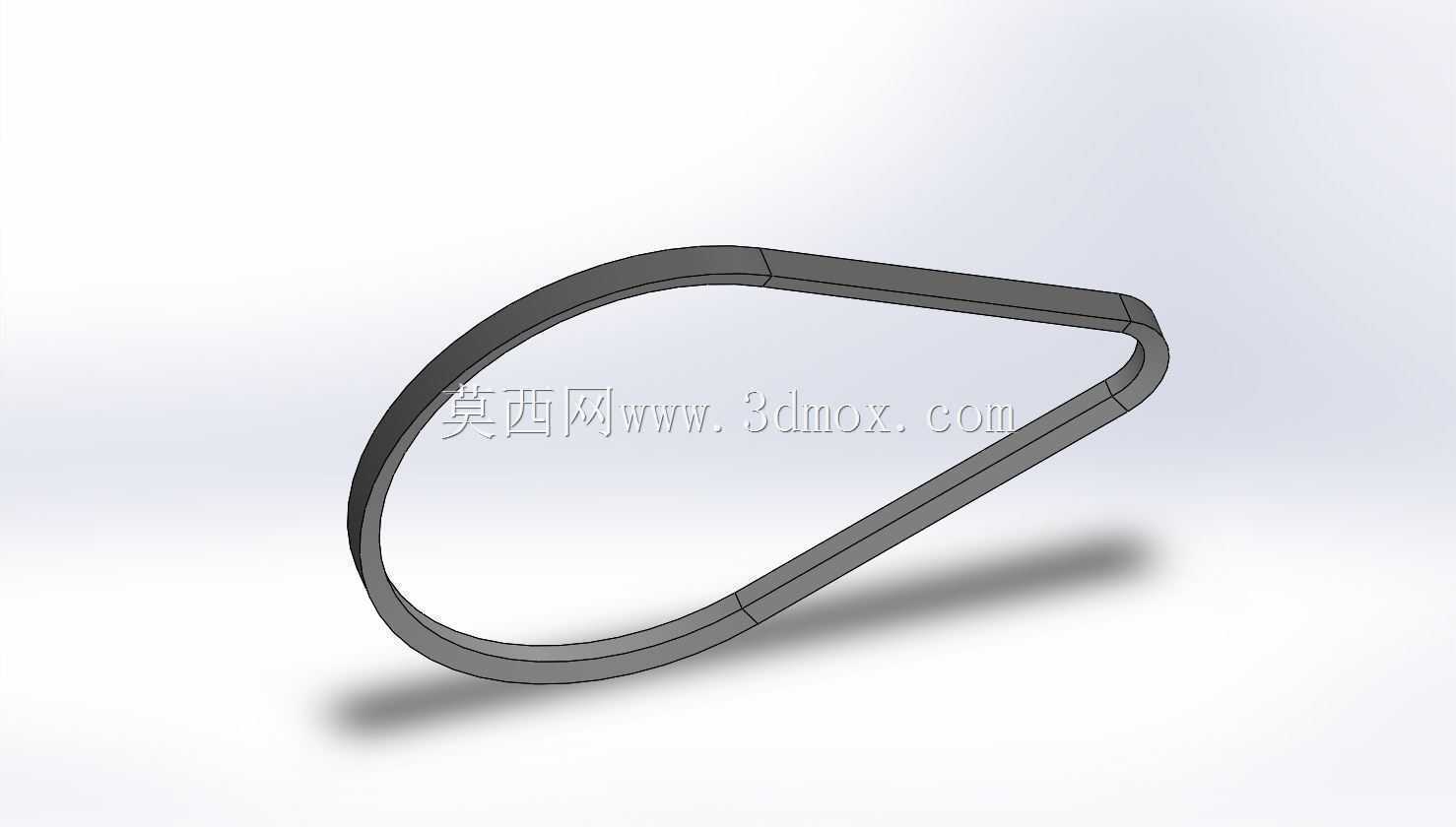

　　高速传动时不会出现明显的振动异响。实际使用中，这类滑轮如果作为传动轮使用，安装时需要保证两带轮的端面共面度误差不超过1度，否则会加速带体的单边磨损；如果作为起重导向轮使用，轮缘的槽深需要比钢丝绳直径大1.5倍以上，避免牵引过程中钢丝绳脱槽引发安全事故。设计阶段对轮体的受力做了简化校核，在额定径向载荷下，轮辐的最大弯曲应力远低于常用铸铁、铸铝材料的许用应力值，日常工况下不需要额外做加强处理，如果是用于大载荷起重场景，只需要将辐条的厚度按比例放大即可，整体结构的拓展性很强。和市面上常见的冲压板式滑轮相比，这种一体铸造成型的辐条滑轮整体刚性更好，长期受载后不会出现轮缘变形的问题，适合在有一定粉尘、湿度的工业车间环境下长期使用，维护成本更低。
