碳酸饮料生产用马米塔碳酸化反应装置

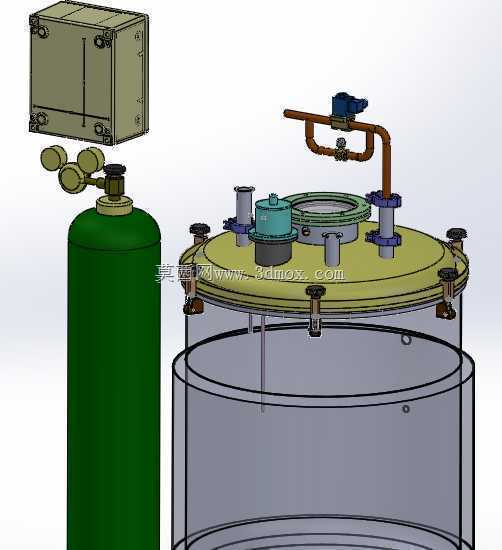

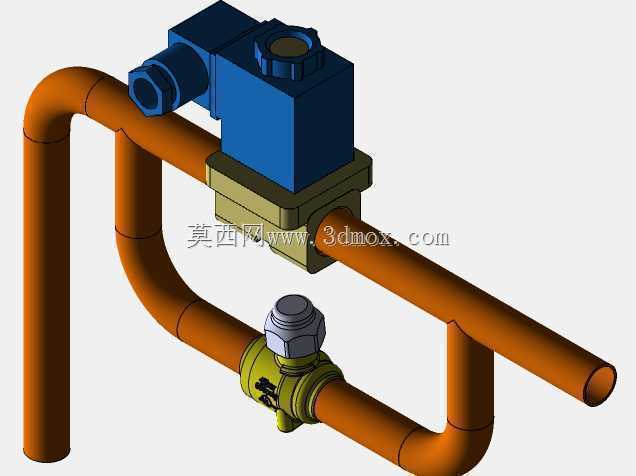

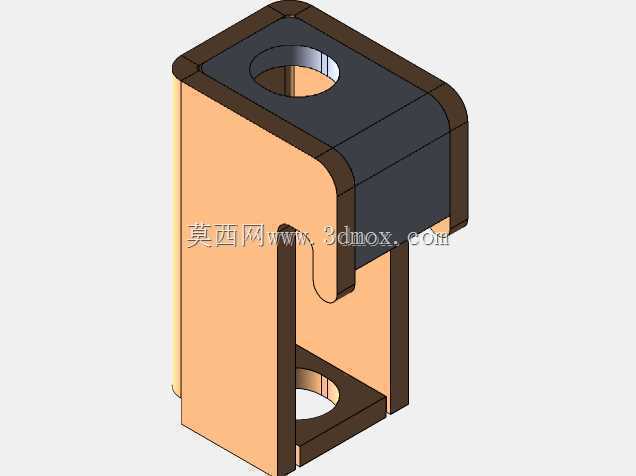

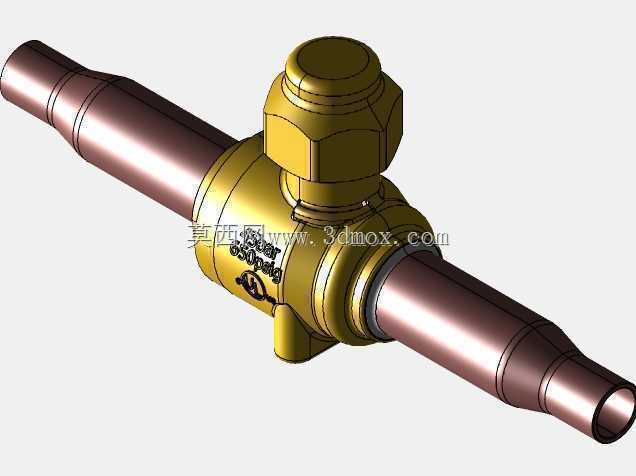

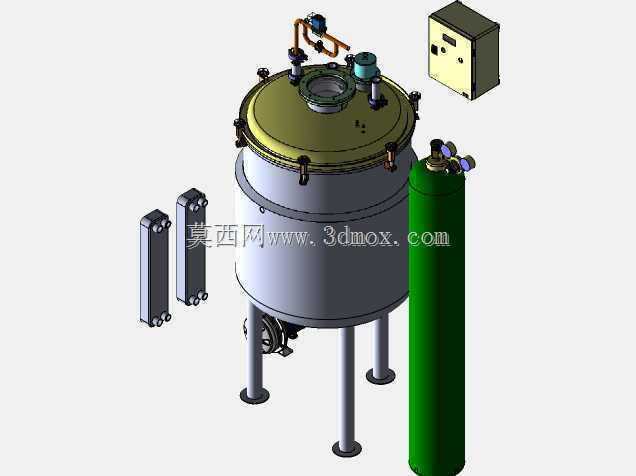

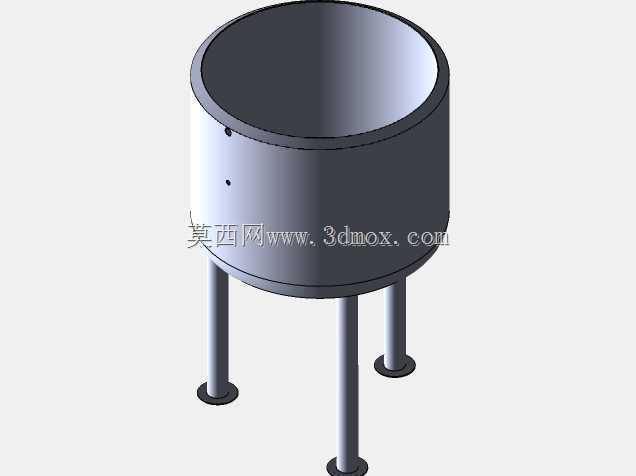

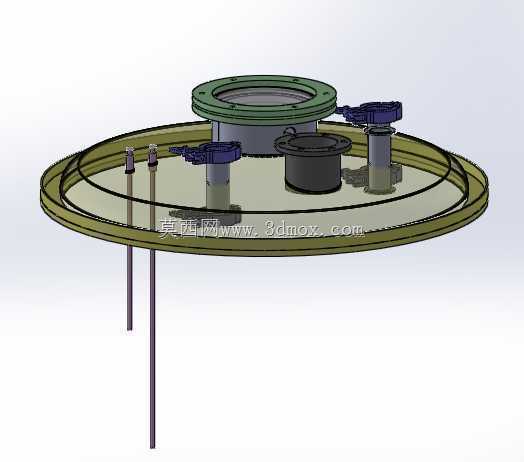

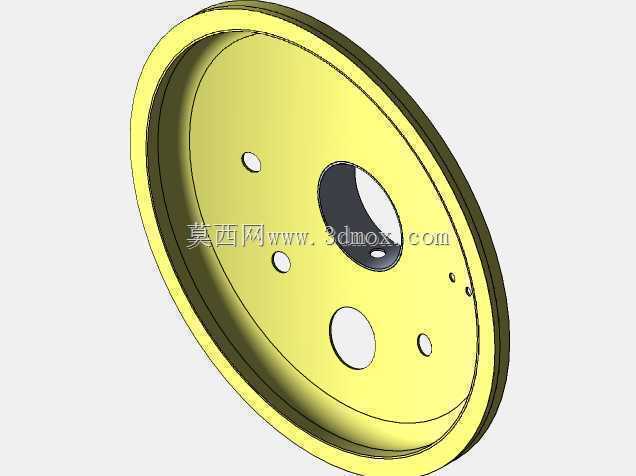

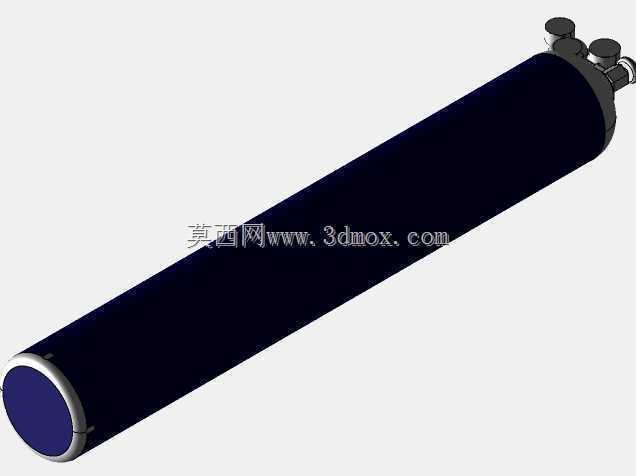

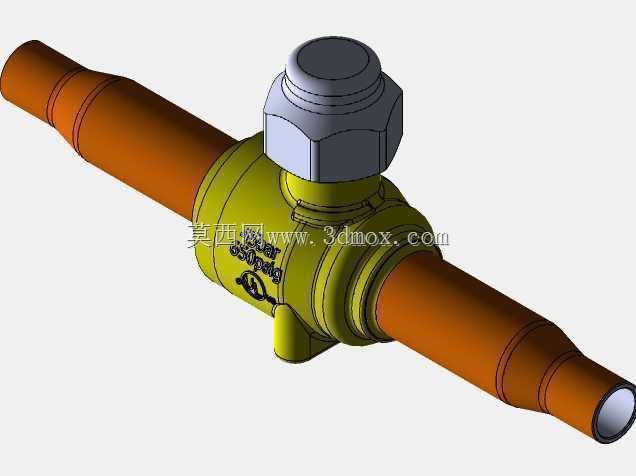

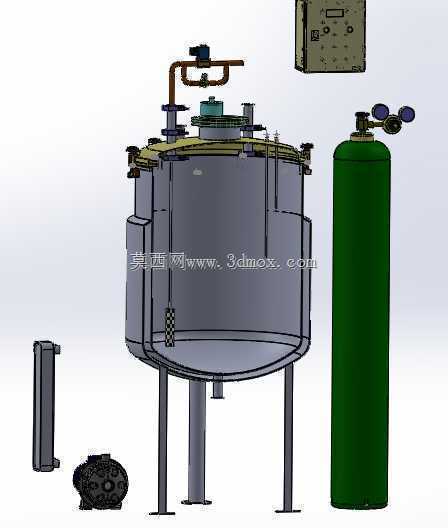

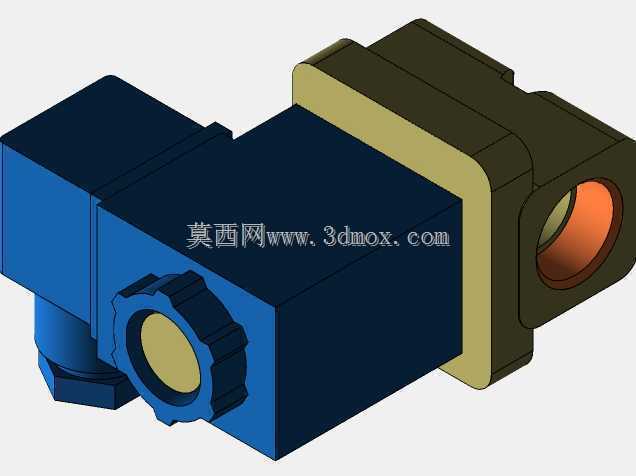

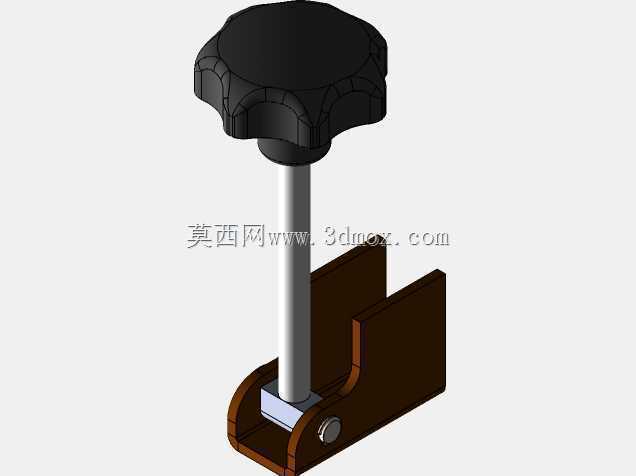

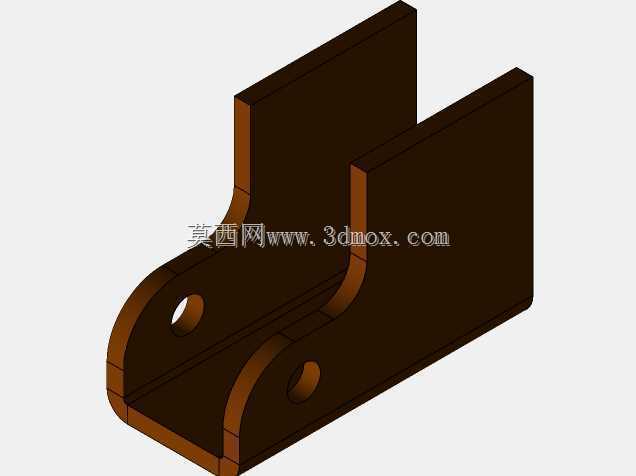

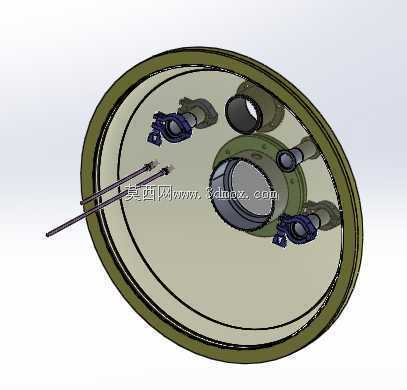

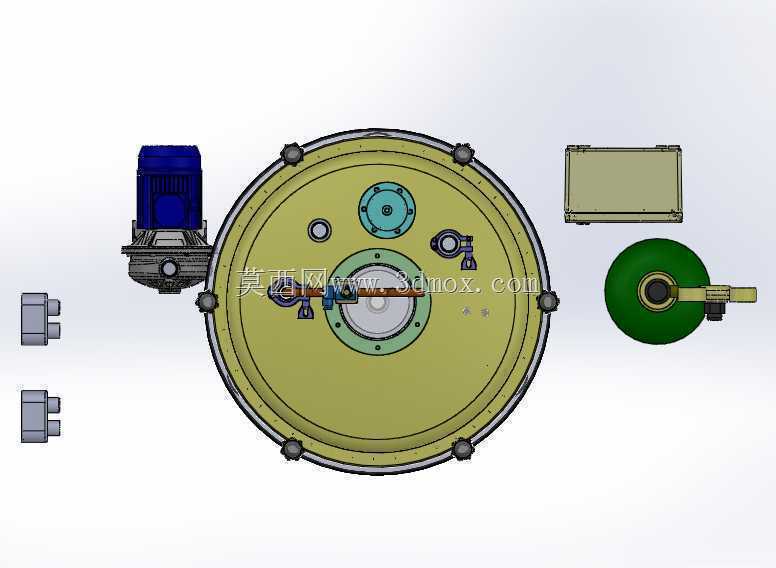

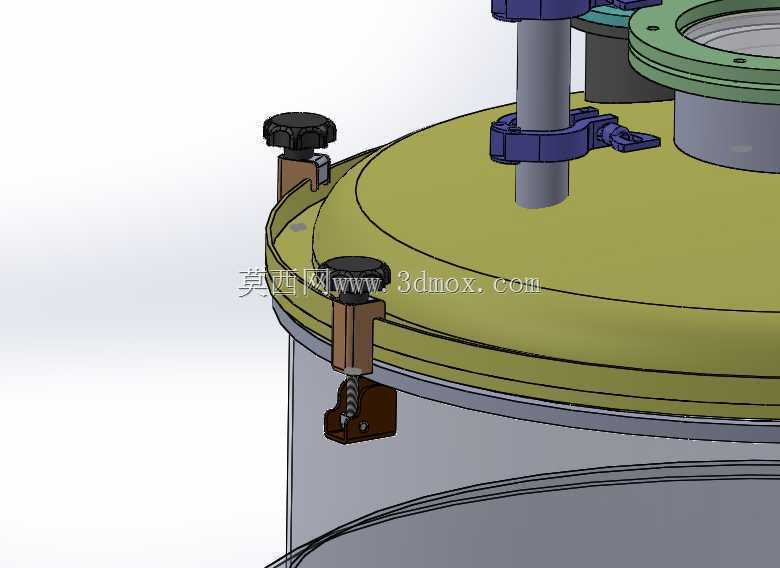

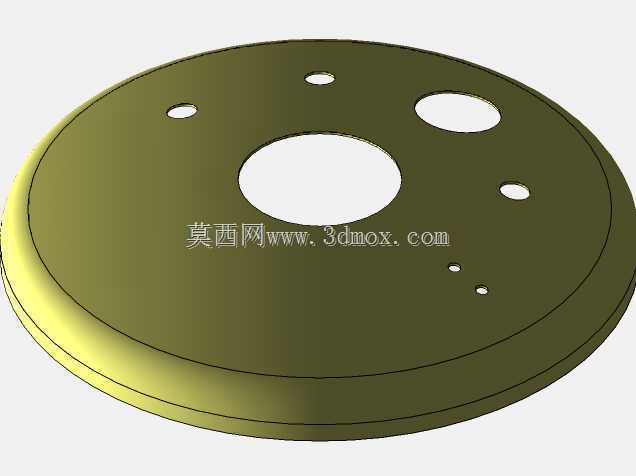

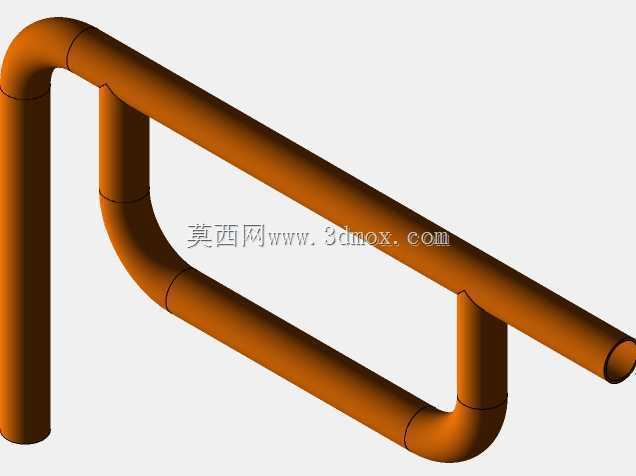

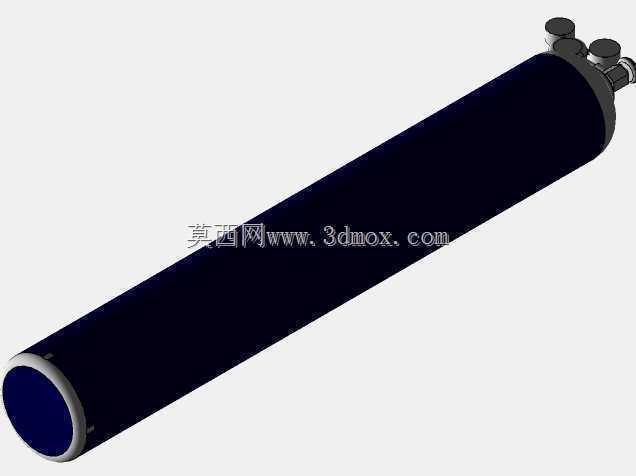

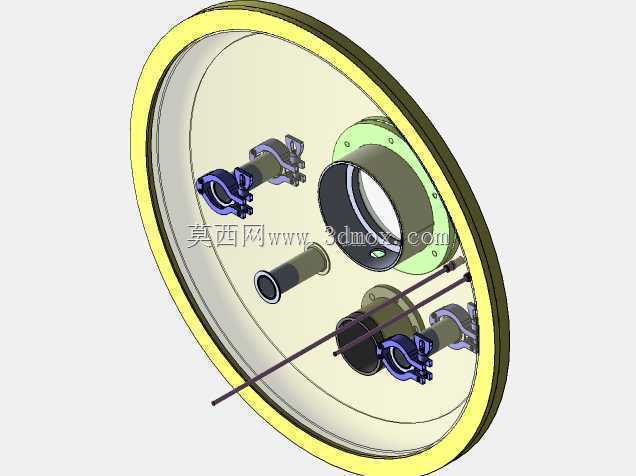

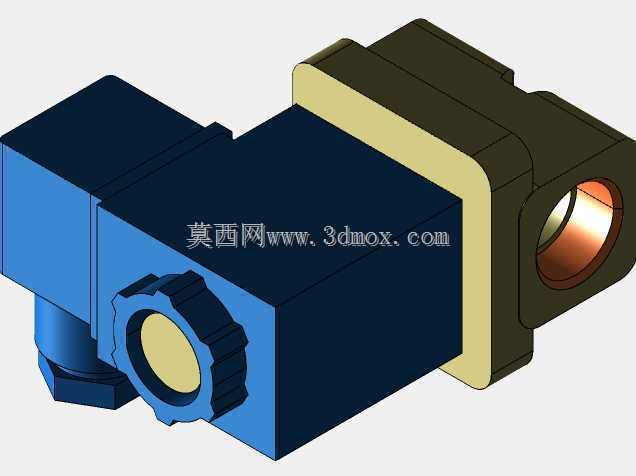

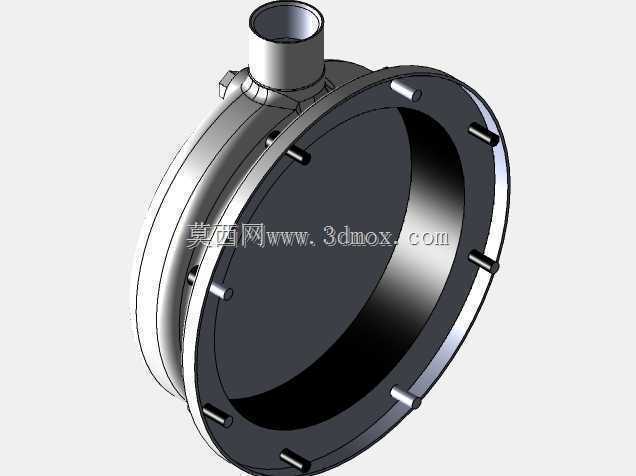

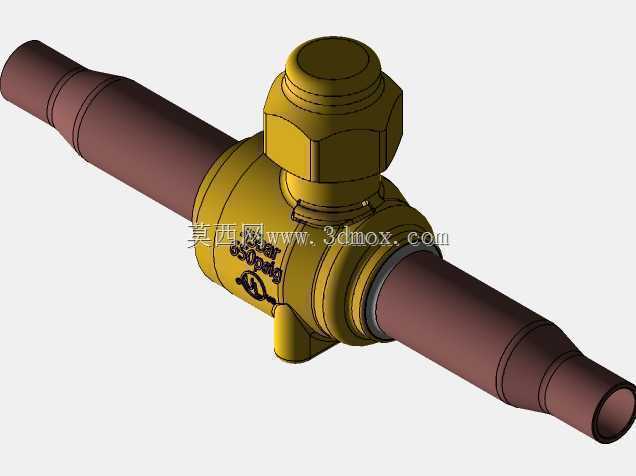

　　方便生产间隙对罐内进行清洁、检修，适配食品生产设备的定期消杀要求；上封头上集成布置了进气接口、排气阀、压力检测接口、液位检测元件安装位，其中进气支路通过紫铜管路连接二氧化碳供给端，管路上串联电磁阀与手动截止阀，电磁阀可联动罐内压力检测信号实现自动补气，手动截止阀用于设备维护时切断气路，保障操作安全。二氧化碳供给单元采用工业级高压二氧化碳钢瓶配套两级减压阀组，减压阀组配置高低压两块压力表，分别显示钢瓶内剩余压力与输出至罐体的工作压力，输出压力可根据生产的饮品含气量要求在0.2-0.6MPa区间内调节，适配不同含气倍数的产品生产需求；钢瓶与罐体之间的连接管路采用硬管加活接的连接方式，既避免软管长期承压出现的老化渗漏问题，这套装置面向碳酸饮品量产环节的碳酸化工序设计，核心解决低温工况下二氧化碳与糖浆水基液的稳定混合问题，区别于常规文丘里式在线碳酸化设备，该结构采用罐内保压混合的逻辑，更适配中小批量、多品类风味碳酸饮品的生产切换需求，在果味汽水、含气功能水、预调气泡酒的生产车间中，这类装置常布置于糖浆调配罐与灌装机之间的管路上，作为碳酸化核心单元承接上游调配完成的基液，完成气液混合后输送至灌装环节。从结构组成来看，整套装置包含承压混合罐体、二氧化碳供给单元、管路控制阀组、参数检测控制箱四个核心部分，其中承压混合罐体采用立式圆筒结构，上封头为快开式法兰压盖结构，沿压盖周向均匀布置快开锁紧卡扣，无需大型拆装工具即可完成上盖的开启与闭合，

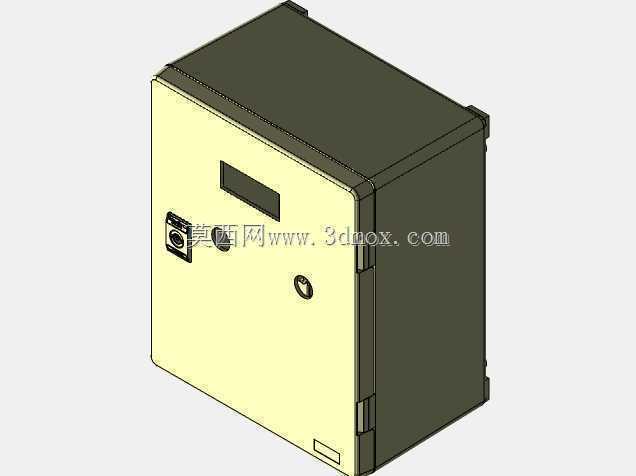

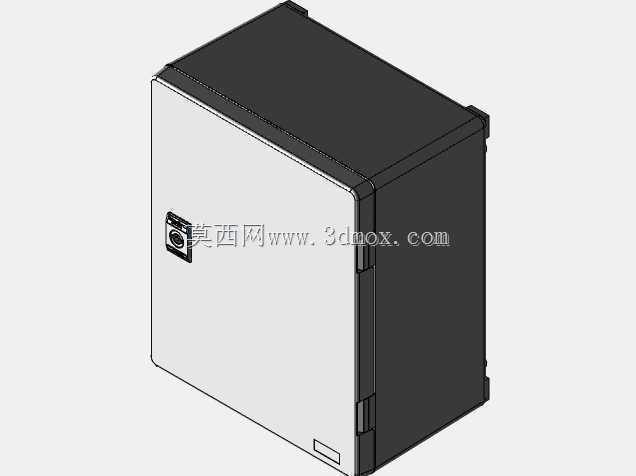

　　也方便钢瓶更换时的快速拆装。控制箱采用壁挂式密封箱体结构，防护等级适配车间潮湿冲洗环境，内部集成压力控制模块、液位显示模块与电磁阀驱动回路，面板可实时显示罐内压力、液位参数，同时设置手动/自动切换旋钮，调试阶段可通过手动模式控制气路通断，正常生产时切换至自动模式，由系统根据设定参数自动维持罐内工作压力，无需人工频繁调整。设计过程中重点考量了安装边界与操作便利性，罐体底部设置三个可调式支撑脚，可根据车间地面平整度调整罐体水平度，支撑脚的安装孔位适配常规车间预埋地脚螺栓尺寸，整套装置的横向安装尺寸控制在1.8米范围内，纵向高度不超过2.2米，无需对车间层高做特殊改造即可完成布置；罐体侧面预留了基液进料口与成品液出料口，

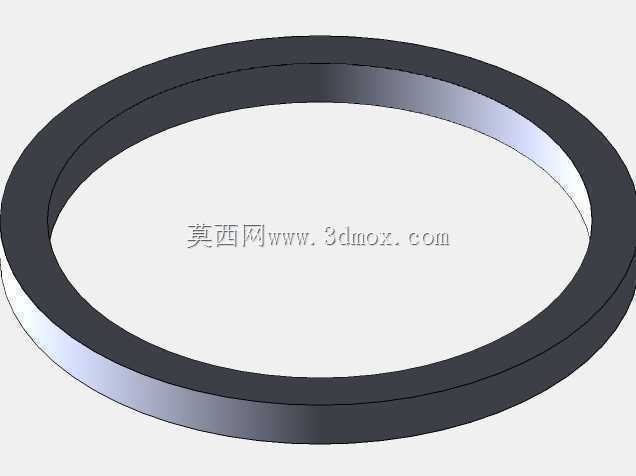

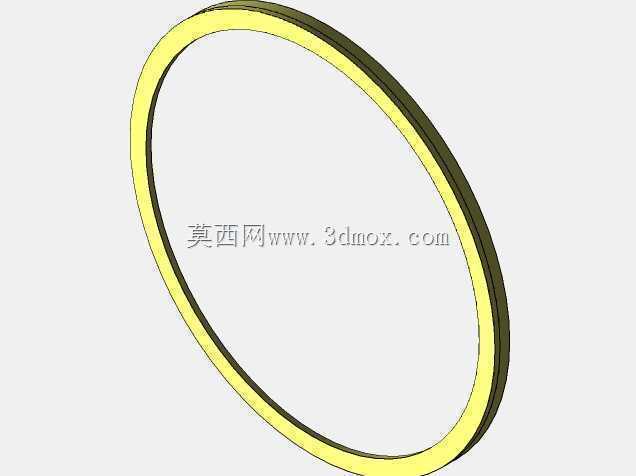

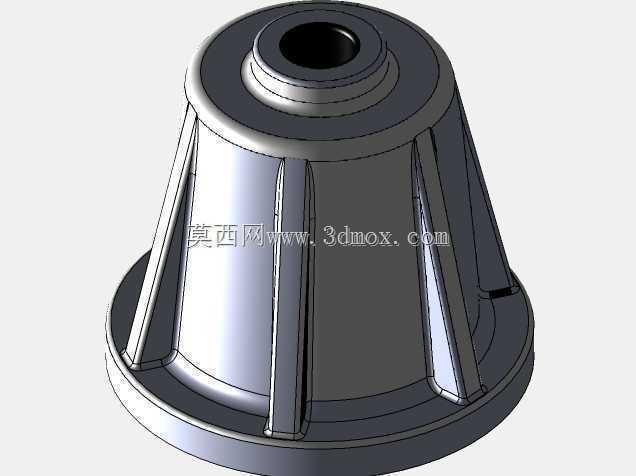

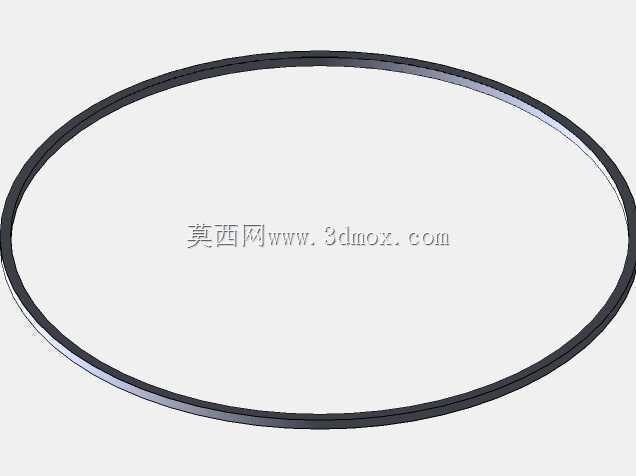

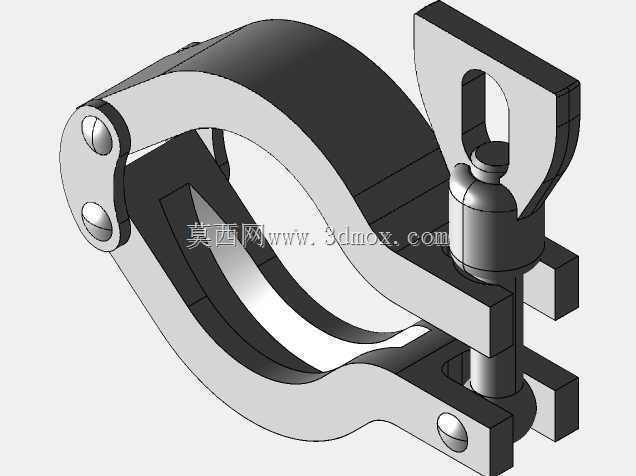

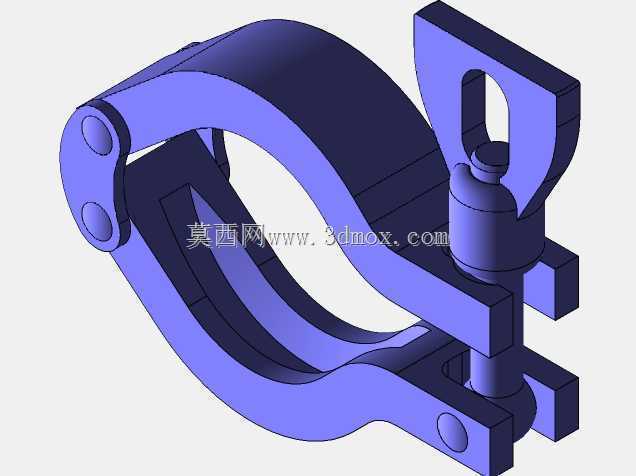

　　接口均采用标准食品级快装卡盘结构，可直接与车间现有卫生级管路对接，减少现场配管的工作量。气路设计上特意在罐体顶部设置了安全泄压阀，泄压压力设定为最高工作压力的1.1倍，当罐内压力异常升高时可自动泄压，避免超压引发的安全风险；同时罐内设置了布气装置，二氧化碳进入罐体后通过布气盘分散为细小气泡，增大气液接触面积，提升碳酸化效率，缩短单批次物料的碳酸化时间，相比直接从罐体顶部进气的结构，布气结构可将碳酸化时间缩短30%左右，且含气量均匀性更好，不会出现同批次产品含气量差异过大的问题。快开压盖的密封采用食品级硅橡胶密封圈，密封圈嵌入上封头的密封槽内，锁紧卡扣压合后可实现可靠密封，在0.6MPa的工作压力下无渗漏，同时硅橡胶材质耐酸碱、

　　耐高温，可适配CIP清洗时的高温碱液冲洗要求，无需频繁更换密封件。整套装置的管路布局充分考虑了操作空间，所有阀门的操作手柄均朝向操作人员一侧，距离操作面的高度在0.8-1.5米的人体工程学舒适操作区间内，日常生产时操作人员无需借助登高工具即可完成所有阀门操作与参数查看；控制箱的安装位置可根据车间布局选择壁挂在罐体侧面或者附近墙面，接线预留了足够长度的穿线孔，方便现场布线。在实际生产应用中，这类罐式碳酸化装置相比在线式碳酸机的优势在于对物料的适应性更强，对于含有少量果粒、纤维成分的含气饮品，不会出现文丘里管堵塞的问题，同时保压混合的方式可以让二氧化碳在基液中溶解更充分，产品的气泡持留时间更长，口感表现更好，适合对产品品质要求较高的中小饮品生产企业使用；设备的维护成本较低，所有易损件均为通用标准件，无需定制特殊配件，日常维护仅需定期检查密封圈老化情况、校准压力表与压力传感器即可，运维难度低，对车间设备维护人员的技术要求不高。
