立式锥底蒸发反应罐体结构设计

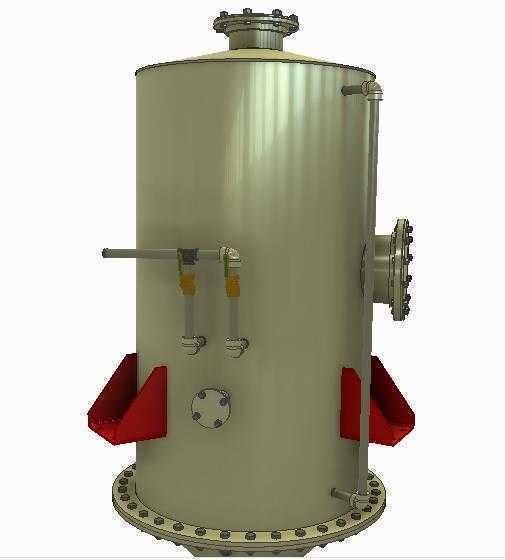

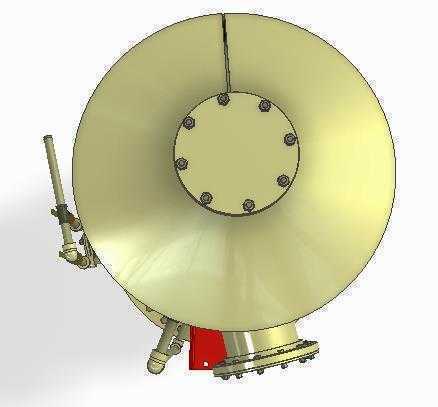

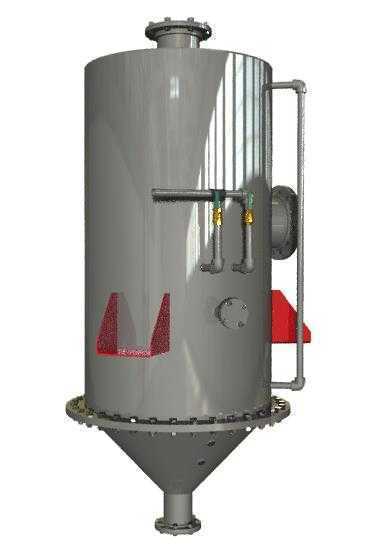

　　这款立式锥底蒸发罐体，主要面向化工溶剂浓缩、物料蒸发分离类工况设计，在精细化工、食品发酵、制药提取等生产场景中，常作为蒸发工段的核心承载容器使用，适配常压或微正压下的溶剂蒸发、料液提浓作业，可对接外接蒸汽管路、冷凝回收系统完成整套蒸发流程。从结构设计逻辑来看，罐体采用上锥下直的变径筒体结构，区别于常规等径直筒罐体，上锥段的收窄设计能够引导蒸发上升的汽流在锥顶区域汇聚，减少汽流夹带的液滴量，降低后续冷凝环节的液沫夹带问题，锥顶设置的带螺栓紧固的快开人孔结构，方便运维人员进入罐体内部检修、清理结垢层，人孔法兰采用圆周均布螺栓的密封形式，密封面适配耐温耐腐垫片，满足蒸发工况下的密封可靠性要求。罐体底部采用带法兰翻边的平底结构，

　　底部法兰圆周均布螺栓孔，可直接与安装基座的预埋法兰对接固定，底部设置的三个三角形筋板式支座，沿法兰圆周120度均布，筋板与筒体、底部法兰采用满焊连接，能够承载罐体满料状态下的整体载荷，同时抵消内部物料升温带来的局部应力变形，避免长期运行后支座焊缝开裂。筒体侧面的管路布局充分考虑现场操作便利性，下部横向布置的操作管路带两个阀门接口，可分别接入温度检测元件、料液取样管路，阀门采用侧装式布局，操作手柄朝向巡检通道方向，无需额外搭设操作平台即可完成取样、参数检测操作；侧面竖向布置的连通管路从筒体中下部延伸至上锥段位置，可作为液位计安装接口或者平衡管使用，平衡罐体内上下部的压力差，避免锥顶区域出现憋压问题。

　　筒体侧面还预留了外接搅拌或换热组件的安装接口，接口采用凸缘法兰结构，可根据实际工艺需求加装侧搅拌装置或者内置换热盘管的外接管路，适配不同物料的蒸发需求，比如处理易结垢物料时可加装侧搅拌减少壁面结焦，处理热敏性物料时可接入换热管路实现低温蒸发。从安装边界来看，罐体整体重心偏下，底部安装法兰的螺栓孔分布圆直径大于筒体直段外径，安装时只需保证基座法兰的水平度偏差不超过千分之二，即可满足长期运行的稳定性要求，侧面所有外接管路的接口中心距均预留了标准法兰的安装操作空间，阀门手轮距安装平台面的高度控制在1.2米至1.5米区间，符合现场操作的人机工程要求，无需额外加长操作手柄。筒体壁厚的设计充分考虑蒸发工况下的腐蚀余量，针对常见的水性溶剂、

　　弱酸碱物料，筒体板材预留足够的腐蚀裕量，内壁可根据实际物料特性做衬塑、抛光处理，满足不同行业的卫生级或防腐要求。顶部锥段的坡度设计经过汽流流速校核，能够保证上升汽流的流速控制在合理区间，既不会因为流速过慢导致蒸发效率偏低，也不会因为流速过快造成液沫夹带量超标，配合顶部的汽相出口管路，可直接对接后续的冷凝器、分离器设备，整套设备的接口尺寸均匹配行业通用的管路标准，无需额外做变径处理即可接入现有蒸发生产线。
