卧式车载燃油储存罐体结构设计方案

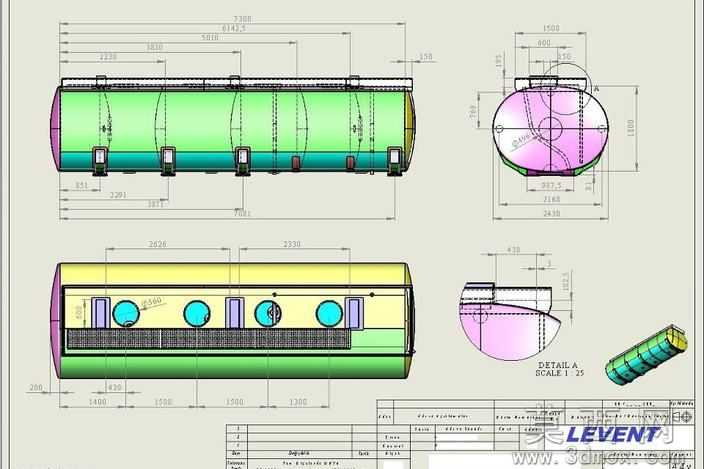

本作品为卧式圆柱形燃油储存罐体的三维结构设计，建模阶段首先以旋转特征构建罐体主体的薄壁筒身，两端采用标准椭圆封头结构，通过拉伸切除与阵列特征完成筒身表面的安装支座、人孔、液位检测接口、进出油管路接口的布局，所有接口处均设计有加厚补强圈结构，避免开孔处应力集中影响罐体承压强度。筒身内部沿轴向等距布置多道环形防波板，防波板上开设交错排布的过油孔与减重孔，既能够在车辆行驶过程中缓冲燃油晃动产生的冲击力，降低罐体载荷波动，也能够减少燃油震荡对筒体内壁的冲刷损耗，同时兼顾整体轻量化设计需求。建模过程中对所有焊接接缝处预留标准焊接收缩余量，支座位置根据整车底盘安装点位做匹配性定位，保证罐体装车后的重心高度符合车辆行驶稳定性要求。渲染阶段为筒身主体赋予哑光金属漆材质，封头与防波板分别采用不同色彩的半透明工程材质区分结构层级，支座与接口法兰赋予铸铁哑光材质，管路接口处添加金属光泽的镀锌材质效果，通过正交视图投影生成多视角工程投影视图，清晰展示罐体的外形尺寸、截面轮廓、内部结构布局与局部细节构造。设计过程中充分考虑罐体的容积利用率，在保证结构强度的前提下优化筒身长度与直径比例，兼顾整车底盘的安装空间限制，所有安装点位的尺寸公差均按照车载储运部件的行业标准设定，保证后续生产加工的工艺可行性与装配适配性，同时对罐体的最小壁厚做了强度校核，确保其能够承受额定容量燃油的静压力与行驶过程中的动态载荷，整体结构布局合理，细节完善，可直接用于后续的工程出图与生产参考。
