半挂车三轴悬挂行走总成结构设计

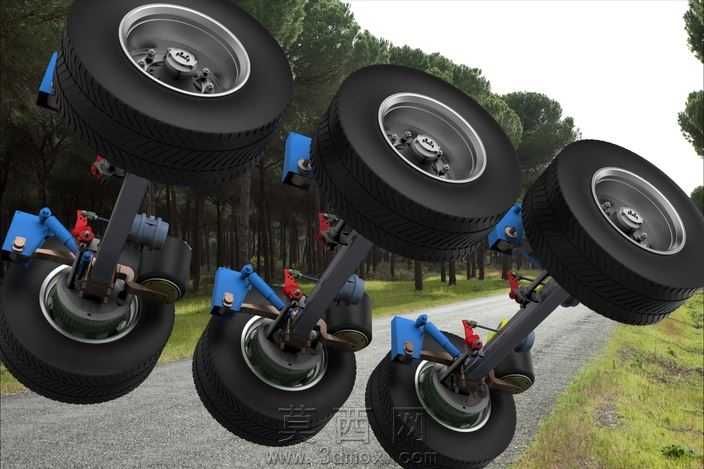

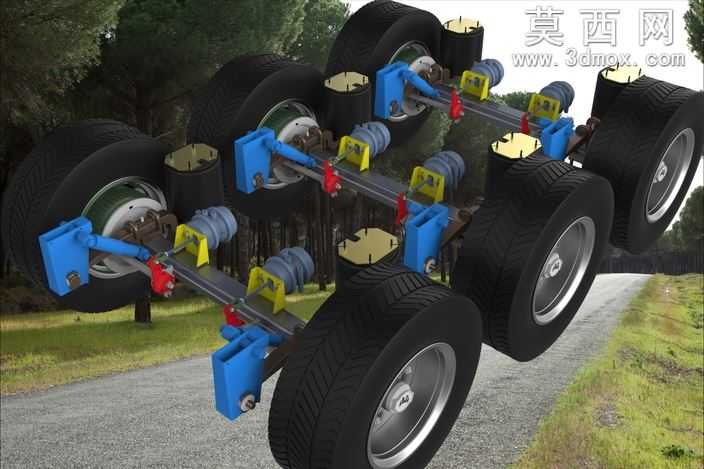

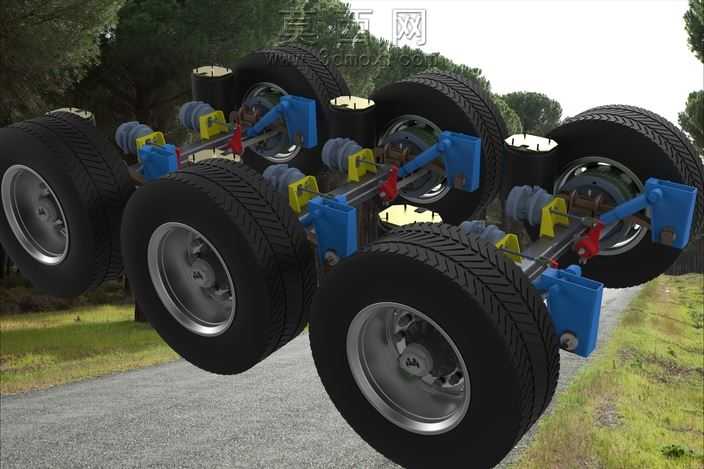

本作品为半挂车三轴组行走悬挂系统的三维建模成果，建模过程严格遵循半挂车底盘部件的实际工程尺寸比例，在三维建模软件中完成全零件的参数化搭建，确保各部件装配关系完全匹配实车结构逻辑。建模阶段首先完成车桥主体的结构绘制，针对三根车轴的平行度、安装位间距做了精准的参数约束，保证轴组的载荷分布符合半挂车重载工况的设计要求；随后完成轮胎与轮毂总成的建模，还原了轮胎的胎面纹理、轮毂的螺栓安装位细节，对轮胎橡胶材质、轮毂金属材质分别做了对应的材质参数调试，橡胶材质调整了漫反射粗糙度与哑光质感，金属轮毂添加了轻微的金属反光与表面细微磨损纹理，提升渲染后的真实感。针对悬挂部分的结构，完整还原了钢板弹簧组件、制动气室、连接支架、调节臂等核心部件，对蓝色的制动气室外壳、红色的调节手柄、黑色的阻尼部件分别赋予了对应的工程塑料、金属漆面、橡胶等差异化材质，清晰区分不同功能部件的视觉特征。装配阶段严格按照实车的连接逻辑添加配合约束，车桥与悬挂支架的转动副、钢板弹簧的固定约束、制动部件与车桥的安装位都做了精准对位，避免出现装配干涉问题。渲染阶段选用户外道路场景作为展示背景，调整了自然光的光照角度与阴影参数，让轴组整体的结构层次、部件细节能够清晰呈现，既直观展示了三轴组的整体布局，也清晰呈现了每个附属部件的安装位置与形态特征。整个设计围绕半挂车重载行走的功能需求展开，完整复现了三轴半挂车后轴组的核心结构，可用于半挂车底盘结构教学、零部件装配演示以及相关改装设计的参考，各部件的结构比例、连接关系都经过合理性校验，符合商用半挂车轴组的实际工程设计规范。
