重载车辆可移动防护保险杠结构设计

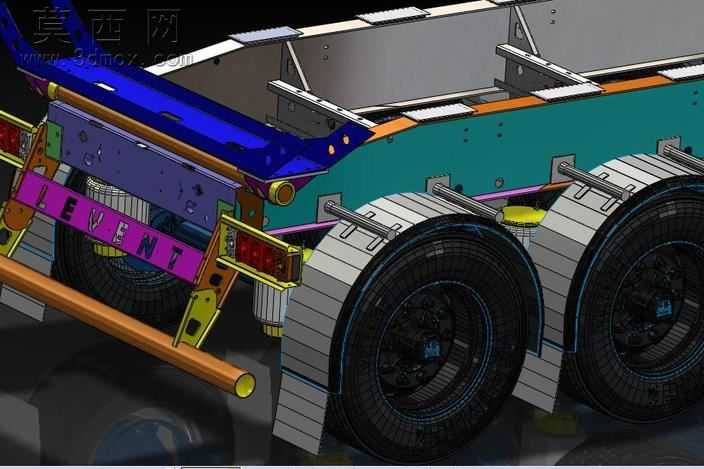

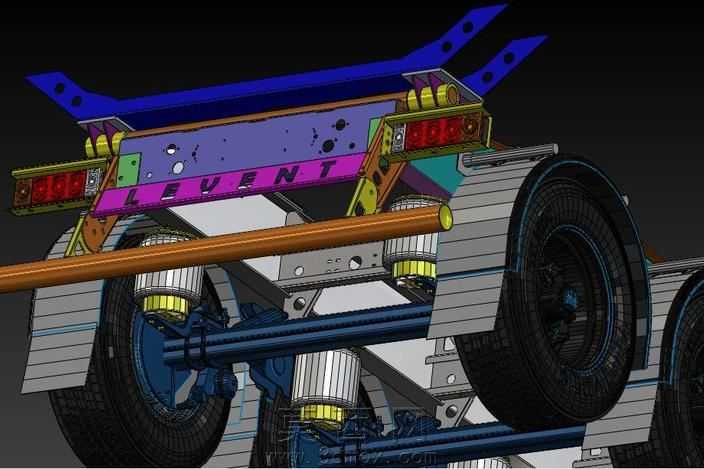

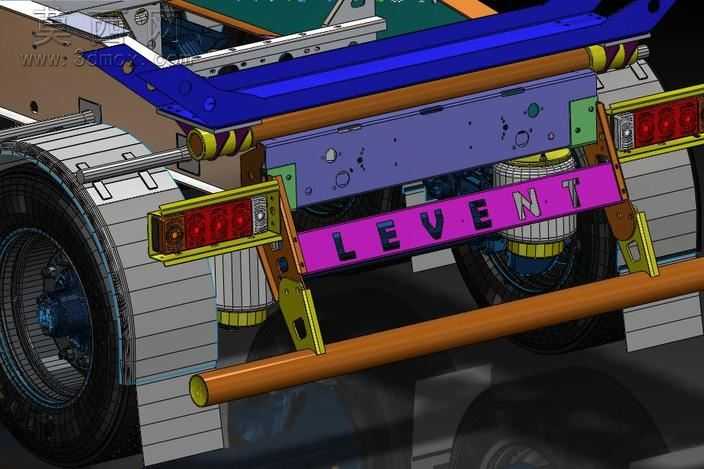

本作品为面向重载运输车辆设计的可移动式后防护保险杠三维模型，整体建模过程严格遵循机械结构装配逻辑，在三维建模环境中完成所有零部件的参数化绘制与装配约束搭建。建模阶段首先完成主体承载横梁的结构绘制，采用矩形截面金属型材作为主受力基础件，在横梁两端预留装配铰接位，为可移动调节功能提供结构基础；随后依次完成两侧安装支架、尾灯安装座、挡泥板连接位、缓冲部件安装座的独立建模，每个零件均按照实际钣金冲压、型材切割的加工工艺特征绘制，保留了安装孔位、折弯圆角、焊接让位槽等真实工艺细节。材质渲染阶段针对不同部件匹配对应材质属性：主体承载梁赋予哑光紫色金属漆材质还原表面涂装效果，横向传动轴赋予抛光金属铜材质，安装支架赋予镀锌钝化金属质感，轮胎部件还原橡胶材质的哑光颗粒质感，尾灯部件区分红色灯罩透光材质与黑色灯壳哑光塑料材质，挡泥板赋予灰色工程塑料材质，所有材质均调整了对应粗糙度、反射率参数，渲染后可清晰区分不同部件的材质差异与功能分区。结构设计上采用可活动铰接式连接方案，保险杠主体可沿横向转轴实现一定角度的位置调整，适配不同工况下的防护高度需求，两侧集成了车辆尾灯安装位与侧防护连接结构，后部预留了拖车销安装位，兼顾防护功能与车辆后部附属部件的集成安装需求；整体结构通过多组螺栓连接位与车辆底盘大梁实现固定，受力路径经过合理规划，碰撞冲击力可通过主横梁分散至两侧安装支架再传递至底盘，有效提升防护可靠性。设计过程中充分考虑了部件的可维护性，易损的缓冲部件、尾灯组件均采用独立模块化设计，可单独拆卸更换，所有安装孔位均按照通用重载车辆的安装尺寸标准设定，具备实际生产改装的参考价值，模型装配过程中完成了干涉检查，确保所有活动部件在调节行程内无运动干涉，静态装配下各部件贴合度符合机械装配公差要求。
