紧凑型数控等离子切割机床结构设计

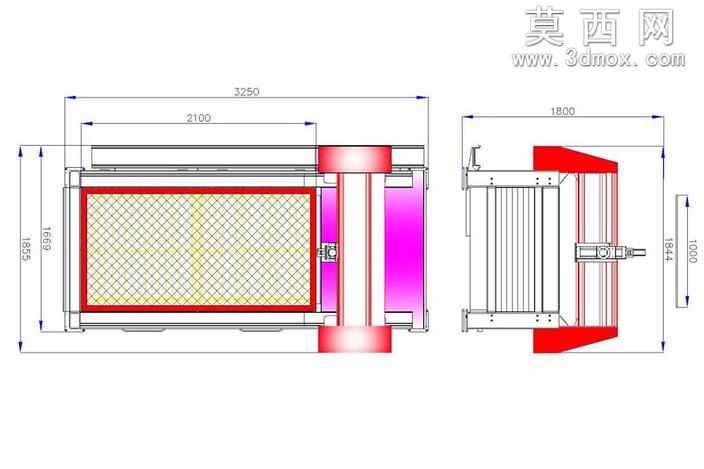

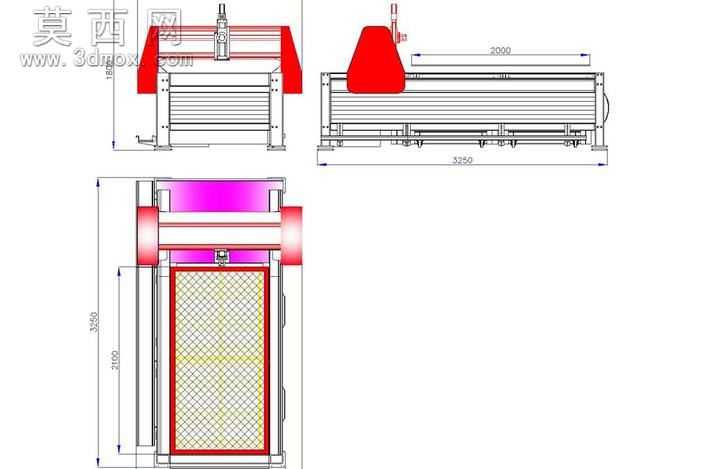

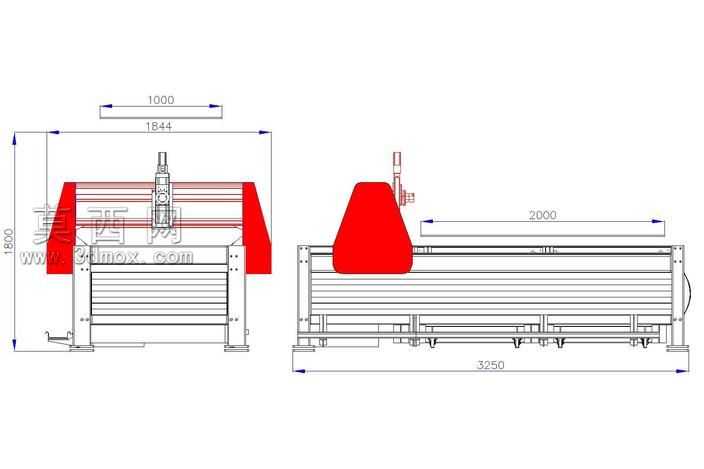

本作品为紧凑型数控等离子切割设备的三维结构设计，建模过程中严格遵循金属切割加工的实际工况需求，在保证设备加工行程与运行稳定性的前提下，尽可能压缩设备整体占地尺寸，适配中小型加工车间的场地使用需求。建模阶段首先完成整体机架的参数化搭建，采用加厚矩形钢管焊接框架作为主体承载结构，对横梁、纵向导轨安装座、床身支撑脚等受力关键部位做了加厚处理，在三维软件中完成结构应力分布模拟校验，避免设备高速运行时出现结构形变影响切割精度。设备的横向移动横梁采用轻量化铝合金型材搭配钢制导轨安装面的组合设计，既降低了移动部件的整体重量，提升横向走刀的响应速度，又保证了导轨安装基准的平面度，保障等离子割枪的运行平稳性。割枪升降机构采用精密直线导轨搭配丝杠传动的结构设计，预留了等离子割枪的安装接口与自动调高装置的安装空间，可适配不同功率的等离子切割电源使用。设备正面设计有带防护网格的安全防护门，采用红色警示边框搭配金属防护网结构，既可以阻挡切割过程中产生的弧光、金属飞溅对外界造成影响，也方便操作人员随时观察内部切割加工状态。床身侧面设计有可开启的维护舱门，方便后期对导轨、传动部件、线路管路进行检修维护。设备的纵向传动结构布置在床身两侧，采用齿轮齿条传动搭配直线导轨导向的方案，可保证长行程运行下的传动精度与负载能力，整体传动部件均设计有防尘护罩结构，避免切割产生的金属粉尘进入传动副造成部件磨损。渲染阶段对不同部件赋予了对应材质，机架主体采用机床灰哑光漆材质，防护部件采用醒目的工业红警示漆材质，导轨、传动部件赋予金属镀铬质感，防护门网格采用钢丝网材质，整体渲染效果贴近真实工业设备的视觉表现，清晰展现设备各部分的结构组成与装配关系。设计过程中充分考虑了设备的装配合理性，所有连接部位均预留了标准紧固件的安装空间，管线走向做了统一的排布规划，避免运行过程中出现管线干涉问题，整体结构紧凑合理，在有限的占地空间内实现了标准幅面金属板材的等离子数控切割功能，兼顾了设备的实用性、安全性与维护便捷性。
