半挂车三轴悬挂行走总成结构设计

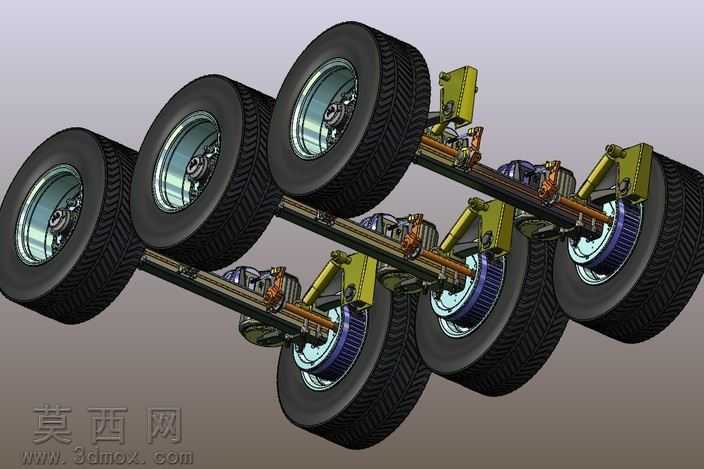

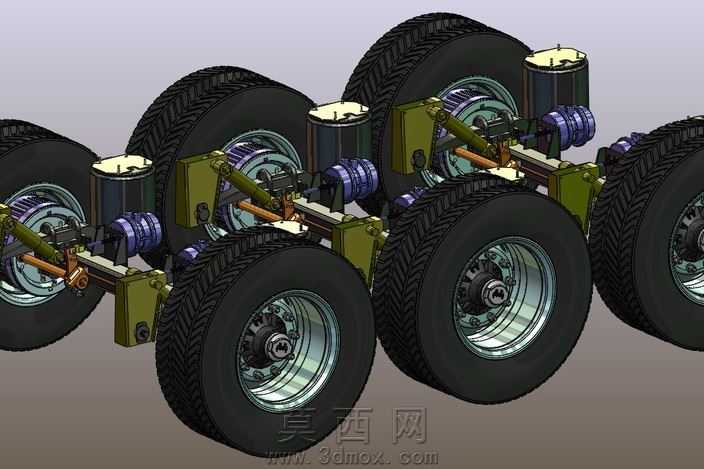

本作品为半挂车三轴组行走悬挂总成的三维参数化建模成果，建模过程严格遵循半挂车底盘部件的实际装配逻辑与尺寸规范，在三维建模环境中自下而上完成各子部件的搭建与总装配合。建模初期首先完成行走系统核心部件的单体建模：针对重载轮胎，通过曲面放样、圆周阵列还原胎面的块状防滑花纹结构，搭配多台阶旋转特征构建钢制轮毂，还原轮毂螺栓孔、轮辋加强筋的细节特征，保证轮胎与轮毂的同轴配合精度；车轴部分采用拉伸、切除特征构建整体式桥壳，预留轮毂安装轴头、制动底板、悬挂支架的安装定位基准，还原轴头轴承位、油封位的台阶结构。悬挂系统部分，建模时还原了钢板弹簧悬架的典型结构，通过多段实体叠放构建钢板弹簧片组，搭配U型螺栓、骑马卡、吊耳支架完成板簧与车桥的紧固连接，同时还原了可调式推力杆结构，通过球铰配合特征实现推力杆与车桥、车架安装座的铰接约束，保证模型可模拟行驶过程中的悬挂摆动动作。制动系统部件方面，分别构建了膜片式制动气室、制动调整臂、制动凸轮轴的实体结构，还原气室推杆、调整臂蜗轮蜗杆的细节，通过同轴配合、面贴合约束将制动部件精准装配到车桥对应的安装位置，还原气路管线的排布走向，通过扫掠特征构建柔性气管，搭配管接头特征完成气路连接。总装阶段严格按照实车的三轴等距排布逻辑，将三组装有轮胎、悬挂、制动部件的车桥总成通过悬挂支架与模拟车架纵梁的基准梁完成装配，添加对应配合约束保证各部件的相对位置符合重载半挂车的设计参数，所有部件均赋予对应材质：轮胎采用黑色橡胶材质，轮毂、车桥、支架采用哑光金属灰钢材材质，制动气室采用黑色金属与紫色端盖的分色材质，推力杆胶套采用棕褐色橡胶材质，渲染阶段采用柔和的环境光突出部件的结构层次，清晰展现各部件的装配关系与结构细节。整个建模过程充分考虑半挂车三轴组的重载使用特性，所有安装位、连接结构均符合实际专用车底盘的设计规范，可直观展现半挂车后三轴行走悬挂系统的完整构造，清晰呈现板簧悬架的传力路径、制动系统的布置逻辑以及多轴排布的空间关系。
