管状螺旋给料机输送结构三维设计

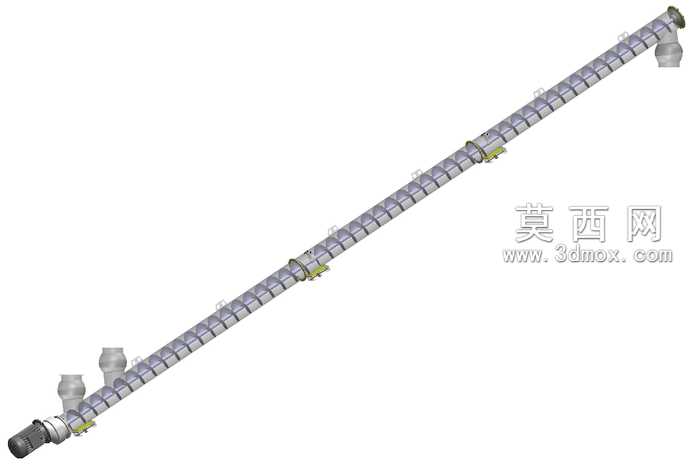

本模型为管状螺旋给料机的三维设计成果，整体采用卧式长管状布局，核心输送构件为连续螺旋叶片轴，沿封闭管腔轴向布置，驱动端位于设备一端，配置减速驱动单元为螺旋轴提供稳定低转速大扭矩动力，保障物料输送过程平稳无卡顿。建模过程中严格遵循机械设计规范，对螺旋叶片的螺距、叶片厚度、管体内径等核心参数做了精准还原，螺旋叶片与管体内壁预留合理装配间隙，既避免运转过程中叶片与管壁剐蹭，又能减少物料残留。管体上设置多个进料接口，可适配不同工位的物料进料需求，末端设置出料口，对应物料输送终点的卸料位置，管体外部配置多组支撑固定座，可将设备稳定安装于生产现场的机架或平台上，支撑座位置经过受力校核，可承载长管体与内部物料的总重量，避免长期运转出现管体变形。材质配置上，管体与螺旋叶片采用金属哑光质感，模拟不锈钢或碳钢的实际加工材质，驱动端的电机、减速箱部分做了分色处理，区分不同功能部件，连接法兰、紧固件等细节均做了精细化建模，还原真实设备的装配结构。设计思路围绕密闭式粉体、颗粒物料输送需求展开，管状封闭结构可避免输送过程中物料撒漏、扬尘，适配食品、化工、建材等多行业的散料输送场景，螺旋输送的方式可精准控制物料输送量，适配定量给料的生产需求，整体结构紧凑，安装维护便捷，驱动端与管体采用法兰连接，后期检修螺旋轴或更换易损件时无需整体拆解设备。模型完整还原了设备的装配关系，各零部件可独立拆分，方便后续做工程图导出、运动仿真模拟，也可用于生产线布局的方案展示，验证设备与上下游工艺设备的衔接合理性。
