带加强筋直角安装带衬套支撑支架结构

　　这类直角支撑支架在工业设备里的应用场景覆盖极广，小到自动化生产线的传感器安装基座、输送线的导向辊支撑端，大到机床外围的管线固定座、小型动力单元的挂载支点，都能看到同结构逻辑的构件身影。它的核心用途是在两个垂直安装面之间建立刚性连接，同时为穿过中间孔位的轴类、杆类零件提供径向支撑，避免悬臂杆件在受载时出现挠曲变形，也能分散安装面的局部应力，防止连接部位因为长期受交变载荷出现疲劳开裂。

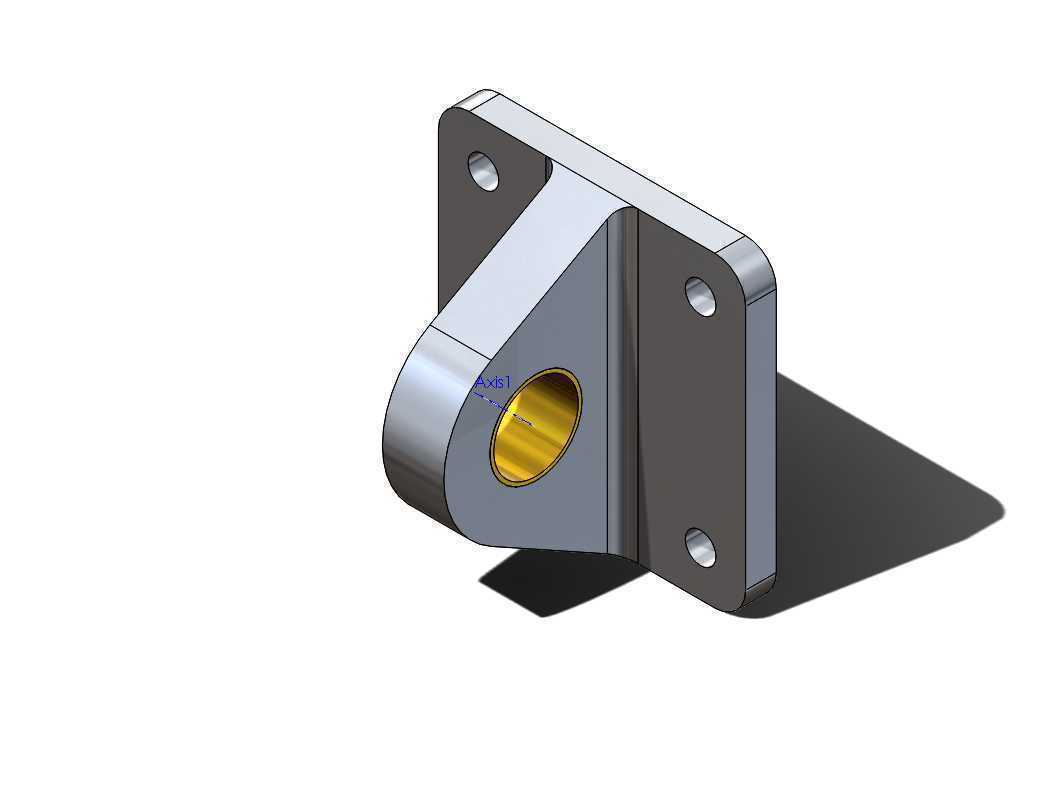

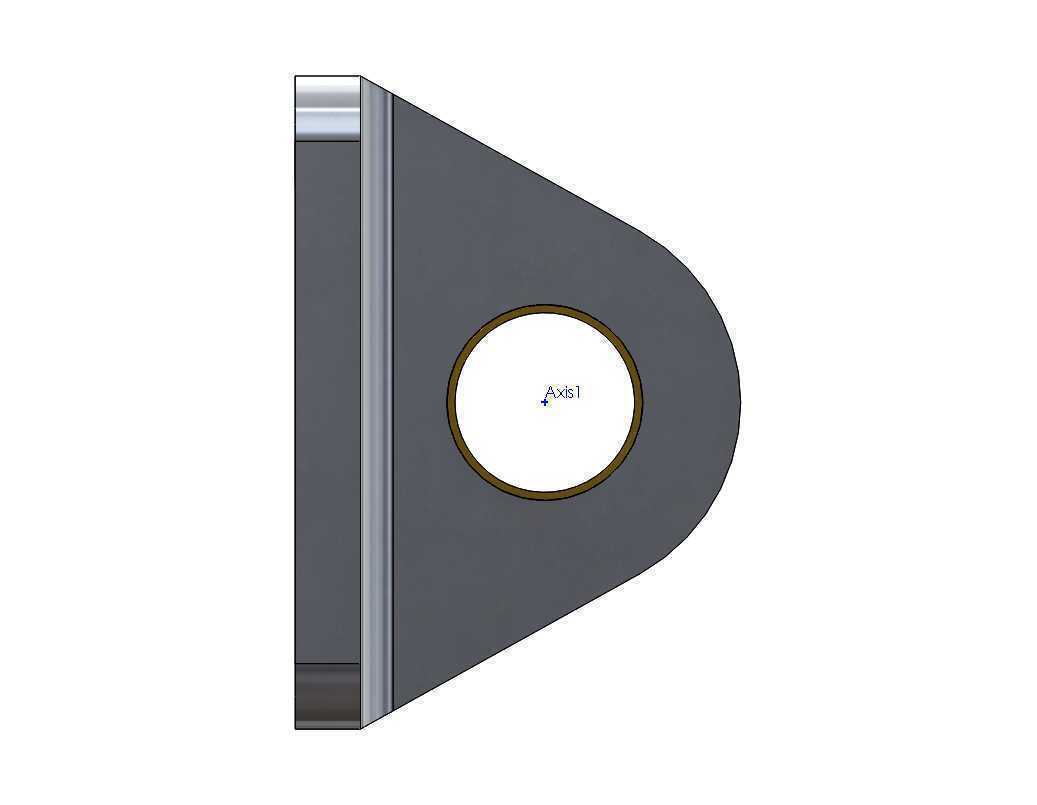

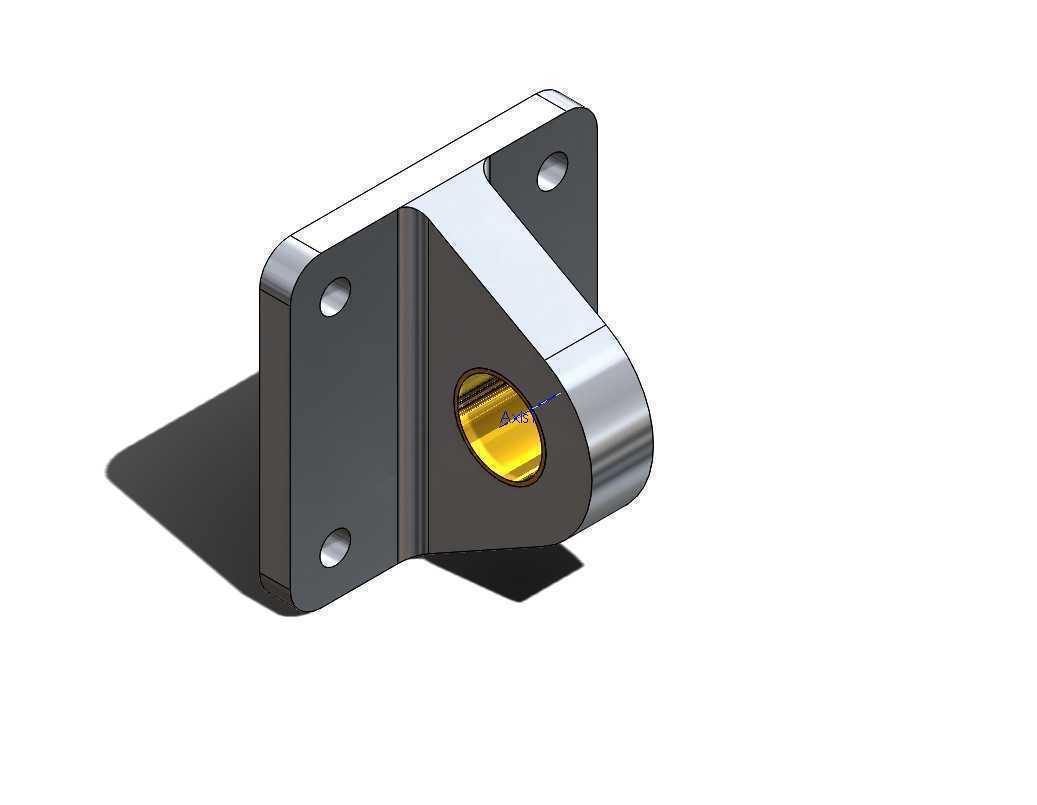

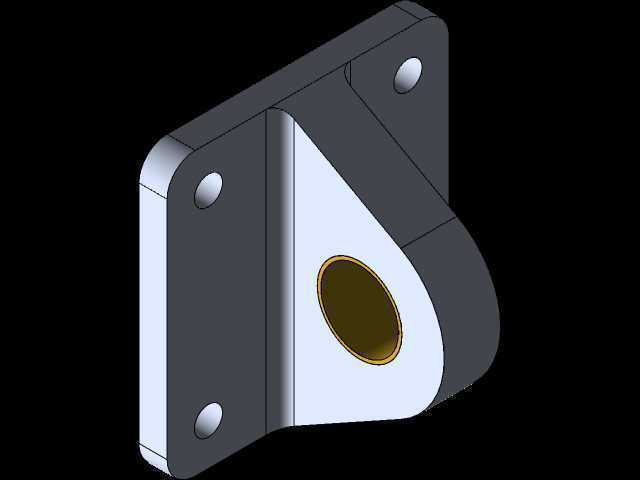

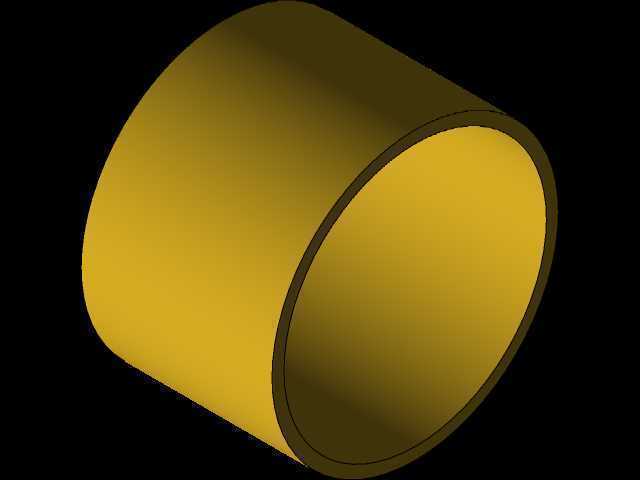

　　从结构功能特性来看，这个支架采用L型直角主体构型，竖直安装面预留了三个沉头安装孔，孔位采用三角形排布逻辑，相比两孔安装能提供更好的抗扭转性能，安装时螺栓沉入孔内不会突出安装面，避免和其他运动部件发生干涉；水平方向延伸的圆筒支撑段内部镶嵌了耐磨衬套，衬套的存在可以避免支撑轴和支架本体直接摩擦，后期维护只需要更换衬套就能恢复支撑精度，不需要整体更换支架，大幅降低运维成本；在竖直安装板和圆筒支撑段之间设置了三角形加强筋，筋板同时和两个垂直面、圆筒外壁完全融合，能有效抵消支撑段受径向载荷时产生的弯矩，避免支撑段和安装板连接位置出现应力集中断裂。

　　设计这类支架的时候，首先要明确安装边界的限制：竖直安装面的尺寸要匹配设备机架的安装梁宽度，三个安装孔的孔距要对应机架上预设的安装孔位公差，沉头孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后端面和安装面齐平；圆筒支撑段的内孔尺寸要和配套的衬套外径采用过盈配合，衬套内径要匹配所支撑的轴径，预留合理的配合间隙，既要保证轴转动或者滑动顺畅，又不能因为间隙过大出现晃动；加强筋的厚度一般取主体壁厚的0.8-1倍，筋板的高度要覆盖圆筒支撑段的1/2以上长度，才能起到足够的加强作用，同时筋板和主体连接的位置要做圆角过渡，避免加工和热处理时出现应力集中。

　　实际选型应用的时候，还要考虑安装面的平面度要求，如果支架安装面和机架贴合面的平面度超过0.1mm，锁紧螺栓的时候会导致支架本体产生变形，进而导致支撑孔的同轴度超差，出现轴件卡滞、磨损加快的问题；如果应用在有振动的工况下，安装螺栓要配合防松垫圈或者螺纹胶使用，避免长期振动导致螺栓松动；支撑段的伸出长度要根据实际挂载的零件宽度确定，不能过长导致悬臂弯矩超出支架的承载上限，也不能过短导致支撑的轴件出现轴向窜动。这类支架的材质一般根据使用场景选择，常规工况用普通碳素钢做表面发黑处理即可，有防腐要求的场景可以选用不锈钢或者做镀锌、喷塑表面处理，有轻量化要求的场景也可以采用铝合金压铸成型，但铝合金材质的支架承载能力会比钢制支架低30%-40%，选型时要核算载荷余量。

　　建模过程中要注意各个特征的工艺合理性，比如所有的机加工面要预留合理的加工余量，铸造或者钣金成型的部位要设置脱模斜度，避免出现无法加工的倒扣特征；沉头孔的倒角要匹配标准沉头螺栓的头部角度，保证螺栓安装后贴合紧密；衬套安装孔的入口处要做倒角，方便衬套压装的时候顺利导入，不会刮伤衬套外壁。在装配验证的时候，要先检查支架安装到机架上之后，支撑孔的轴线和配套轴的轴线同轴度是否在公差范围内，如果出现偏差要及时调整安装孔的位置或者支架的加工精度，避免强行装配导致零件产生内应力，缩短使用寿命。
