钩式快速压紧夹具三维结构设计

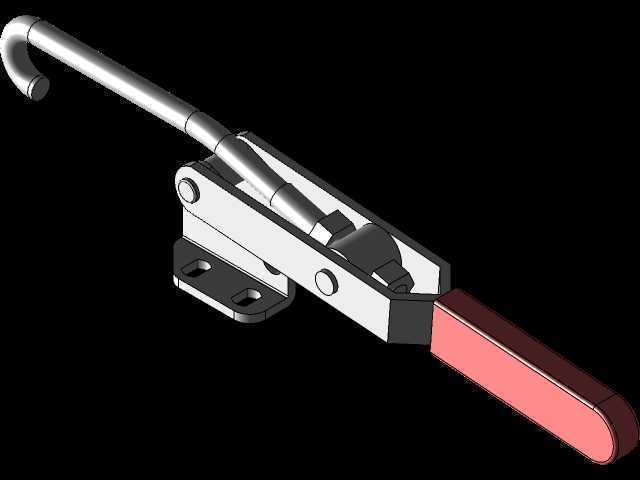

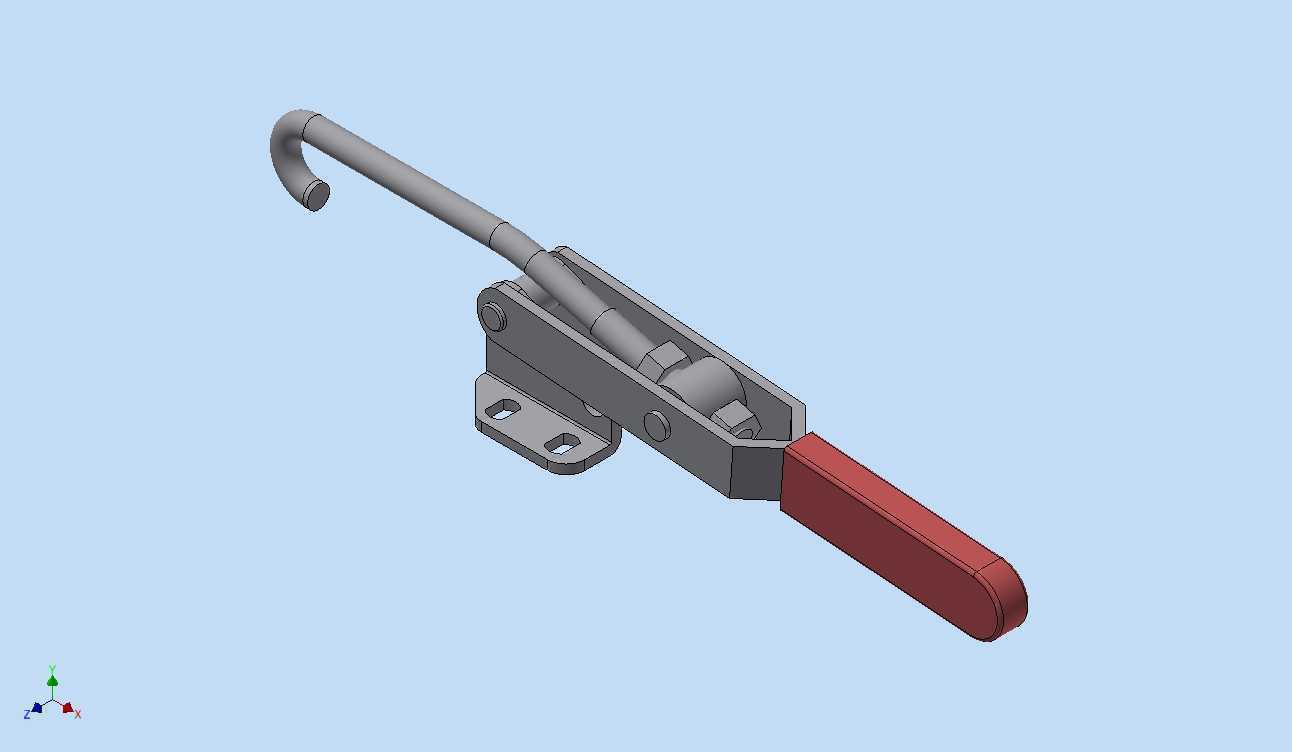

　　在工装夹具设计、非标自动化生产线搭建以及小型工件焊接、装配工位上，这类钩式快速压紧夹钳是出镜率极高的标准夹紧元件，和常见的水平式、垂直式压头夹钳不同，它的执行端是带弯钩的拉杆结构，更适合需要反向拉压、或者工件夹紧边位于夹钳安装面前方的场景，比如钣金箱体拼焊时的箱盖扣合、型材框架组装时的对角拉紧、注塑件水口切除工装的工件定位压紧，都能看到这类结构的应用。从结构组成来看，整个夹钳采用肘节锁紧的机械原理，核心是利用连杆机构的过死点特性实现锁紧，当操作人员扳动红色包覆的操作手柄到闭合位置时，内部的连杆组会越过力的死点，此时即使夹紧端受到工件的反向撑开力，机构也不会自行松脱，不需要额外施加持续的锁紧力，就能保持稳定的夹紧状态，这也是快速夹钳相比螺纹压紧、气缸压紧更具优势的地方——纯机械结构无外接动力，响应速度快，单次夹紧和松开的操作时间不超过1秒，非常适合高频次重复装夹的工位。

　　设计这类夹钳的时候，首先要考虑的是安装边界的适配性，夹钳的底座采用带两个长圆孔的安装板式结构，长圆孔的设计允许安装时在一定范围内调整夹钳的前后位置，补偿工件加工或者底座安装的位置误差，不需要在安装板上加工高精度的定位孔，降低了配套工装的加工成本。底座的厚度、安装孔的中心距都是按照行业通用的安装尺寸设计，能够直接替换同规格的其他品牌同类型夹钳，不需要重新修改工装的安装孔位。操作手柄的长度经过力学优化，在保证操作人员扳动时手感舒适的前提下，尽可能放大杠杆比，让操作人员只需要施加很小的扳动力，就能在弯钩端产生足够的拉紧力，手柄外层的红色包覆层采用防滑的绝缘材质，一方面增加操作时的摩擦力，避免手上沾有油污时打滑，另一方面在焊接工位使用时，也能隔绝一定的焊接飞溅温度，防止操作人员被烫伤。

　　弯钩拉杆的结构设计是整个夹钳的功能核心，拉杆和内部连杆采用铰接连接，允许在夹紧过程中有微小的角度自适应，当被夹紧的工件表面存在小角度的倾斜或者尺寸公差时，弯钩能够自动贴合工件的拉紧面，不会出现局部点接触导致的夹紧力不足或者工件压伤。弯钩的端部做了圆弧过渡处理，没有尖锐的棱角，一方面避免装夹时刮伤工件表面，另一方面也防止操作人员在操作过程中被划伤。夹钳的所有铰接销轴都采用了过盈配合加铆接的固定方式，销轴和连杆孔之间的间隙控制在极小的范围内，避免长期使用后出现铰接松动导致的夹紧行程变化，同时销轴表面做了硬化处理，耐磨性能优异，能够承受数十万次的反复开合动作而不出现明显的磨损。

　　从实际使用的工况适配来看，这类夹钳的整体采用碳钢材质冲压、铆接成型，主体结构件表面做了镀锌钝化处理，能够在普通的车间环境下长期使用而不出现锈蚀，不需要额外的表面维护。在选型使用的时候，需要重点关注夹钳的闭合行程和额定拉紧力，这款夹钳的弯钩拉紧行程适合工件厚度在一定范围内波动的场景，不需要针对每个工件的尺寸差异调整夹钳位置，额定拉紧力能够覆盖绝大多数小型工件的装夹需求，不管是铝型材、薄钢板还是工程塑料件的装夹，都能提供足够的夹紧力，不会出现加工过程中工件移位的问题。在进行三维建模的时候，整个机构的运动仿真需要严格按照实际的铰接关系设置，确保手柄开合过程中弯钩的运动轨迹和实际产品一致，方便设计人员在工装设计阶段直接调用模型进行干涉检查，提前预判夹钳安装后和工件、周边机构是否存在运动干涉，减少工装加工后的现场整改工作量。夹钳的整体外形紧凑，安装后不会占用过多的工装空间，在狭小的工装空间内也能灵活布置，多个夹钳配合使用的时候，也不会出现操作空间互相干扰的问题。
