交叉带传动滑轮轴系结构设计

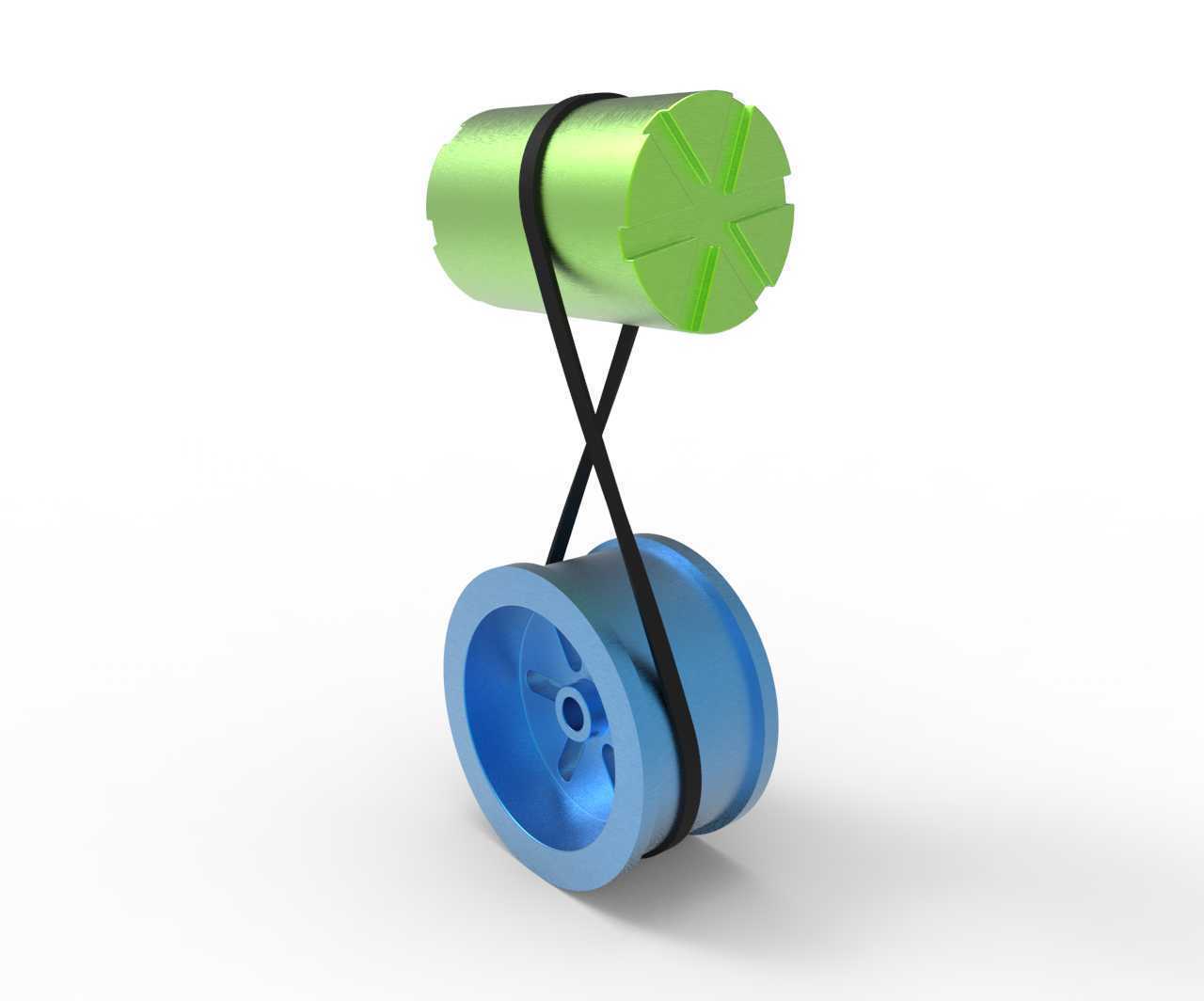

　　这套交叉带传动的滑轮轴系结构，在轻工输送、小型物料分拣、教学演示台架这类需要反向传动的场景里应用十分普遍，和常规开口带传动不同，交叉布置的传动带能直接实现主动轮与从动轮的反向旋转，不需要额外加装惰轮或者换向齿轮组，能在紧凑的安装空间里完成动力换向传递，很多小型试验台、桌面级传动演示装置里都会用到这类结构，省去了复杂换向机构的装配调试成本。

　　从实际功能来看，这套轴系的核心作用是完成空间交错轴或者平行轴之间的反向动力传输，两个带轮分别通过轴系固定在安装基座上，主动轮接入动力输入后，依靠交叉缠绕的传动带和带轮轮槽之间的摩擦力带动从动轮反向转动，传动过程中带体交叉位置存在一定的相对滑动，因此这类结构更适合传递中小扭矩、转速适中的工况，不适合大负载、高转速的重载传动场景，避免带体过快磨损或者出现跳带脱槽的问题。

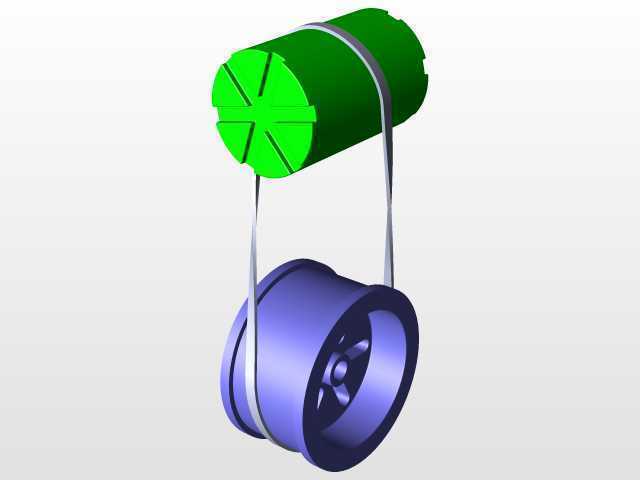

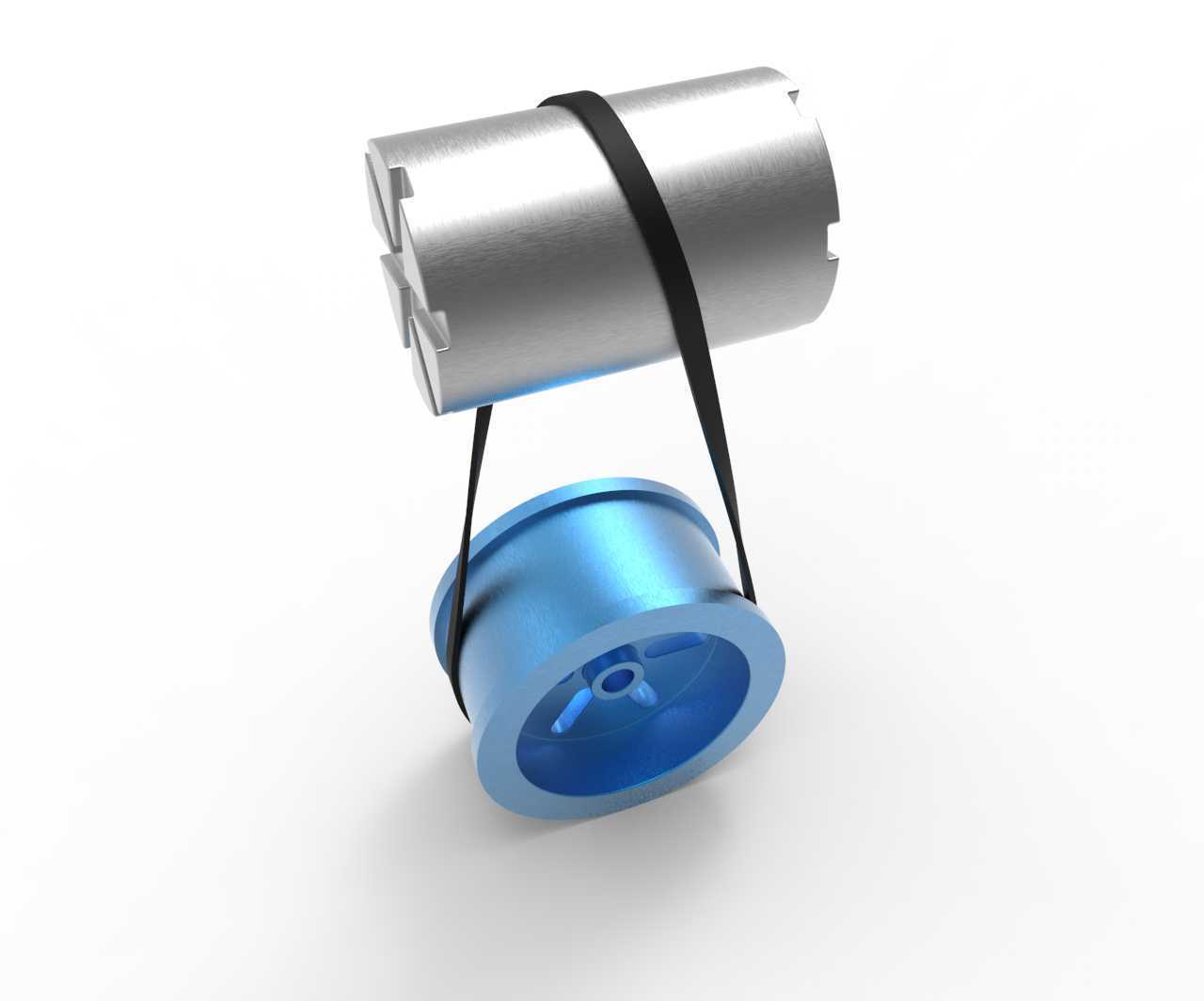

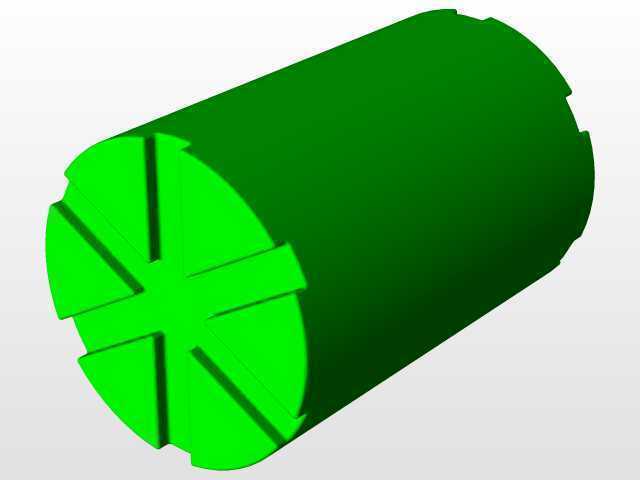

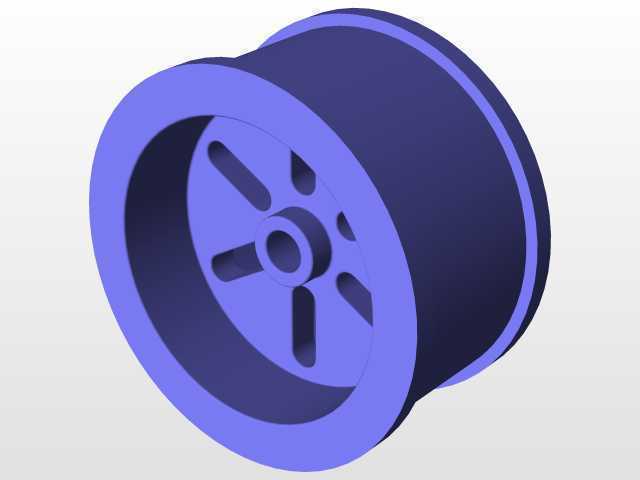

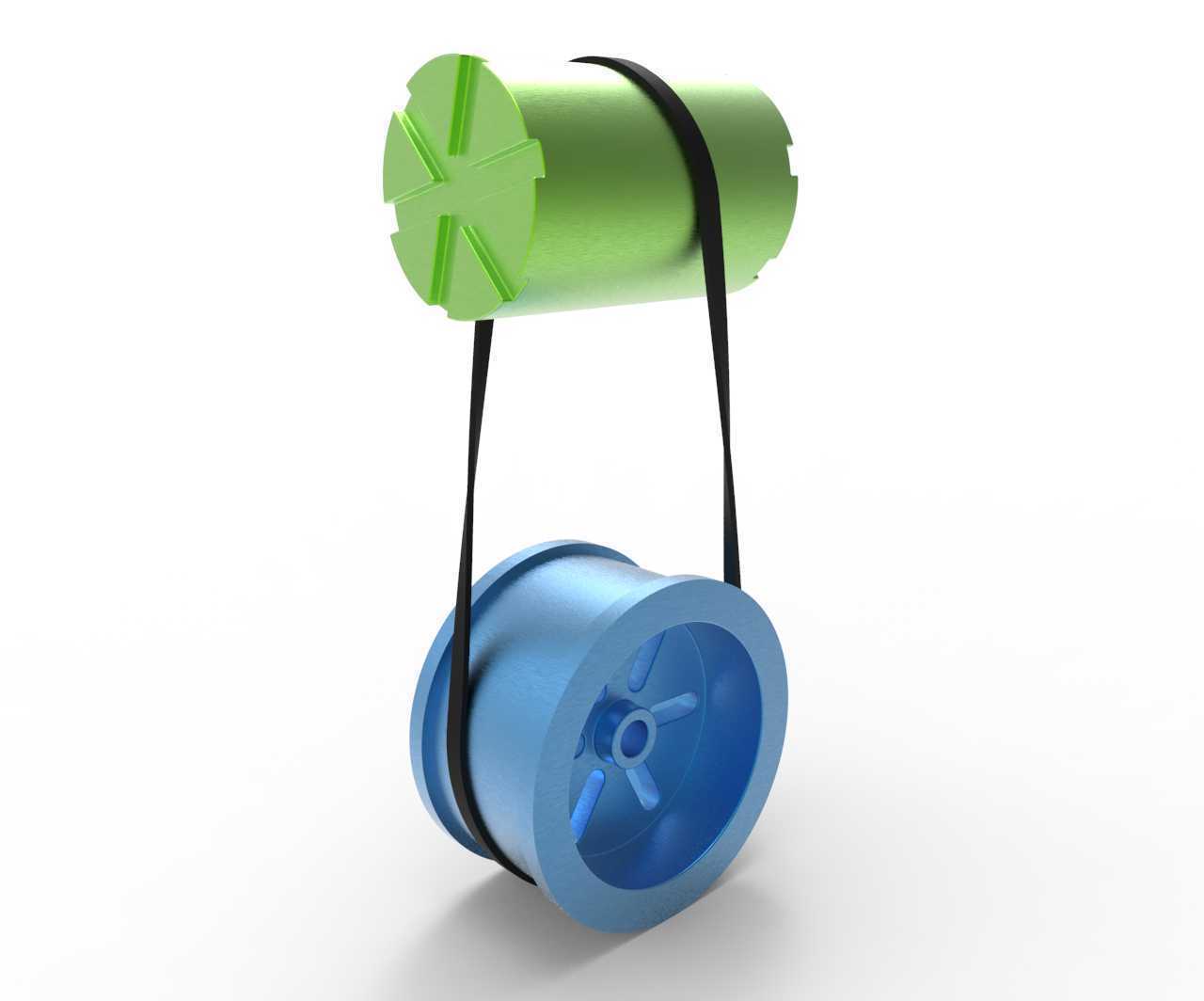

　　设计这套结构的时候，首先要确定两个带轮的中心距参数，中心距不能过小，否则交叉段的带体弯折角度过大，会大幅缩短传动带的使用寿命，同时带体交叉处的摩擦磨损也会加剧；中心距也不能过大，否则带体运行过程中容易出现振颤，影响传动平稳性。带轮的轮槽采用了圆弧过渡的槽型设计，槽宽和传动带的截面尺寸匹配，槽深要保证带体嵌入后不会出现过度挤压，同时能提供足够的摩擦接触面积，轮槽边缘做了倒角处理，避免带体运行过程中被锐边割伤。两个带轮分别采用了不同的外观配色区分主动端和从动端，实际生产中可以根据安装需求选择同材质或者不同材质的带轮，主动端如果接入电机动力，可以选用金属材质带轮提升刚性，从动端如果是负载端，可以根据负载大小选择工程塑料或者金属材质。

　　轴系部分的设计要兼顾转动灵活性和支撑刚性，带轮和轴之间采用键连接或者过盈配合传递扭矩，轴的两端通过轴承支撑在安装座上，轴承选型要匹配轴的径向载荷，因为带传动过程中会产生持续的张紧力，对轴的径向载荷较大，因此需要选用能承受足够径向力的深沟球轴承，同时要预留轴承的安装定位台阶，保证带轮的轴向位置固定，不会在运行过程中出现轴向窜动，导致带体偏磨脱槽。传动带的张紧度设计也是重点，这套结构没有额外设置张紧轮，因此在确定中心距的时候就要预留好带体的安装张紧量，安装时可以通过微调其中一个带轮的安装位置来调整张紧度，张紧力控制在带体下压10-15毫米产生合适形变即可，过紧会增大轴和轴承的负载，加剧磨损，过松则会出现打滑丢转的问题。

　　安装边界方面，这套轴系的整体安装占用空间主要由两个带轮的直径和中心距决定，两个带轮的直径保持一致，保证传动比为1:1的反向传动，如果需要不同的传动比，也可以调整两个带轮的直径比例，但要注意交叉带传动的传动比不宜过大，否则带体在小直径带轮上的包角过小，容易出现打滑。安装基座需要预留对应轴系的安装孔位，孔位的同轴度要保证两个带轮的轮槽处于同一平面，避免带体运行过程中出现偏磨，两个带轮的轴线要保持平行，否则会导致带体受力不均，加速带体磨损，甚至出现脱带的问题。交叉段的带体在运行过程中会有一定的空间占用，设计外围护罩或者周边结构的时候，要预留足够的安全间隙，避免其他部件和运行中的带体产生干涉，尤其是交叉位置的带体存在相对摩擦，不能有其他零部件接触该位置，防止带体被剐蹭损坏。

　　在实际装配过程中，要先将轴承压装到轴的对应位置，再将带轮固定到轴上，确认带轮的轴向位置准确后，再将整个轴系固定到安装基座上，之后套入交叉布置的传动带，调整带轮位置张紧传动带，手动转动带轮确认运行顺畅，没有卡滞、带体跑偏的问题后再接入动力试运行，试运行过程中要观察带体的运行状态，确认没有异常抖动、异响的问题，若出现带体跑偏，要微调带轮的轴向位置或者轴线平行度，直到带体能稳定在轮槽内运行。这类结构日常维护也比较简便，只需要定期检查传动带的磨损情况，及时更换老化磨损的带体，定期给轴承补充润滑脂，就能保证长期稳定运行。
