多轮组复合滑轮牵引起重结构设计

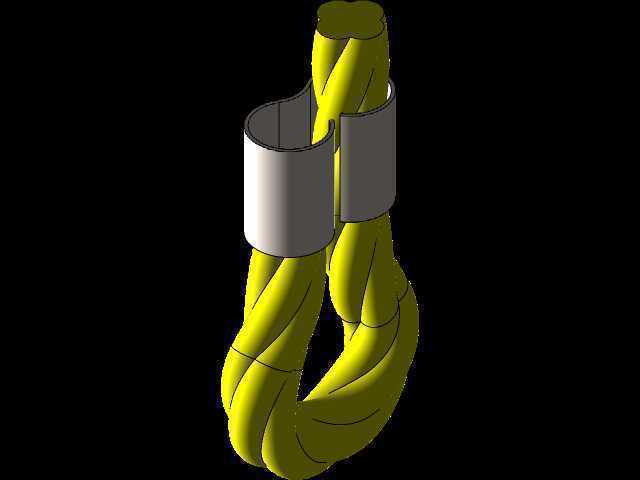

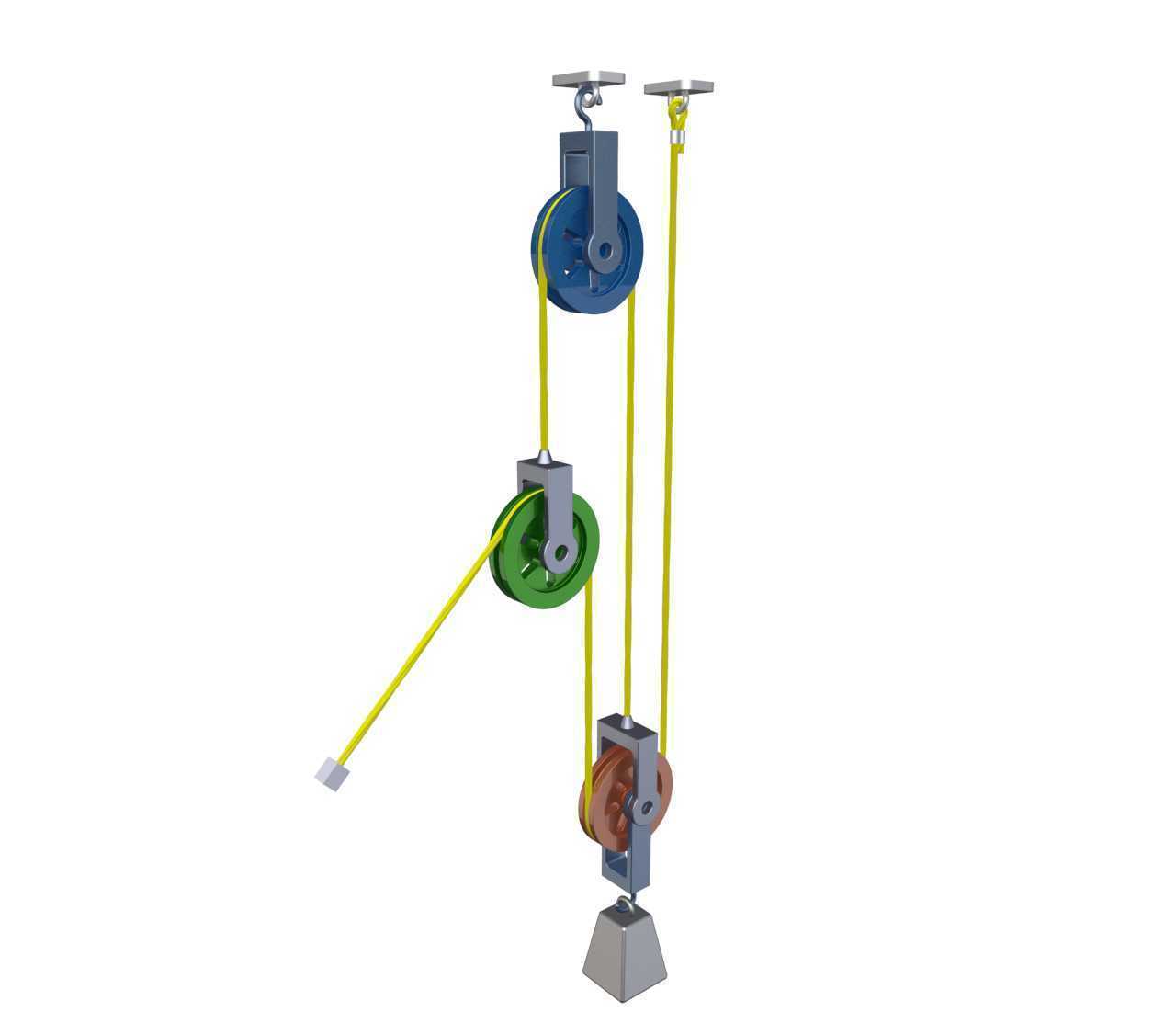

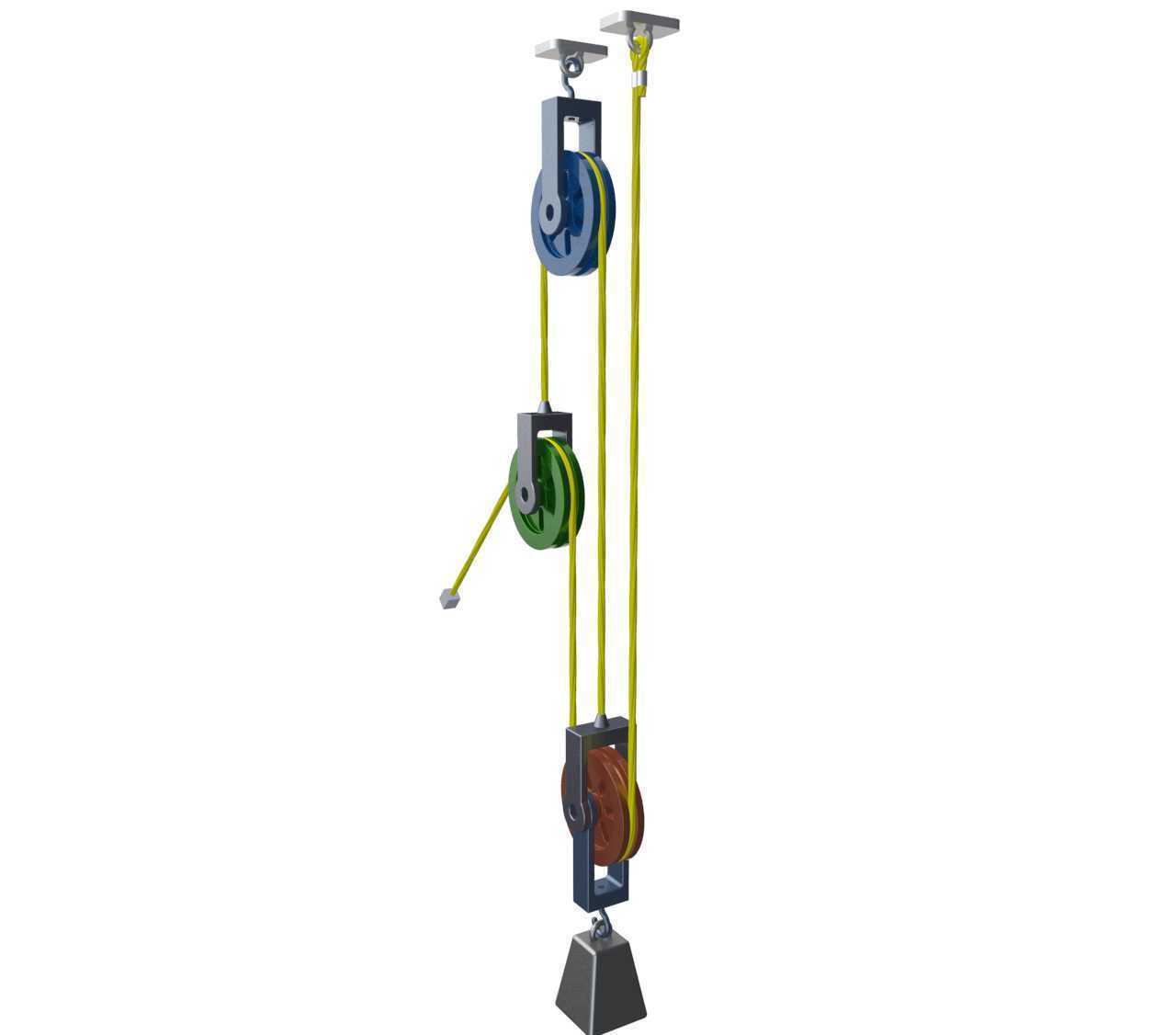

　　这套多轮组复合滑轮牵引结构，核心应用场景覆盖小型物料垂直吊运、轻载工位牵引移位、教学演示力学原理三大类场景，在车间工位辅助上料、小型仓储货物调位、职业院校机械原理实训场景中都能适配。整套结构没有采用单一滑轮的简单绕线方式，而是通过三组不同安装位置的滑轮配合，实现绳索走向的多次折返，在不额外增加驱动端拉力的前提下，放大输出端的牵引载荷，同时兼顾绳索走向的导向约束，避免牵引过程中绳索脱槽、跑偏的问题。

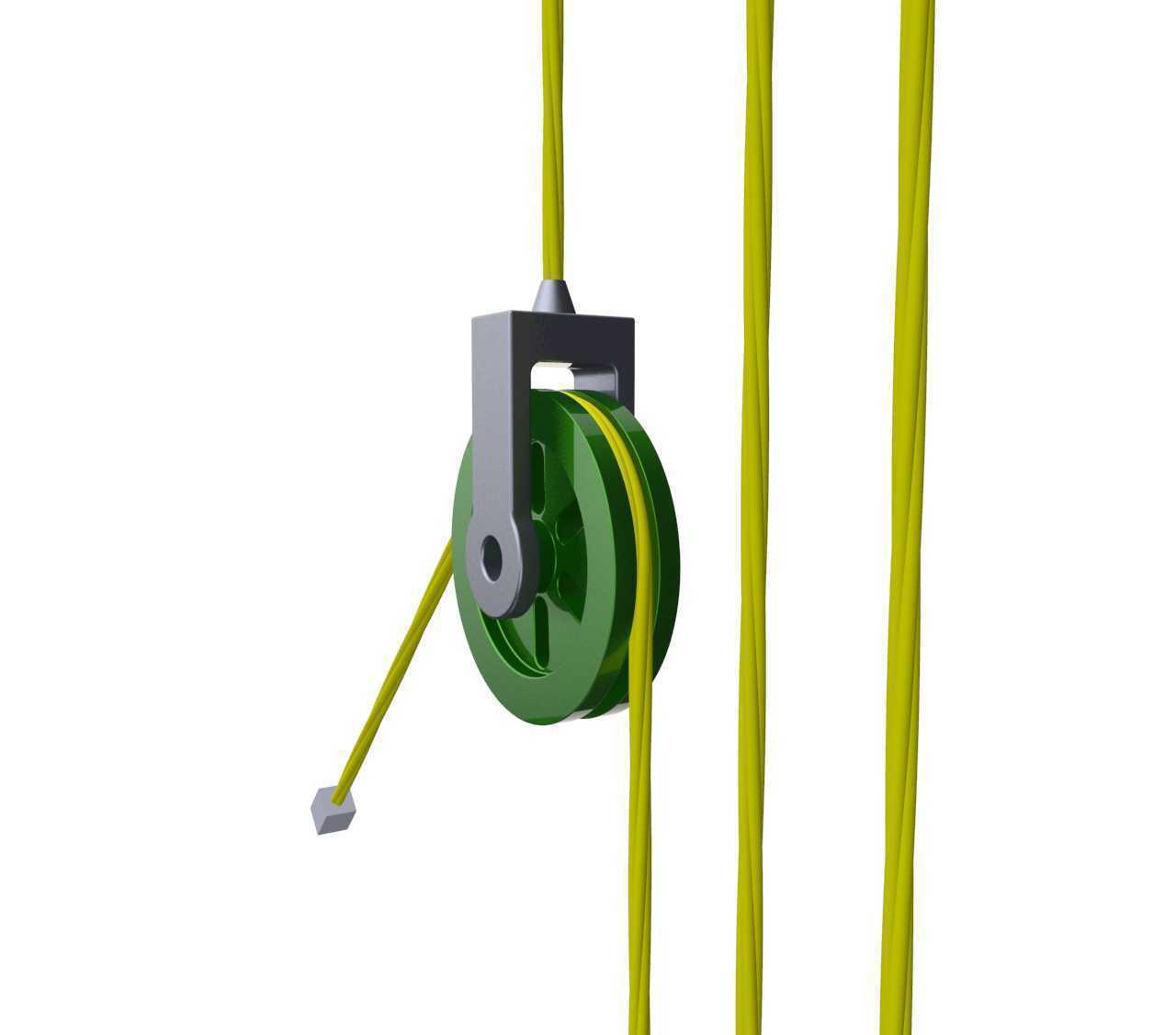

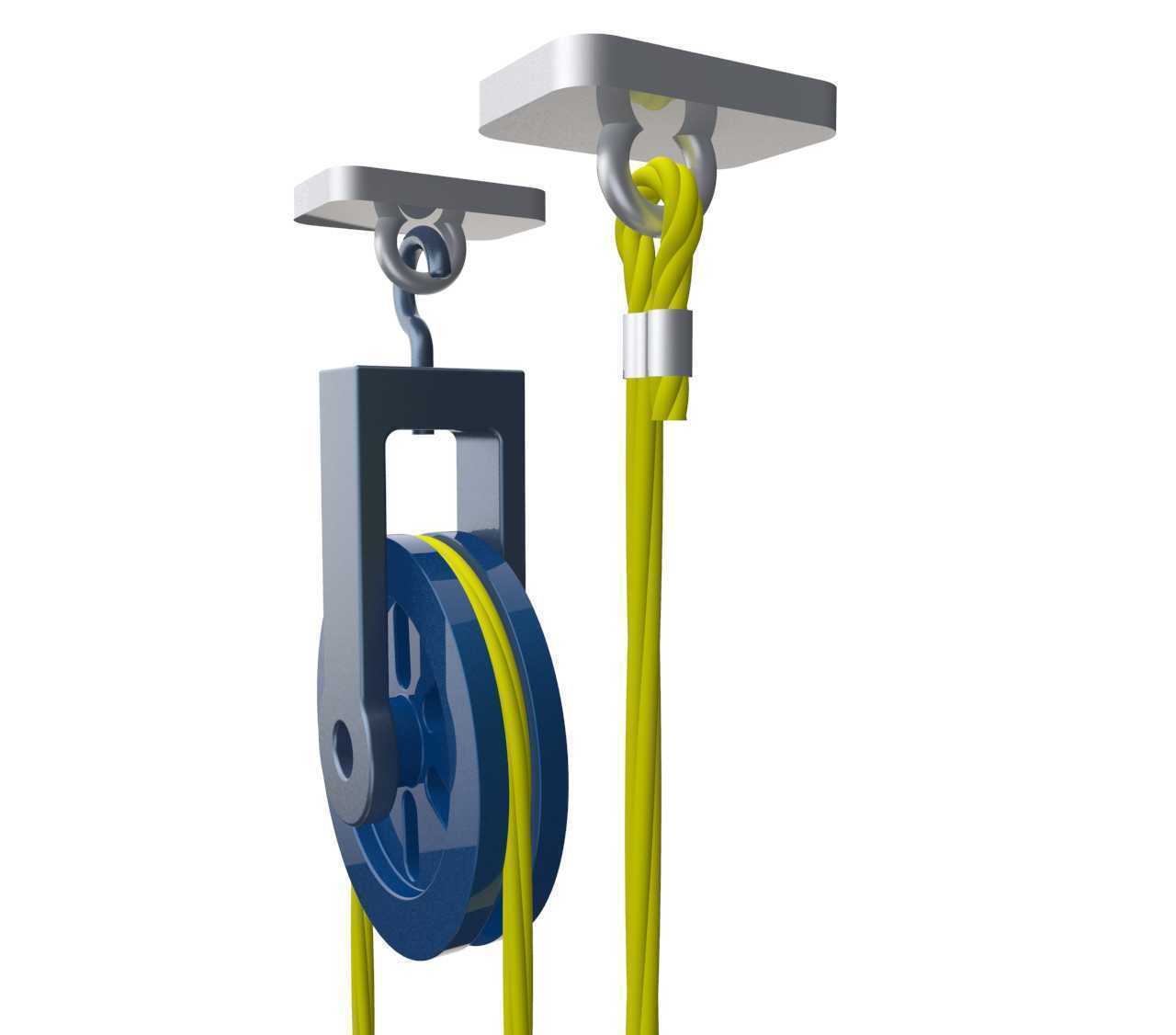

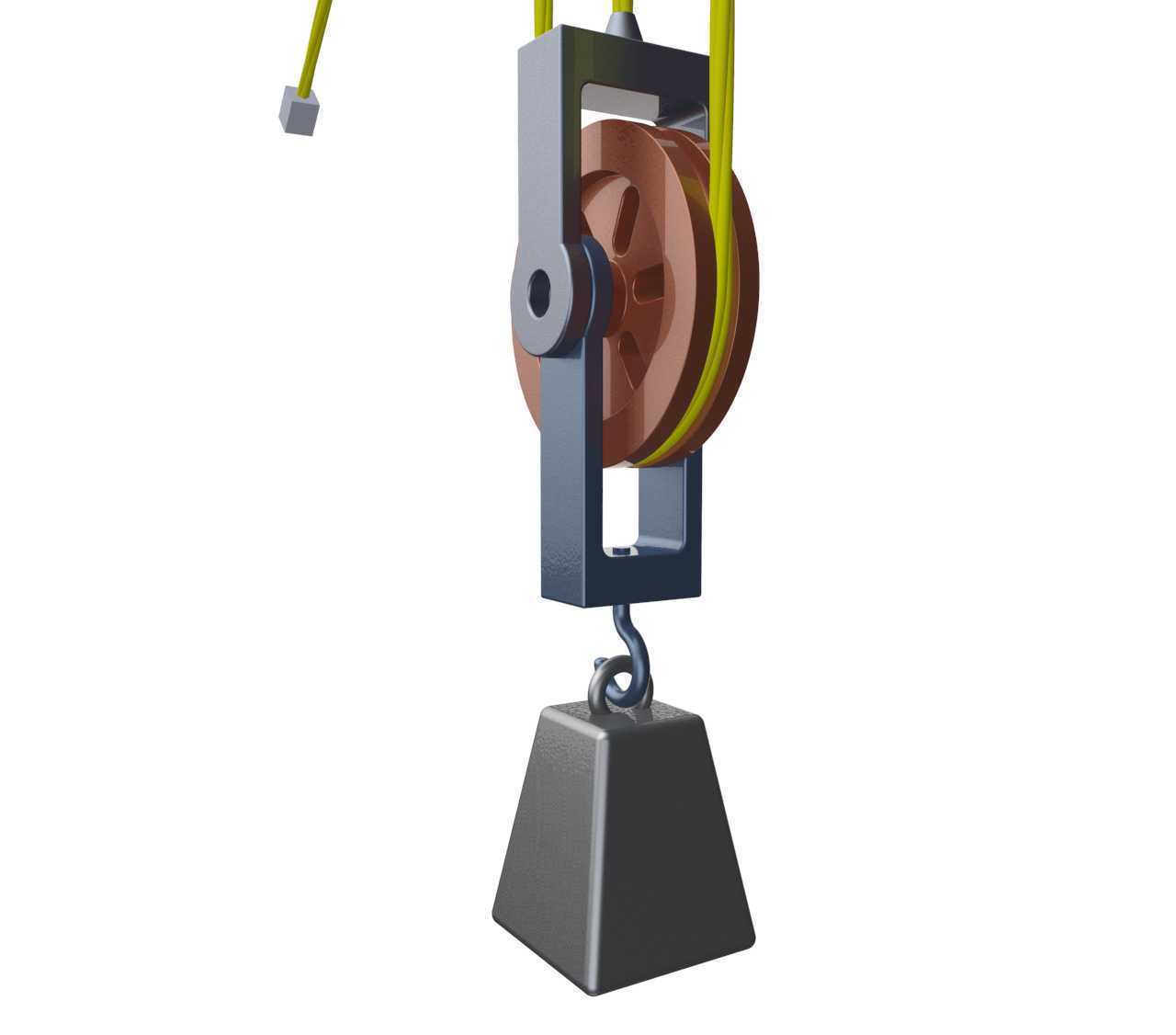

　　从功能特性来看，顶部两组定滑轮分别承担不同的导向作用，其中左侧定滑轮为固定安装座结构，直接通过顶部安装板固定在承载基座上，主要承担绳索第一次折返的导向，将斜向牵引的绳索方向转为垂直向下；右侧顶部定滑轮带绳索防脱卡扣，约束绳索的垂直走向，避免绳索在受力波动时从轮槽脱出。中部的动滑轮组为侧置安装结构，轮体通过铰接支架连接，既可以随绳索拉力上下移动，也能在小角度范围内自适应绳索的偏角，避免绳索与轮槽边缘产生硬摩擦，降低绳索的磨损速率。底部的动滑轮组为双轮同轴结构，直接连接载荷挂接座，挂接座下方预留了标准载荷连接位，可直接挂钩码、吊具等作业配件，这部分是整套结构的载荷输出端，通过两轮的绕线折返进一步放大牵引力，同时保证载荷提升过程中的垂直稳定性，避免载荷出现偏摆。

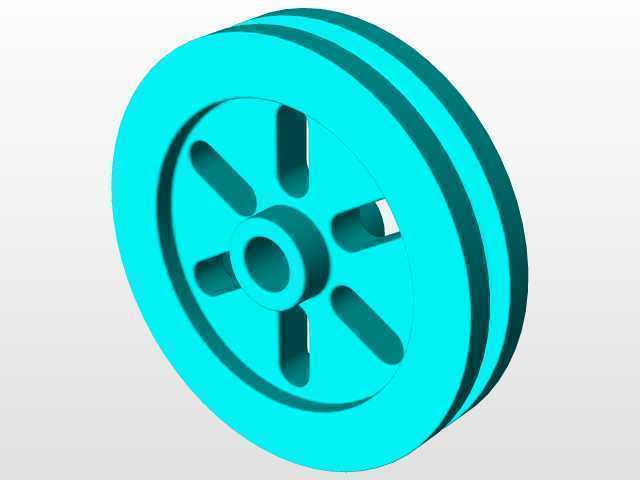

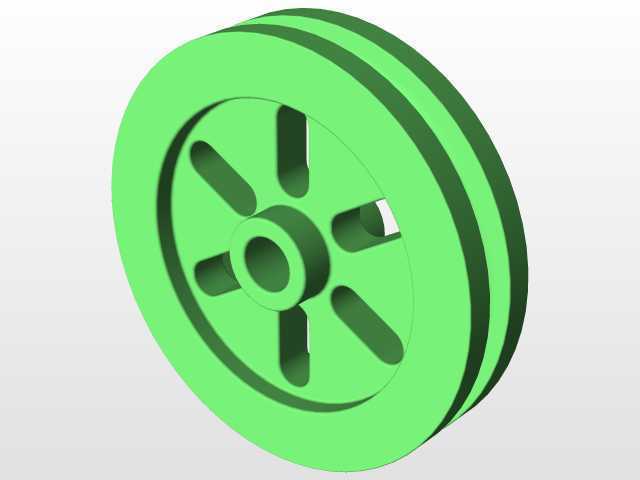

　　设计思路上，整套结构优先考虑了绳索绕线的合理性，每一段绳索的走向都经过轮槽中心的切线方向校核，避免绳索进入轮槽时存在偏角，减少运行过程中的绳索磨损与轮体侧向受力。所有滑轮的轮槽宽度都匹配对应绳索的直径，轮槽深度满足绳索嵌入深度不小于绳索直径三分之一的要求，保证受力时绳索不会从轮槽中滑出。滑轮的轮体与支架之间采用铰接销轴连接，销轴两端设置防脱卡圈，避免运行过程中销轴窜动脱出，同时铰接位置预留了足够的转动间隙，保证轮体转动灵活无卡滞。顶部的安装座设计了长条形安装孔位，可适配不同间距的顶部承载梁安装需求，不需要额外加工转接板就能完成固定，降低现场安装的加工成本。

　　从安装边界尺寸来看，整套结构完全展开时的垂直总高度可根据绳索长度调整，固定部分的顶部安装座横向总宽度控制在较小范围内，可适配宽度有限的安装工位；中部动滑轮的横向偏移范围预留了足够余量，即使牵引端存在小幅度的横向晃动，也不会导致绳索与支架产生干涉。底部载荷挂接座的下方预留了足够的安全距离，保证载荷提升到最高位置时，不会与中部滑轮组产生碰撞。所有轮体的边缘都做了圆角处理，避免绳索经过时被锐边切割，延长绳索的使用寿命。

　　在实际使用过程中，这套结构的牵引端可以连接手动拉绳、小型电动绞盘等不同驱动部件，不需要复杂的配套设备就能实现轻载起重作业。绳索的绕线方式经过多轮验证，每一段绳索的受力都相对均匀，不会出现单段绳索受力过载的情况，同时多轮折返的设计让驱动端的移动距离与载荷提升距离形成固定比例，操作人员可以很方便地通过拉动绳索的长度控制载荷的提升高度，不需要额外加装行程限位装置就能实现粗略的位置控制。整套结构的所有运动部件都没有复杂的精密配合面，日常维护只需要定期在铰接销轴位置加注润滑脂，检查绳索的磨损情况即可，维护成本极低，适合在非重型起重的日常辅助作业场景中长期使用。对于机械原理教学场景而言，这套结构可以直观展示滑轮组的省力原理、绳索传动的走向约束、动滑轮与定滑轮的功能差异，学生可以通过实际操作观察不同绕线方式下的拉力变化与行程比例，相比纯理论教学更具实操性。
