基于运动仿真的层叠物料推送送料机构

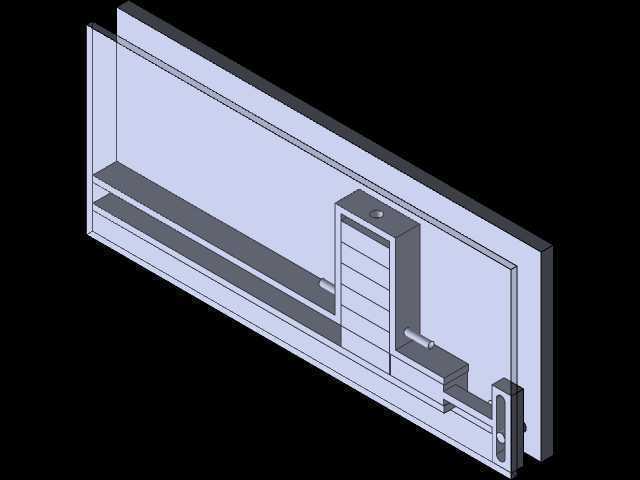

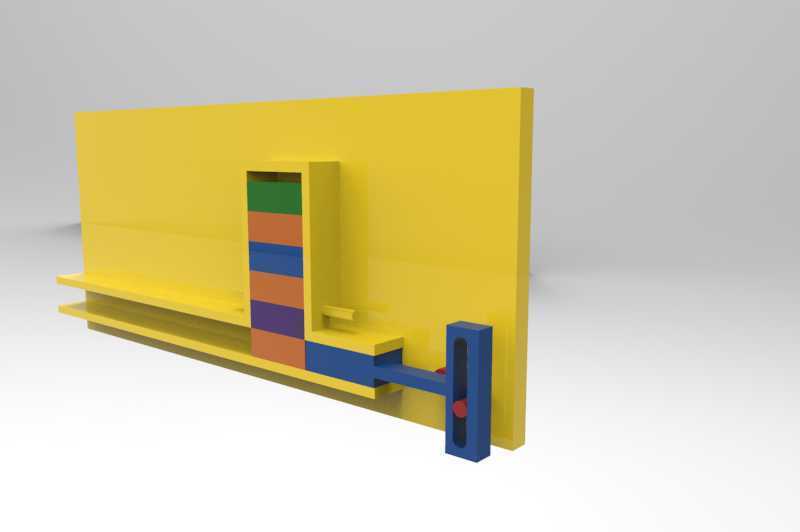

　　这套送料机构主要面向小型块状、层叠码放物料的工位间精准送料场景，常见于小五金件装配线、包装工序前段上料、电子元器件分料工位，替代传统人工逐件放料的作业模式，解决人工送料节拍不稳定、对位偏差大的问题，适配连续化生产的节拍要求。从功能实现逻辑来看，机构核心采用曲柄滑块传动结构，通过偏心轮的连续回转运动，转化为推送滑台的直线往复动作，每次推送行程固定，可将料仓内最底层的单块物料平稳推送至下游接料工位，推送到位后滑台自动回退，料仓内上层物料依靠自重下落补位，完成单次送料循环，整个动作过程无冲击，不会对物料表面造成刮擦损伤，适配表面质量要求较高的工件输送。设计阶段优先考虑了料仓的容料量与补料便捷性，立式L型料仓的侧壁做了可调节式槽位设计，

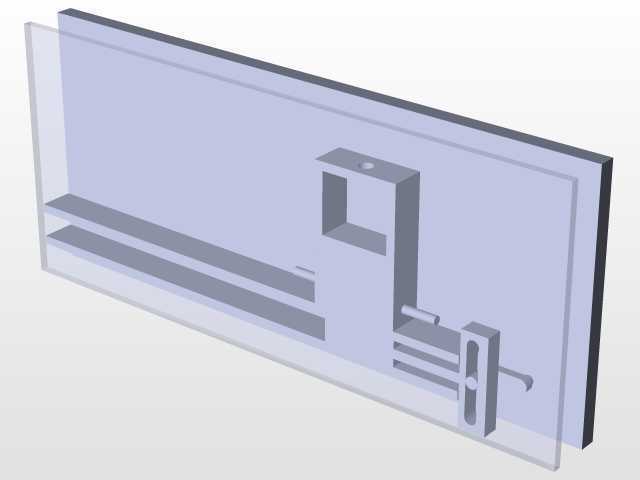

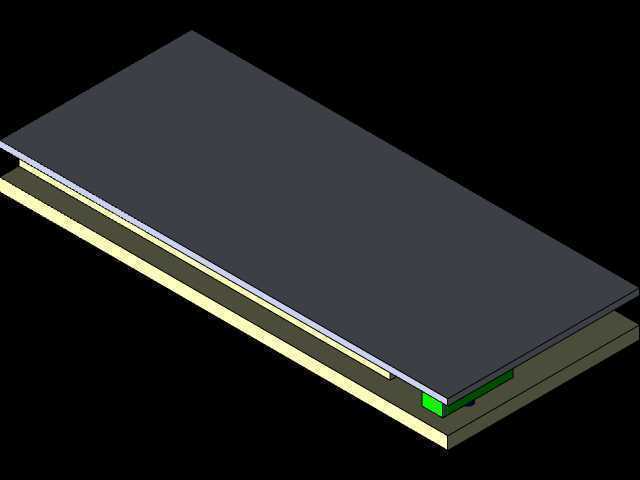

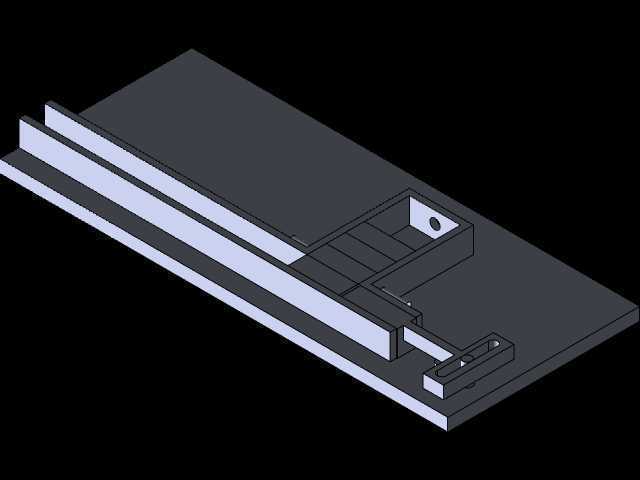

　　可根据物料的实际宽度调整料仓内部净空，无需更换整套料仓组件就能适配一定尺寸范围内的块状物料，减少换型调整的时间成本；料仓底部与推送滑台的间隙控制在0.2-0.5mm之间，既保证滑台往复运动无卡滞，又避免物料卡入间隙造成机构卡死。安装边界方面，整套机构采用背板式安装结构，所有传动组件、料仓、滑台都集成在一块立式安装基板上，基板上预留了标准的安装孔位，可直接固定在生产线的铝型材机架或者设备工作台面上，不需要额外设计复杂的安装支架；机构的横向占用宽度控制在400mm以内，纵向伸出长度不超过200mm，整体高度根据料仓容料量可在300-500mm区间调整，不会占用过多的生产线排布空间，适合在紧凑的工位布局中使用。

　　传动部分的设计做了可靠性优化，曲柄与滑台的连接采用带自润滑轴承的铰接结构，长期往复运动下磨损量极小，日常维护只需要定期在滑动导轨面涂抹少量润滑脂即可，不需要频繁拆解更换易损件；滑台的运动行程可通过调整偏心轮上的曲柄销位置进行微调，适配不同长度尺寸的物料推送需求，调整过程不需要拆卸主体结构，只需要松开锁紧螺钉调整位置后重新锁紧就能完成参数变更。在实际工况适配中，这套机构的送料节拍可通过调整驱动端的转速进行灵活调整，最快可实现每分钟60次的稳定送料，最慢可调整至每分钟10次以下，适配不同生产节拍的下游设备，不会出现物料堆积或者送料跟不上的情况；料仓的出料口位置做了导向倒角设计，物料被推送出仓时会顺着倒角方向平稳滑入接料位，不会出现跳料、

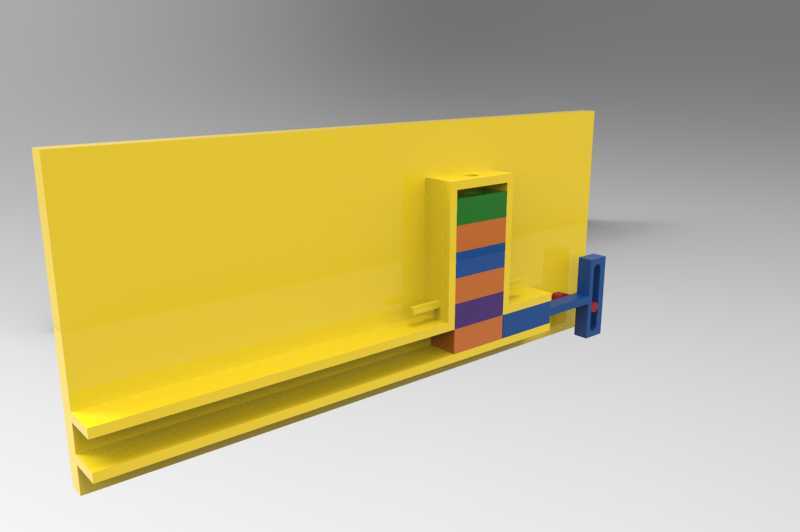

　　偏位的问题，保证下游工序的取料或者加工定位精度。从结构细节来看，推送滑台的前端做了台阶式推头设计，推头的高度刚好与单块物料的厚度匹配，推送时只会接触最底层的单块物料，不会带动上层物料移位，避免出现一次送多件的故障；背板后侧的传动组件全部做了遮挡防护，避免生产过程中的粉尘、碎屑落入传动铰接点造成卡滞，提升机构在多尘生产环境下的适应能力。整套机构的运动逻辑经过运动仿真验证，所有运动部件在全行程内无干涉，滑台在行程起点和终点的加速度曲线平滑，没有刚性冲击，运行时的振动和噪音都控制在较低水平，适合在装配车间、包装车间等对作业环境噪音有要求的场景使用。
