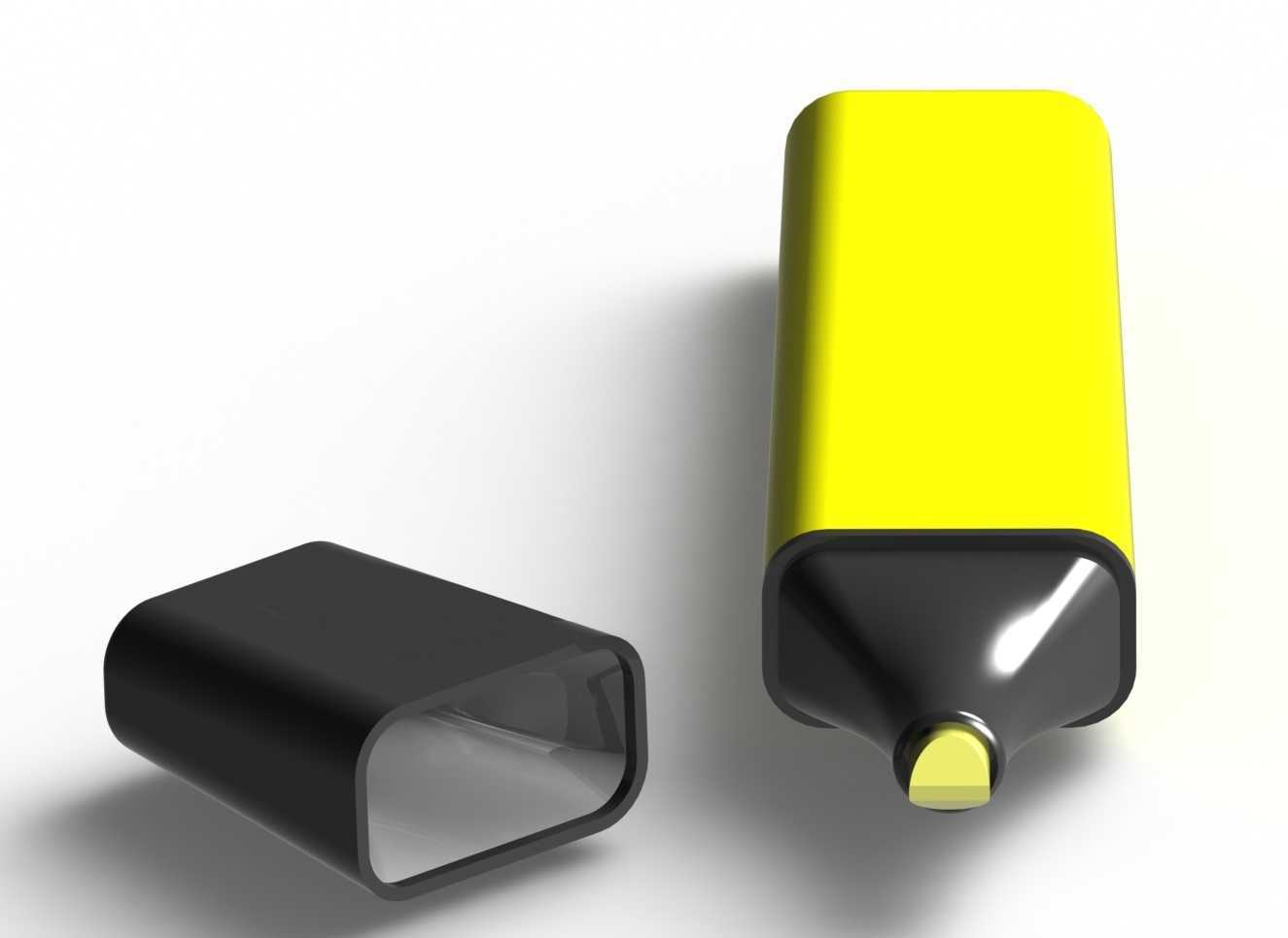

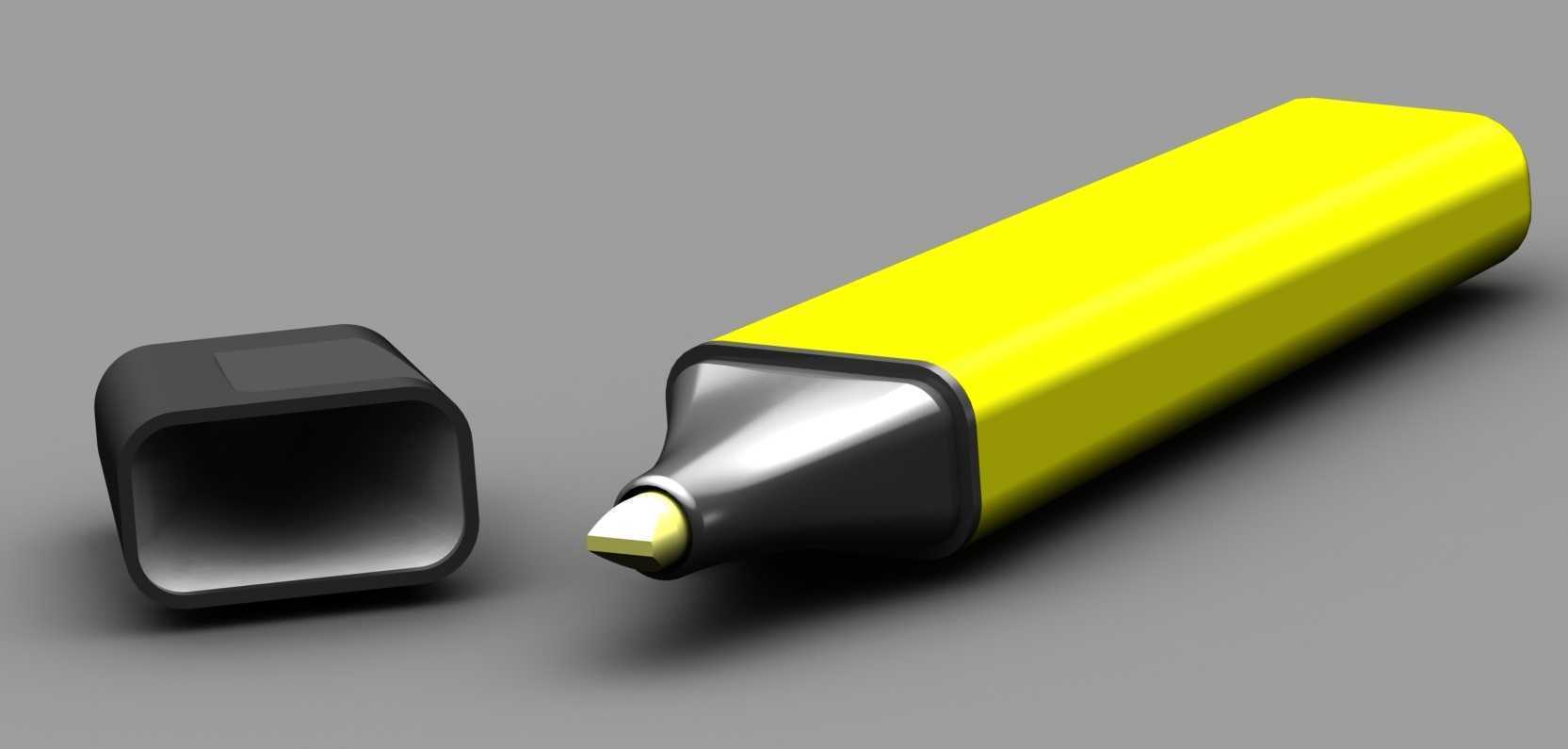

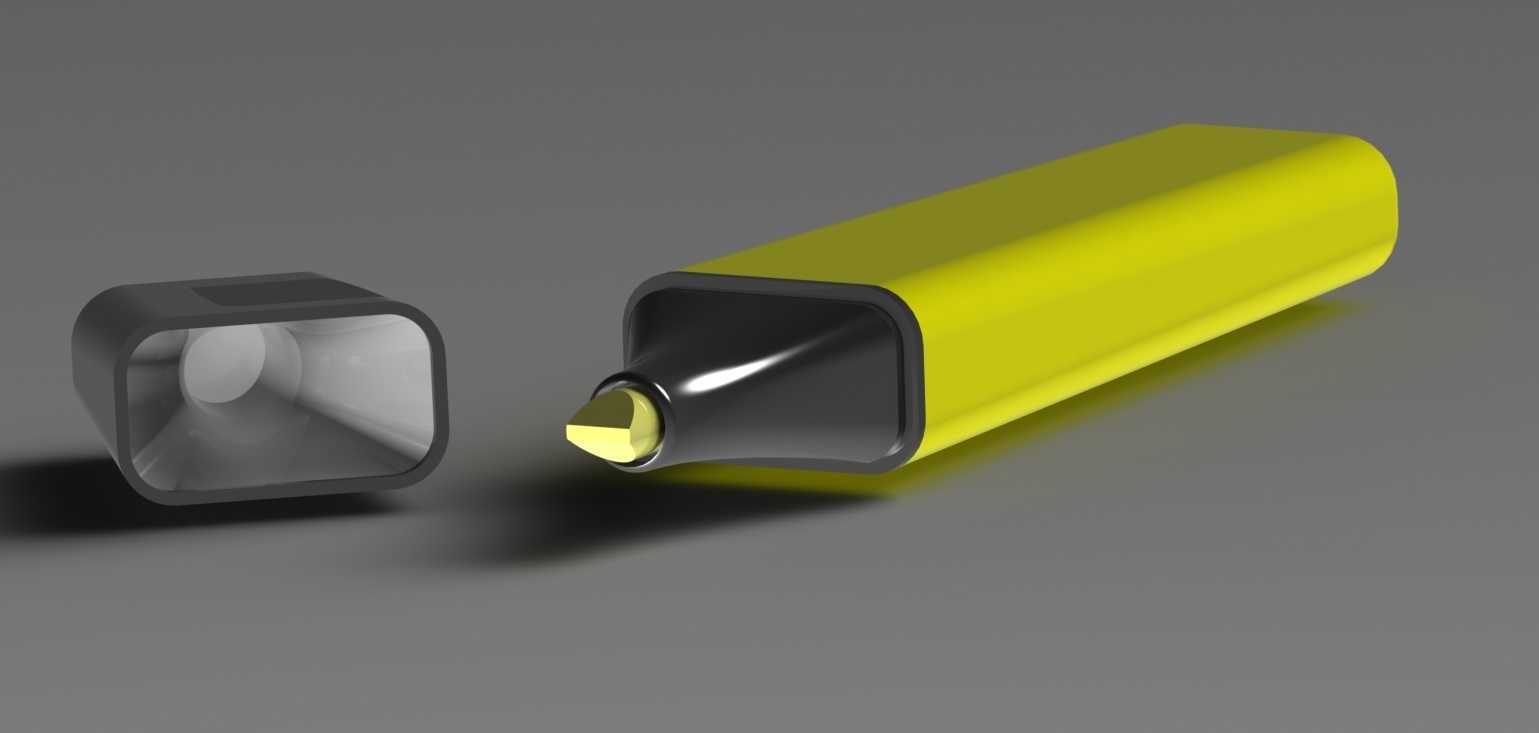

斜头荧光记号笔外观结构三维建模

　　日常办公、教学标注、工业生产现场标识场景中，斜头荧光记号笔是高频使用的手持标注工具，其结构设计直接影响握持手感、出墨均匀度与长时间使用的可靠性。这款记号笔的整体结构分为笔帽、笔身主体、笔头组件三个核心部分，笔身采用方中带圆的过渡截面设计，既避免了纯圆形笔身易滚落桌面的问题，又通过棱边的大圆角处理贴合手掌握持曲面，长时间手持标注时不会硌手。笔身的截面尺寸经过反复调校，横向宽度控制在适合成人拇指与食指捏持的范围，整体长度匹配常规裤兜、文具袋的收纳尺寸，笔帽与笔身的配合采用过盈卡扣结构，配合段设置环形定位筋，既保证笔帽扣合后不会意外脱落导致笔头干涸，又能在插拔时提供清晰的到位反馈，不会出现过紧难以拔开或者过松容易脱落的问题。

　　笔头部分采用斜切式纤维头结构，斜切角度经过实际使用验证，既可以通过斜面宽边划出覆盖2-3行印刷文字的宽幅高亮标记线，也可以通过笔尖锐角部分划出细线条用于单字标注、箭头绘制等精细化标识需求，笔头根部的密封座与笔身前端的内孔采用过盈配合，能够有效阻止笔身内部存储的荧光墨水挥发，同时保证笔头与内部导墨棉芯的紧密接触，避免出墨断续或者墨量过大洇透纸张的问题。设计过程中首先从实际使用场景的人机需求出发，先确定握持段的截面轮廓与整体长度，再反向推导内部储墨腔的容积，保证在常规使用频率下的续航能力，笔身壁厚均匀，适配注塑成型的工艺要求，所有棱边都做了脱模斜度处理，避免注塑生产时出现粘模、拉伤的问题，外表面没有多余的凸起结构，

　　既方便后期印刷品牌标识，也能减少日常使用中的积灰死角。笔帽内部设置有密封胶圈的安装位，扣合后胶圈会压紧笔头前端的外露部分，完全阻断墨水挥发的通道，笔帽外侧的防滑筋位置对应手指捏持拔帽的施力点，插拔笔帽时不需要施加过大的握力。从安装边界来看，这款记号笔的所有零部件都采用同轴装配逻辑，笔身前端的内孔台阶定位笔头组件，笔帽与笔身的配合段设置统一的定位基准，装配时不需要额外的工装定位即可完成快速组装，生产装配效率高。笔身尾部做了微弧收边处理，放置在倾斜桌面时不会因为尾部棱角导致硌痕，同时笔身整体的重心靠近笔头握持段，手持书写时不会出现头轻脚重的坠手感，长时间标注作业时手腕的疲劳度更低。针对工业现场使用的场景，

　　笔身外壳采用耐常见有机溶剂的PP材质，即使接触到车间常见的酒精、轻质油污也不会出现表面开裂、印字脱落的问题，笔头的纤维材质经过耐磨处理，在普通打印纸、铜版纸、甚至光滑的工件表面临时标记时都不会出现笔头掉毛、变形的问题。
