双轮导向绳索牵引传动机构

　　这类绳轮传动结构常出现在需要长距离柔性传动、往复牵引的工况中，比如轻型物料输送线的推拉工位、小型升降设备的牵引端、自动化仓储的货箱移位机构，甚至是教学演示用的传动实验台架上，相比刚性齿轮、链传动，它的布局灵活性更高，能绕过安装面的障碍物实现非直线路径的动力传递，不需要严格保证传动副的同轴度，对安装基座的加工精度容忍度更高。

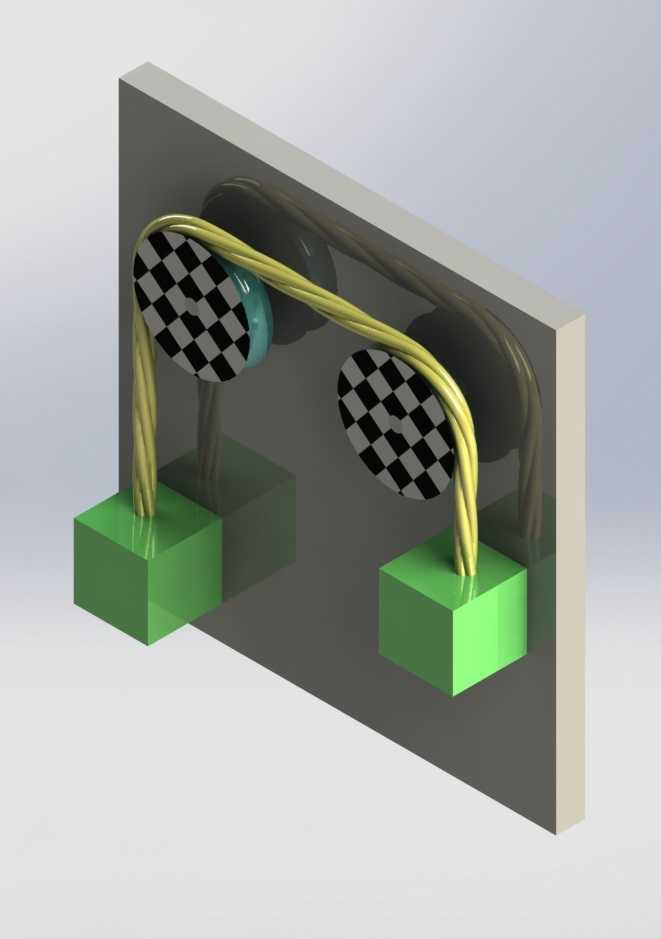

　　从结构组成来看，这套机构包含两个带轮槽的导向绳轮、两根编织结构的牵引绳索、两个底部固定安装座，以及一块用于承载整套轮组的立式安装背板。绳轮的轮槽做了适配绳索直径的圆弧过渡设计，槽深大于绳索半径，能避免绳索在受拉时从轮槽脱出，轮体内部嵌装了低摩擦衬套，可直接套在固定于背板的销轴上转动，不需要额外加装复杂的轴承组件，适合低速、轻载的牵引场景，日常维护只需要定期检查绳索磨损情况即可，维护成本极低。

　　设计这套结构的时候，首先要确定的是牵引行程对应的绳索有效长度，两个绳轮的中心距需要匹配绳索的弯曲半径，不能让绳索在轮槽处出现过小的弯折角度，否则会大幅降低绳索的使用寿命，一般来说绳索的弯曲半径要大于绳索自身直径的8倍，这套结构里的轮径选择就刚好满足这个要求，不会让绳索产生额外的弯折疲劳。安装背板采用平板式结构，四个角位预留了安装孔位，可以直接通过螺栓固定在设备的立式机架上，不需要额外设计复杂的连接支架，底部的两个安装座是绳索的末端固定点，座体上开有绳索压接槽，安装时可以将绳索端头嵌入槽内，用紧定螺钉压合固定，能承受额定范围内的轴向拉力，不会出现绳索滑脱的问题。

　　在实际安装调试时，需要先将两个绳轮通过销轴固定在背板的预设孔位上，保证两个绳轮的轮槽处于同一平面，避免绳索运行时出现偏磨，随后将绳索依次绕过两个绳轮，两端分别固定在底部的两个安装座上，调整绳索的张紧度，既不能过松导致绳索在轮槽内打滑跳动，也不能过紧让绳轮轴承受过大的径向力，张紧度调整到位后再将安装座的固定螺栓锁死，整套机构就可以投入使用。这类结构的传动噪音极低，运行过程中没有金属啮合的冲击声，适合对噪音有要求的车间工位使用，同时绳索本身具备一定的弹性缓冲能力，能在牵引端遇到轻微卡滞时吸收部分冲击载荷，保护后端的驱动部件不会因为瞬时过载出现损坏。

　　从安装边界来看，整套机构的立式安装背板厚度不需要过厚，采用普通Q235钢板加工即可满足刚度要求，不会因为绳索的拉力产生明显的形变，背板的整体尺寸刚好覆盖两个绳轮的转动范围，不会出现轮体转动时和周边其他设备部件干涉的问题，底部的两个安装座突出背板的高度较低，不会占用过多的设备下部空间，适合在空间紧凑的设备内部布置。如果需要调整传动比或者牵引行程，只需要更换对应直径的绳轮、调整两个绳轮的安装孔位、更换对应长度的绳索即可，不需要对整体结构做大规模改动，具备不错的改型适配能力，能快速匹配不同参数的牵引需求。
