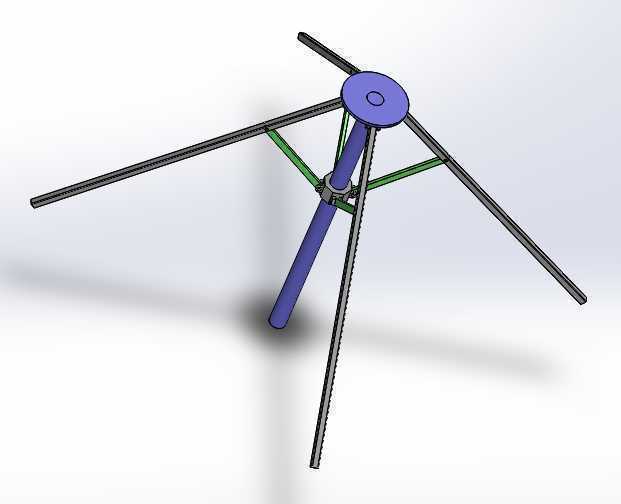

可展收伞式连杆支撑机构三维结构

　　这类伞式展收机构的核心应用场景集中在需要快速展开、收拢且具备稳定径向支撑能力的工程领域，比如户外临时支撑作业的便携支架、小型可展收作业平台的支撑骨架、应急救援类设备的快速撑开结构，甚至部分轻量化可展收天线的支撑基体也会采用同源的连杆逻辑，核心是利用中心滑套的轴向位移，带动多组周向均匀分布的撑杆同步完成角度变化，实现整体结构从收拢的细长状态到展开的多足支撑状态的快速切换，不需要额外的复杂锁止结构就能依靠连杆的死点位置获得足够的支撑刚度。

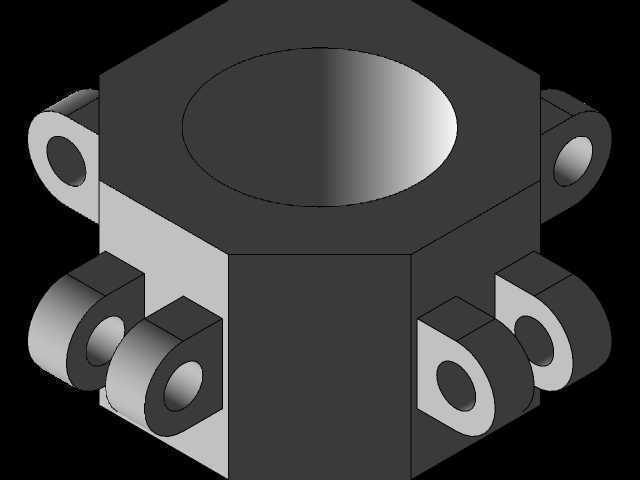

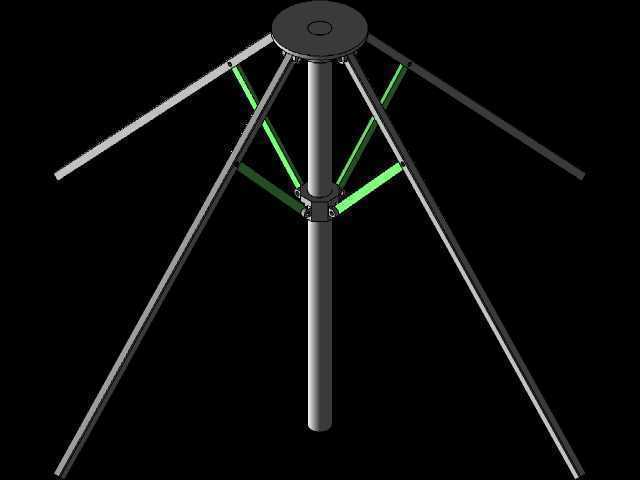

　　从实际功能特性来看，这套机构的核心运动逻辑完全依靠铰接副的配合实现，中心主杆作为整个结构的承载基体，表面做了适配滑套移动的光整处理，滑套与主杆之间采用间隙配合，保证轴向移动时无卡滞，同时周向不会出现多余晃动。周向均匀分布的六根主撑杆末端与顶部固定圆盘的边缘铰接，每根主撑杆中段位置都通过短连杆与中心滑套的外缘铰接，当滑套沿着主杆向上移动时，短连杆会推动主撑杆绕顶部铰接点向外转动，整个支撑半径逐步扩大，当滑套移动到设计的上极限位置时，短连杆与主撑杆的夹角刚好进入机构死点区间，此时即使主撑杆末端承受径向或者轴向的载荷，也不会推动滑套反向移位，不需要额外添加插销、卡扣等锁止零件就能维持展开状态的稳定性；当需要收拢时，只需要对滑套施加向下的轴向力，打破死点平衡，主撑杆就会在短连杆的带动下向内收拢，最终所有主撑杆都贴合在中心主杆的外侧，整体收拢后的径向尺寸仅比主杆直径大出撑杆本身的厚度，非常适合需要频繁转运、快速部署的作业场景。

　　在设计思路上，这套结构首先要确定的是展开后的目标支撑半径与收拢后的总长度约束，顶部固定圆盘的直径需要匹配主撑杆的铰接点分布，既要保证相邻主撑杆在收拢时不会出现干涉，也要保证展开时短连杆的传力路径处于最优角度，避免出现传动角过小导致的滑套受力过大问题。主杆的长度需要覆盖滑套的整个行程，同时预留出上下两端的安装接口，上端的圆盘中心设置有同轴的安装孔，可以直接对接需要支撑的上部作业部件，主杆的下端可以根据使用场景加装脚垫、固定座或者移动滚轮。所有铰接位置的销轴都采用间隙配合，销轴两端做防脱处理，保证多次展收循环后不会出现松脱，主撑杆与短连杆的截面尺寸根据额定承载需求计算确定，在保证抗弯强度的前提下尽可能做轻量化处理，降低整体结构的自重，方便单人操作完成展收动作。

　　从安装边界来看，这套机构收拢状态下整体为细长杆状，径向占用空间极小，可以直接放入狭长的设备收纳舱内，不需要预留多余的周转空间；展开状态下的支撑半径由主撑杆的长度与滑套的上极限位置决定，安装时只需要保证中心主杆处于垂直状态，展开后的各主撑杆末端就会处于同一水平面上，不需要单独调整每根撑杆的高度，对安装基面的平整度要求相对较低，即使在略有坡度的地面上，也可以通过微调滑套的位置来适配不同的地面高差，保证上部承载的部件处于水平状态。需要注意的是，这类机构的承载方向主要以垂直向下的轴向载荷为主，侧向载荷不能超过设计阈值，否则会打破连杆的死点平衡，导致机构意外收拢，在有较大侧向力的使用场景下，可以在滑套位置加装辅助锁止螺钉，将滑套与主杆进行刚性固定，进一步提升结构的抗侧向载荷能力。

　　在实际建模过程中，所有铰接零件的同轴度需要严格控制，尤其是滑套上的多个短连杆铰接孔，需要保证周向均布的角度误差在允许范围内，否则会出现某根撑杆动作不同步、展开后各撑杆受力不均的问题；主撑杆上的两个铰接点间距、短连杆的长度、滑套的行程距离这三个参数需要做联动匹配，建模时可以通过参数化关联的方式调整这几个数值，快速得到不同展开半径、不同收拢长度的衍生结构，适配不同的使用场景需求，不需要重新搭建整个装配体的约束关系。
