螺旋环绕式游乐设施极地过山车结构

　　该结构属于小型游乐设施的核心承载轨道总成，主要应用于室内主题乐园、商场儿童游乐区、小型户外亲子营地等场景，作为低龄儿童适配的迷你过山车类游乐载体，区别于大型户外弹射式过山车的高冲击设计，整体运行轨迹平缓，轨道落差控制在安全阈值内，适配身高1米至1.4米的儿童群体乘坐，单组座舱可容纳2名乘员，运行线速度控制在1.2m/s以内，全程无失重俯冲段，主打沉浸式环绕滑行体验。

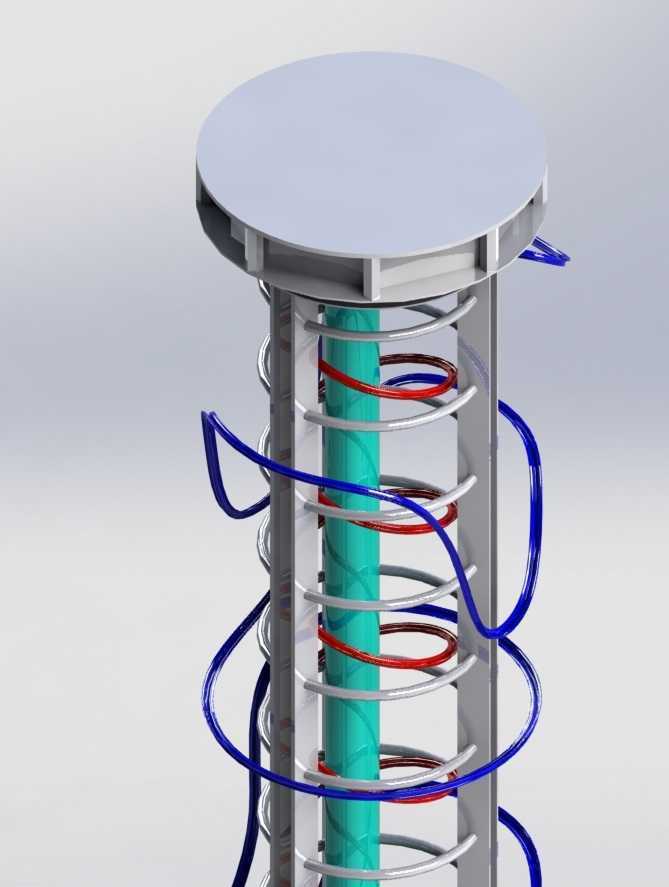

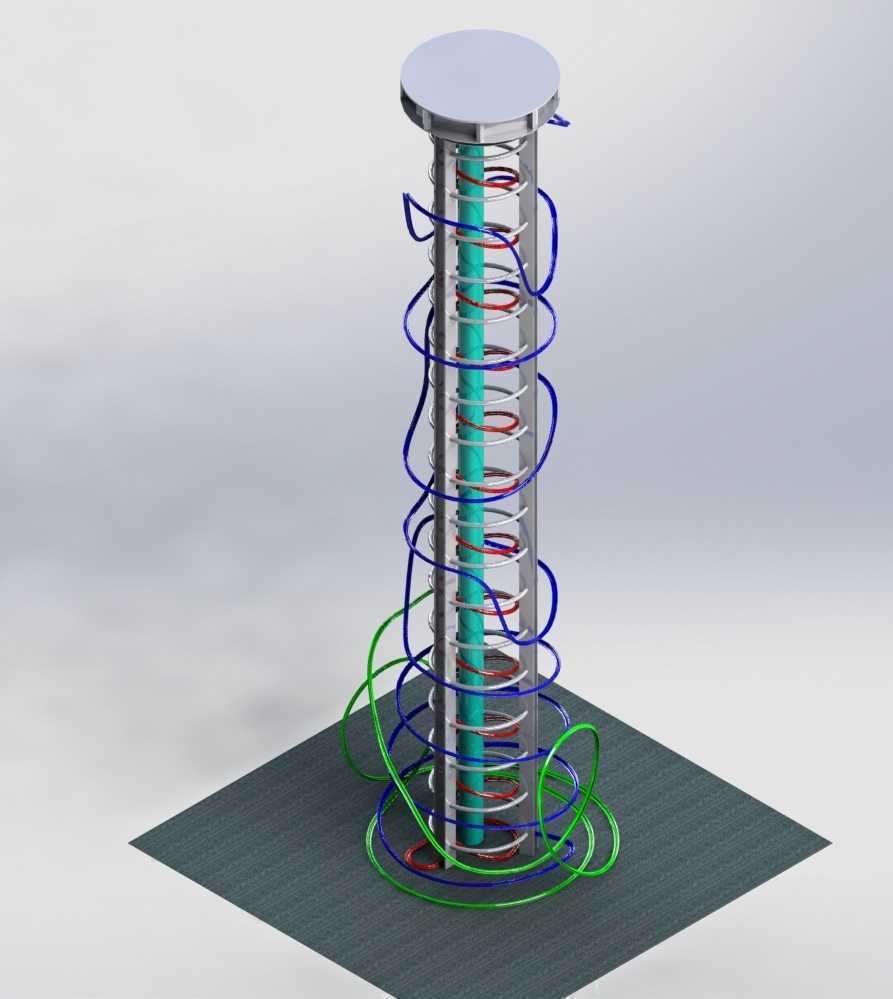

　　从结构组成来看，核心支撑为垂直布置的圆柱主立柱，立柱采用分段式法兰连接结构，底部通过预埋螺栓与混凝土地基固定，安装时需保证立柱垂直度公差不超过1/1000，避免轨道运行过程中出现偏载晃动。主立柱外侧嵌套金属螺旋导向轨，导向轨采用矩形截面冷弯型钢弯制而成，螺距沿立柱高度方向呈渐变设计：底部三分之一段螺距较大，对应滑行初始加速段，轨道平缓抬升；中段螺距收窄，对应匀速环绕段，滑行过程中保持稳定的离心力输出；顶部段螺距再次放大，对应滑行收尾减速段，配合末端制动结构实现平稳停靠。

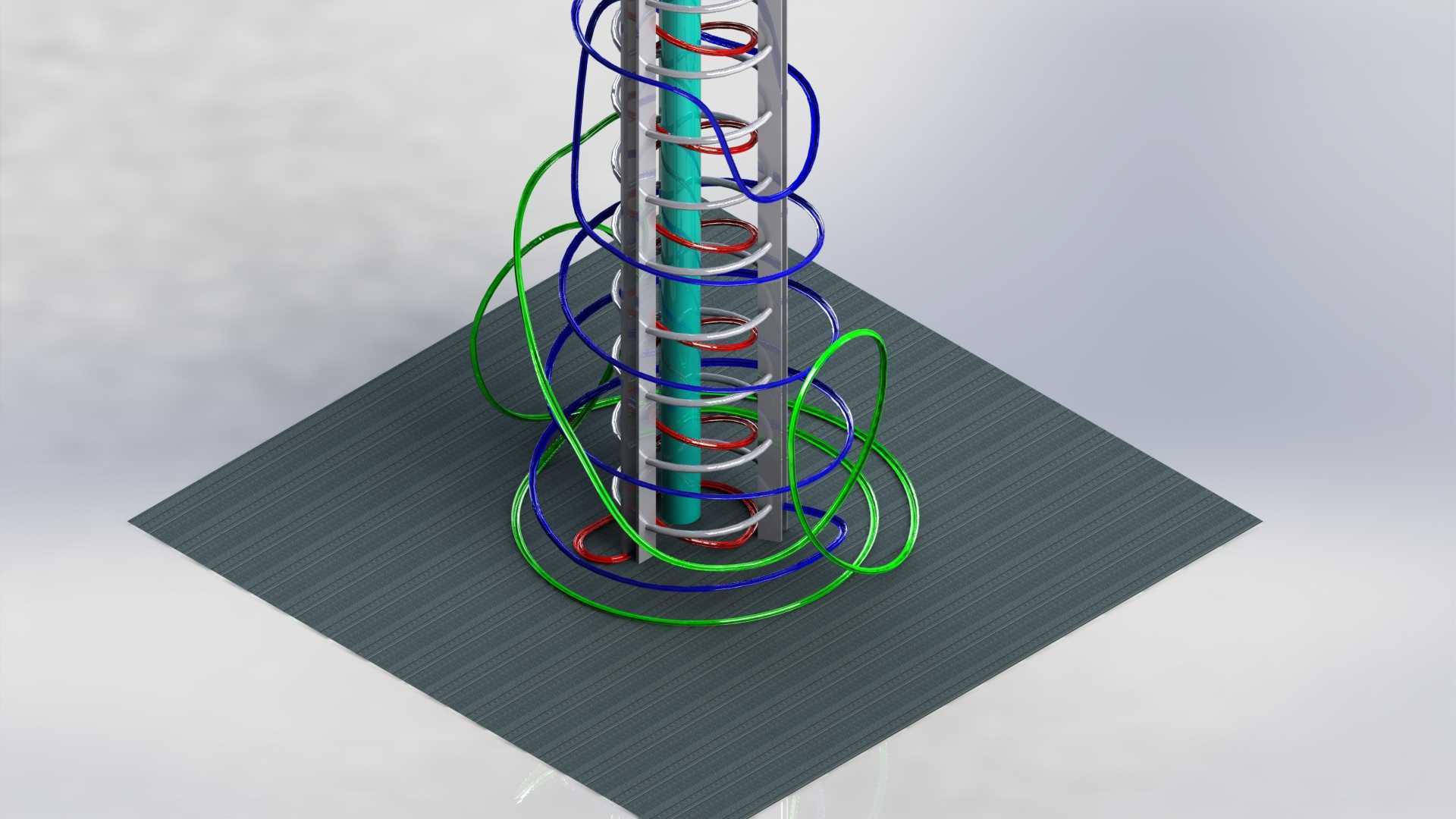

　　除主金属螺旋轨外，结构外侧布置三组彩色非金属辅助轨道，分别对应不同的滑行路径分支，三组轨道在底部交汇区完成换道衔接，可实现多座舱同时运行不干涉，换道处采用弹性拨叉结构，由底部气动单元驱动拨叉动作，实现不同轨道间的切换，拨叉动作行程控制在80mm，响应时间不超过0.5s，保证换道过程平顺无卡滞。轨道与主立柱之间采用均匀布置的悬臂支架连接，支架间距沿螺旋线等距排布，每个支架与立柱接触面设置橡胶减震垫，吸收滑行过程中产生的振动载荷，降低结构运行噪音，减震垫压缩量控制在2mm至3mm区间，兼顾支撑刚性与减震效果。

　　设计过程中首先根据目标场地的安装边界确定整体高度，整体结构外轮廓最大直径为2.2米，总高度为3.8米，安装时需预留周边0.8米的安全检修通道，顶部距离室内吊顶最小净空需不小于0.5米，满足消防与检修空间要求。轨道曲率半径经过反复验算，最小转弯半径不小于0.6米，保证座舱滑行过程中轮组与轨道的贴合度，避免出现脱轨风险，轮组采用聚氨酯包胶材质，与金属轨道接触时摩擦系数稳定在0.25至0.3区间，既保证足够的滑行驱动力，又能降低轮轨磨损。

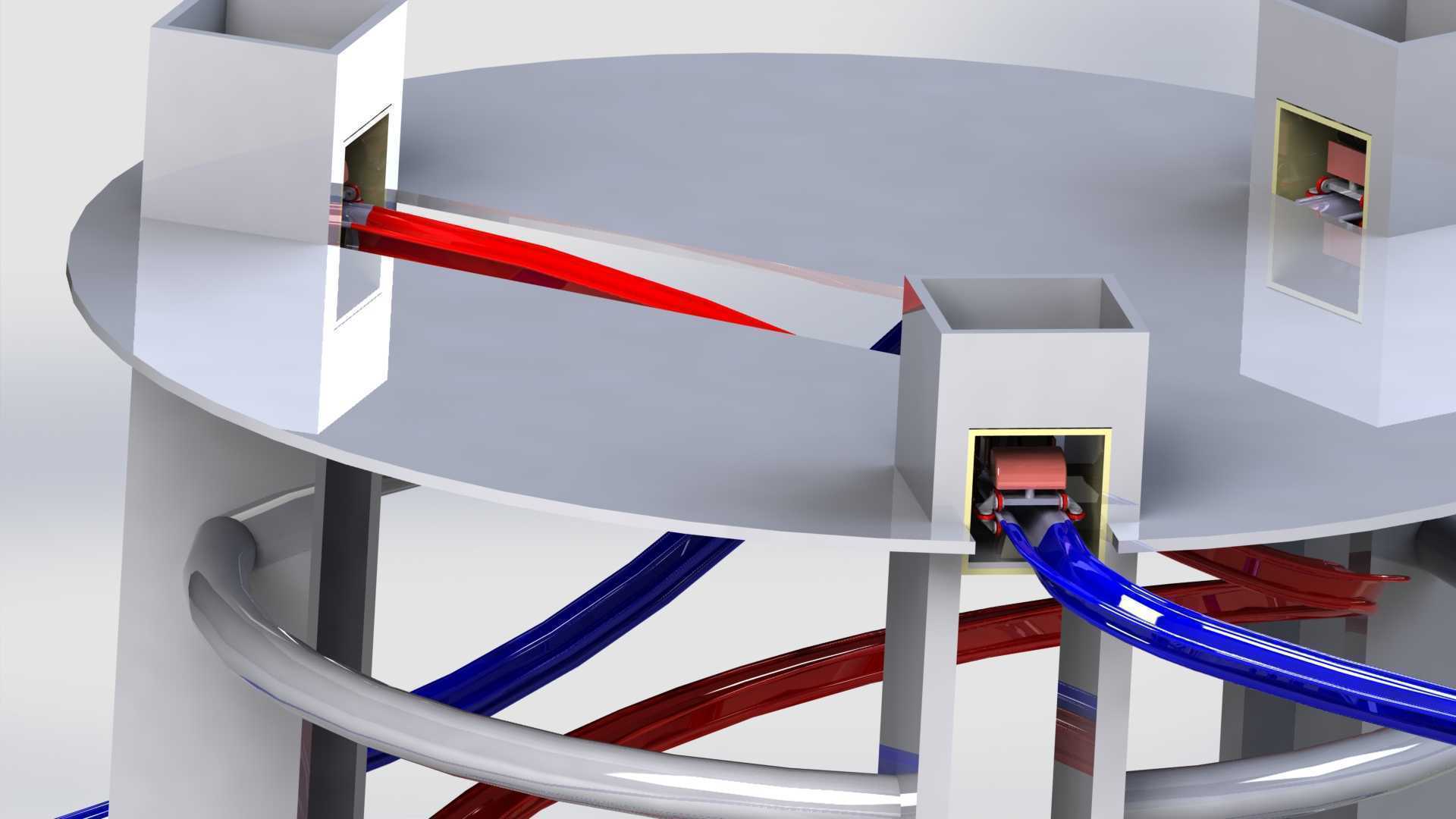

　　结构顶部设置圆形检修平台，平台周边安装1.1米高的安全护栏，平台承重不小于200kg，可供检修人员站立完成顶部轨道、制动单元的维护作业，平台与主立柱采用焊接连接，焊缝高度不小于6mm，焊接后做整体抛丸除锈处理，表面喷涂户外级聚酯粉末涂层，适应不同温湿度环境下的使用需求，涂层厚度控制在80μm至120μm，保证5年以上使用周期内不出现锈蚀脱落。底部轨道交汇区设置在方形安装基座上，基座表面铺设防滑花纹钢板，钢板下方设置称重传感单元，可实时监测每个座舱的载客重量，当总重量超过额定载荷的1.1倍时，系统自动锁止启动机构，避免超载运行带来的安全隐患。

　　在轨道线型设计阶段，采用样条曲线拟合螺旋路径，逐段校验轨道的平滑度，保证相邻轨道段的曲率变化率不超过0.1，避免滑行过程中出现突兀的加速度变化，给乘员带来不适。三组彩色辅助轨道分别采用不同的曲率组合，对应三种不同的滑行时长，最短路径滑行时长为45秒，最长路径滑行时长为70秒，可通过控制系统切换不同路径，丰富游乐体验。轨道的安装定位采用三维坐标放样，每个轨道连接点的位置公差控制在±1mm以内，保证轨道拼接处无阶差，座舱轮组通过拼接缝时无冲击异响。

　　从载荷校核角度，结构整体需承受动载系数1.5的冲击载荷，主立柱的抗弯截面模量经过验算，可承受最大侧向风载荷为0.3kN/㎡，满足半户外场景的使用要求。轨道连接螺栓采用8.8级高强度螺栓，所有螺纹连接部位均设置防松垫圈，避免长期运行过程中螺栓松动。制动单元设置在轨道末端，采用摩擦片式制动，制动力矩可根据座舱重量自动调节，保证制动距离控制在0.5米至0.8米区间，制动过程减速度不超过2m/s²，避免急停给乘员带来磕碰风险。
