Solidworks平台下的橡胶车轮结构建模

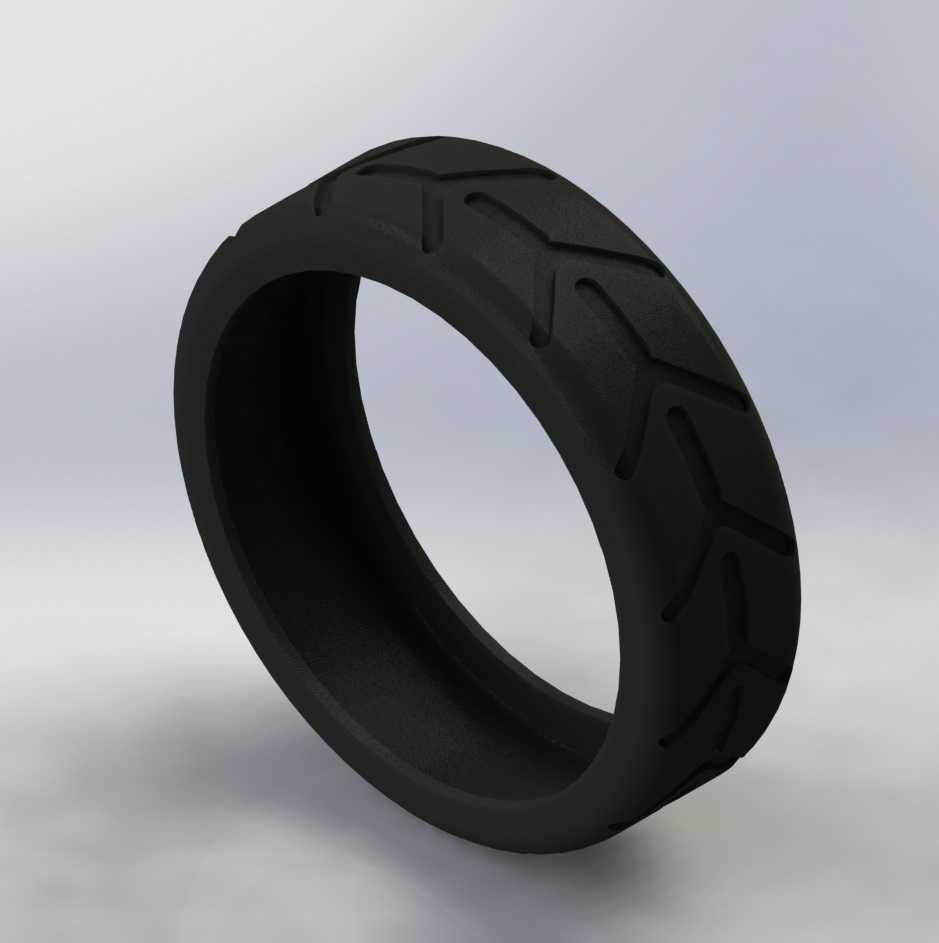

　　行走轮作为各类移动载具、小型代步设备、工业巡检机器人的核心接地部件，其结构设计直接决定设备的通过性、行驶平顺性与抓地表现，本次建模的橡胶车轮主体采用环形闭合结构，胎面设计有交错排布的块状防滑花纹，花纹沟槽深度根据常规使用场景的排水、排屑需求设定，避免在湿滑路面或者有细碎杂物的厂区路面行驶时出现打滑问题。从实际应用场景来看，这类小尺寸橡胶车轮既可以适配小型电动代步车的从动轮组，也可以作为工业AGV小车、巡检机器人的行走轮使用，部分低速物流周转车的替换轮组也会采用同结构的设计方案，不同场景下对轮体的载荷要求、安装配合尺寸存在差异，建模过程中预留了轮毂安装位的参数化调整接口，可根据实际匹配的轮毂直径、轮轴孔径快速调整胎体的内圈尺寸，不需要重新绘制整体胎面轮廓。

　　设计过程中首先确定胎体的断面轮廓，常规橡胶轮胎的断面并非标准矩形，胎侧位置设计有平缓的过渡圆弧，一方面可以缓冲行驶过程中受到的侧向冲击，避免胎侧应力集中导致橡胶开裂，另一方面也能在轮组安装时提供足够的形变余量，方便胎体卡入轮毂的定位卡槽。胎面的花纹排布采用周向交错的布局，相邻花纹块之间的沟槽宽度控制在合理范围，既保证足够的接地面积降低单位面积压强，也能让路面的积水、细碎沙粒顺着沟槽排出，避免花纹被异物填塞失去防滑能力。建模时先绘制胎体的半断面草图，通过旋转特征生成胎体的基础环形实体，之后绘制单个花纹块的轮廓草图，通过包覆或者拉伸切除的方式生成单组花纹结构，再通过圆周阵列完成整圈花纹的排布，最后对花纹块的边角做圆角过渡处理，模拟实际橡胶件的脱模倒角，避免应力集中点的出现。

　　从安装边界来看，该车轮的内圈直径需要与配套轮毂的外圈直径保持过盈配合，过盈量根据橡胶材质的邵氏硬度调整，常规邵氏60度左右的橡胶轮，过盈量控制在单边1-2mm即可，既保证胎体与轮毂结合牢固不会在行驶中出现相对滑动，也不会因为过盈量过大导致胎体安装困难或者内圈被撑裂。轮体的轴向宽度需要匹配安装位的轴向空间，预留出两侧轮挡的安装位置，避免轮组转动时与周边的车架结构、传动部件发生干涉。胎面的外圆直径决定了轮组的滚动半径，直接影响设备的行驶速度计算与里程统计，建模时将外圆直径设置为可驱动的全局参数，调整该参数时胎侧轮廓、花纹排布位置都会同步更新，大幅提升同系列不同尺寸轮组的设计效率。

　　实际工程应用中，这类橡胶车轮的受力工况需要考虑垂直载荷、行驶时的切向摩擦力、转向时的侧向力三个主要方向，胎体的壁厚设计需要兼顾缓冲性能与承载能力，壁厚过薄会导致承载能力不足，长时间大载荷使用下胎体容易出现永久变形，壁厚过厚则会降低胎体的缓冲能力，行驶过程中的震动会直接传递到车架，影响搭载设备的运行稳定性。建模过程中对胎体的壁厚做了等比例的参数化设置，调整壁厚参数时胎侧的过渡圆弧会自动适配，保证断面轮廓的平滑过渡，不会出现壁厚突变的情况。胎面花纹块的高度也与使用场景强相关，室内平整路面使用的轮组花纹高度可以适当降低，减少滚动阻力降低行驶噪音，户外非铺装路面使用的轮组则需要更高的花纹块，提升抓地能力与花纹的耐磨寿命，建模时将花纹高度设置为独立参数，可根据实际使用场景快速调整，不需要重新绘制花纹的基础轮廓。

　　在结构细节处理上，胎体内圈与轮毂配合的位置设计有一圈定位凸筋，对应轮毂外圈的定位凹槽，安装时凸筋卡入凹槽后可以进一步限制胎体与轮毂的相对轴向窜动，即使在急加速、急刹车或者侧向受力较大的情况下，胎体也不会从轮毂上脱出。胎侧位置预留了动平衡调整的工艺余量，实际生产中完成胎体与轮毂的装配后，可以在胎侧的余量位置添加平衡块，修正轮组的动平衡精度，避免高速转动时出现跳动问题。建模时所有的特征都采用全参数化的关联设计，修改任意全局参数后相关的子特征都会自动重建，不需要逐个调整尺寸，对于同系列不同规格的轮组设计来说，这种建模方式可以减少70%以上的重复建模工作量，也能避免手动修改尺寸时出现的特征报错问题。

　　从生产制造的角度来看，该车轮的结构完全适配常规的橡胶硫化模压工艺，建模时已经考虑了模具的脱模斜度，所有沿脱模方向的面都设置了合理的斜度，花纹块的侧面也做了对应的斜度处理，避免模压成型后脱模困难，也能减少模具加工时的清角工作量。胎体的所有边角都做了圆角处理，没有尖锐的棱角，既可以避免生产过程中橡胶件出现应力开裂，也能防止使用过程中尖锐边角划伤操作人员或者磕碰其他部件。
