车载嵌入式透明饮料杯托结构设计

　　做车载内饰结构设计快十年，经手的杯托方案少说也有二十多版，这次的嵌入式杯垫结构，是针对乘用车主副驾中控区域置物需求做的优化版本。先从实际使用场景说，日常通勤路上放瓶装水、随手买的奶茶、带盖咖啡杯是高频需求，不少老车型的杯托要么深度不够，过减速带时杯子容易晃洒，要么边缘没有限位，直径稍大的杯子放不进去，直径小的又晃得厉害，这个结构就是冲着解决这些痛点来的。

　　设计初期先摸了常见饮品容器的尺寸边界，常规瓶装饮用水直径在65-70mm区间，中杯奶茶杯直径多在75-80mm，带隔热套的咖啡杯直径最大到85mm，所以杯垫的承托内圈做了自适应的限位结构，不是硬卡尺寸的死结构。承托面用了透明PC材质的可视化设计，一方面能直观看到杯底有没有洒漏的液体，方便日常清理，另一方面透明材质和中控深色内饰搭配不会显得突兀，不会像纯黑塑料件那样积灰就特别显眼。

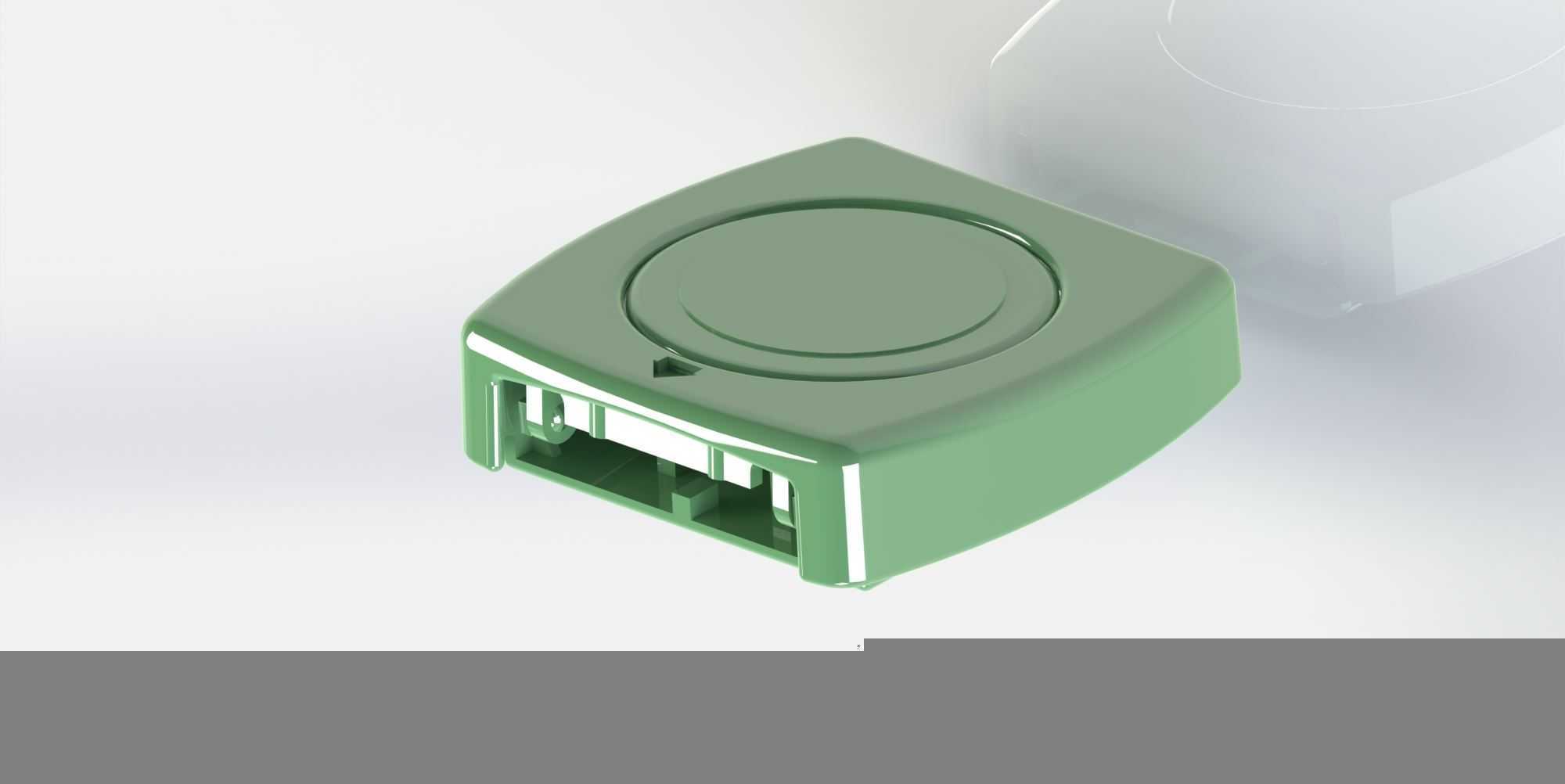

　　安装边界上，这个杯垫是适配主流A级、B级乘用车中控扶手前端的预留安装位，整体外轮廓做了和安装槽匹配的切角，不用额外打孔，直接卡入原有杯托槽位就能固定，底部做了3mm厚度的弹性缓冲层，车辆行驶过程中产生的振动能被缓冲层吸收，不会出现杯子和硬塑料碰撞的异响。之前做过的几版方案，杯壁是直上直下的结构，夏天放冰饮的时候，杯壁凝结的冷凝水会顺着杯身流到中控缝隙里，时间长了容易积灰发霉，甚至渗到中控内部的电路接插件上，这次特意在承托面外圈做了一圈2mm深的导水环槽，洒漏的液体、冷凝水都会先存在环槽里，不会往周边流，清理的时候直接把杯垫拿出来倒掉积水擦干净就行，不用拆中控饰板。

　　结构细节上，杯垫的承托面不是完全平的，做了1.5度的内倾角度，杯子放上去之后重心会自然往中心靠，不会因为车辆加速刹车往侧边滑。边缘的限位筋做了圆弧过渡，没有尖锐棱角，拿取杯子的时候不会刮到杯身的贴纸或者隔热套，也不会划手。之前有方案用了过硬的塑料材质，冬天低温环境下材质变脆，杯子稍微用力放下去就容易裂，这次选的透明材质加了耐低温改性配方，零下二十度的环境下也不会出现脆裂问题，夏天车内暴晒到六十度以上也不会变形释放异味。

　　实际装车测试的时候，特意找了不同直径的容器做适配，从55mm直径的小罐装功能饮料，到85mm直径的大杯果茶，都能稳定放置，连续在颠簸路段行驶半小时，杯子没有出现倾倒、晃洒的情况，环槽里的积水也没有晃出来。和传统的橡胶杯垫比，这个结构的限位能力更强，不会因为橡胶老化变形导致固定失效，和原厂集成的硬塑料杯托比，多了缓冲和导水的功能，后期更换也方便，不用改动原车的任何结构。做内饰结构最忌讳的就是为了好看牺牲实用性，这个杯垫的设计没有做多余的装饰造型，所有结构都是围绕使用过程中的痛点来的，从安装适配到日常使用、后期清理的全流程都做了考量，不会出现装上去好看但用起来麻烦的问题。
