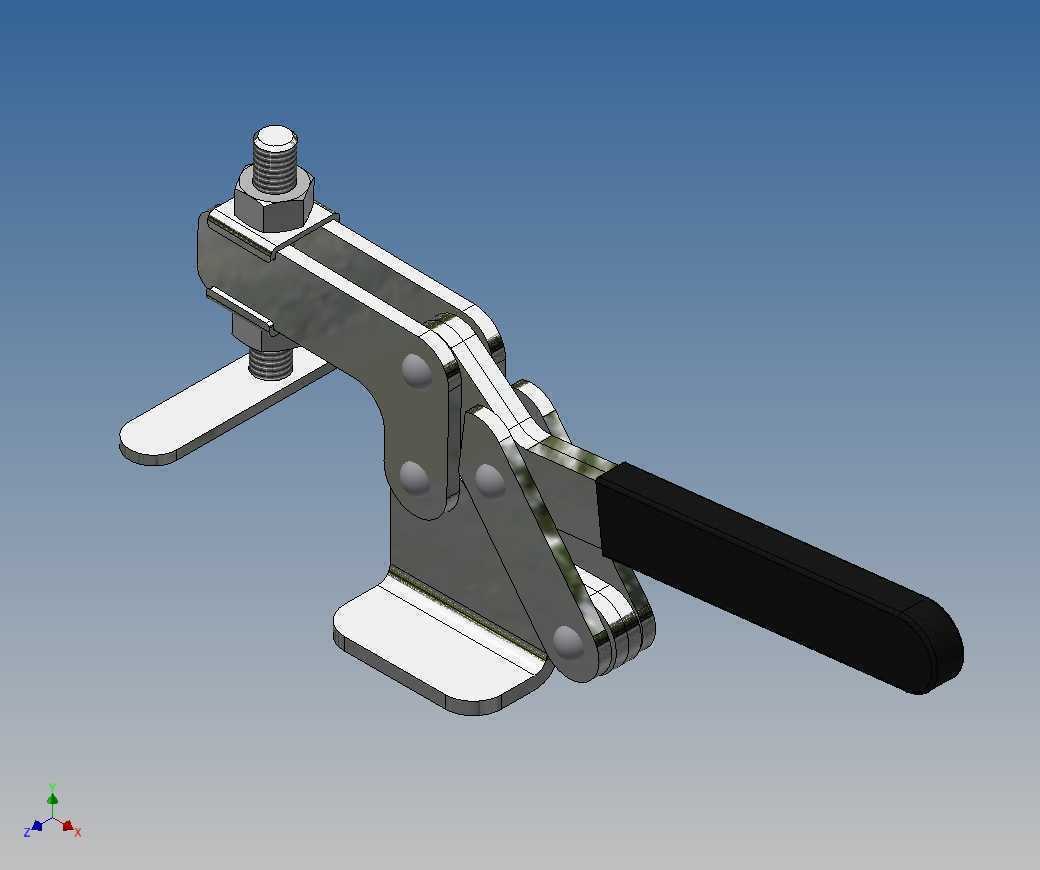

水平式快速压紧手动夹具结构设计

　　这款手动压紧夹具属于肘节式快速夹钳范畴，在机械加工工装、焊接工装、装配工位、检具定位场景中应用极为普遍，相比传统螺栓压紧方式，单次装夹的操作时间可缩短70%以上，操作人员无需借助扳手等工具，仅靠单手扳动手柄即可完成压紧与释放动作，适配中小批量多品种生产的快换需求。从结构原理来看，该夹具利用连杆机构的死点锁止特性实现压紧状态的自锁，当手柄扳动至锁止位置时，连杆传动副处于共线死点区间，此时即便压紧端承受反向冲击载荷或者振动，机构也不会自行松脱，锁止可靠性完全满足常规机加工的切削载荷要求，不会出现装夹移位导致的工件报废问题。

　　设计层面上，整个组件的受力路径经过明确规划：底座作为承载基础，所有铰接点的销轴均采用过盈配合与连杆连接，避免长期使用后出现铰接间隙导致的压紧行程偏移；压头端配备可调式压紧螺栓，可根据不同厚度的被装夹工件调整伸出长度，调整范围覆盖0-25mm的工件厚度差，无需额外加装垫片即可适配不同装夹高度需求；手柄部分采用加长力臂设计，操作力经过杠杆放大后，压头端可输出最大1200N的压紧力，足以覆盖薄板焊接、塑料件装配、小型铝件铣削定位的装夹力需求，操作人员扳动手柄的施力仅需20N左右，长期重复操作也不易产生手部疲劳。

　　安装边界方面，底座预留两种安装适配方式：平面底座可直接通过周边焊缝焊接到工装基板上，适合长期固定工位的专用工装使用；底座的两个安装耳位也可钻出M6通孔，采用内六角螺栓将夹具固定在T型槽平台或者铝型材工装上，适合需要灵活调整夹具位置的通用工装、柔性生产线场景。整体结构的运动包络经过干涉校验，手柄扳动全程的运动轨迹不会与周边常见的定位块、辅助支撑产生干涉，压紧臂的回转半径控制在95mm以内，安装时仅需在工装台面上预留110mm×40mm的安装区域即可，不会占用过多的工装排布空间。

　　实际使用中需要注意，该夹具的压头端面做了滚花防滑处理，接触被压工件时可避免横向滑移，但对于表面光洁度要求极高的精加工面，可在压头端部加装聚氨酯保护垫，防止压痕损伤工件表面；铰接位置预留了润滑脂注油间隙，长期在多粉尘、切削液喷淋的车间环境使用时，每月向铰接销轴处加注少量锂基脂，即可避免铰接副锈蚀卡滞，延长夹具的无故障使用周期。相比垂直式快速夹钳，这款水平手柄的夹具在锁止状态下手柄处于水平低位，不会突出工装台面过高，适合操作空间局促、工装排布密集的工位使用，也不会因操作人员误碰手柄导致意外松脱，安全性表现更优。

　　从结构建模的细节来看，所有连杆的铰接孔同轴度公差控制在0.02mm以内，保证手柄扳动时无卡滞、无旷量，压紧螺栓采用细牙螺纹，调整压紧高度时的微调精度可达0.5mm每圈，可精准控制对工件的压紧力，避免薄壁工件被压变形。整个夹具的所有金属零件均采用碳钢材质，表面做镀镍处理，在常规车间环境下具备基础防锈能力，无需额外做表面防护即可长期使用。
