金属板材折弯成型用弯曲工装结构

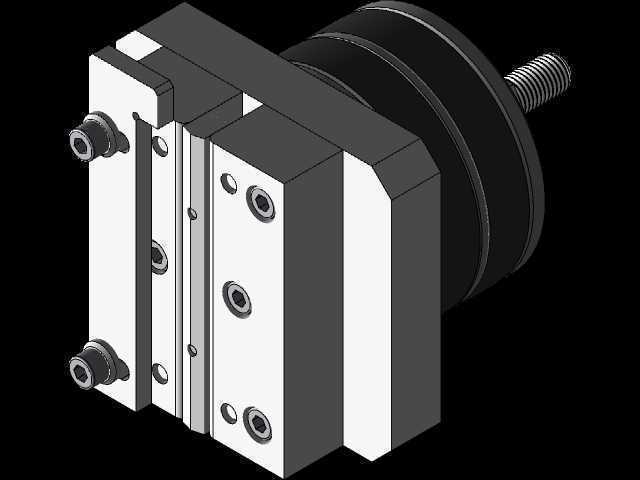

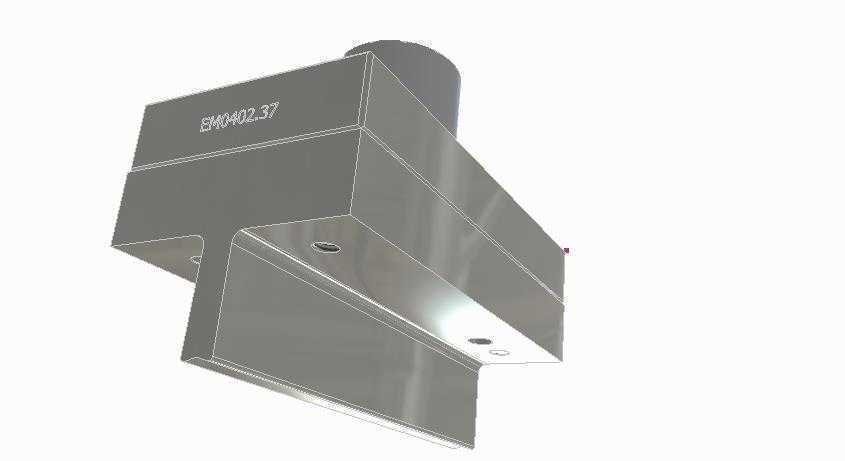

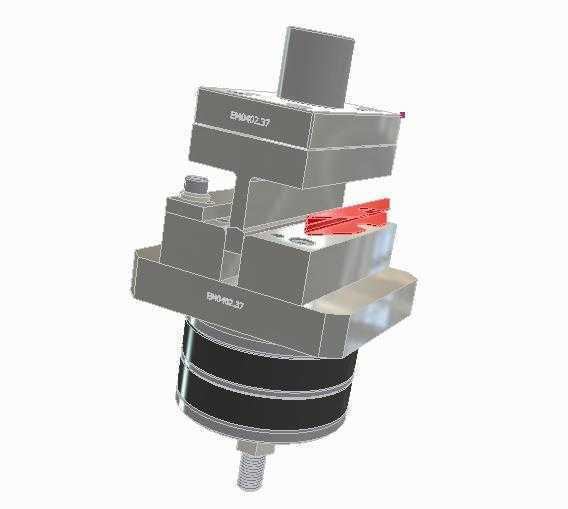

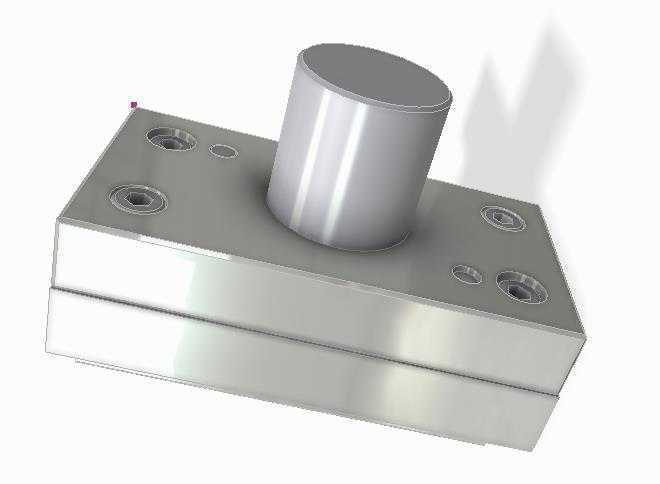

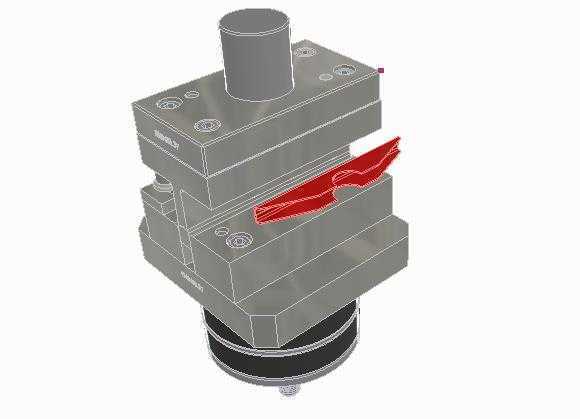

　　这套弯曲成型工装主要应用于五金冲压、钣金加工车间的中小规格金属板材折弯工序，适配常规开式单点压力机的安装接口，可完成薄钢板、铝合金板等材质的90度及特定角度弯折成型，在五金配件、机箱机柜、小型金属结构件的批量生产环节中应用广泛。从结构设计逻辑来看，整套工装采用上下模分体式布局，下模座为整体矩形钢制结构，表面预留四个沉头安装孔，可直接通过内六角螺栓固定在压力机工作台面，安装孔位的中心距按照常规160吨以下开式压力机的T型槽间距设计，无需额外制作过渡转接板即可完成装夹，下模座的基准面经过平面磨床精磨处理，平面度控制在0.02mm以内，保证安装后模面的平行度偏差不会影响折弯件的角度精度。上模连接端为标准圆柱模柄结构，

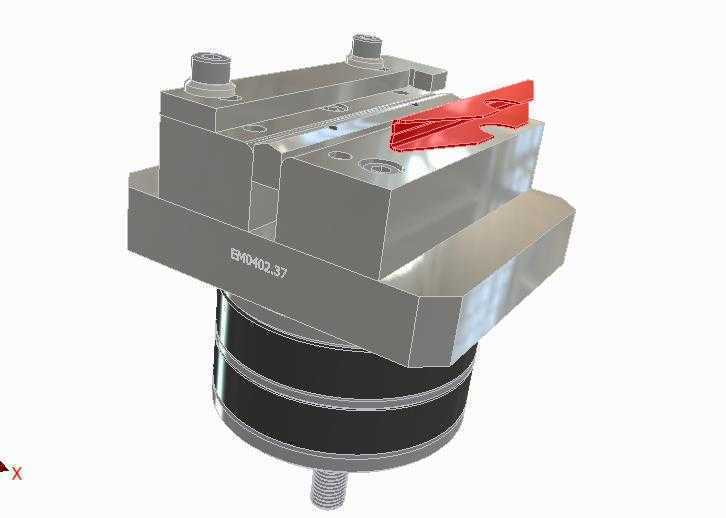

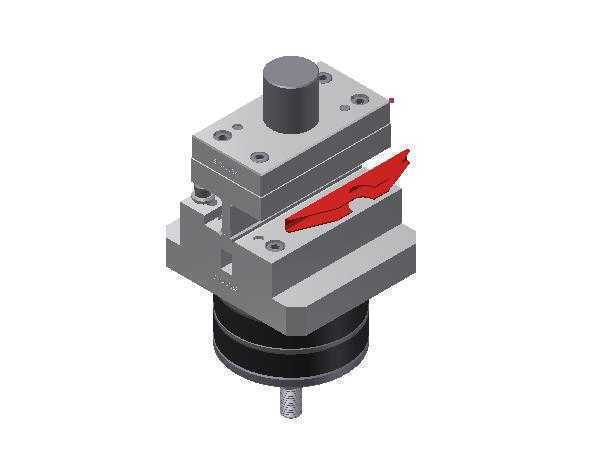

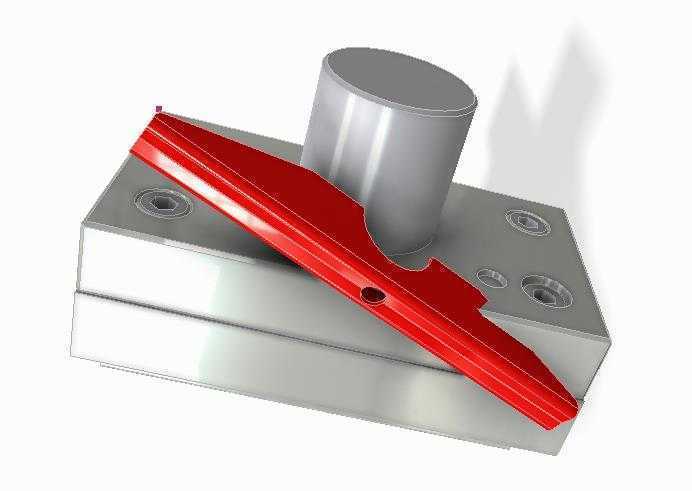

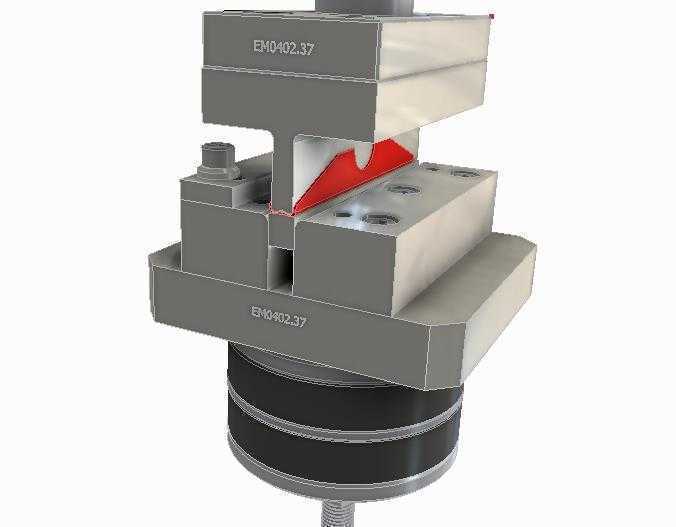

　　直径适配压力机滑块的通用模柄安装孔，模柄与上模成型块采用一体式加工结构，避免分体装配带来的同轴度误差，上模的成型刃口做了R2圆角过渡处理，既可以防止折弯过程中板材表面出现压痕拉伤，也能减少刃口应力集中，提升模具的连续冲压使用寿命。中间的红色成型压块是整套工装的核心工作部件，其型面完全匹配待加工工件的弯折轮廓，压块上预留的定位销孔可与下模座的定位柱配合，保证合模过程中压块不会出现横向偏移，压块的行程空间经过精确计算，合模极限位置时压块与下模型腔的间隙等于待加工板材的公称厚度，公差控制在±0.01mm范围内，既不会因为间隙过大导致折弯处出现圆弧鼓包，也不会因为间隙过小刮擦板材表面镀层。在实际生产使用中，这套工装可适配厚度0.

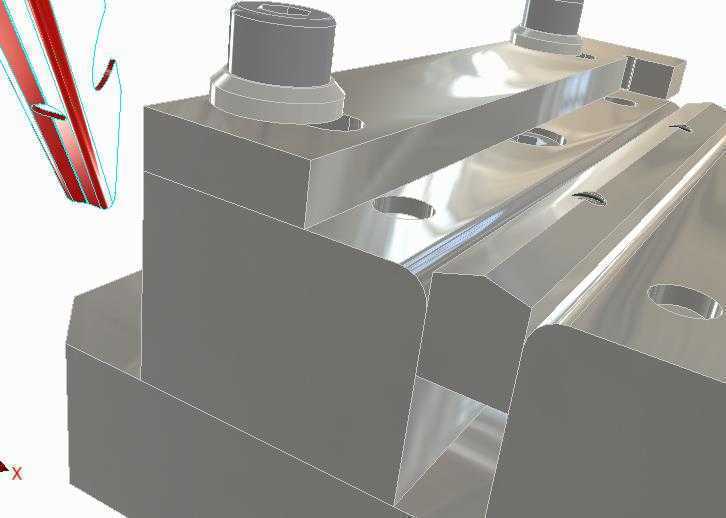

　　8mm到3mm的冷轧钢板弯折加工，单次冲压行程即可完成工件的成型，相比通用折弯机的逐点折弯加工，成型效率提升4倍以上，且成型后的工件角度一致性更好，适合批量零件的连续生产。设计过程中充分考虑了模具的维护便利性，下模座的成型型腔采用镶块式结构，长期使用后若出现刃口磨损，仅需更换对应镶块即可，无需整体报废下模座，压块与上模的连接采用快拆式螺栓固定，更换不同型面的压块即可适配不同规格工件的折弯需求，大幅降低了多品种小批量生产的模具投入成本。安装边界方面，整套工装闭合状态下总高度为185mm，最大开模行程预留60mm，满足常规压力机的装模高度调节范围，下模座的外形尺寸为220mm×160mm，不会占用过多工作台面空间，

　　侧边预留的废料滑落缺口可让冲压过程中产生的少量边角料自动滑落，不会堆积在模面影响后续合模精度。模座的边角处均做了C3倒角处理，避免安装调试过程中锋利边角划伤操作人员，上模柄的顶部做了中心孔定位结构，方便压力机滑块装夹时快速找正同轴度，减少调模时间。针对不同材质的折弯需求，压块的型面可根据板材特性做差异化处理，比如加工不锈钢板材时可对压块表面做镀硬铬处理，降低摩擦系数，减少板材拉伤的概率；加工铝合金板材时可在型面粘贴特氟龙防护层，避免铝屑粘附在模面影响成型质量。整套结构的受力经过有限元校核，在公称压力下模座的最大变形量不超过0.03mm，完全满足连续冲压的刚度要求，不会因为长期受力出现模面塌陷、变形等问题。
