1/4英寸内外螺纹黄铜NPT球阀结构

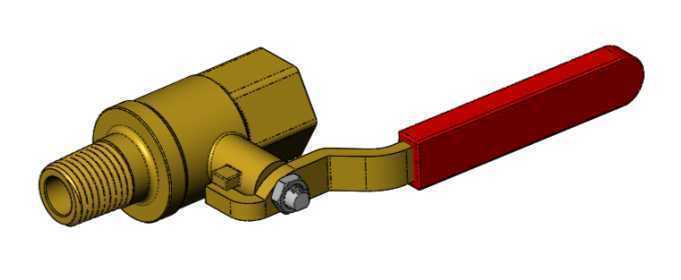

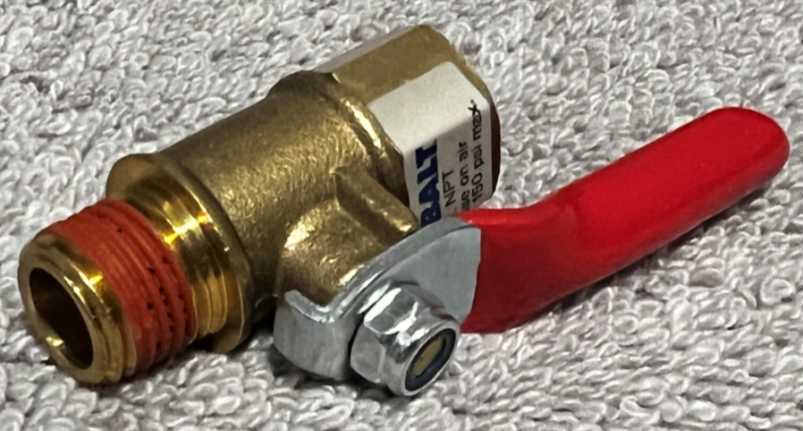

　　这款小通径内外螺纹黄铜球阀，核心适配公称通径1/4英寸的NPT锥度螺纹管路，在小型气动控制回路、实验室低压水气管路、汽车辅助气路、小型真空系统的支路截断场景中应用十分广泛，这类小通径球阀不需要大扭矩操作，单手即可完成通断切换，在设备密集排布的狭小安装空间内优势明显。从结构设计来看，阀体采用黄铜锻压成型后机加工的工艺路线，一端为外NPT螺纹、一端为内NPT螺纹，不需要额外转换接头即可直接对接同规格的内外螺纹管路，减少了管路连接点的泄漏风险。球体采用浮动式结构，靠介质压力将球体压紧在出口端的阀座上实现密封，阀座选用聚四氟乙烯材质，兼顾低压下的密封性能和小扭矩操作需求，在0-1.6MPa的常规水、气、非腐蚀性流体工况下都能稳定工作。

　　手柄采用加长扁式结构，红色包覆层既起到操作时的防滑作用，也能通过颜色直观标识阀门通断状态——手柄与管路轴向平行时为全开，垂直时为全关，现场巡检时不需要凑近观察就能快速判断阀门状态。设计过程中充分考虑了安装边界，阀体六角结构的对边尺寸适配常规活动扳手的夹持范围，安装时不需要专用工具，手柄的转动行程预留了足够的操作空间，不会因为贴近安装面板或相邻管路导致手柄无法扳动到全开全关位置。密封结构上，阀杆处采用填料密封加O型圈的双重密封结构，避免阀杆转动位置出现外漏，阀杆与球体的连接采用扁方传动，没有多余的传动间隙，操作时的空行程极小，开关反馈清晰。这类小通径球阀在实际选型时，需要注意管路螺纹的密封配合，NPT锥螺纹本身依靠螺纹变形实现密封，

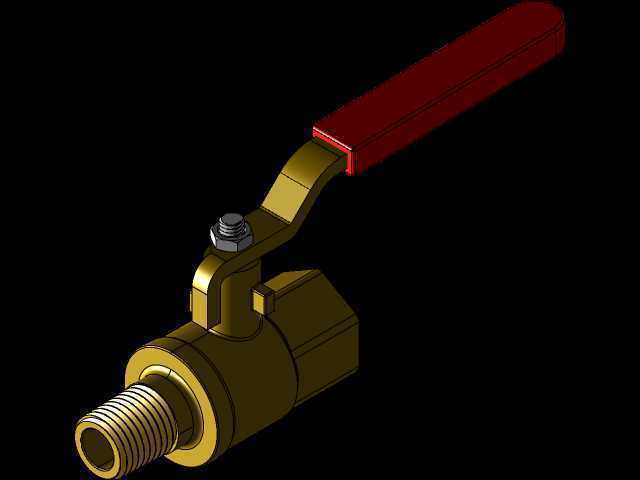

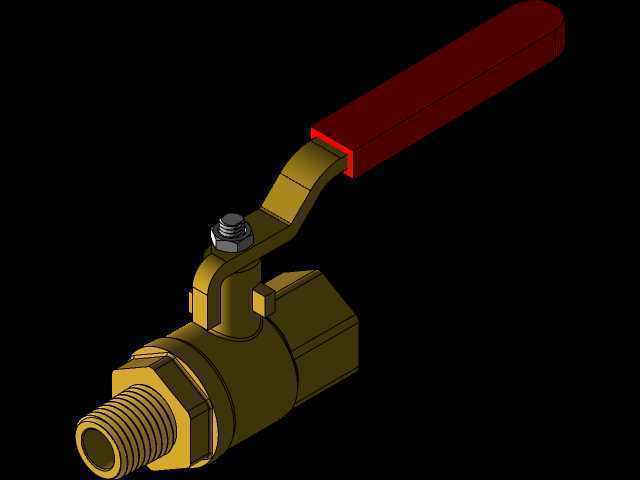

　　安装时不需要额外缠绕过多生料带，避免螺纹胀裂阀体。在气动系统中，这类球阀常安装在气源处理单元的前端，作为支路的总切断阀，维护下游元件时不需要关闭整个系统的总气源，只需要关闭对应支路的球阀即可，大幅提升维护效率。在小型水冷循环系统中，这类黄铜球阀的耐水腐蚀性能优于普通铸铁阀门，长期使用不会出现锈死无法扳动的问题，适合长期处于常开或常闭状态、仅在维护时操作的工况。建模过程中对所有配合面的公差都做了对应设置，阀体与阀盖的螺纹配合、球体与阀座的配合间隙、阀杆与填料函的配合尺寸都符合通用阀门的设计规范，能够直接用于装配干涉检查、管路布局模拟，也可以作为非标设备设计时的阀类元件选型参考，直接导入装配体中验证安装空间是否充足，避免实际安装时出现阀门与周边结构干涉的问题。阀体的流道采用全通径设计，通径尺寸与1/4英寸管路内径匹配，流体通过时的阻力损失极小，不会因为阀门缩径导致管路流量不足，对于对压力损失敏感的小流量管路场景十分友好。
