二分之一内螺纹手动球阀结构设计

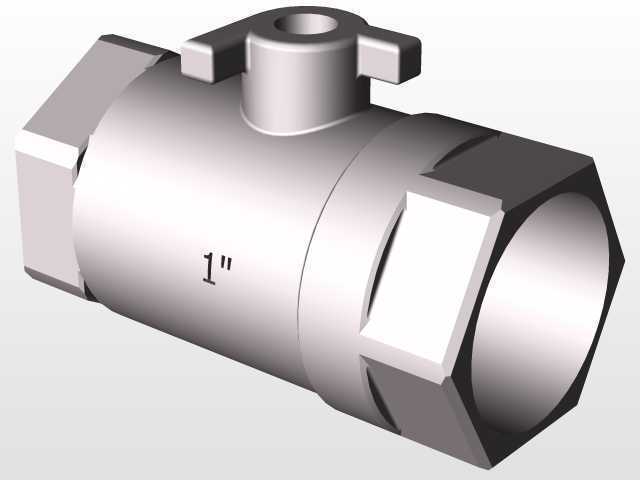

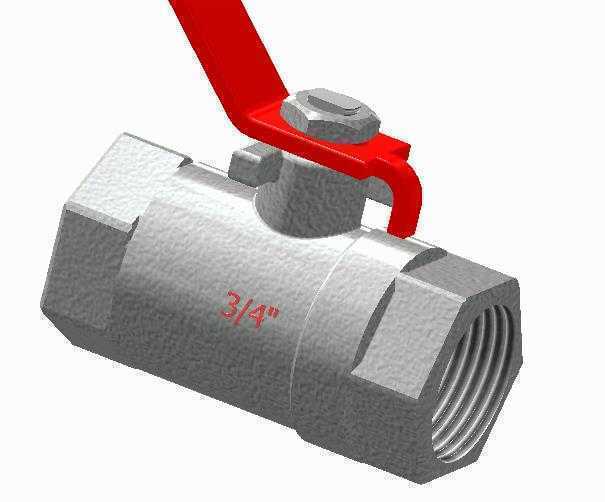

　　这款1/2规格的内螺纹手动球阀，在民用给排水、小型气动回路、低压液压支路、家装水暖系统、小型设备冷却管路中都有极高的应用覆盖率，是小通径流体通断控制场景里最常见的控制元件之一。不同于闸阀、截止阀的升降式启闭结构，球阀的核心启闭件是带通孔的球体，绕阀杆轴线旋转90度即可完成全开或全关动作，操作行程短，启闭响应快，全开状态下介质流道和管道通径几乎完全同轴，流阻系数极低，不会在阀腔内形成明显的介质滞留区，对于清水、压缩空气、低压油品、惰性气体等洁净介质的输送控制适配性极强。从结构设计逻辑来看，这款两片式内螺纹球阀采用对称式阀体布局，阀体两端直接加工G1/2内螺纹，无需额外焊接法兰或者卡套接头，安装时直接和同规格外螺纹管路端配合，

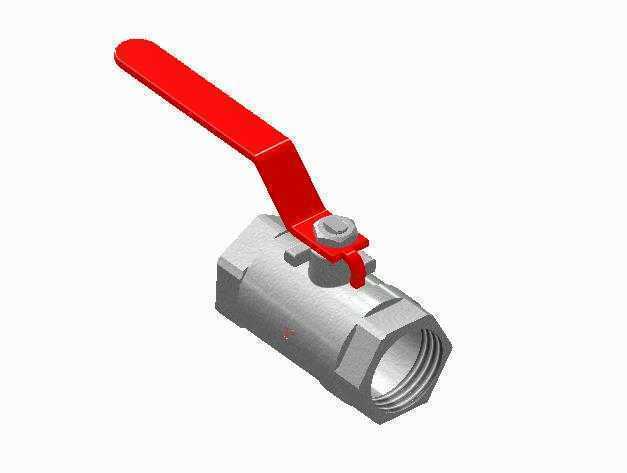

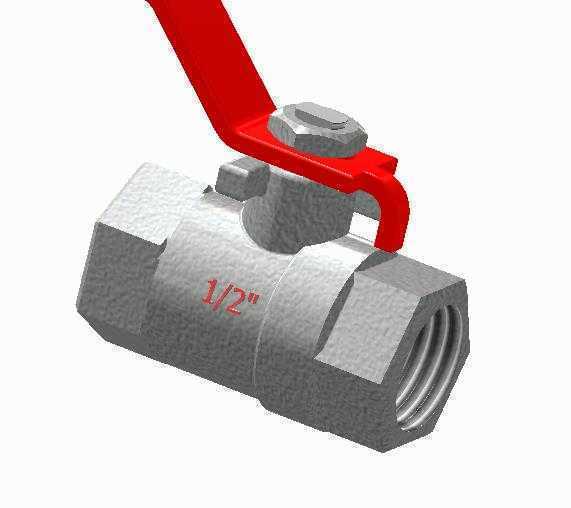

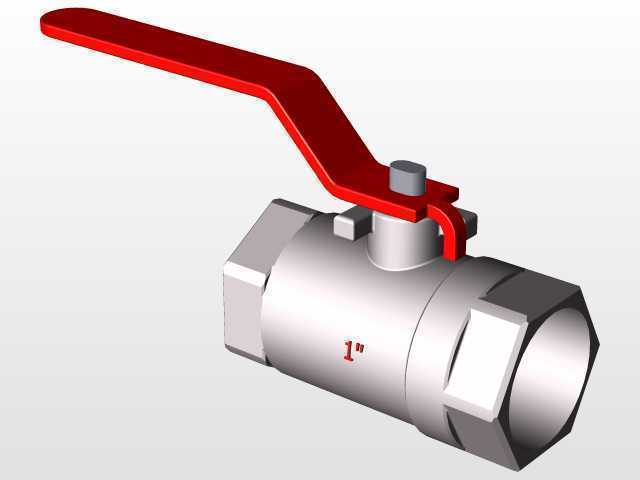

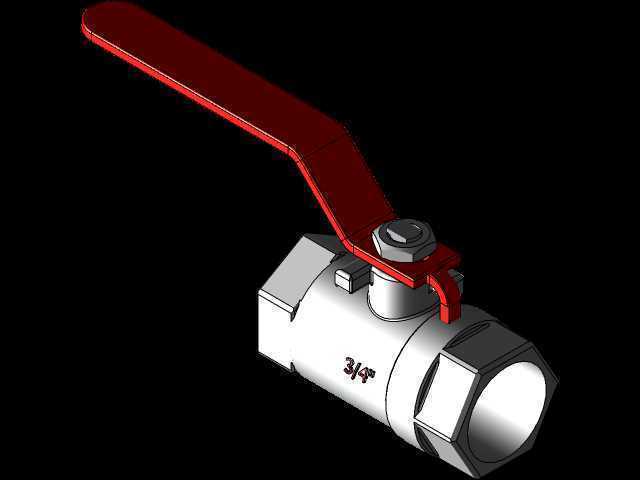

　　缠绕生料带或者加装密封垫即可完成密封，安装空间占用极小，适合管路排布紧凑的小型设备内部、家装墙面暗装管路、小型气动控制盘等安装边界受限的场景。手柄采用扁平式加长杠杆结构，红色涂装既符合工业管路中阀门启闭状态的色标识别规范，也能在操作时提供足够的力臂，无需借助额外工具，徒手即可完成启闭操作，手柄和阀杆的连接采用扁方定位加铆压固定的结构，避免长期操作后手柄和阀杆之间出现打滑空转的问题，阀杆和阀体之间的密封采用多级填料压合结构，在低压工况下长期使用也不会出现阀杆处外泄漏的问题。球体采用精铸后抛光处理，表面粗糙度控制在合理区间，和阀座的PTFE密封面配合时，密封比压均匀分布，在额定工作压力范围内可以实现零泄漏截断，

　　不会出现普通闸阀长期使用后密封面磨损导致的内漏问题。从安装边界尺寸来看，这款1/2球阀的两端螺纹中心距、阀体最大外廓尺寸、手柄全开全关时的旋转半径都严格遵循小通径手动球阀的通用安装尺寸规范，替换同规格旧阀时无需调整现有管路的排布间距，直接拆卸旧阀后即可原位安装，不需要额外改动管路支架或者相邻管件位置。在实际选型应用中，这类球阀不适合用于带大量固体颗粒的介质输送场景，因为颗粒介质会卡滞在球体和阀座的密封面之间，造成密封面划伤导致内漏，也不适合用于长期处于半开状态的节流场景，半开状态下介质高速冲刷球体通孔边缘，会造成密封面局部冲蚀，长期使用会导致阀门无法完全截断。日常维护时，这类两片式阀体可以通过拆卸阀体结合面的螺栓，

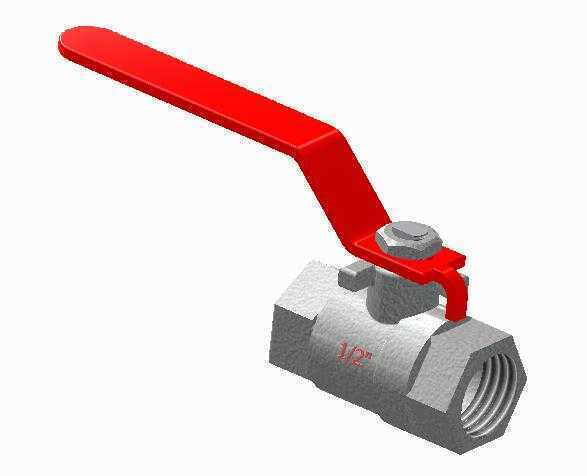

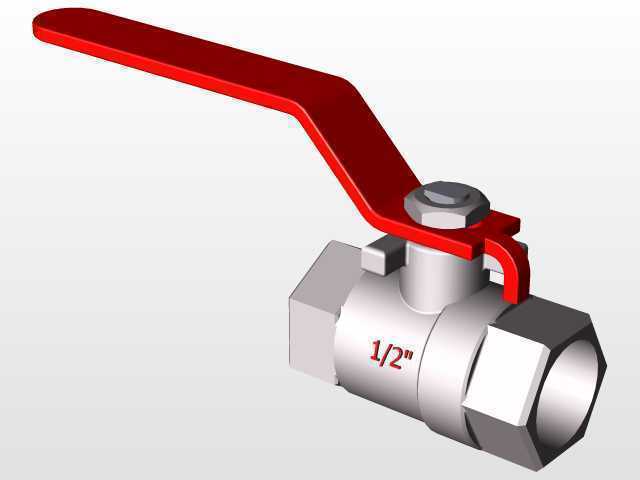

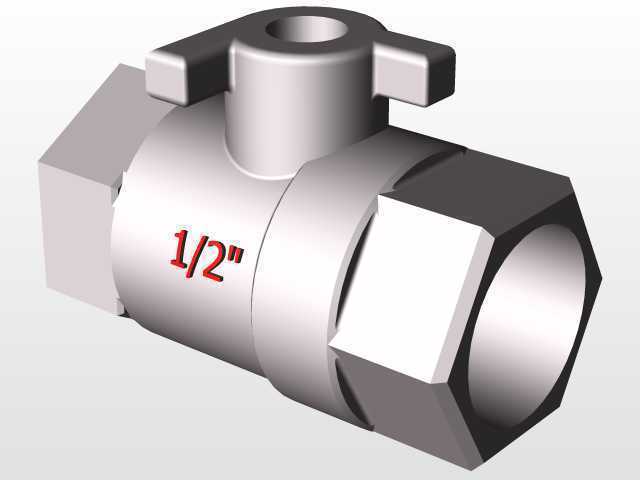

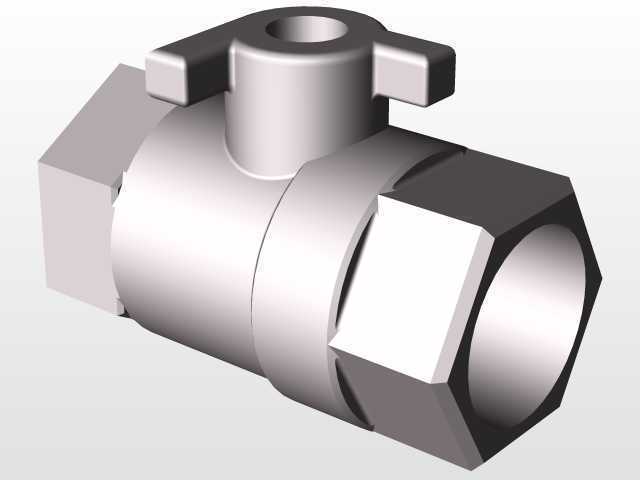

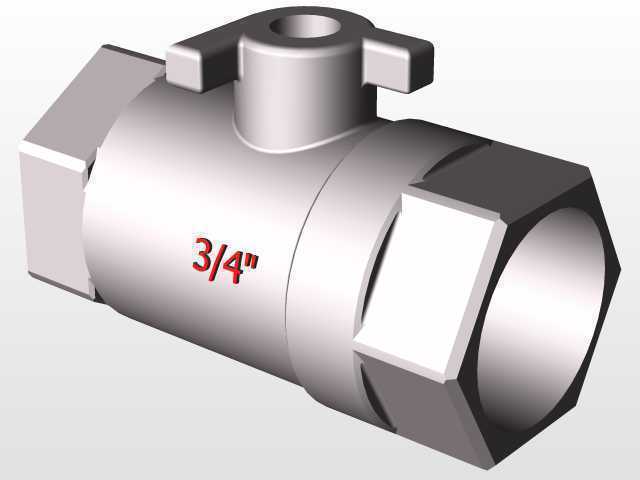

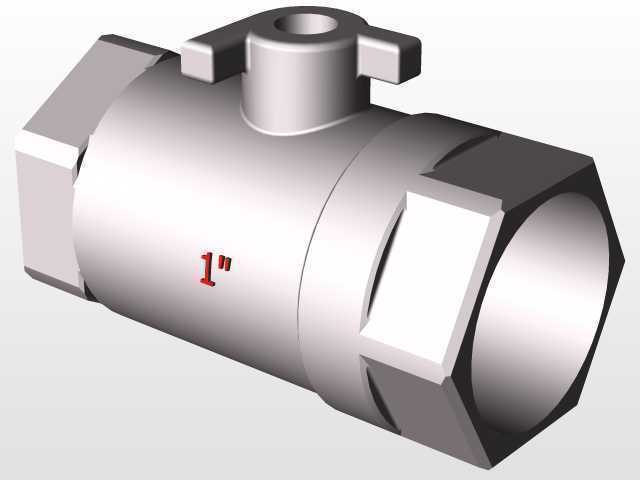

　　拆分阀体后清理阀腔内部的杂质，更换磨损的阀座密封圈，无需整体更换阀门，维护成本极低。在三维建模过程中，这类标准件的建模需要严格匹配螺纹的公称尺寸和螺距参数，阀体的六角外形尺寸要符合手动扳手的操作空间要求，手柄的旋转角度要做限位设计，确保旋转90度时刚好到达全开和全关的限位点，避免操作过位导致阀杆密封件磨损。模型中还原了阀体表面的规格标识，也就是阀体上的1/2字样，实际生产中这个标识是冷压成型在阀体表面，用于现场安装时快速识别阀门通径规格，避免不同通径的阀门混装。
