500mm规格双列溶解器核心转子结构

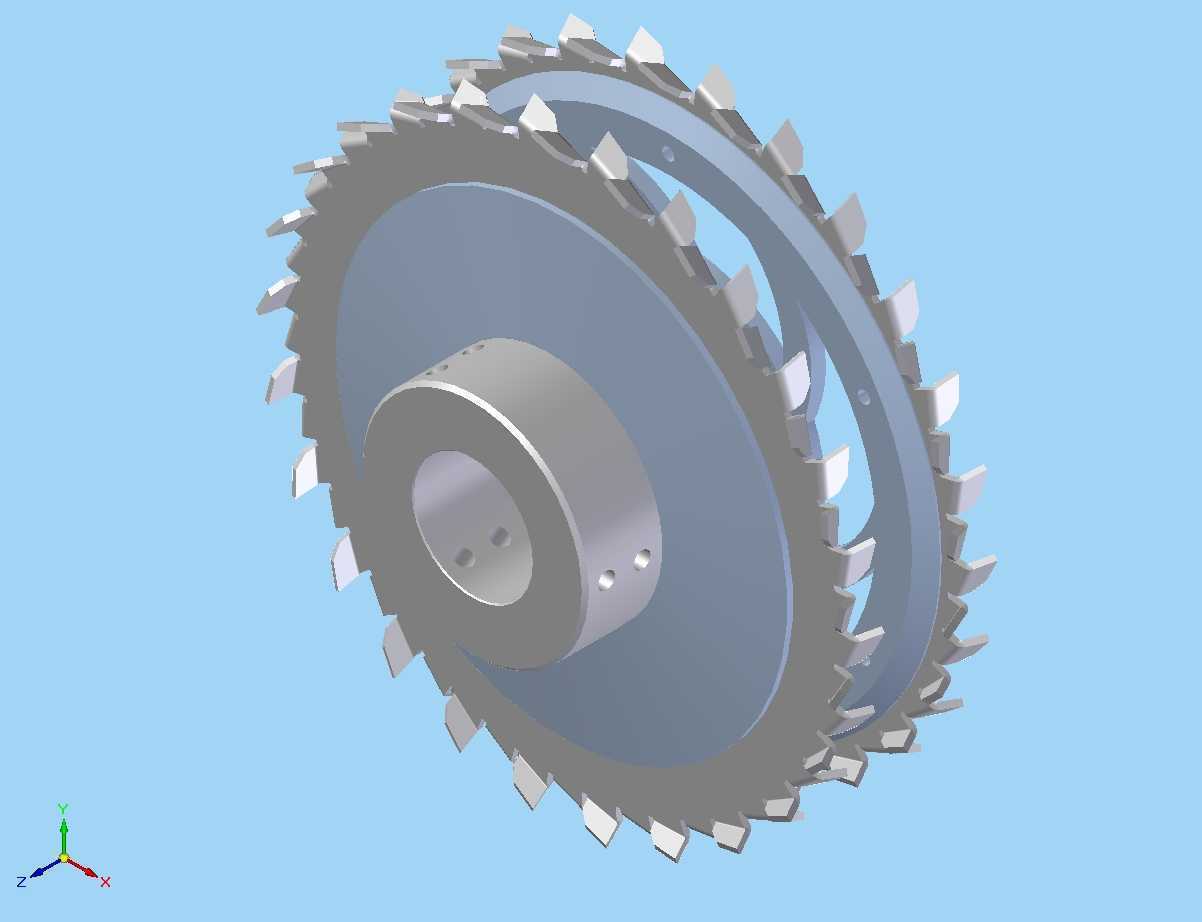

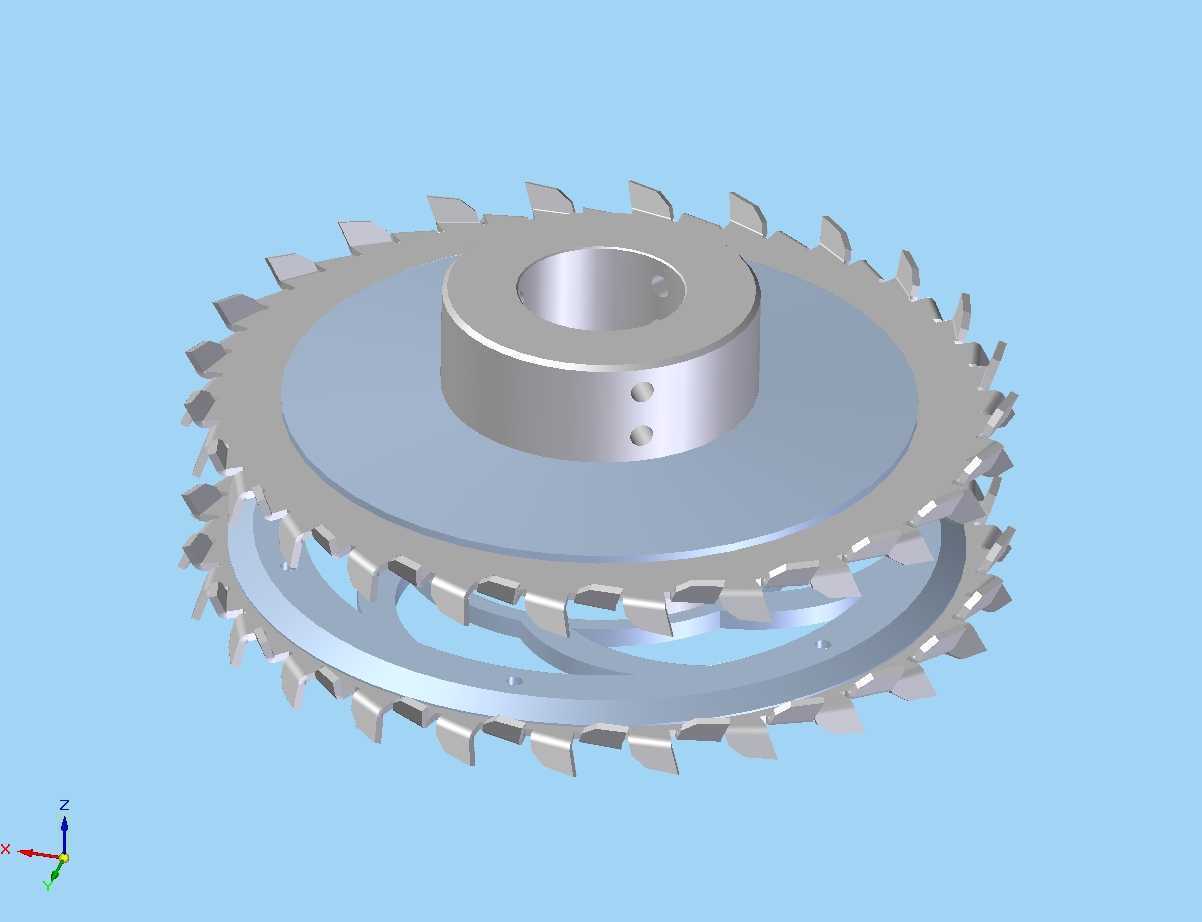

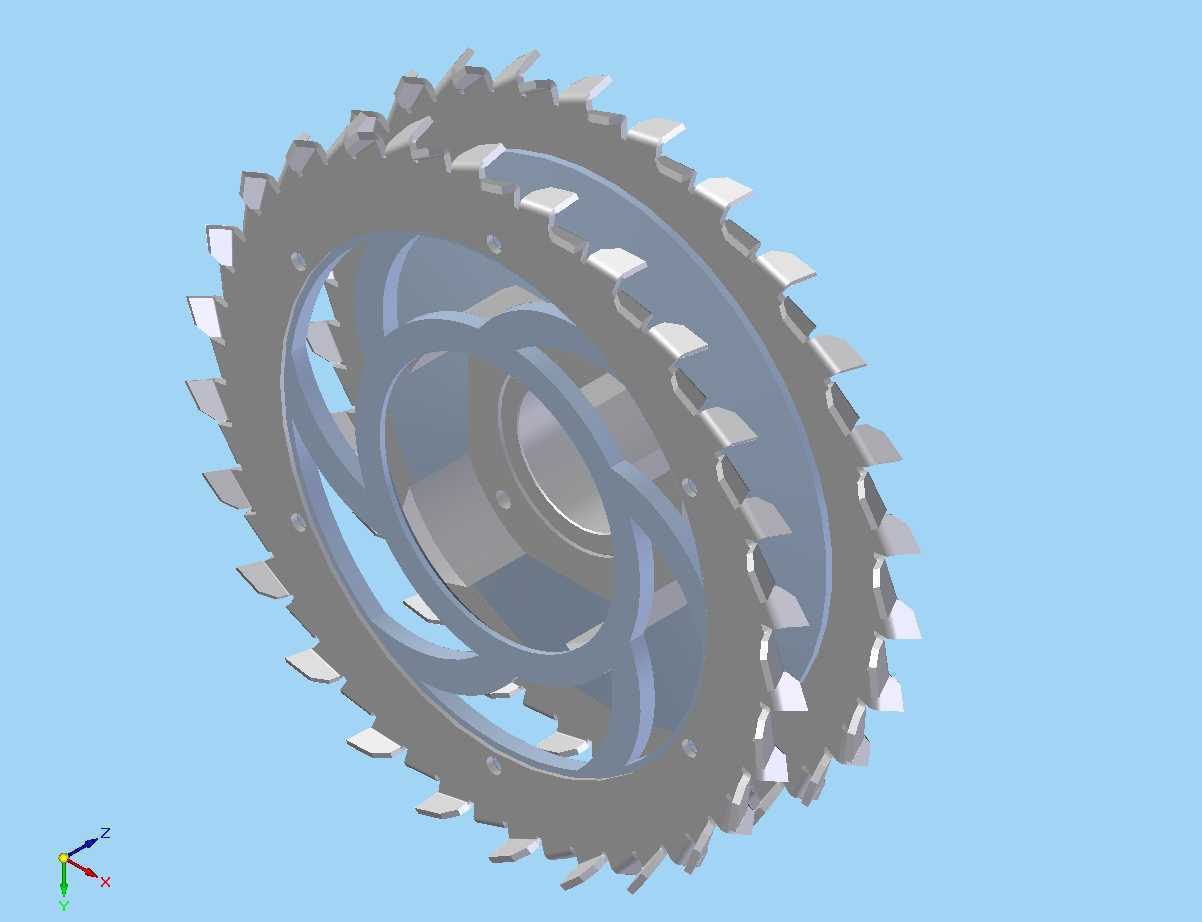

　　这套500mm规格的双列溶解器核心转子结构，主要适配中大型批次的物料分散溶解工况，在涂料、油墨、胶粘剂、食品浆料加工等行业的批量生产环节应用广泛，作为高速分散溶解设备的核心做功部件，其结构设计直接决定了物料的剪切分散效率与混合均匀度。不同于常规单盘分散结构，该转子采用上下双层齿圈的双列布局，两层齿圈沿轴向错开一定角度布置，作业时能够在罐体内形成上下两个独立的剪切紊流区，避免单盘结构易出现的上下层物料分层、罐底沉料无法参与循环的问题，对于高粘度、含易团聚固相颗粒的物料，双列结构能够有效缩短物料的分散溶解周期，减少局部团聚颗粒未被充分剪切的情况。

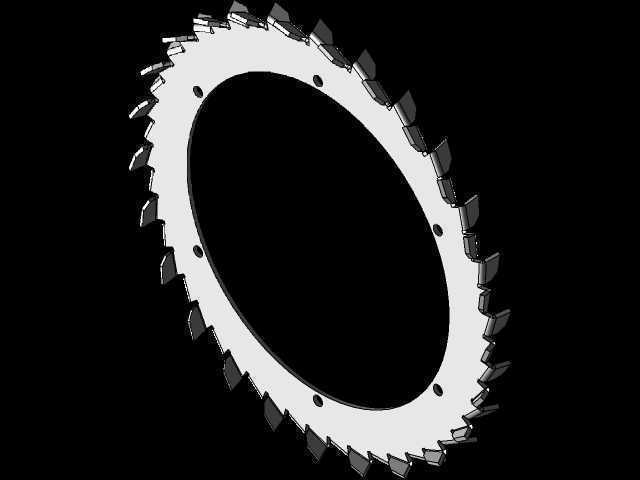

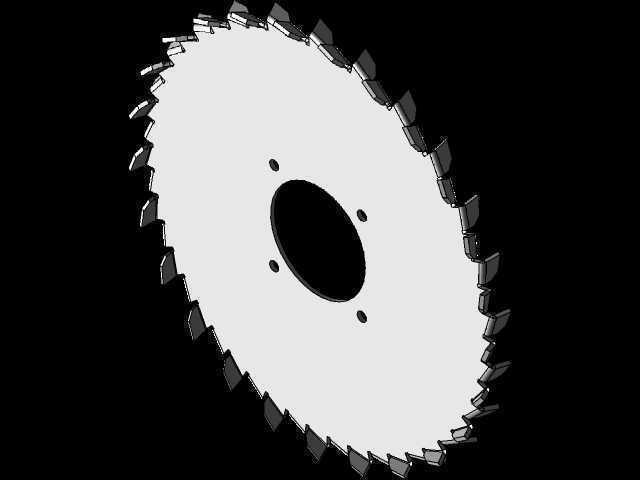

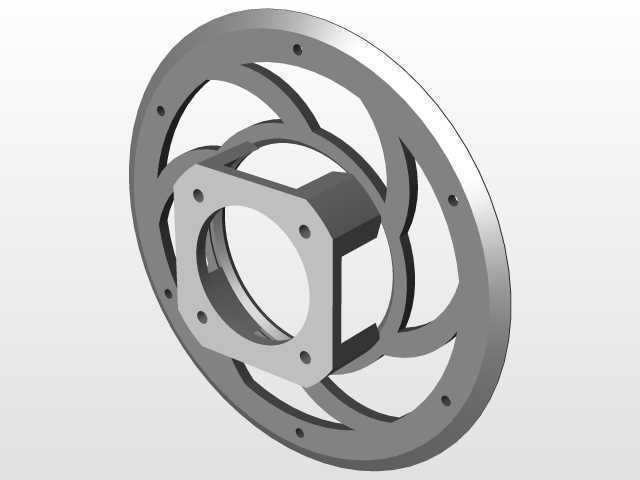

　　从结构设计逻辑来看，中间的轮毂部分采用带台阶的中空轴套结构，内孔可与设备的驱动主轴直接配合，轮毂侧壁设置了两个径向的紧定螺钉孔，安装时可通过紧定螺钉将转子与主轴锁死，避免高速运转时出现径向打滑或轴向窜动，轮毂与上下两层齿盘之间采用圆弧过渡的连接筋结构，既保证了整体结构的刚性，减少高速旋转时的结构形变，又能避免直角连接处的应力集中问题，提升部件的长期运行疲劳寿命。上下两层齿圈的齿形采用前倾式锐角设计，每个齿的切削刃朝向旋转方向倾斜，旋转时齿刃能够对物料形成强烈的冲击剪切与液力切割作用，同时齿与齿之间预留了足够的过流间隙，不会因为物料粘度较高出现齿间堵塞的问题，齿根位置同样做了圆弧过渡处理，减少物料挂附残留，也降低了清洗维护的难度。

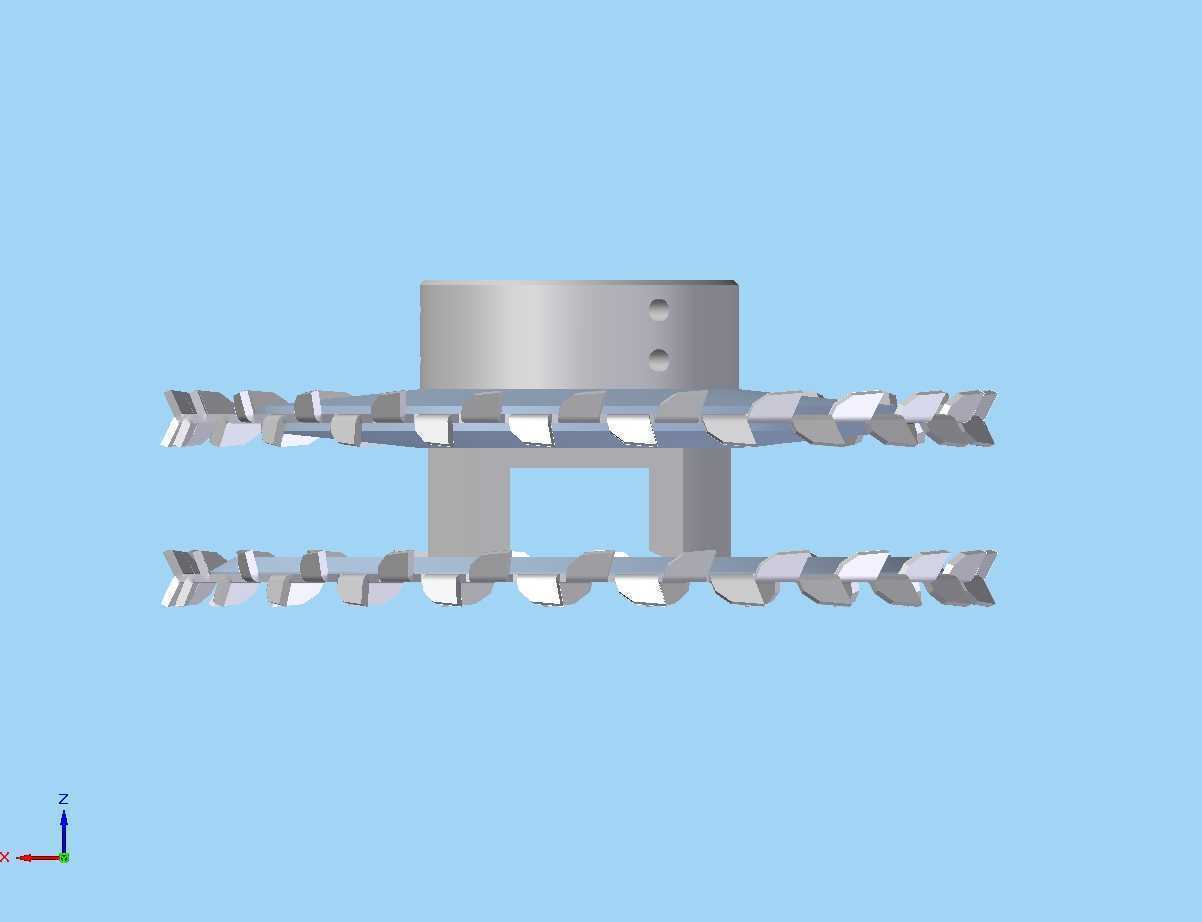

　　在安装边界与尺寸适配方面，该转子的公称直径为500mm，选型时需要匹配对应容积的搅拌罐体，一般适配的罐体内径建议在1200mm-1600mm区间，转子安装时的底部距离罐底的高度建议控制在100mm-150mm，保证下层齿圈能够带动罐底物料参与循环，同时避免距离罐底过近造成的液力冲击磨损罐体内壁。轮毂的内孔尺寸可根据配套驱动主轴的直径做适配调整，标准配置下的内孔适配常规分散机的主轴规格，安装时需要保证转子的端面跳动量控制在0.1mm以内，避免高速运转时出现过大的动平衡振动，齿盘的整体轴向高度经过优化，两层齿圈的间距设置能够让上下两个剪切区的紊流场在中间位置形成交汇，进一步强化物料的轴向循环效果，避免出现混合死区。

　　实际生产应用中，该结构的转子在运转时，上层齿圈主要负责带动罐体中上部的物料形成径向流与轴向流的复合流场，将表层漂浮的固相粉料快速卷入剪切区，避免粉料在液面结团，下层齿圈则负责将罐底的沉积物料扬起，送入高剪切区域进行反复分散，双列齿的配合能够让罐内物料在短时间内实现全罐的循环流动，对于固含量较高的浆料体系，相比同直径的单盘分散结构，分散效率可提升30%以上，同时能够降低物料的最终细度，减少后续研磨工序的加工负荷。结构材质方面，该设计默认采用不锈钢材质的建模参数，可根据物料的腐蚀特性调整材质选型，齿面可根据耐磨需求做硬化处理，应对含硬质填料的物料加工场景，整体结构无复杂的异形曲面，加工工艺性较好，齿形部分可通过激光切割后焊接成型，也可采用整体铸造成型后做精加工，能够适配不同的加工成本需求。
