顶装式卧式储油罐侧入搅拌装置结构

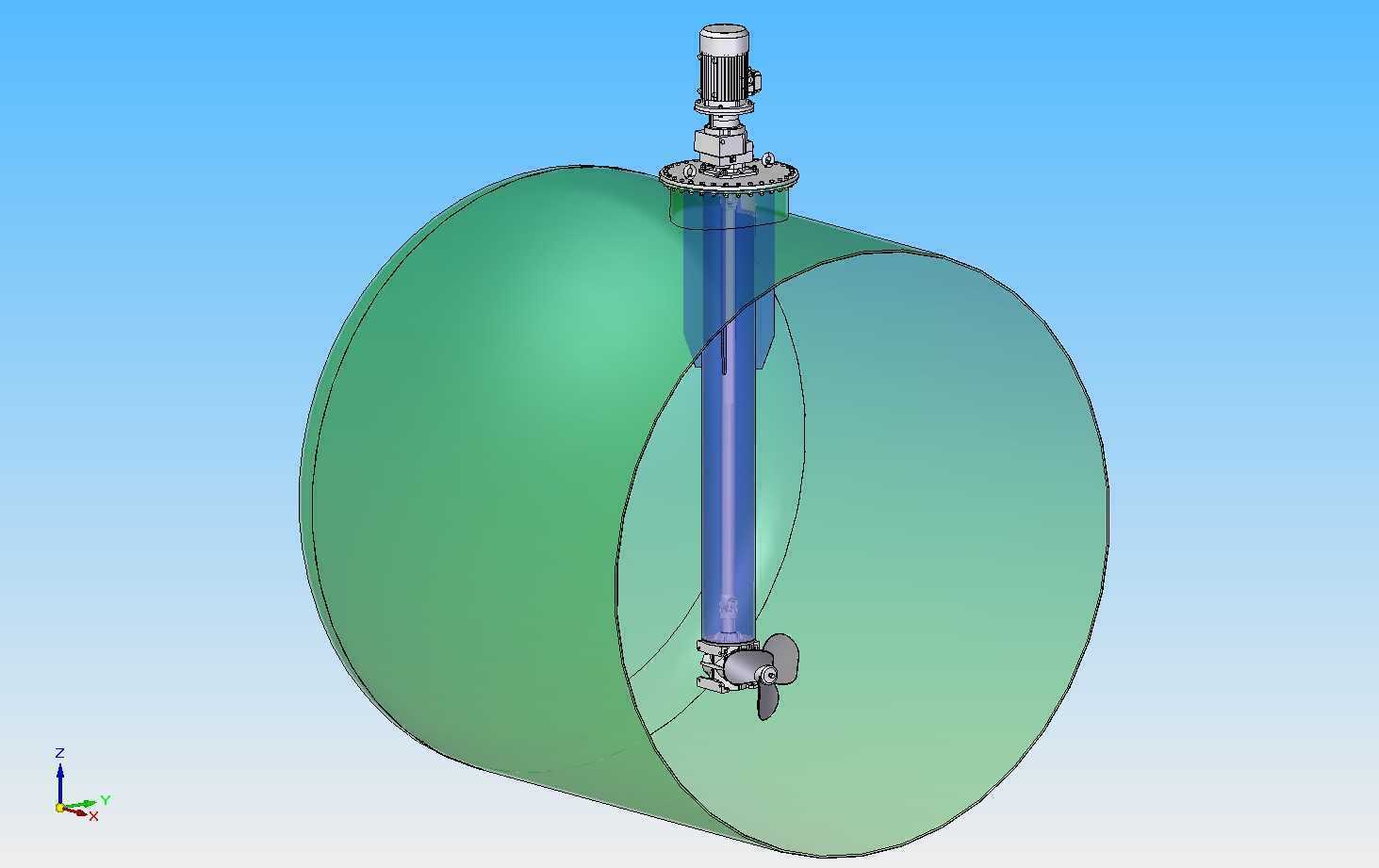

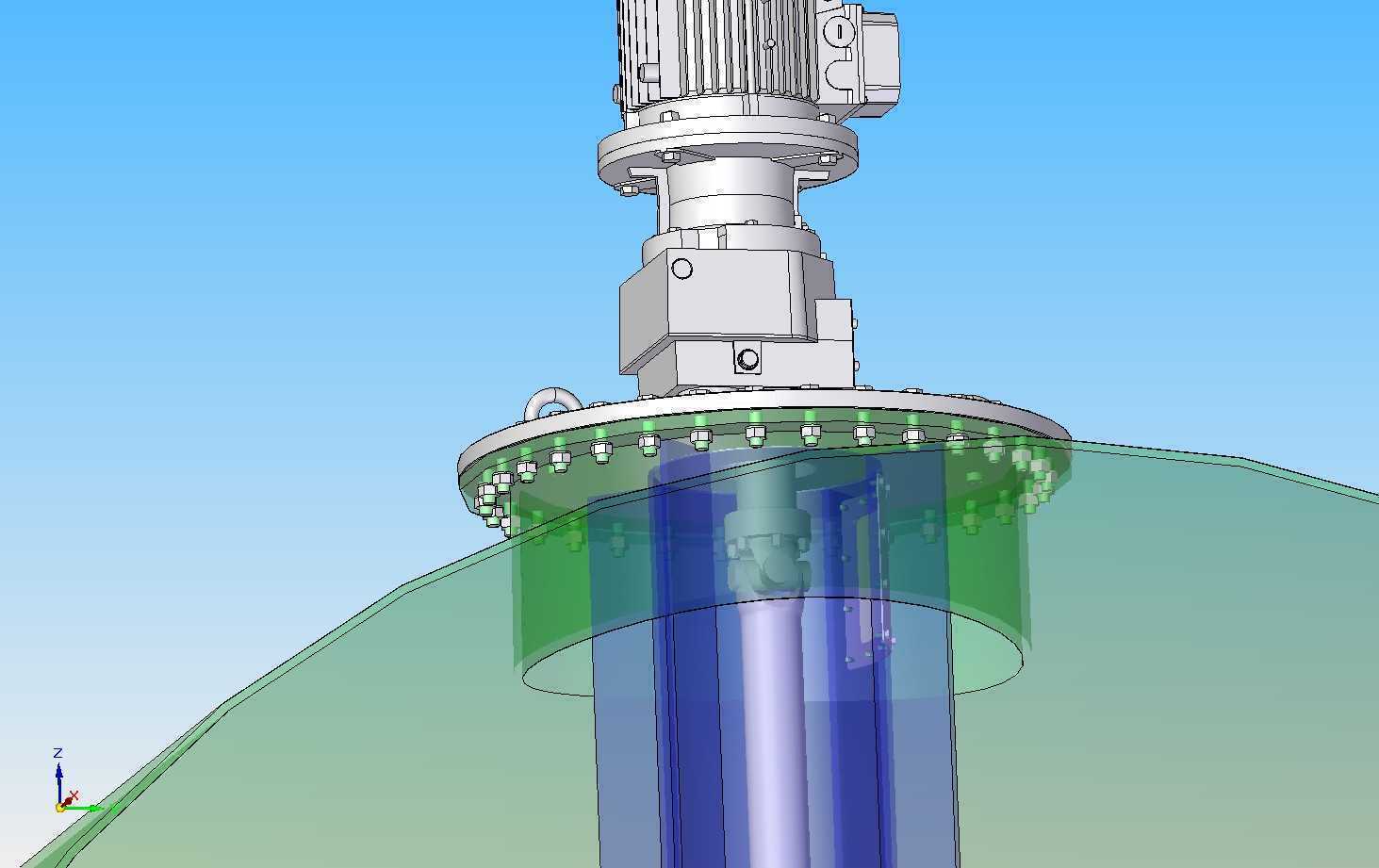

　　在石化储运、润滑油调和、重油储备等场景中，储油罐内介质常因组分密度差出现分层、沉积问题，常规罐内循环方式能耗高且死角多，这类顶装伸入式搅拌结构就是针对卧式储油罐的介质混匀需求开发的。从安装边界来看，整套装置通过罐顶的法兰基座实现固定，法兰盘沿周向布置均布螺栓孔，安装时无需在罐壁大面积开孔，仅需在罐顶预留对应通径的安装孔与法兰配对面，适配多数在役卧式储油罐的改造需求，安装后搅拌轴垂直伸入罐内介质液面以下，叶轮端延伸至罐身中下区域，避开罐底排污口与罐壁加热盘管的布置空间。传动段采用立式电机搭配减速机构的集成布局，电机输出端与减速箱直连，减少传动链的功率损耗，减速箱输出轴通过刚性联轴器与搅拌轴连接，联轴器处设置可拆卸的检修护罩，

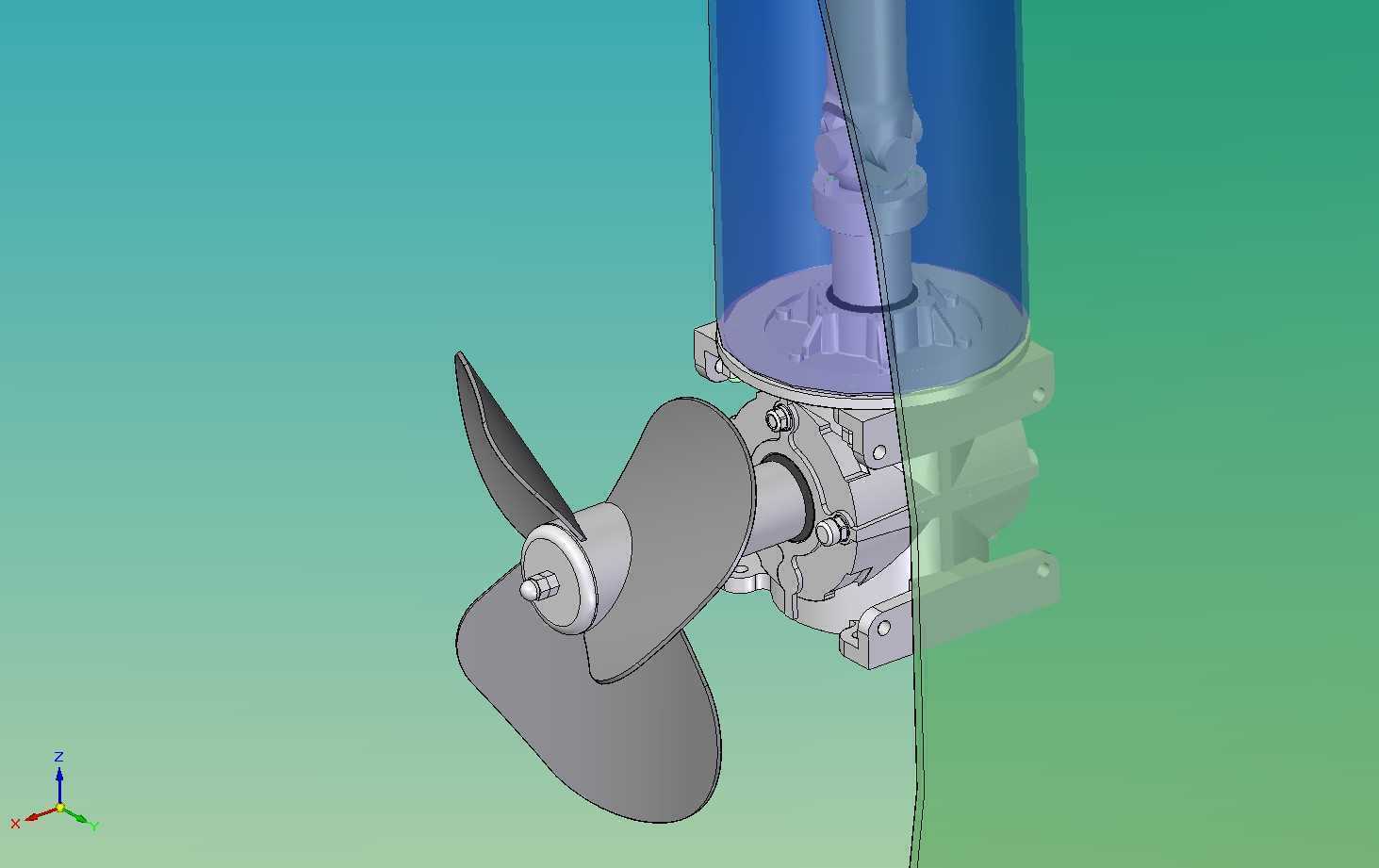

　　日常维护时无需拆解罐内部分即可完成轴承、密封件的更换。轴封位置采用集装式机械密封结构，密封面适配罐内介质的腐蚀特性，可承受罐内常规工作压力下的介质渗漏风险，密封组件自带冲洗接口，可接入罐内洁净介质实现自清洁，延长密封件的更换周期。搅拌轴的长径比经过校核，在轴身中部设置稳定轴套，轴套通过三根辐条与法兰基座下方的支撑圈连接，避免轴转动过程中出现大幅摆振，即使在满负荷搅拌工况下，轴端径向跳动量也能控制在允许范围内，防止叶轮刮蹭罐壁或内部附件。叶轮采用大宽度后掠式叶片设计，叶片边缘做圆弧过渡处理，转动时可推动介质形成轴向与径向结合的复合流场，轴向流推动罐底沉积的重质组分向上抬升，径向流带动罐身横截面内的介质循环，

　　有效消除卧式罐两端的流动死角，相比传统的侧壁搅拌结构，这种顶装式布局的搅拌覆盖范围可提升百分之四十以上，同等混匀效果下能耗降低约百分之二十五。设计过程中重点考虑了不同介质粘度的适配性，当介质粘度在1000cP以下时，叶轮可保持额定转速运行，针对高粘度重油工况，可通过调整减速比降低叶轮转速，避免电机过载。整套装置的外露金属部件均做防腐涂层处理，与介质接触的轴、叶轮部件采用耐腐蚀合金材质，适配原油、润滑油、燃料油等多种储油介质的使用需求。安装时需注意法兰密封面的平面度公差，配对法兰间的垫片采用耐油石棉橡胶垫或金属缠绕垫，螺栓紧固时采用对角分次拧紧的方式，保证密封面受力均匀，避免运行时出现渗漏。搅拌轴插入罐内的深度可根据罐身直径调整，

　　确保叶轮下端距离罐底保持150-200mm的间隙，既不会刮蹭罐底沉积的机械杂质，也能有效带动底部介质流动。传动段的电机接线盒朝向预留检修通道一侧，方便日常巡检时检查接线状态，减速箱的油位镜朝向便于观察的位置，可实时掌握润滑油液位，及时补充或更换润滑油。在实际选型应用中，可根据卧式罐的容积大小匹配对应功率的传动组件与叶轮直径，50立方以下的储油罐适配小功率机型，100立方以上的储油罐可采用双机对称布置的方式，进一步提升混匀效率，缩短介质调和的循环时间。
