5L气动开孔捏合设备结构设计

　　这款5L规格的气动开孔捏合设备，主要面向小批量高粘度物料的混配、捏合加工场景，常见于实验室配方研发、小批量特种胶黏剂制备、高分子材料试样混炼这类对混料均匀度、操作灵活性要求较高的工况。区别于传统大容量生产型捏合机，该设备的容积设定刚好适配单次5L的处理量，既不会因为料腔过大造成小批量物料混配时的粘壁残留、混料不均问题，也能满足多批次小量试制的快速换料需求，在精细化工、新材料研发、特种密封胶试制领域的适配性很强。

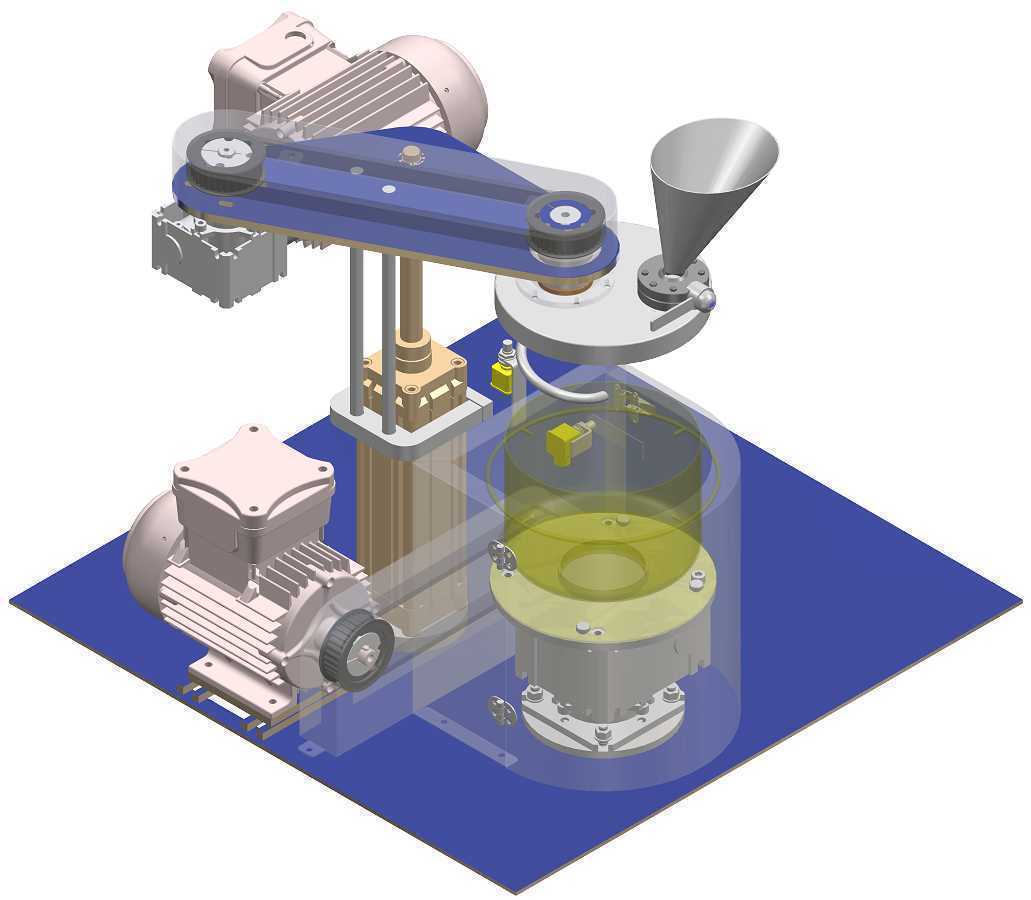

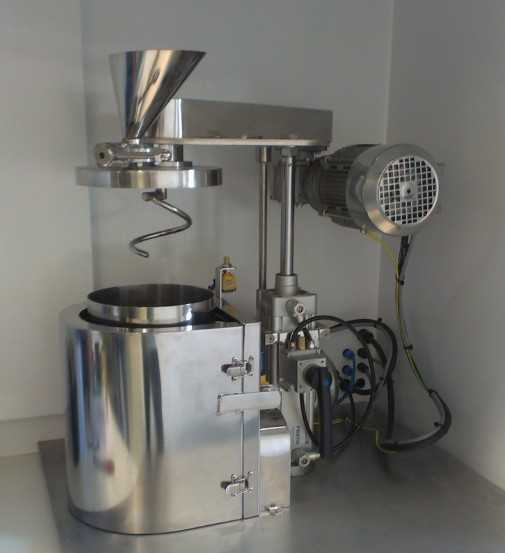

　　从功能配置来看，设备搭载双电机驱动结构，分别对应搅拌主轴传动与料腔升降、开孔动作的动力输出，带传动结构的布置充分考虑了传动缓冲需求，皮带轮的传动比设定匹配捏合作业所需的低转速大扭矩输出特性，避免硬连接传动在高粘度物料负载下出现的电机过载、齿轮打齿问题。顶部设置的锥形进料斗直接对准料腔进料位，投料时无需额外对接导流工装，粉状、膏状、小颗粒状物料都能顺着锥面顺利滑入混料腔，减少投料过程中的物料撒漏。料腔部分采用透明可视化围罩设计，作业过程中可以直接观察内部物料的捏合状态、混炼均匀度，无需频繁停机开盖查看，能有效提升小批量试制过程中的参数调整效率。气动开孔结构布置在料腔侧部，通过气动执行元件带动开孔阀芯动作，捏合完成后可以通过开孔位置快速出料，相比传统手动开盖出料的结构，能大幅降低高粘度物料出料时的操作强度，也能减少开盖过程中物料接触外界杂质的概率。

　　设计过程中，整体安装底座采用平整板式结构，所有驱动组件、传动支架、料腔组件都统一固定在同一块安装基板上，安装时只需要将基板固定在水平操作台面即可完成整机定位，不需要额外做各组件的同轴度校准，大幅降低现场安装调试的工作量。传动支架的立柱采用对称双立柱布置，既能承载上部电机、皮带传动组件的重量，也能为料腔升降动作提供稳定的导向支撑，避免升降过程中出现偏载卡滞。料腔的升降行程经过匹配设计，升降到位后刚好能让搅拌桨完全脱离料腔，方便换料时对料腔内部、搅拌桨表面进行彻底清理，避免不同批次物料混料造成的配方污染。两个驱动电机的安装位都设置了可调节的张紧结构，皮带长期使用出现松弛时，可以通过调整电机安装位的固定螺栓快速张紧皮带，不需要拆解整体传动结构，日常维护的操作门槛很低。

　　从安装边界尺寸来看，整机的横向占用空间控制在小型实验设备的适配范围内，底座的安装孔位按照标准实验操作台的固定间距设置，不需要对现有操作台面做额外改造就能直接布置。料腔的中心高度匹配操作人员站立操作的舒适高度，投料、观察、出料操作都不需要过度弯腰或者抬手，长时间做试制作业的操作疲劳度更低。气动管路的走线全部沿着支架内侧布置，外部没有裸露的过长管线，既避免作业过程中管线勾挂杂物造成的安全隐患，也让整机外观更规整。搅拌桨的结构形式适配高粘度物料的捏合需求，桨叶与料腔内壁的间隙控制在合理范围，既能保证物料在捏合过程中被充分剪切、翻混，也不会因为间隙过小造成桨叶与腔壁的摩擦剐蹭，长时间运行也不会出现金属碎屑混入物料的问题。设备的气动开孔执行元件选用标准气动配件，后期维护更换时不需要定制特殊配件，通用配件的采购周期短，能有效降低设备的运维成本。
