带内置加热盘管的60立方碳钢混合搅拌罐

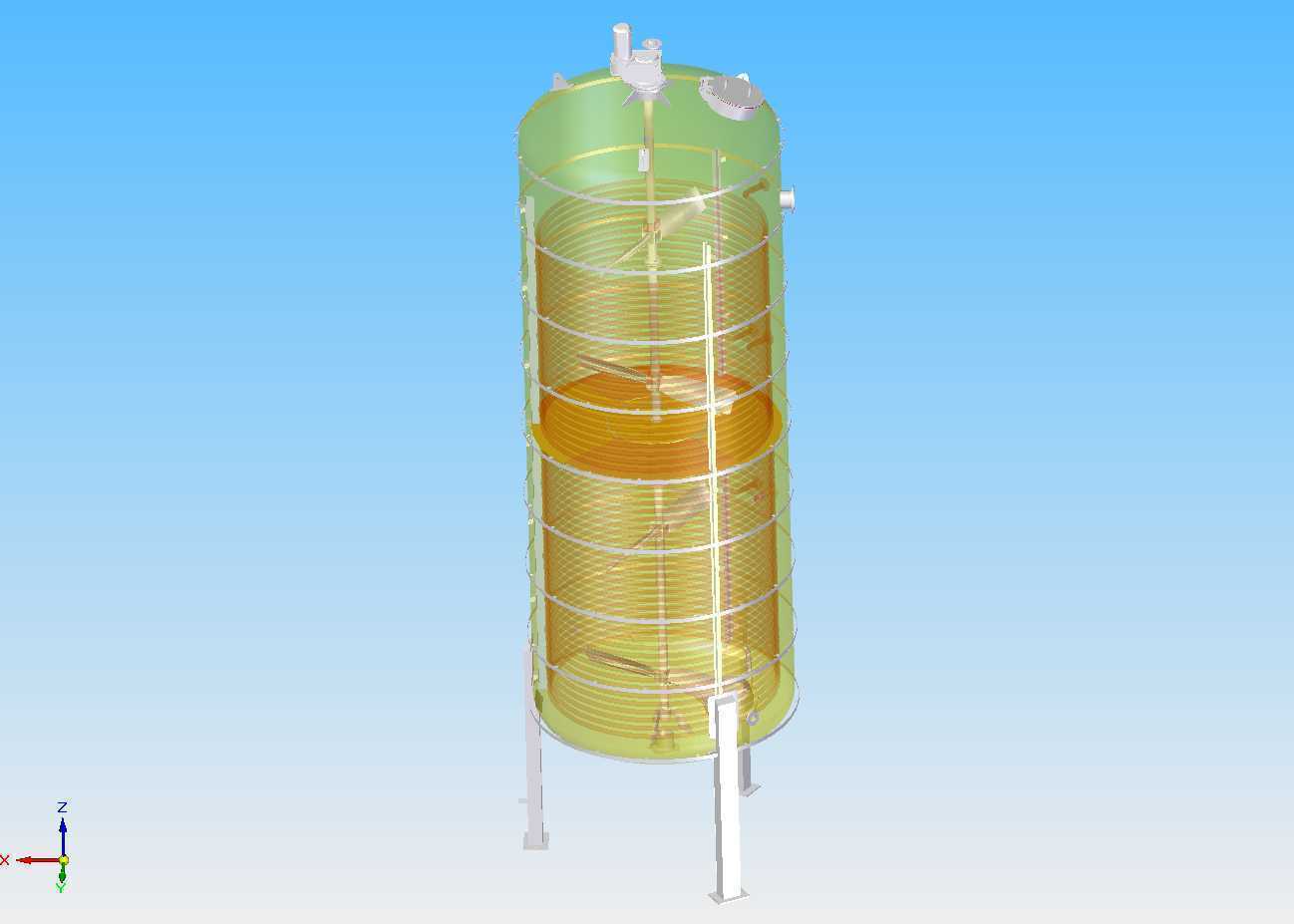

　　在食用植物油精炼加工的生产线中，物料的混合调配与温度维持是决定成品油品质稳定性的核心工序环节，这类带内置加热盘管的大型混合罐，正是针对该工序的工艺需求完成的结构设计。从现场安装的边界条件来看，60立方的有效容积决定了罐体的整体尺寸需要匹配车间的层高与设备排布间距，立式圆筒形的罐体采用碳钢材质焊接成型，上下封头采用标准椭圆封头结构，既能够承受罐内物料的静压力，也能减少罐内物料流动的死角，避免长期运行过程中物料沉积在边角位置引发变质问题。

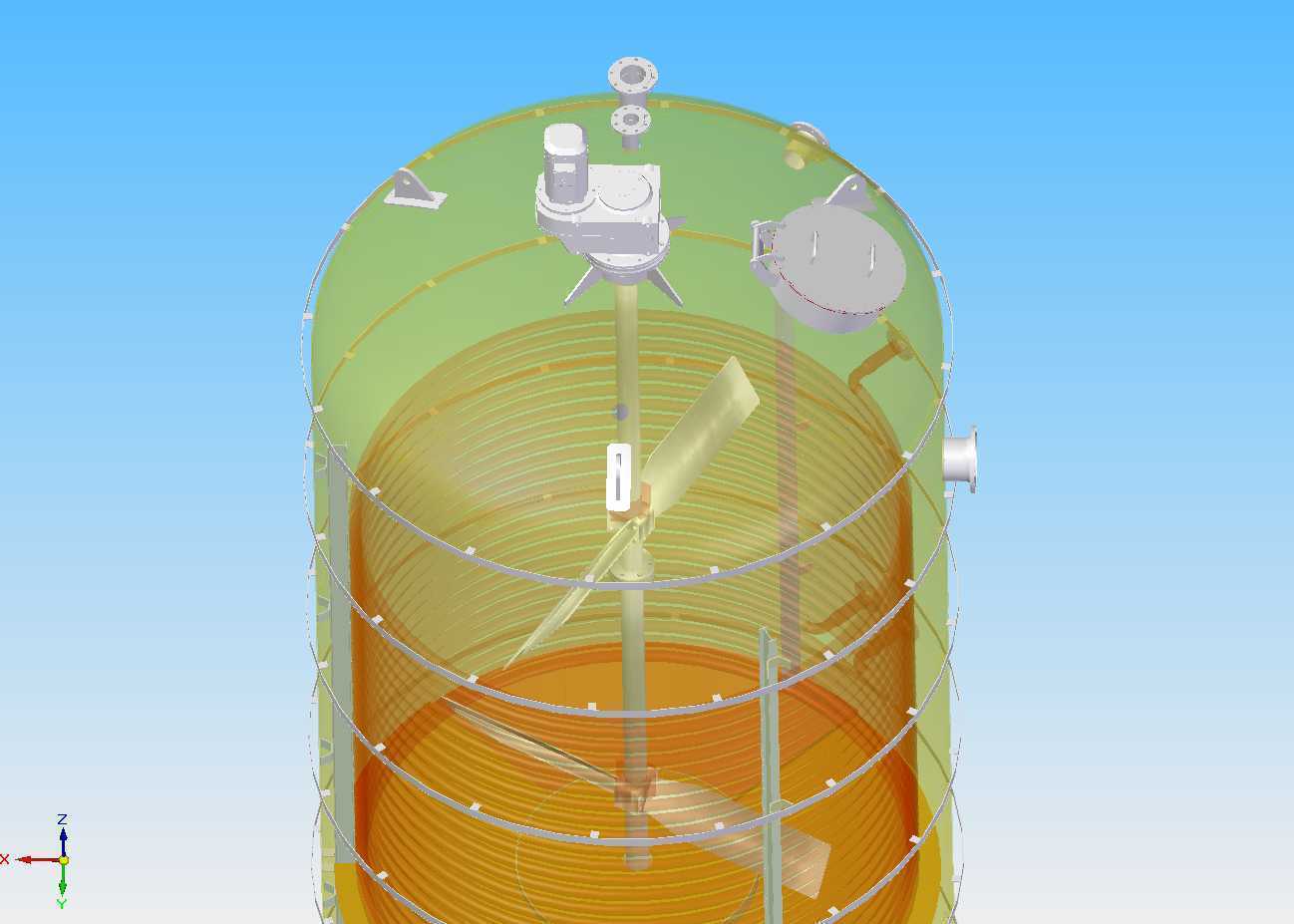

　　设备的核心功能是实现植物油料与添加组分的均匀混合，同时通过内置的加热盘管维持罐内物料的工艺温度，避免油脂在低温环境下粘度升高影响混合均匀度。内置的盘管沿罐体内壁螺旋排布，盘管与罐壁之间预留了足够的安装与检修间隙，盘管的进出口设置在罐体侧下方的封头位置，外接热媒管路时可以直接对接车间的蒸汽或者热水循环系统，不需要额外在罐体顶部开设大尺寸的工艺接口，减少了罐体顶部的开孔数量，也降低了顶部密封失效的风险。

　　搅拌系统的设计采用了双层桨叶的结构，上层桨叶采用推进式桨型，主要负责带动罐身上部区域的物料形成轴向流动，避免表层物料出现分层；下层桨叶采用宽叶轴流桨，能够触达罐底区域的物料，将沉积在罐底的重相组分向上带动，配合螺旋盘管外侧的导流作用，让整个罐内的物料形成完整的循环流场，不存在混合死区。搅拌驱动装置安装在罐体顶部的中心位置，机座与罐体顶部的加强圈焊接为一体，能够承受搅拌运行过程中产生的径向与轴向载荷，避免长轴搅拌出现大幅摆动的问题，搅拌轴的长度根据罐体的直段高度做了匹配，轴上设置了中间支撑结构，降低长轴运转时的挠度，延长轴封与轴承的使用寿命。

　　罐体顶部的接口排布做了充分的工艺适配，除了搅拌装置的安装口之外，还设置了人孔、进料口、排气口、仪表安装口，人孔采用快开式结构，方便检修人员进入罐内清理盘管表面的结垢或者检查桨叶的磨损情况；侧部设置的出料口位于下封头的最低位置，能够保证罐内物料可以完全排空，减少物料残留。罐体外部设置了多圈加强圈，因为60立方的罐体盛满物料之后侧壁承受的液柱压力较大，加强圈的设置可以降低罐体壁厚的设计值，在保证结构强度的前提下减少材料的用量，同时加强圈也可以作为外部检修平台的附着点，方便日常巡检时检查罐体焊缝与外接管路的密封情况。

　　从实际使用的场景来看，这类罐体除了植物油加工的混合工序之外，也可以适配其他需要控温混合的常温常压工艺场景，碳钢材质的罐体在做了内防腐处理之后，也可以用于部分非强腐蚀性化工物料的混合调配。建模过程中对盘管的螺旋升角、桨叶的安装角度、罐体的开孔补强位置都做了1:1的还原，所有的焊缝位置、法兰连接尺寸都符合常压容器的设计规范，能够直接用于设备的选型参考、结构校核或者生产预制的参考依据，不需要再对核心结构做额外的尺寸调整。在安装边界上，罐体的支腿高度需要匹配出料口的外接阀门与管路的安装空间，顶部驱动装置的吊装高度需要预留足够的检修空间，保证后期更换搅拌密封或者桨叶时不需要拆除周边的其他工艺管线。
