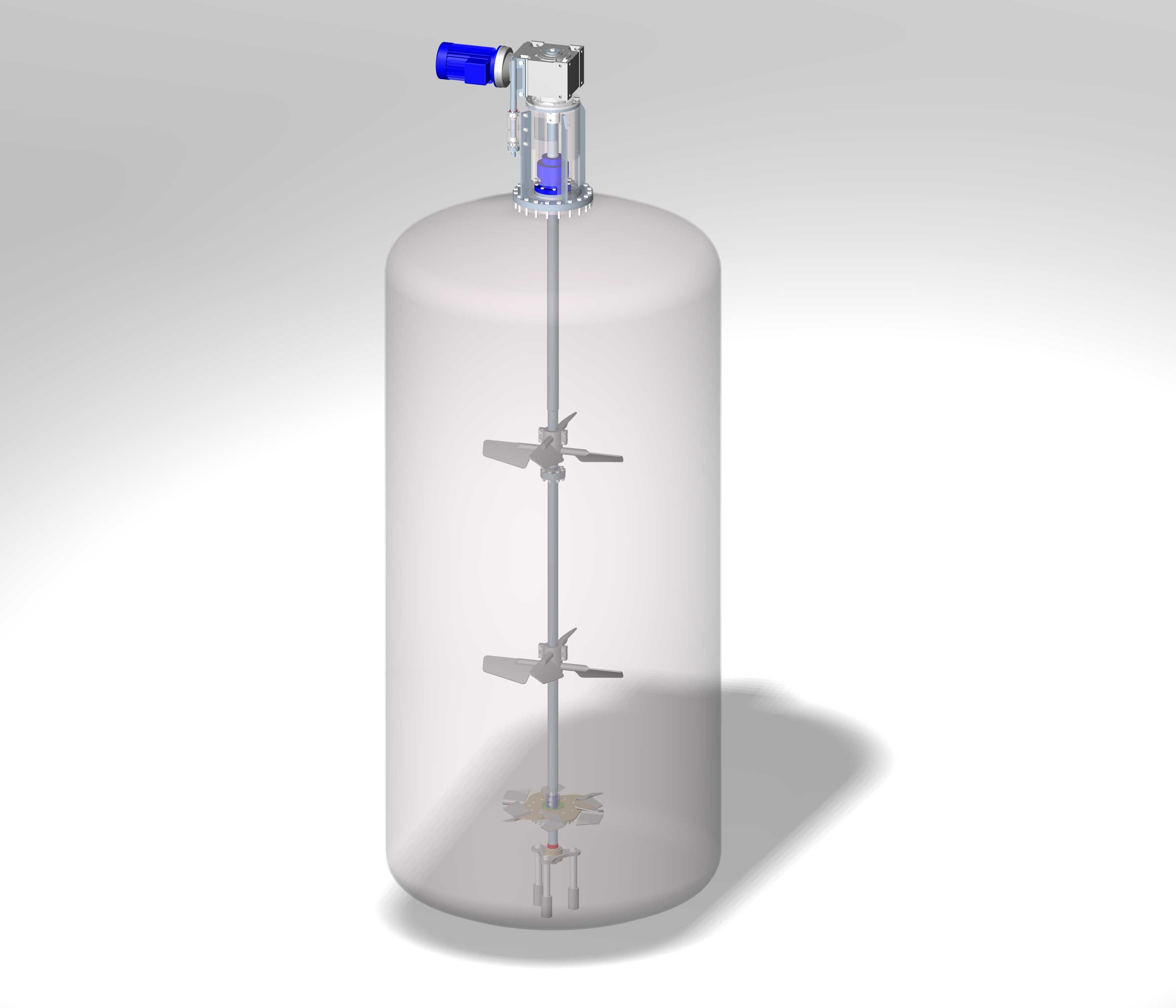

立式多层桨叶发酵罐搅拌混合装置

　　在生物发酵、食品酿造、精细化工物料预处理的生产场景中，罐内物料的均匀混合度直接决定了发酵反应的传质效率、菌群活性一致性以及最终产物的得率，这类带内置搅拌机构的立式罐体混合装置，是批次式发酵生产环节的核心执行部件。不同于常规常压搅拌罐的结构设计，这套装置的搅拌轴采用长轴跨距布置，从罐顶驱动端一直延伸至罐底区域，整根轴的同轴度公差控制在0.2mm/m以内，避免长轴高速运转时出现径向跳动刮碰罐体内壁的问题。轴系上共布置三层搅拌桨，上层与中层采用斜叶推进式桨叶，桨叶倾斜角度为45度，运转时可推动罐内上层与中部的物料形成轴向向下的流动趋势，将漂浮在液面的固相物料快速卷入液相主体，避免表层物料结壳、菌群富集不均的问题；最底层采用径流型涡轮桨搭配底轴承支撑结构，桨叶外缘距离罐底封头的距离控制在桨叶直径的0.25倍区间，运转时可将沉积在罐底的高密度固相物料完全扬起，消除罐底的混合死区，保证整罐物料在发酵周期内始终处于均匀悬浮状态。

　　驱动端布置在罐顶外侧，采用立式安装的减速驱动单元，输出端通过机械密封结构与罐体连接，密封结构可承受罐内0.3MPa的工作正压，同时满足发酵过程的无菌密封要求，避免外界杂菌侵入罐内污染发酵物料。罐体采用立式圆筒形结构，上下为标准椭圆封头，这种结构的承压能力均匀，罐壁无应力集中区域，可适配大多数常压带微压的发酵工况，罐体的直筒段高度与内径比例控制在2:1，这个比例区间既可以保证物料有足够的轴向流动行程，提升混合均匀度，也不会因为罐体过高导致搅拌轴跨距过大，增加轴系的设计难度与运转振动风险。

　　从安装边界来看，整套装置的安装基准为罐顶的法兰接口，驱动单元、搅拌轴、桨叶组件全部通过罐顶法兰完成装配，不需要在罐壁额外开设大尺寸安装孔，减少了罐体的密封泄漏点，后期维护时只需要拆开罐顶法兰即可将整套搅拌机构吊出检修，不需要清空罐内全部物料就能完成桨叶更换、密封件维护的操作，大幅降低了生产间隙的维护时长。在实际选型匹配时，需要根据单批次处理的物料粘度、固含量调整桨叶的层间距与转速参数，对于粘度低于1000cP的液态发酵物料，三层桨的转速可设置在60-120rpm区间，即可满足全罐混合的要求；如果是固含量超过20%的高粘度物料，可适当加大底层桨叶的直径，将转速调低至30-60rpm，在保证混合效果的同时降低驱动功率消耗，避免轴系扭矩过载。

　　这套结构的设计核心是通过多层不同流型的桨叶组合，在罐内形成整体的轴向大循环与局部的径向湍流，不存在传统单桨搅拌的混合盲区，罐内任意位置的物料浓度差可控制在5%以内，温度差控制在0.5℃以内，完全满足恒温发酵、均匀传质的工艺要求。在三维建模过程中，需要重点校验搅拌轴的临界转速，保证工作转速低于一阶临界转速的70%，避免运转时出现共振问题，同时要校核桨叶与罐壁的安全间隙，间隙值控制在15-25mm之间，既不会因为间隙过小导致加工装配难度提升，也不会因为间隙过大导致罐壁附近的物料流动速度过低，出现壁面积料的问题。罐底的底轴承采用自润滑材质，不需要额外加注润滑油，避免润滑介质泄漏污染罐内发酵物料，适配食品、医药类发酵场景的卫生要求。
