高容量球面滚子轴承用剖分式轴承座

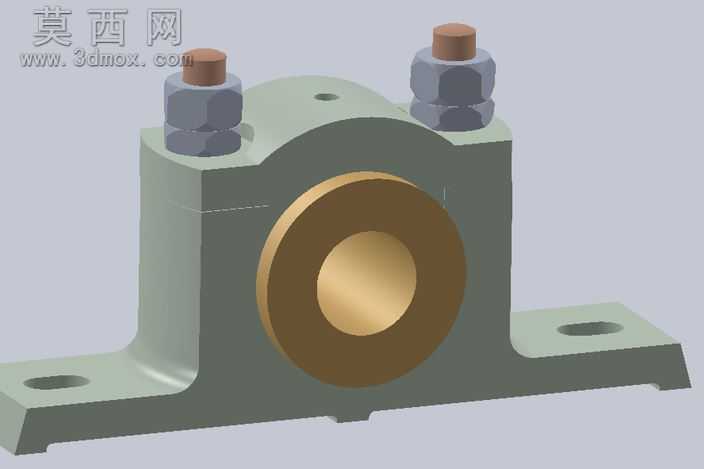

该三维模型为适配高容量球面滚子轴承、自调心球轴承的剖分式轴承座，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计通用规范，先绘制底座安装基准面的二维草图，标注两侧安装孔的中心距、孔径、底座厚度等关键尺寸，通过拉伸特征生成带安装孔的一体式底座结构，底座两端设计有对称的沉头安装孔，用于通过螺栓将轴承座固定在设备安装基面，保证安装后的定位精度与结构稳定性。建模时将轴承座主体拆分为底座与上盖两个独立部件，二者的结合面设计为精准的平面配合结构，两侧预留螺栓穿装孔位，配套的六角螺栓与六角螺母单独建模，螺纹部分采用装饰螺纹线特征简化处理，既保证模型视觉真实度，又控制整体文件体积。模型中部的轴承安装腔采用回转特征生成，腔体直径与适配轴承的外圈尺寸精准匹配，腔体两侧设计有同轴的定位止口，用于限制轴承的轴向窜动，保证轴承运转时的同轴度要求。渲染阶段为不同部件赋予差异化材质：轴承座主体采用灰铸铁材质，调整材质粗糙度参数呈现铸铁件哑光的金属质感，表面添加轻微的铸造纹理细节提升真实感；中部轴承外圈赋予黄铜材质，调整金属反射率与高光参数，呈现铜合金温润的金属光泽；螺栓与螺母采用碳钢发黑材质，表面设置细微的纹理模拟标准紧固件的表面处理效果。整体结构设计充分考虑轴承的安装与维护需求，剖分式结构无需拆卸轴端部件即可完成轴承的更换与检修，两侧的螺栓锁紧结构可提供足够的压紧力，保证轴承座上下盖结合紧密，避免运转过程中出现松动错位。模型的所有配合关系均按照实际装配逻辑添加，螺栓与安装孔为间隙配合，螺母与螺栓为螺纹配合，轴承外圈与安装腔为过渡配合，可直接用于虚拟装配验证、工程图生成以及后续的有限元结构分析，能够直观展示轴承座的装配关系与结构细节，为机械设计人员提供可靠的参考模型。
