8厘米规格电脑轴流散热风扇结构

　　日常做PC整机热设计、机箱风道验证的时候，8cm规格的轴流风扇是绕不开的标准选型件，这类小尺寸风扇的适配场景非常广，除了常规台式机机箱的后置排风、前置进风位，很多ITX小机箱的侧部辅助散热位、塔式CPU散热器的替换风扇位、老旧台式机电源的内置散热替换、甚至桌面小型功放、NAS存储设备的通风位都能用到，属于电子设备风冷散热里通用性极强的标准件。

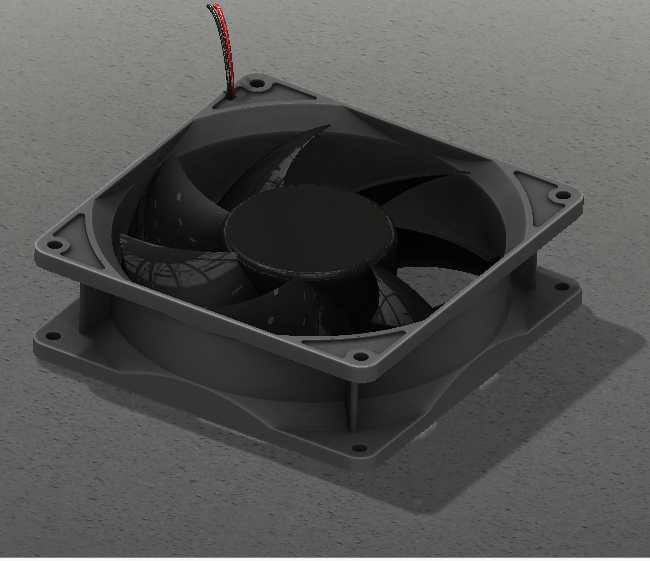

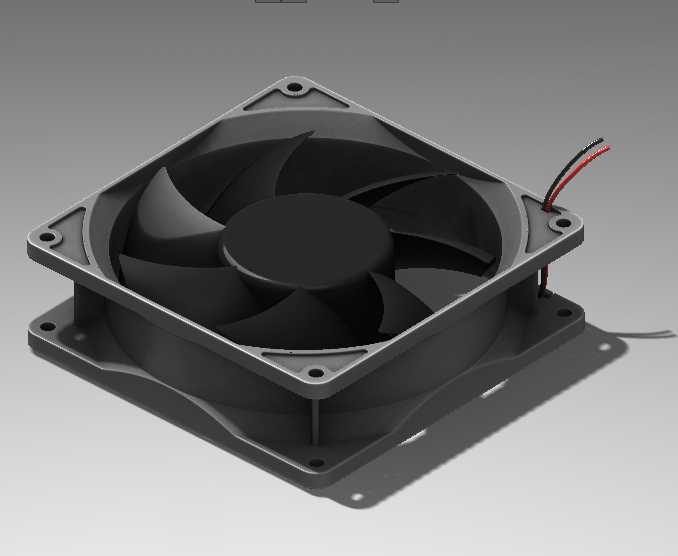

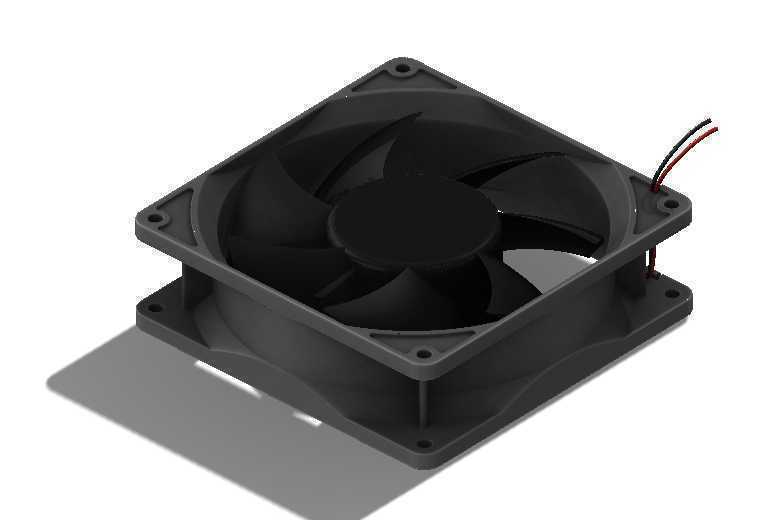

　　从实际安装边界来看，这款风扇的外框是标准正方形结构，边长为80mm，常规厚度为25mm，属于8025规格的标准轴流风扇，四个安装角预留了沉头螺丝过孔，孔位遵循行业通用的安装孔距标准，适配M3规格的机箱风扇螺丝或者橡胶减震钉，安装时不需要额外做孔位适配，只要设备预留的安装位是8cm风扇标准位，就能直接固定。外框的边角做了小圆弧过渡，避免安装时刮伤线材或者操作人员的手部，出线位置从外框侧边引出，采用红黑两芯的标准供电线，适配常规12V直流供电接口，接线时可以根据设备内部走线需求调整线材弯折角度，不会和周边的内存、显卡侧板等部件产生干涉。

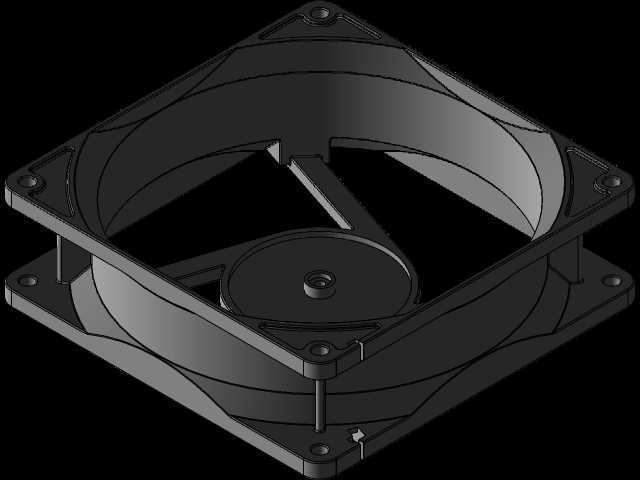

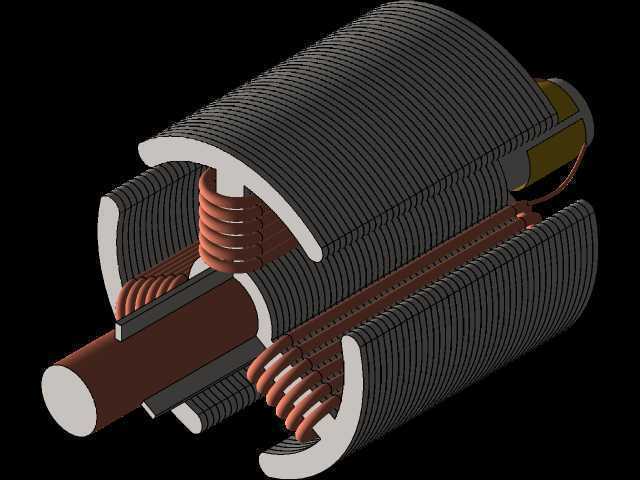

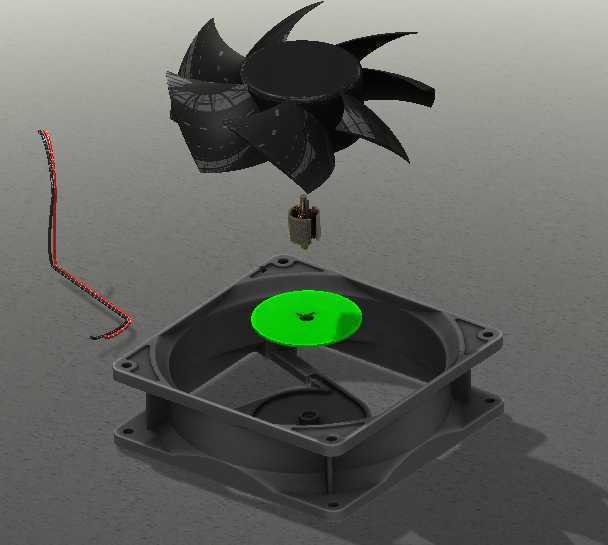

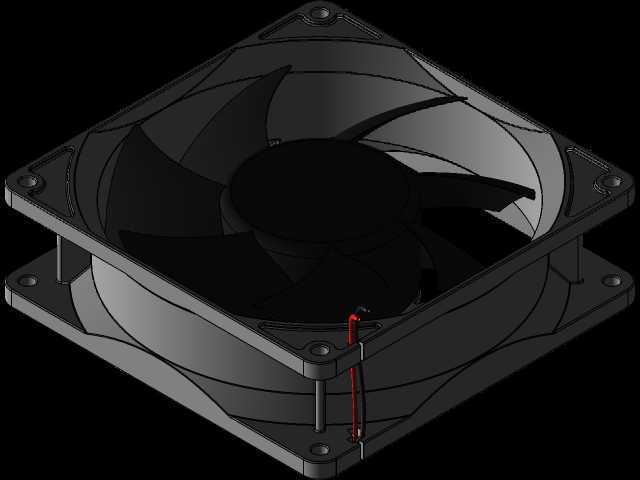

　　结构设计上，这款风扇采用外框加中心轮毂加七片曲面叶片的常规轴流布局，中心轮毂的直径控制在合理范围，既可以容纳内部的直流电机、轴承结构，又不会过多遮挡中心进风区域，影响进风效率。叶片的曲面角度是经过风道验证的，叶片前缘做了小角度切角，能够降低叶片切割空气时产生的紊流噪音，在常用的1200-1800转转速区间内，既能保证足够的静压值，克服机箱防尘网、散热鳍片的风阻，又能把运行噪音控制在可接受的范围，适合对噪音有一定要求的日常办公、家用PC场景。外框的四个侧边做了平直的贴合面，安装时可以和机箱的安装面紧密贴合，避免缝隙漏风影响风道效率，外框的厚度方向做了加强筋结构，从中心轮毂的支撑筋延伸到外框内壁，保证整体结构强度，即使在运输或者安装时受到一定的外力挤压，也不会出现外框变形、叶片蹭框的问题。

　　从功能特性来说，这类8cm风扇的核心作用是驱动空气定向流动，把设备内部积聚的热量带到外部环境，在做机箱风道设计的时候，这类风扇可以根据需求布置成正压或者负压风道，布置在进风位时可以把外部冷空气抽入机箱内部，布置在排风位时可以把内部显卡、CPU、硬盘等发热部件产生的热空气快速排出。和12cm、14cm的大尺寸风扇相比，8cm风扇的尺寸更小，适合内部空间局促的小型设备，虽然同转速下风量比大尺寸风扇略低，但是更高的转速区间可以弥补风量差距，而且小尺寸的安装边界让它的适配场景更灵活，很多老旧设备的替换散热都能找到对应的安装位。

　　建模的时候需要重点关注几个配合尺寸的精度，首先是四个安装孔的位置度，必须严格遵循标准孔距要求，否则安装时会出现螺丝孔对不齐的问题；其次是叶片和外框内壁的间隙，间隙过大会导致漏风降低风压，间隙过小会因为生产公差或者运行震动出现叶片蹭框的异响，一般预留0.5-1mm的均匀间隙比较合理；还有中心轮毂的支撑筋，要做流线型设计，减少支撑筋对出风气流的切割，降低紊流产生的噪音。另外外框的沉头孔深度要适配标准螺丝的沉头尺寸，保证螺丝拧紧后不会突出外框表面，影响安装贴合度。在做流动模拟验证的时候，可以重点关注不同转速下的风量、风压曲线，以及叶片表面的气流分离情况，通过调整叶片的安装角、曲面曲率，优化风扇的气动效率，在相同转速下获得更高的风量和更低的噪音，同时还要考虑风扇的动平衡设计，叶片的质量分布要均匀，避免高速转动时产生过大的震动，影响设备运行稳定性和使用寿命。
