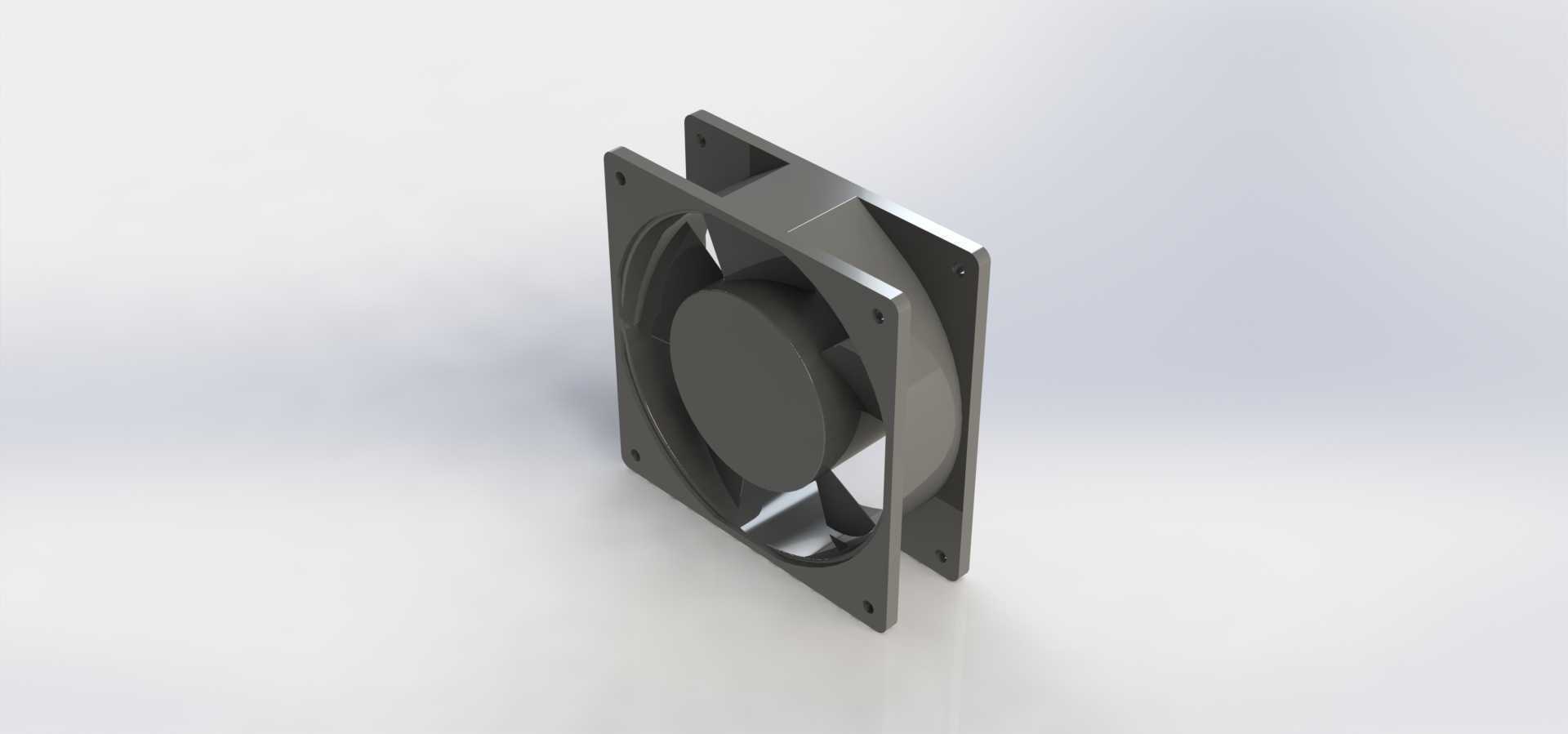

120mm规格不锈钢轴流散热风机结构

　　日常做设备结构设计时，风冷散热是最容易被低估的环节，不少工程师在做散热方案时只盯着风量风压参数，忽略了安装边界、结构材质对长期运行稳定性的影响，这款120见方的不锈钢轴流风机，是工业控制、电子设备散热场景里适配性极强的一款通用风冷部件。先从安装维度说，120×120的外框尺寸是行业通用的标准安装规格，四个安装孔位的孔距完全匹配常规工控机箱、服务器机柜、CPU散热塔、小型设备通风口的预装位，安装时不需要额外做安装板的二次开孔加工，外框厚度控制在常规轴流风机的标准厚度区间，不会出现装完后盖板无法闭合、和内部元器件干涉的问题，做结构排布时只要预留出对应厚度的安装空间，就能直接适配。材质上选用不锈钢做外框和叶轮基材，和常见的塑料框架风机比，

　　它的环境耐受度要高很多，在有轻微腐蚀性气体、高湿度、长期运行温度偏高的工况下，不会出现塑料框架老化脆裂、叶轮变形动平衡失衡的问题，适合用在户外小型通讯机柜、工业控制箱、食品加工设备通风这类对卫生、耐腐有要求的场景，不会因为长期运行出现材质粉化掉落碎屑的问题。设计思路上，这款风机采用的是外转子直驱结构，电机本体嵌在叶轮中心的轮毂位置，没有额外的传动结构，一方面能压缩整体轴向厚度，另一方面减少了传动环节的能量损耗和运行噪音，叶轮的叶片角度是经过动平衡校准的，运行时的振动量控制在极低水平，不会因为长期运行带动安装的机柜、设备出现共振异响。实际用途上，它既可以单独作为CPU散热的风冷动力源，搭配对应尺寸的散热鳍片使用，

　　也可以多台并联装在机柜的进排风位置，组成机柜的强制风冷循环通路，还能装在小型设备的通风口位置，做设备内部的空气置换，带走内部元器件工作产生的积热，避免局部温升高导致的电子元件寿命衰减。做三维建模的时候，这个结构的细节处理很考验建模功底，外框四个角的安装沉头孔深度要和常用的自攻螺丝、机丝螺丝的头部尺寸匹配，不能出现螺丝锁附后头部突出外框平面的问题，不然安装时会和安装面出现间隙，产生漏风或者振动异响；叶轮和外框之间的配合间隙要控制在合理范围，间隙太小容易出现运行时叶轮擦碰外框的故障，间隙太大又会产生回流损失，降低实际送风效率；中心电机的外轮廓要和轮毂的内部空腔完全贴合，不能出现装配干涉，同时要预留出电机供电线的出线槽位置，

　　避免走线时被叶轮剐蹭。不少刚入行的工程师做散热结构选型时，容易忽略风机的进出风侧的空间预留，这款风机在做安装结构设计时，进风侧至少要预留10mm以上的无遮挡空间，出风侧不要紧贴高密度的散热鳍片或者阻挡物，不然会大幅降低实际送风效率，导致散热效果达不到设计预期。另外不锈钢材质的外框相比塑料框架，自身的结构强度更高，在设备运输、安装过程中不容易出现边角碎裂、框架变形的问题，对安装操作的容错率更高，哪怕是用螺丝锁附时的扭矩稍大，也不会出现安装柱断裂的情况，适合批量设备装配时的流水线作业，降低装配环节的不良率。从气流组织的角度看，这款轴流风机的气流方向是沿轴向直吹，风压属于中低风压区间，适合风阻不大的通风散热场景，如果是搭配高密度鳍片的散热结构，需要在选型时核算实际风阻下的风量参数，不能直接用标称的最大风量做散热计算，不然很容易出现实际运行时风量不足，元器件温度超标的问题。建模时还原的细节还包括外框边缘的导流倒角，这个结构能降低进风侧的气流紊流，减少运行时的风切噪音，叶轮叶片的曲面弧度是按照等环量设计的，能在相同转速下获得更高的送风效率，同时降低叶片表面的气流分离，减少涡流产生的噪音。
