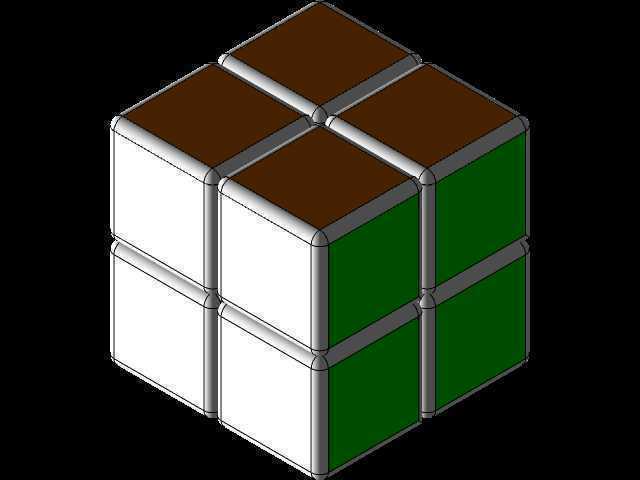

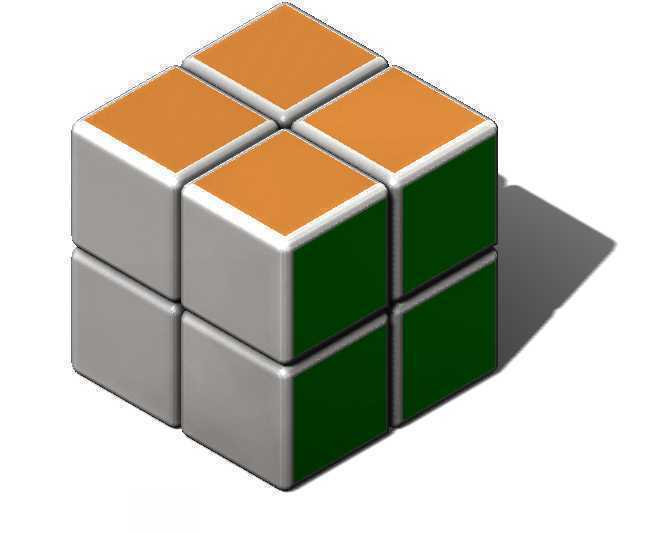

二阶益智魔方结构三维数模设计

　　日常接触到的二阶魔方，核心结构设计直接决定转动手感与使用寿命，建模过程中首先要处理的是块体之间的配合间隙，每一个角块的卡接棱边都做了0.15mm的圆角过渡，避免转动过程中出现卡滞、飞棱的问题。这类结构在益智玩具生产领域应用十分广泛，除了常规的桌面益智玩具场景，还可以作为机械结构教学的演示教具，用来讲解空间限位、转动副配合的基础原理，很多职业院校的机械基础课堂都会用这类结构作为入门建模案例，帮助学生理解三维空间里的装配约束关系。

　　从实际功能特性来看，二阶魔方没有中心块结构，八个角块通过内部的卡接结构实现三轴方向的自由转动，每个块体的外露面都预留了贴片安装槽，槽深控制在0.3mm，刚好适配常规的PVC磨砂贴片，粘贴后不会出现凸起刮手的问题，块体的边角做了R2的圆弧过渡，握持转动的时候贴合手指轮廓，长时间把玩也不会出现硌手的情况。设计过程中最先确定的是整体外形边界，成品整体为57mm边长的正立方体，这个尺寸是经过多轮握持测试确定的，成年男性单手握持时拇指和中指可以刚好卡住对向棱边，青少年握持也不会因为尺寸过大难以单手操作，安装边界上不需要额外的固定结构，所有块体通过自身的卡接结构实现自锁紧，装配完成后轴向窜动量控制在0.1mm以内，既保证转动顺滑，又不会出现块体松动脱落的问题。

　　建模时的结构拆分逻辑完全贴合实际注塑生产的需求，每个角块的壁厚均匀控制在1.8mm，避免注塑过程中出现缩痕、翘曲的问题，内部的卡接爪做了加厚处理，受力位置的壁厚达到2.5mm，能够承受频繁转动带来的冲击力，就算是日常使用中不小心摔落到水泥地面，卡接结构也不会出现断裂。转动接触面的设计参考了高端竞速魔方的结构逻辑，每个接触面上都做了微凸的接触面设计，减少块体之间的摩擦面积，搭配适当的阻尼脂就可以实现顺滑且有段落感的转动手感，不需要额外加装弹簧结构就可以实现稳定的转动阻尼，简化了整体装配流程，生产时只需要将八个角块对位卡入就可以完成成品组装，不需要额外的紧固件，大幅提升生产装配效率。

　　从应用延伸的角度来看，这个结构还可以拓展到定制化文创产品领域，更换外表面的贴片图案就可以做成品牌周边、纪念礼品，内部结构不需要做任何调整就可以适配不同的外观设计需求，结构的通用性很强。建模过程中所有的配合面都做了拔模处理，拔模角度控制在1.5度，完全满足注塑模具的开模要求，不需要后续做结构修改就可以直接导出模具加工图纸，每个块体的分型面都设置在棱边位置，开模后不会在外观面上留下明显的合模线，减少后续外观打磨的工作量。实际测试中，按照这个结构生产的样件，连续转动一万次以上卡接结构没有出现明显磨损，转动手感的衰减率控制在10%以内，完全满足日常益智玩具的使用强度要求，就算是作为竞速练习用的魔方，也可以支撑半年以上的高频使用需求。
