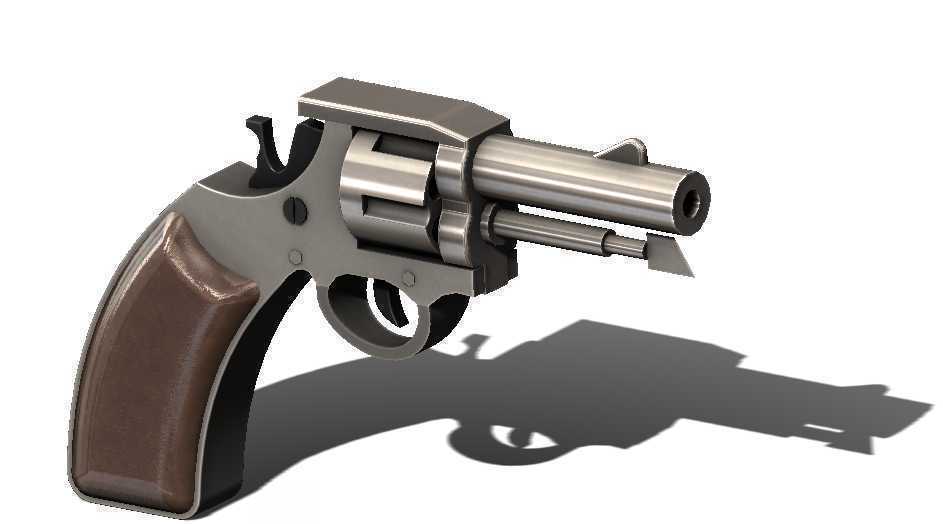

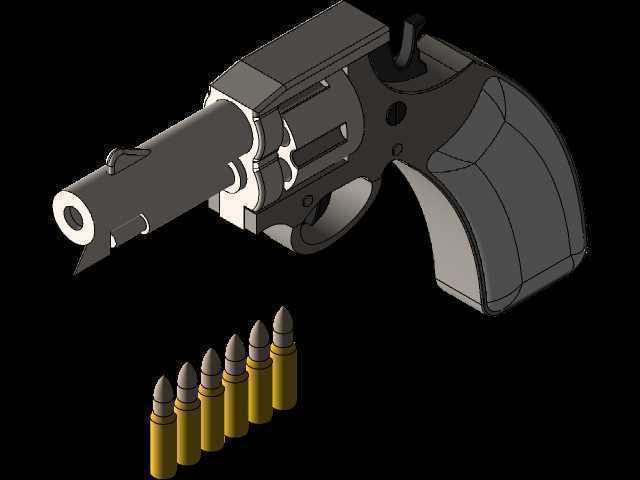

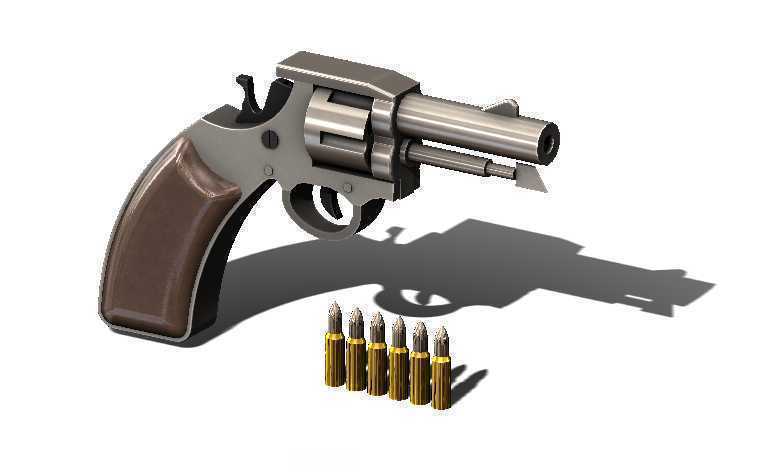

8毫米口径转轮手枪结构三维建模

　　本次建模的8毫米口径转轮手枪，属于轻武器类机械结构，在结构设计层面完全还原实枪的装配逻辑与运动关系，可用于轻武器结构教学、战术装备模拟演示、影视道具预演等多个场景。从实际用途来看，这类短管转轮枪械通常作为近距离防卫装备使用，结构可靠性优于多数自动装填手枪，不存在卡壳故障的先天设计缺陷，对弹药适配性更强，在民用射击运动、警用备用装备领域都有长期的应用积淀。

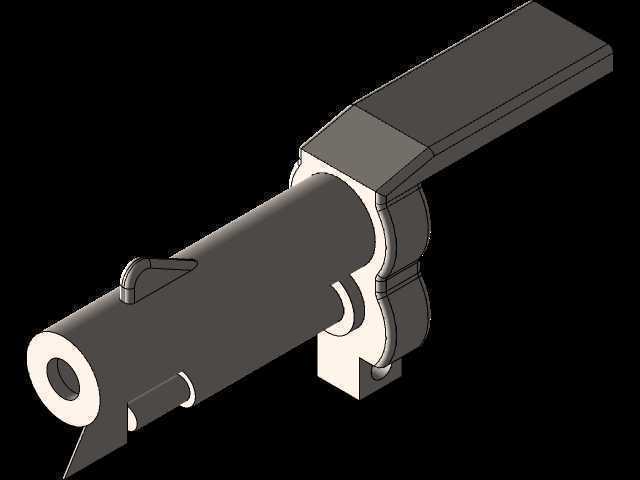

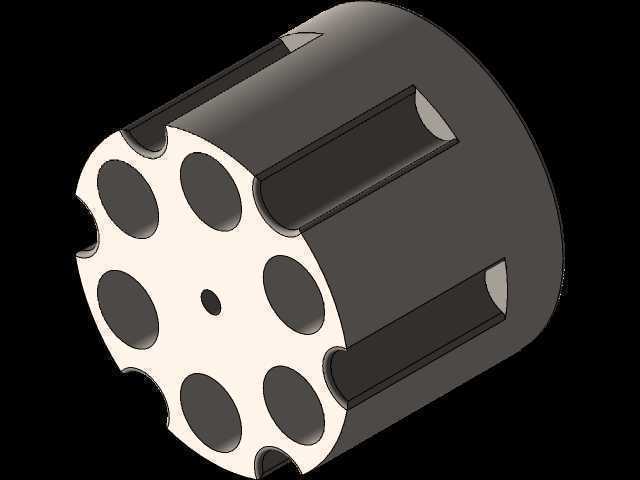

　　设计过程中首先敲定的是核心的转轮弹巢结构，弹巢采用6发容弹量的经典布局，每个弹膛的同轴度公差控制在0.02mm以内，保证击针击发时弹药底火能够准确对正，避免出现击发无力或者炸膛的结构风险。弹巢与枪管的定位靠棘轮与棘爪配合实现，每次扣动扳机时，棘爪推动棘轮转动固定角度，让待击发弹膛精准对齐枪管轴线，这个转动行程的间隙设计留了0.05mm的活动余量，既保证转动顺畅不卡滞，又不会因为间隙过大导致弹膛错位。枪管部分采用两段式阶梯结构，外露部分长度适配短管便携的定位，枪管内的8毫米阳线直径严格按照口径要求设计，弹膛坡膛段做了1.5度的过渡锥角，方便弹头在击发后顺利嵌入膛线，减少弹头起始嵌入时的阻力。

　　击发机构的设计完全还原单双动击发逻辑，单动模式下需要手动压倒击锤，此时扳机行程短、击发力小，射击精度更高；双动模式下直接扣动扳机，扳机连杆会同时带动击锤后压倒位再释放击发，不需要额外操作击锤，适合紧急情况下快速出枪射击。击锤的待击卡槽和阻铁的咬合面做了淬火硬化的结构模拟，实际生产中这个部位的硬度要达到HRC55以上，才能承受反复击发的磨损，避免出现滑机走火的问题。扳机的复位靠扳机簧提供动力，簧力参数经过匹配，双动击发力控制在50N左右，单动击发力控制在20N左右，兼顾操作安全性和射击手感。

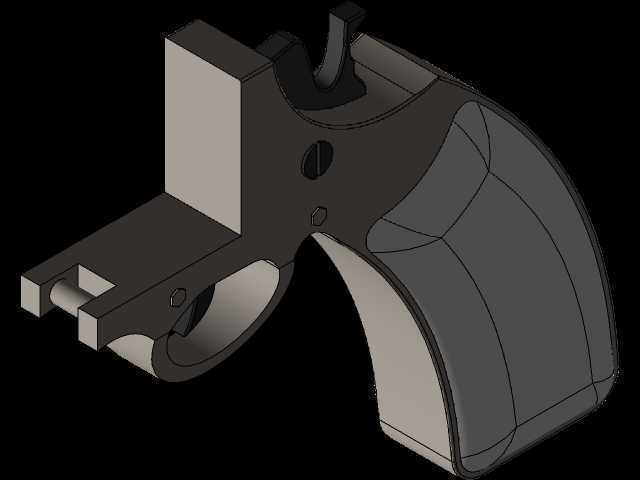

　　握把部分采用符合人体工程学的弧形轮廓，握持角度设计为110度，贴合普通人手的自然握持姿态，握把片采用木质纹理的结构设计，和金属枪架之间通过两个固定销连接，安装时不需要额外的复杂紧固件，拆卸维护非常方便。握把内部预留了握把簧和击锤簧的安装空间，所有弹簧的安装位都做了定位凸台，避免枪械射击振动导致弹簧移位失效。枪身框架采用整体式侧摆结构设计，转轮弹巢可以向左侧摆出完成退壳和装填，摆出的转轴位置做了限位结构，摆出角度刚好到45度，方便使用退壳杆一次性退出所有弹壳，退壳杆的回位靠内置的小弹簧实现，装填完成后将弹巢推回原位即可自动锁定，不需要额外操作锁扣。

　　外形尺寸方面，整枪全长控制在180mm以内，枪管长度70mm，全枪高度120mm，宽度35mm，整体尺寸紧凑，方便隐蔽携带。安装边界上，所有外露的金属零件边缘都做了R0.5的圆角处理，避免尖锐棱角勾挂衣物，影响出枪速度。各个活动部件之间的运动间隙都做了合理预留，击锤转动时不会和握把片产生干涉，扳机转动行程内不会碰到弹巢边缘，退壳杆前后运动时和弹巢底缘的对正精度足够，退壳时不会出现卡滞。整个模型的所有零件都按照实际装配关系做了约束，可直接用于运动仿真演示，验证各个机构的动作逻辑是否合理，也可以作为结构教学的演示素材，帮助学习者理解转轮手枪的工作原理和装配关系，在结构设计层面完全符合实枪的工程设计逻辑，没有违背机械原理的结构错误。
