立式储水式电热水器内部结构三维设计

　　在民用建筑水暖配套、商用集中热水供给的场景中，储水式电热水器是非常常见的终端热水制备设备，这套三维结构完整还原了立式大容量储水电热水器的核心构造，从内胆腔体、加热组件到防腐配件的装配关系都做了精准还原，能给结构设计人员做同类产品改型、安装空间校核提供非常直观的参考。做这类立式储水设备的设计时，首先要卡准安装边界的尺寸参数，设备整体高度2.2m，筒体直径1m，这个尺寸规格对应的是商用场景或者大户型全屋热水供给的需求，安装时需要预留的竖向空间要比设备本体高出至少200mm，方便后期检修时抽出内部的加热管与镁棒，横向的安装间隙也要留出至少300mm的操作空间，避免贴墙安装后无法开展维护作业。设备的空机重量控制在67.6公斤，

　　满水状态下的最大承重达到270kg，这就要求安装点位的墙体承重或者落地基础的载荷能力必须提前核算，不能直接套用小容量家用热水器的安装标准，尤其是壁挂安装的场景，膨胀螺栓的选型、固定点的排布都要匹配满水重量做强度校核，避免出现坠落风险。从功能配置来看，这套设备搭载4级恒温调控结构，能够根据进水温度、用水流量的波动动态调整加热功率，保证出水温度的稳定，不会出现用水点忽冷忽热的问题。加热核心采用铜质线圈电阻加热管，铜材的导热效率高，而且在水环境下的耐蚀性能表现均衡，加热管的排布做了错位设计，能够让内胆里的水形成自然对流循环，减少冷水区的占比，提升热水的输出率。防腐设计上，设备配置了专用镁棒作为牺牲阳极，利用镁的金属活性高于钢材的特性，

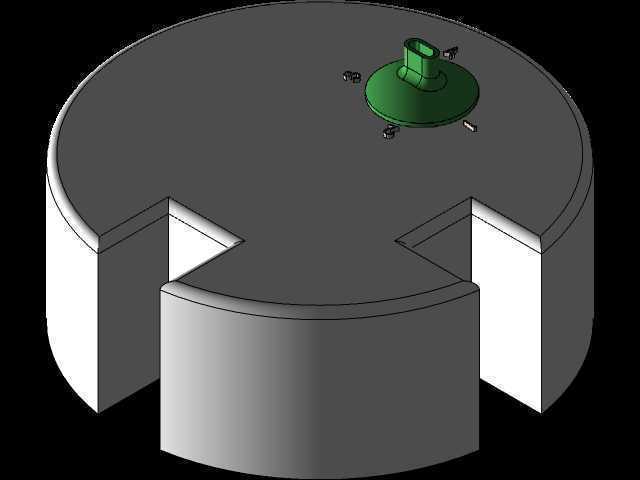

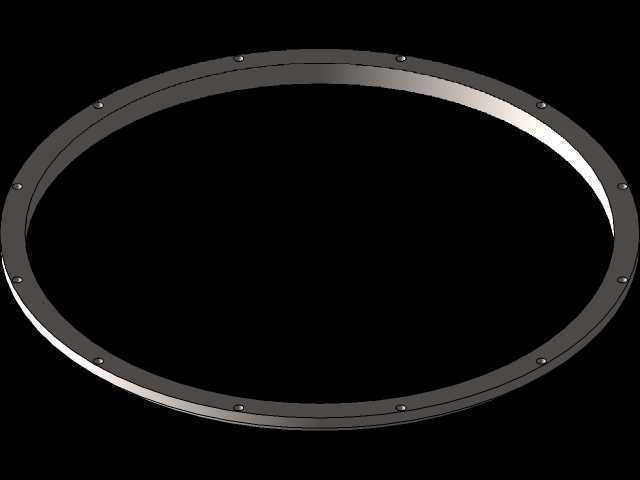

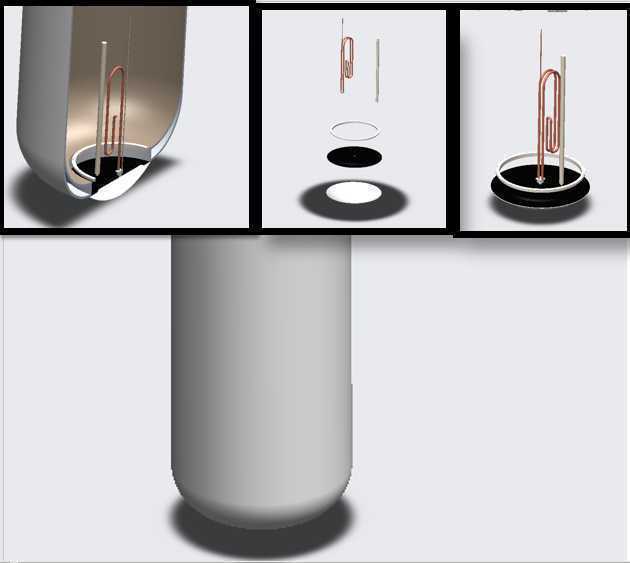

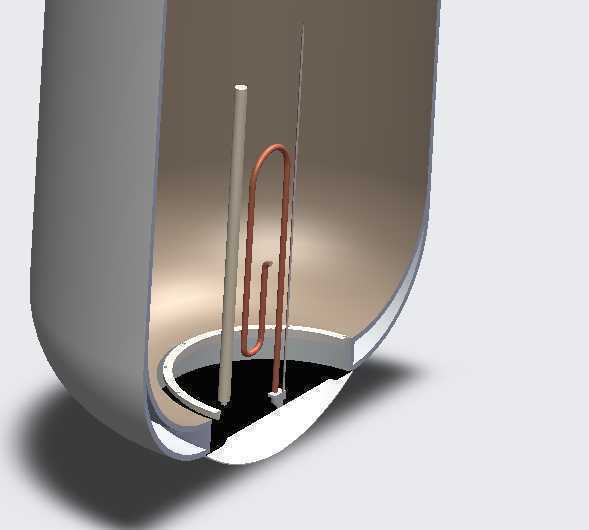

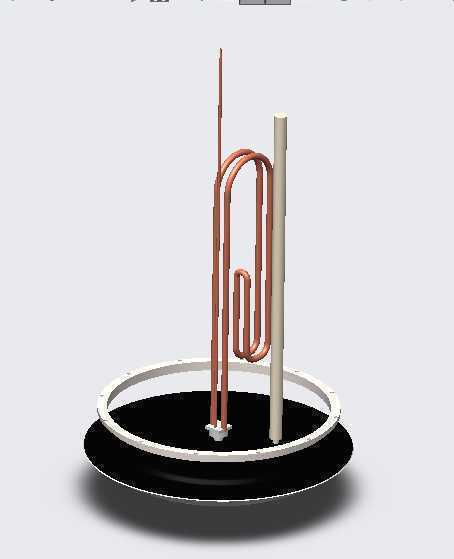

　　优先消耗镁棒来保护内胆金属壁面和加热管不被水电化学腐蚀，延长设备的整体使用寿命，而且阳极镁棒的连接位置做了螺纹装配结构，不需要完全拆解内胆就能完成镁棒的更换，日常维护的拆装效率很高，普通售后人员借助常规工具就能完成耗材更换作业。从建模的设计思路来看，这套结构没有做多余的外观曲面修饰，重点还原了内部核心组件的装配逻辑：内胆采用立式圆柱形筒体，上下端做圆弧封头处理，这种结构的承压能力更好，能够承受自来水管网的静压以及加热过程中产生的膨胀压力；底部的法兰盘是所有内部组件的集成安装位，加热管、镁棒、温度传感器都固定在这个法兰盘上，装配时可以先把所有配件在法兰上组装完成，再整体装入内胆完成密封，减少了内胆壁的开孔数量，降低了漏水的风险点。

　　在实际工程选型中，这类大容量立式热水器通常用在小型宾馆、员工宿舍、独栋住宅的集中热水供给场景，相比多台小容量热水器并联的方案，单台大容量设备的热损耗更低，维护点更少，长期运行的成本更有优势。建模过程中对各个部件的配合间隙做了符合实际装配要求的设置，比如加热管和内胆壁的间隙控制在合理范围，避免加热过程中管体高温直接接触内胆保温层造成保温材料老化；镁棒的安装位置避开了加热管的高温区，减少镁棒的不必要消耗，延长更换周期。另外，设备底部的进出水口布局也做了还原，冷水从底部低位进入，热水从高位输出，利用冷热水的密度差自然分层，减少冷热水混合造成的温降，提升热水的可用率。对于从事水暖设备设计、安装方案制定的工程人员来说，这套三维结构可以直接用来做安装空间的碰撞检查，比如在狭小的设备间内排布管道时，可以直接导入模型核对管道和设备本体的间距，避免现场安装时出现管线打架的问题；也可以作为基础框架，针对不同的使用场景调整加热功率、内胆容积、配件布局，快速衍生出不同参数规格的产品方案，减少从零开始建模的重复工作量。需要注意的是，这类设备的恒温控制模块要和加热功率做匹配，4级恒温的结构能够实现更精细的温度调节，在小流量用水和大流量用水的场景下都能保持温度稳定，不会出现小流量时水温过高、大流量时水温上不去的问题，设计时要把温度传感器的位置设置在出水端附近，更精准地采集出水温度，给温控模块提供准确的反馈信号。
