带橡皮头日常书写绘图木质铅笔结构

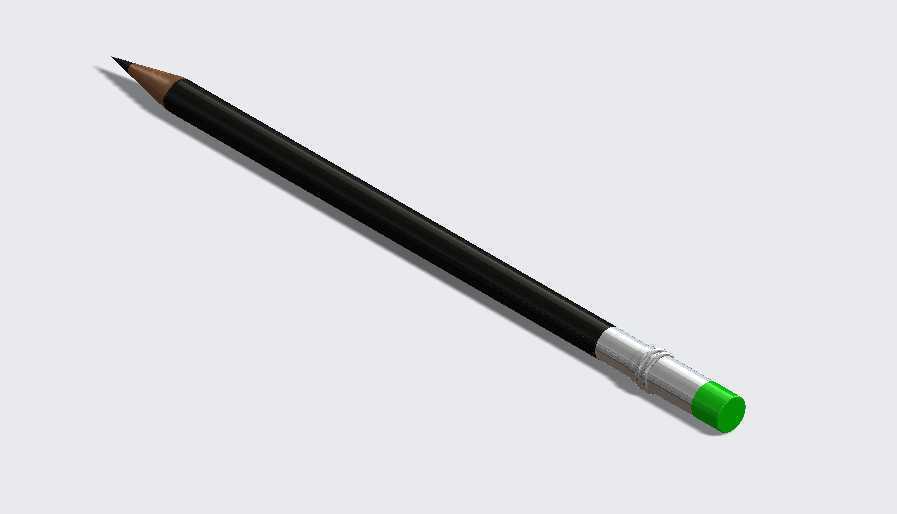

　　日常办公、教学场景以及工程手绘草稿阶段，这类带橡皮头的铅笔是出镜率极高的基础工具，很多结构工程师在方案构思初期，都会随手抓一支这类铅笔在草稿纸上勾勒传动路径、安装位轮廓，不需要切换绘图软件的操作间隙，手绘的线条能快速把脑海里的结构思路落地，它的握持手感、涂擦修改的便捷性，是很多数码绘图工具暂时无法完全替代的。从结构设计的角度拆解这款铅笔，整体采用细长杆状同轴布局，笔杆主体采用六边形截面设计，这个截面形态不是随意选择的——圆形笔杆放在倾斜的桌面或者绘图板边缘时很容易滚落，六边形的平面结构能提供足够的静摩擦阻力，避免笔具摔落导致笔尖折断，同时六个平面刚好贴合手指握持时的指腹接触面，长时间书写绘图时能减少局部压强，降低握持疲劳感。

　　笔杆前端是切削成型的锥状笔尖区域，铅芯从锥顶露出，切削角度控制在12到15度之间，这个角度区间能兼顾书写时的线条粗细控制和铅芯的结构强度，角度过尖会导致铅芯受力时极易崩断，角度过钝则无法画出精细的轮廓线条，在建模时需要严格控制锥面和笔杆主体的过渡圆角，避免出现应力集中的棱边，还原真实木质笔杆切削后的顺滑触感。笔杆尾端的金属箍是连接笔杆和橡皮头的关键结构件，采用薄金属卷压成型，内壁带有细微的滚花纹路，压入笔杆尾端后能通过滚花嵌入木质笔杆的表层纤维，提供足够的拉脱力，避免日常使用拔橡皮时金属箍连同橡皮一起从笔杆上脱落。金属箍尾端固定的绿色橡皮头，采用略大于笔杆截面的圆柱形态，边缘做了小圆弧倒角，擦拭纸张时不会因为棱角刮伤纸面，橡皮的材质硬度控制在邵氏40度左右，既能有效擦除石墨痕迹，又不会过度磨损纸张纤维，在建模时橡皮和金属箍的配合采用小过盈配合，模拟实际生产中橡皮压入金属箍的装配状态，不会出现松脱晃动的视觉效果。从尺寸边界来看，整笔长度控制在175到180毫米之间，这个长度刚好适配常规笔袋、文具盒的内部容纳尺寸，不会因为过长导致携带时笔杆弯折，笔杆外接圆直径控制在7到8毫米之间，适配绝大多数人群的握持尺寸，不管是青少年学生的手型还是成年办公人员的手型，都能找到舒适的握持位置。铅芯的直径采用常规2毫米规格，对应日常书写、绘图的常用线宽需求，金属箍的长度控制在22毫米左右，其中10毫米长度压入笔杆内部，剩余12毫米长度包裹橡皮的连接段，

　　保证连接结构的稳定性。在实际使用场景中，这类铅笔除了日常书写、学生作业使用外，在机械加工车间的工位上，工人也会用它在工件表面做临时标记，木质笔杆的隔热性比金属笔更好，即使接触刚完成粗加工、带有余温的工件，也不会出现烫手的情况，尾端的橡皮可以及时擦除标记错误的线条，不需要额外携带单独的橡皮，减少工位上的零散工具数量。建模过程中需要注意不同材质的质感区分：笔杆的黑色涂层做半哑光质感，模拟真实油漆涂层的细微漫反射效果，不要做成高光亮面，避免和实际产品的质感脱节；金属箍做轻微的拉丝金属质感，还原卷压金属件的表面加工纹理；橡皮头做略带弹性的哑光橡胶质感，颜色饱和度适中，不要出现过于刺眼的荧光色效果；笔尖露出的铅芯做细腻的石墨哑光质感，

　　切削后的木质端面要还原木材的细微纤维纹理，锥面的切削痕迹做轻微的不规则处理，不要做成完全光滑的标准锥面，毕竟实际手工切削或者卷笔刀切削的笔尖，都会带有细微的加工痕迹，完全理想化的光滑曲面反而会失去真实感。在结构装配逻辑上，所有部件保持严格同轴，铅芯和木质笔杆的锥段保持同心，金属箍和笔杆尾段的同轴度控制在0.1毫米以内，橡皮和金属箍的同轴度偏差不超过0.05毫米，还原真实产品的装配精度，不会出现部件错位的违和感。很多人觉得铅笔是结构非常简单的产品，但实际上每一处尺寸、每一个截面形状的选择，都是经过长期使用验证的，从防滚落的六边形截面，到兼顾强度和书写性能的笔尖角度，再到金属箍的压入深度，每一个细节都对应着实际使用中的痛点解决，做这类日常产品的三维建模，不能只做外形的复刻，更要理解每个结构背后的设计逻辑，才能建出符合真实使用状态的模型，而不是看起来像、实际不符合工程逻辑的外观曲面。
