单驱动双轴太阳跟踪装置结构设计

　　在分布式光伏电站、聚光太阳能热利用系统的现场安装场景中，太阳跟踪装置的成本占比、运行可靠性一直是工程方选型时的核心考量点，常规双轴跟踪系统需要配置两套独立驱动单元，分别负责方位角与高度角的调整，不仅硬件采购成本偏高，两套驱动的同步控制逻辑也会提升现场调试的复杂度，后期运维时故障点也相应增加。这套单驱动双轴太阳跟踪结构，核心设计思路就是通过机械传动结构的耦合设计，仅用一套驱动动力输出，就实现两个旋转自由度的追日动作，从根源上减少驱动部件的数量，降低整套装置的硬件成本与控制难度。

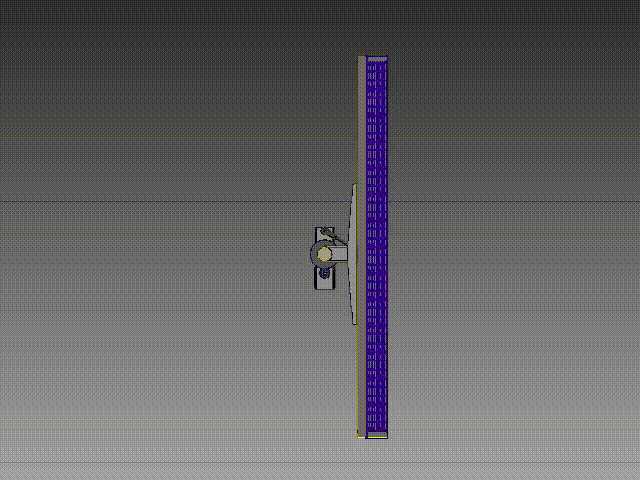

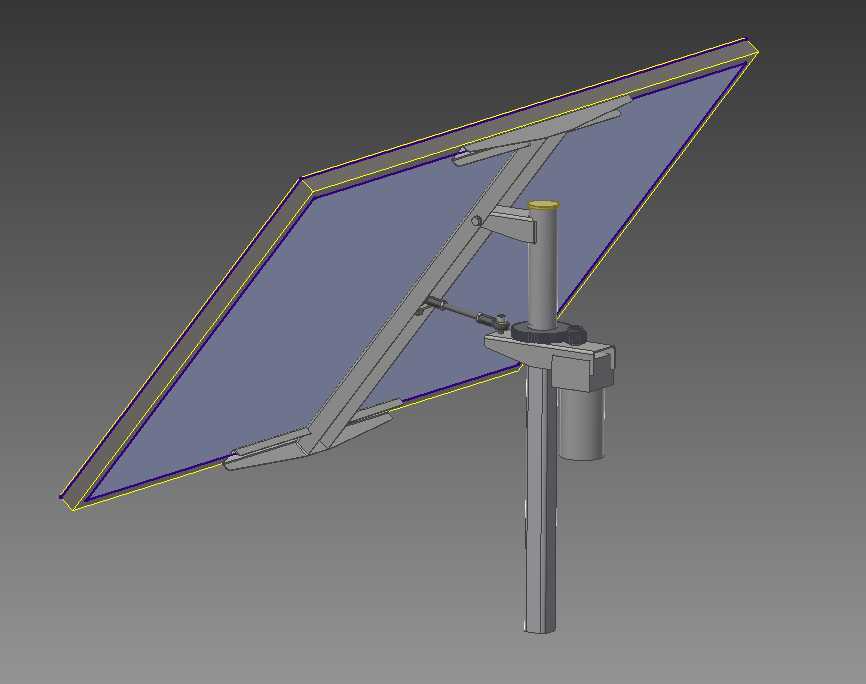

　　从结构布局来看，装置底部为安装固定基座，承担整套设备的承重与抗风载荷传递，基座上方集成单组驱动单元，通过连杆、凸轮耦合的传动路径，将动力分别传递至方位回转支撑与俯仰摆动支架，不需要额外增设第二套驱动电机与对应的减速机构。竖直布置的光伏板安装支架采用长条形矩形截面型材搭建，支架背面设置加强筋结构，保证大尺寸光伏组件安装后的结构刚度，避免大风工况下出现支架颤振影响组件使用寿命。俯仰摆动的铰接点设置在支架重心偏下位置，能够降低驱动端的负载扭矩，减少驱动单元的功率选型冗余。

　　实际应用中，这套结构可适配中小型离网光伏供电系统、偏远地区太阳能集热装置的追日需求，相比固定倾角安装的光伏组件，双轴跟踪能够让受光面始终保持与太阳入射光线垂直，提升全天的光能接收效率，而单驱动的设计又让整套装置的成本控制在接近固定支架加单轴跟踪的区间，兼顾发电效率提升与成本控制的需求。安装边界方面，基座的安装孔位按照常规户外光伏支架的混凝土基础预埋尺寸设计，不需要额外定制特殊基础，竖直支架的高度可根据搭载的光伏板尺寸、现场遮挡情况灵活调整，传动结构的运动包络在设计时已经预留足够安全间隙，全程运动过程中不会出现部件干涉、线缆拉扯的问题。

　　设计过程中重点考量了户外工况的适应性，所有传动铰接位置都预留了密封结构的安装位，可适配防尘密封圈、润滑脂加注通道，减少风沙、雨水对传动副的侵蚀，延长户外无故障运行时间。驱动端的动力输出路径经过扭矩匹配计算，在保证两个轴系运动速度匹配太阳运行角速度的前提下，尽可能降低传动过程中的机械损耗，整套结构没有复杂的异形加工件，大部分零部件都可采用标准型材、标准紧固件装配，降低生产加工的难度与成本，适合批量生产推广。在结构受力校核阶段，针对常见的户外12级风载工况做了静力学仿真，基座与支架连接位置、传动铰接位置的应力都控制在材料许用应力范围内，不会出现结构变形失效的问题。
