树莓派风格嵌入式开发板结构设计

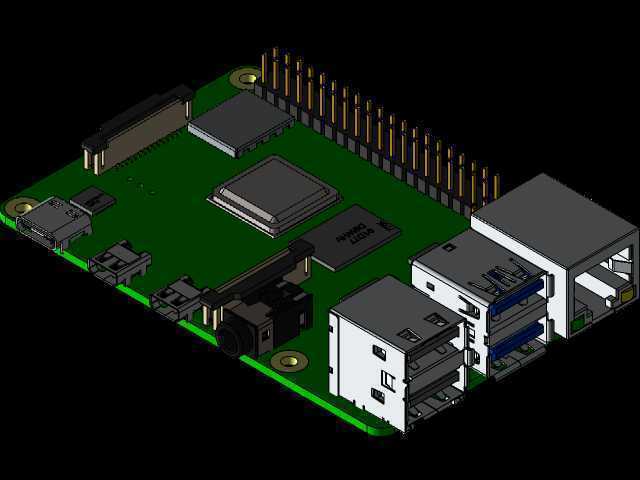

　　做嵌入式硬件结构设计快十二年，经手的板卡类三维模型少说也有几百套，这次的开发板结构是照着通用嵌入式单板的实际装机需求搭的，先从安装边界说起，板体整体长宽控制在85mm×56mm的常规单板尺寸内，四个角预留了φ3.2mm的安装孔，孔中心距板边3mm，适配市面上绝大多数通用开发板外壳、亚克力支架以及工控导轨安装座的孔位，不用额外改孔就能直接装到现有嵌入式设备的预留仓位里，板厚按常规1.6mmFR4板材的实际厚度做的结构预留，表层焊盘、丝印层的高度差都做了0.1mm的凸起还原，避免结构装配时和外壳支撑筋产生干涉。

　　板上的接口排布完全照着实际装机的走线逻辑来做，侧边叠放的USB接口、RJ45网口、HDMI输出接口的凸台高度都按实际接插件的尺寸留了13.5mm的外伸量，接口端面和板边的距离控制在1.2mm，刚好能让外壳的接口开孔和接插件端面齐平，不会出现接口凹进去插不到底、或者凸出来卡外壳的问题。板边的40Pin排针做了单Pin2.54mm标准间距的排布，排针总高度从板面算起留了8.5mm，适配市面上绝大多数的杜邦线、扩展板插接深度，排针两侧预留了1mm的操作空间，插扩展板的时候不会被旁边的电容、散热片挡住操作位置。

　　板上的核心芯片、内存颗粒、电源管理芯片的位置都按实际PCB布局做了结构还原，芯片的高度差都做了精准对应，核心处理器位置预留了15mm×15mm的散热片安装空间，高度留了6mm，不管是贴铝制散热片还是装小型主动散热风扇都有足够的空间，不会和上层扩展板、外壳顶盖产生碰撞。电源输入接口、音频接口、CSI摄像头排线座、DSI显示屏排线座的位置都做了避让设计，排线插接方向预留了10mm的操作空间，插排线的时候不用拆其他外设就能直接操作。

　　实际应用场景里，这类单板常被用在小型工控终端、物联网网关、智能硬件原型开发、教学实验设备里，做结构设计的时候特意考虑了不同场景的装配需求：如果是装在密闭工控盒里，板上发热元件的位置都对应外壳散热筋的位置留了接触余量，导热贴贴上去能完全贴合；如果是用在教学实验台的开放式安装场景，所有接口都朝外排布，学生插接线材的时候不会互相干扰，排针的标识位置也留了丝印的空间，对应引脚定义的位置不会被元件挡住。

　　设计的时候没做多余的异形结构，整个板体轮廓都是直角加R1mm的圆角处理，既避免板边锐角划手，也不会因为异形轮廓增加外壳开模的成本，所有接插件的固定柱位置都做了0.2mm的公差预留，实际生产的时候接插件焊上去不会出现因为结构尺寸偏差导致的板体翘曲问题。板上的固定孔周围都做了3mm直径的禁布区还原，对应实际PCB上不会走线、不会放元件的区域，结构件打螺丝的时候不会压到表层线路或者元件。

　　另外考虑到很多用户会给这类开发板加装各种扩展HAT板，排针的位置严格遵循通用单板的机械规范，上层扩展板叠装的时候，板间距离能保持在8mm左右，足够放下常规厚度的扩展板元件，不会出现上下板元件互相挤压的情况。侧边的USB接口之间留了1mm的间距，插两个普通U盘的时候不会因为接口间距太近插不进去，网口的固定弹片位置也做了结构还原，插网线的时候能正常卡紧，不会出现结构干涉导致的网线松脱问题。
