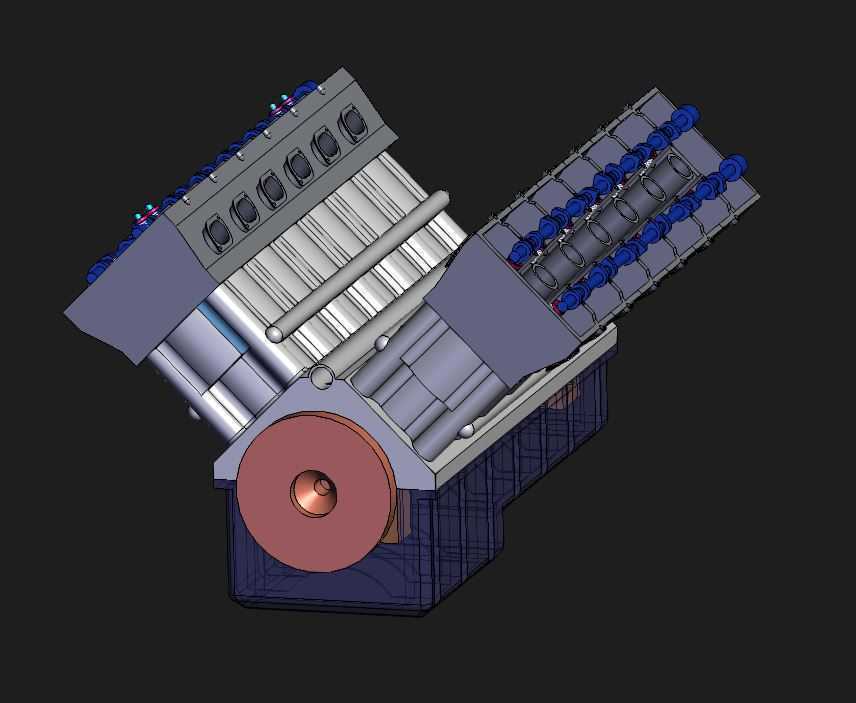

V型12缸整车动力总成结构设计

　　在高端乘用车、豪华性能车以及大马力特种车辆的动力匹配场景中，V型12缸动力单元始终是大排量高功率输出的典型方案，这类动力装置通过两侧各6缸的V型布局，在有限的机舱横向空间内压缩了整机长度，相比直列6缸或V8机型，能在同等排量下实现更平顺的做功间隔，降低曲轴运转的一阶二阶振动，适配对NVH表现与动力储备有极高要求的整车平台。从实际装车用途来看，该动力单元需要覆盖全工况下的动力输出，从怠速蠕行的低扭响应到高转速区间的持续功率释放，都要匹配整车的传动系统、冷却系统、进排气系统的安装接口，同时满足机舱内的碰撞安全边界、维修操作空间的预留要求。

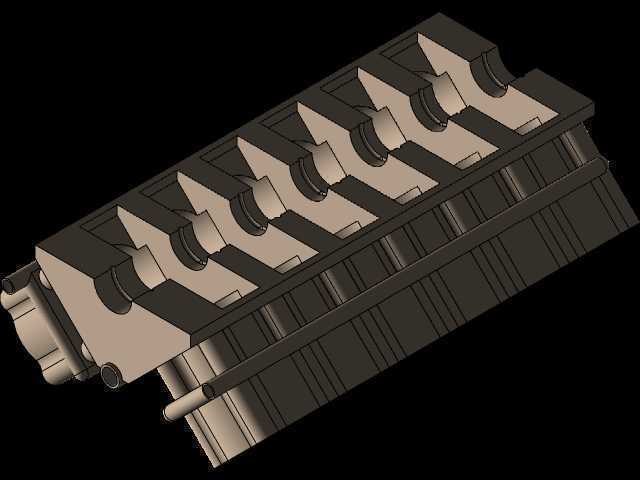

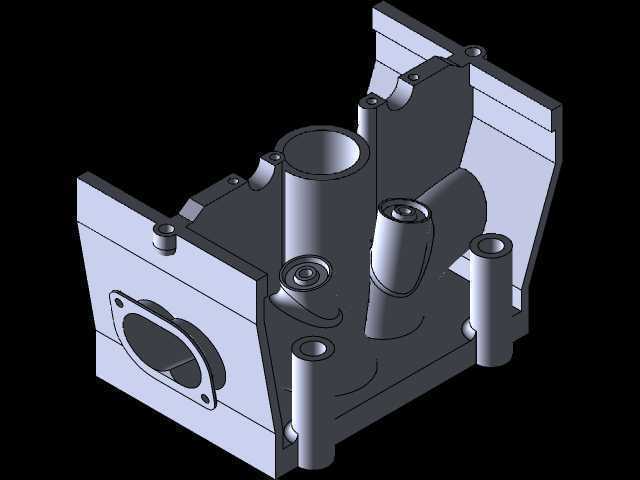

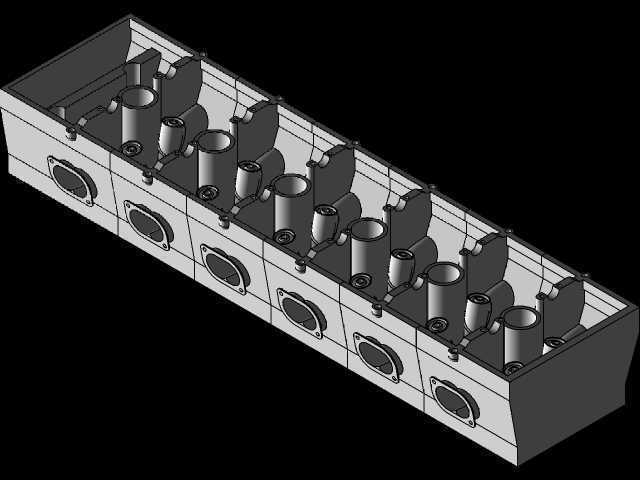

　　设计过程中首先要确定V型夹角的取值，这个角度直接决定了整机的宽度、高度以及平衡特性，夹角过小会导致两侧缸体下部结构干涉，夹角过大则会增加整机宽度，超出多数乘用车的机舱横向安装限制，同时还会影响进气歧管、排气头段的布置走向。缸体部分采用分体式结构设计，上缸体集成了缸筒安装位、主轴承座支撑结构，下缸体与油底壳连接面做了加强筋布局，抵消曲轴高转速运转带来的缸体形变，两侧缸盖分别布置独立的配气机构，每缸的进排气门位置匹配气道走向，保证充气效率的同时，预留了火花塞、喷油器的安装空间，避免与周边的线束、管路产生干涉。

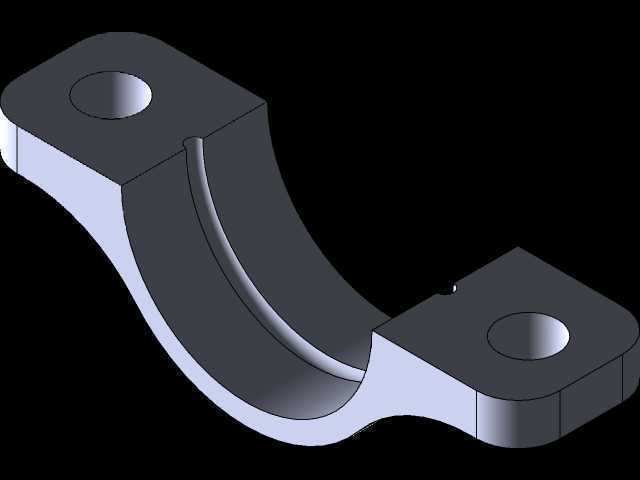

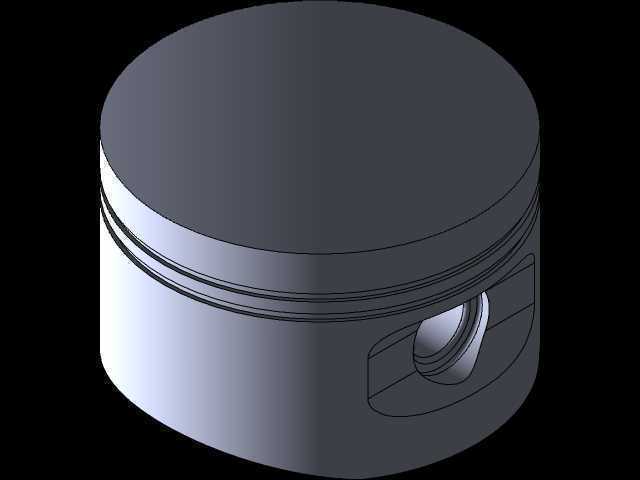

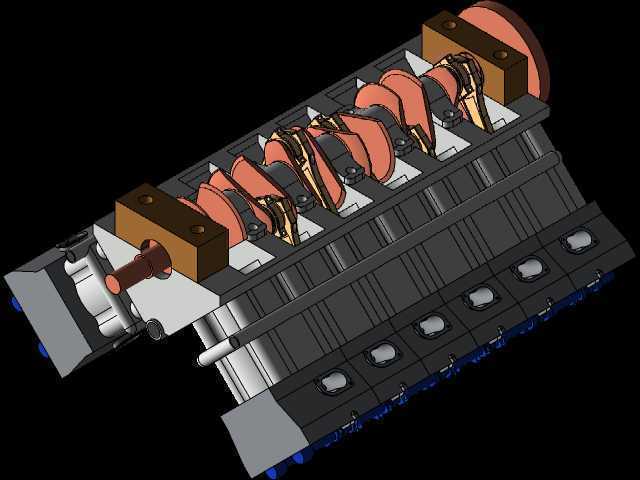

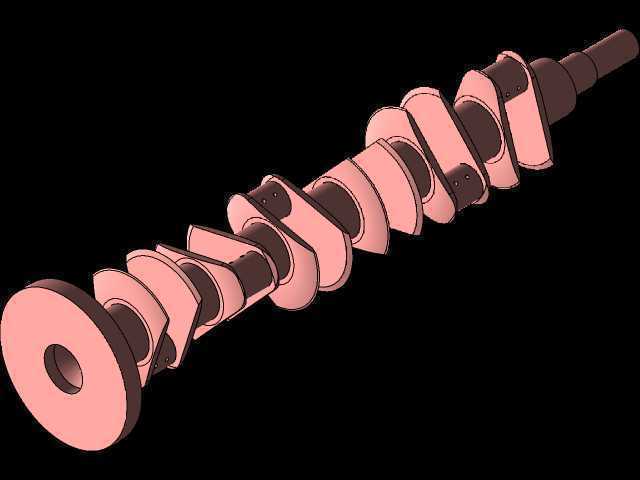

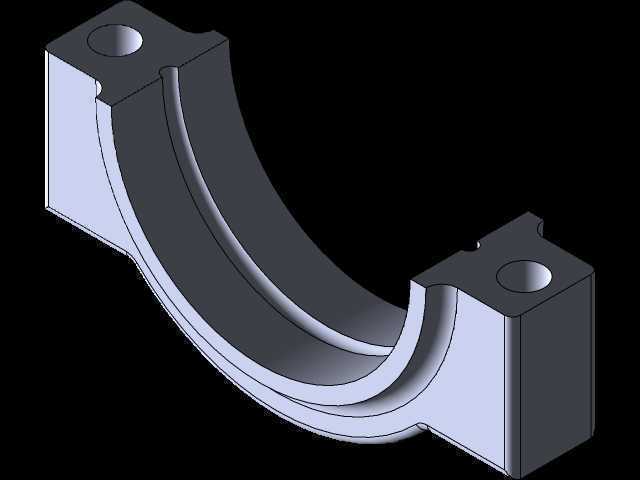

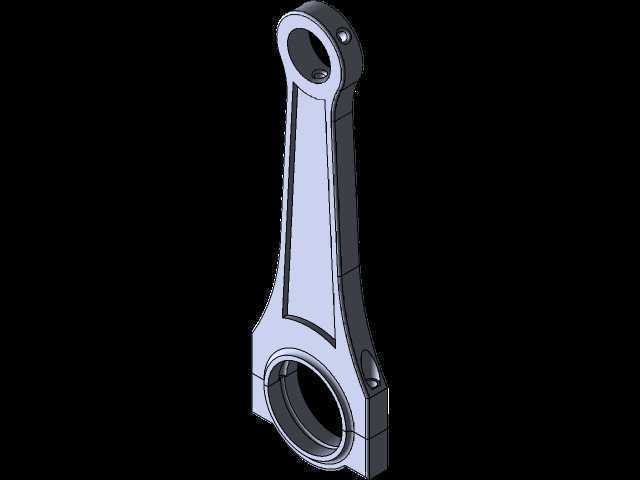

　　曲柄连杆机构的设计是整个动力单元的核心，曲轴采用全支撑结构，每个连杆轴颈两侧都设置主轴承位，提升曲轴的刚性，12个活塞分成两列，通过连杆对应连接到曲轴的连杆轴颈上，做功顺序的设置要保证相邻做功缸的间隔角度均匀，避免曲轴承受连续的单侧冲击，前端的皮带轮集成了减震结构，抵消曲轴转动的扭转振动，后端与飞轮连接，匹配变速箱的输入轴接口，安装时需要保证曲轴轴向间隙、径向间隙在设计公差范围内，同时预留飞轮壳与变速箱的对接定位销孔，保证动力传输的同轴度。

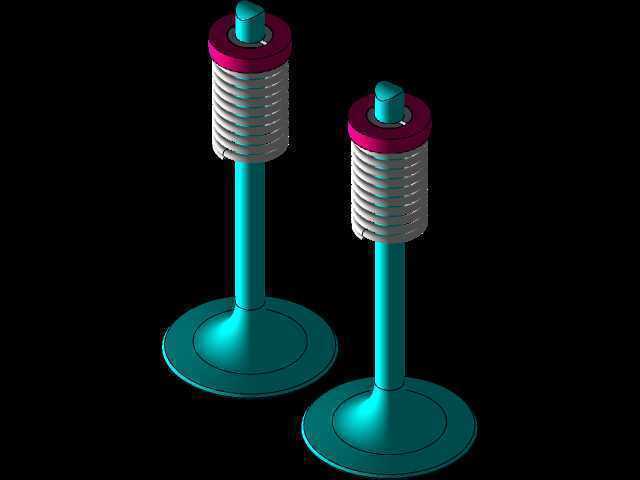

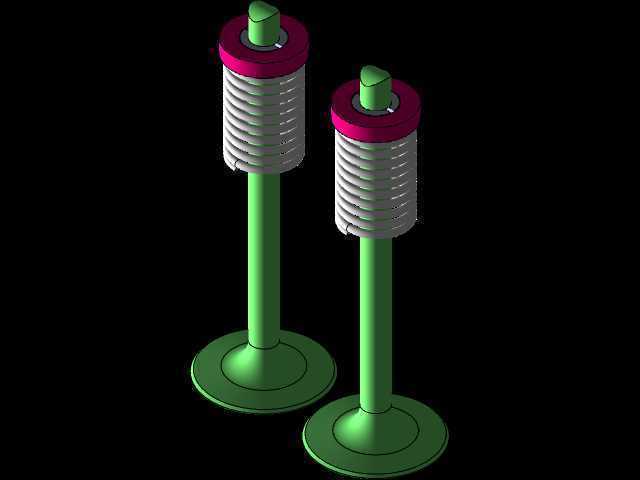

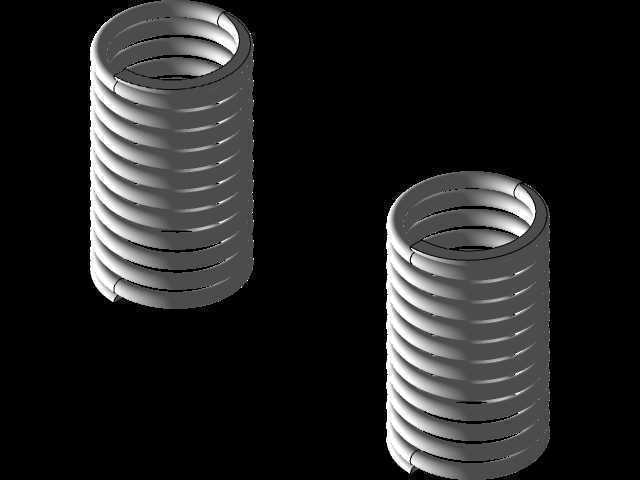

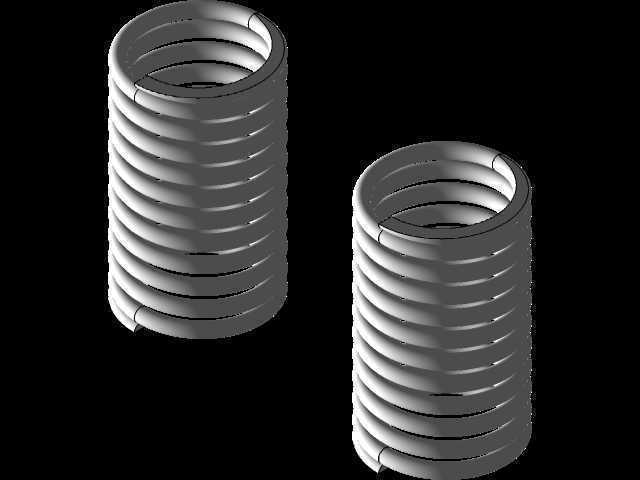

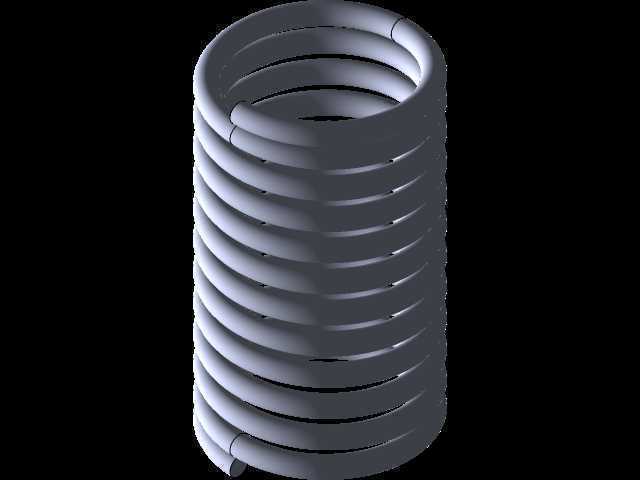

　　配气机构采用顶置凸轮轴布局，每列缸盖设置两根凸轮轴分别控制进排气门，凸轮轴的型线设计要匹配气门的开启升程与开启持续角，兼顾低转速的扭矩输出与高转速的进气效率，凸轮轴前端通过正时链条与曲轴前端的链轮连接，链条张紧器、导轨的安装位置要预留足够的润滑通道，同时避免与缸盖前端的水泵、发电机安装位产生干涉。进排气歧管的布置上，内侧V型槽位置可以布置进气歧管，缩短进气路径长度，提升油门响应速度，外侧布置排气歧管，连接三元催化与排气系统，同时预留涡轮增压器的安装位置，适配增压版本的动力升级需求。

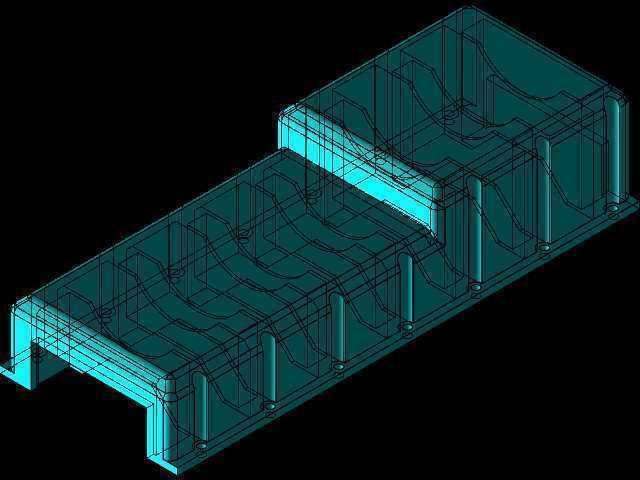

　　冷却系统的水路设计从缸体前端的水泵入口进入，分别流向两侧缸体的水套，带走缸筒燃烧产生的热量后进入缸盖水套，冷却燃烧室与气门座区域，最终从缸盖后端的节温器座流出，连接散热器回路，水路的走向要保证各缸冷却均匀，避免出现局部过热导致的缸体变形、缸垫冲蚀问题。润滑系统的机油泵布置在缸体下部的油底壳内，通过机油道将压力机油输送到主轴承、连杆轴承、凸轮轴轴承等摩擦副位置，同时设置机油冷却器接口，在高负荷工况下降低机油温度，保证润滑性能。

　　整机的安装边界上，前端轮系需要集成发电机、空调压缩机、水泵、转向助力泵的安装位，各附件的安装支架要与缸体、缸盖的安装凸台集成设计，减少额外的支架重量，同时保证皮带的包角符合传动要求，避免皮带打滑。两侧的发动机机脚安装位设置在缸体两侧的加强筋位置，匹配整车的悬置结构，隔绝发动机振动传递到车身，机脚的安装高度要保证整机装车后油底壳的最小离地间隙满足整车通过性要求，同时避免与副车架、转向横拉杆等底盘部件产生运动干涉。进气系统的节气门体安装在进气歧管的中央位置，预留空滤连接的管路空间，排气侧的氧传感器安装位要布置在排气歧管的汇合处，保证传感器能准确检测排气中的氧浓度，匹配电控系统的喷油控制逻辑。

　　在结构细节处理上，所有的密封面都设计了密封胶槽或者密封圈安装槽，缸垫采用多层金属结构，承受燃烧室的高压燃气冲击，同时密封水路与油道，各附件的连接螺栓都按照力矩要求设计了对应的螺栓孔深度，避免螺栓拧入过深顶到内部的运动部件，缸体、缸盖上的工艺孔都做了封堵设计，防止漏油漏水。整机的重量分配上，V型布局让重心落在曲轴中心线上，降低整车的重心高度，提升车辆的操控稳定性，同时两侧重量对称，减少悬置系统的隔振压力。
