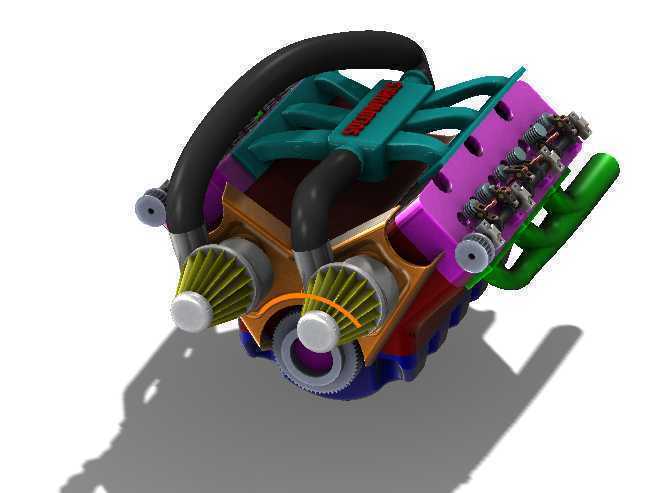

V型六缸乘用车辆动力总成结构

　　在乘用车辆动力配套领域，V型六缸动力单元一直是中高端车型平衡动力输出与舱内布局的核心选择，这类动力结构的三维建模工作，往往需要兼顾实际装车的安装边界、部件运动干涉校验、附属管路排布合理性等多重工程需求，不能仅做外观曲面的堆砌。从实际装车场景来看，这类V6动力单元多适配纵置后驱或四驱平台的乘用车型，安装位置集中于前舱防火墙与防撞梁之间的预留区间，建模过程中需要提前预留出与变速箱对接的飞轮壳安装法兰面、悬置软垫的固定点位、冷却系统管路的对接接口，避免后续整车匹配阶段出现部件干涉无法装配的问题。

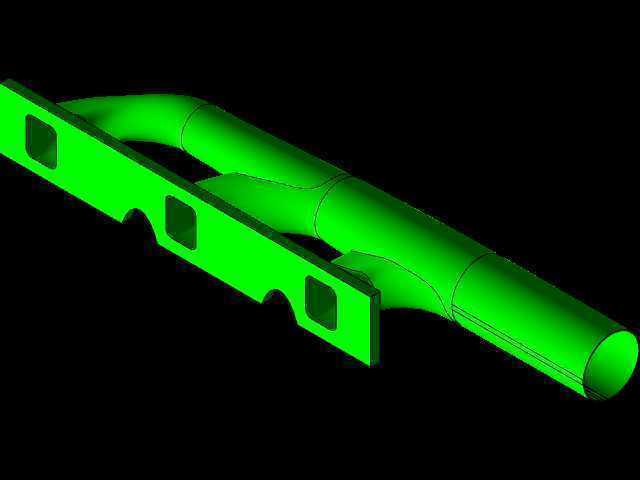

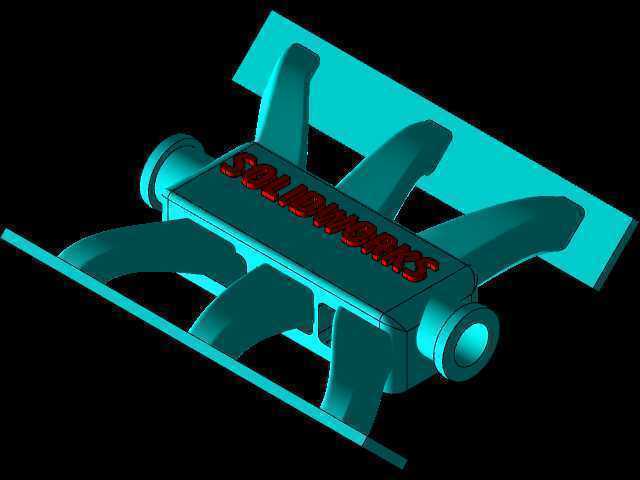

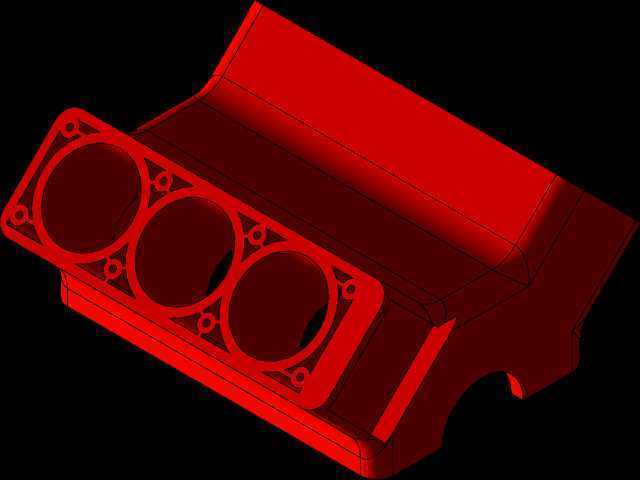

　　从功能特性来看，该动力单元采用60度夹角的V型缸体布局，相比直列六缸结构能够大幅缩短动力总成的轴向长度，降低前舱的纵向空间占用，同时V型布局的对置做功特性能够抵消部分活塞往复运动产生的二阶振动，让动力输出过程更平顺，减少曲轴与轴瓦之间的交变冲击载荷，提升整机的运行寿命。建模过程中对进排气歧管的走向做了针对性优化，两侧缸盖的排气歧管采用等长管路设计，能够让各缸排出的废气在汇聚段形成稳定的脉冲气流，降低排气背压对充气效率的影响，进气侧的谐振腔结构则能够在中低转速区间提升进气脉动效应，优化低扭输出表现。

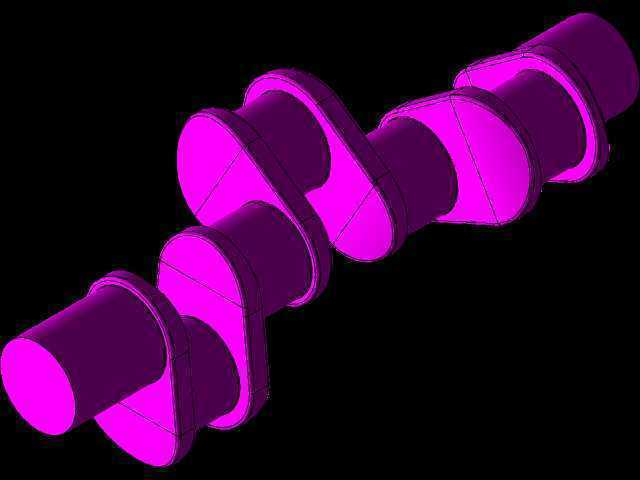

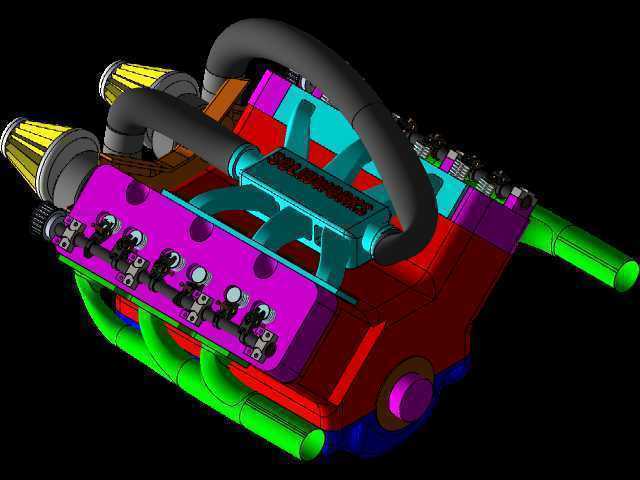

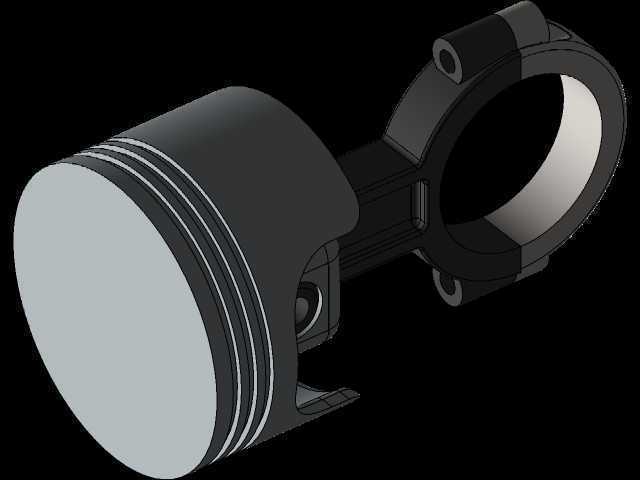

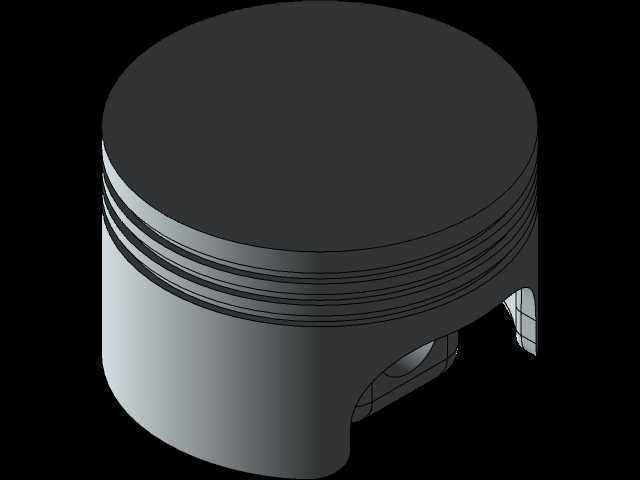

　　设计思路上，整个动力单元的建模完全参照实际量产机型的装配逻辑搭建，从缸体、缸盖、曲轴连杆活塞组的核心运动部件，到气门机构、正时传动系统、冷却润滑管路、外围附件带轮组都做了完整的结构还原，甚至包含了运动仿真的约束关系，能够直观呈现曲轴转动时活塞往复、气门开闭、附件轮系传动的完整运动过程，方便设计人员校验不同工况下的部件运动间隙，比如活塞在上止点时与气门的最小安全间隙、曲轴转动时连杆与缸体内壁的避让距离、正时链条张紧后的运行轨迹是否会与周边附件产生剐蹭。

　　外形尺寸与安装边界方面，该动力单元的整体宽度控制在V型布局的合理区间，两侧缸盖的上部预留了火花塞、点火线圈的安装与维护空间，前端附件轮系的排布整合了发电机、空调压缩机、冷却水泵、转向助力泵的安装位，所有附件的固定螺栓孔位都与缸体前端的预留凸台完全对应，后端与变速箱对接的法兰面采用标准的止口定位结构，定位销的位置、螺栓孔的排布间距都符合常规乘用车型的配套规范，两侧的发动机悬置安装点设置在缸体下部的加强筋位置，能够将动力运行产生的载荷均匀传递到车身副车架，避免局部应力集中导致的缸体开裂问题。

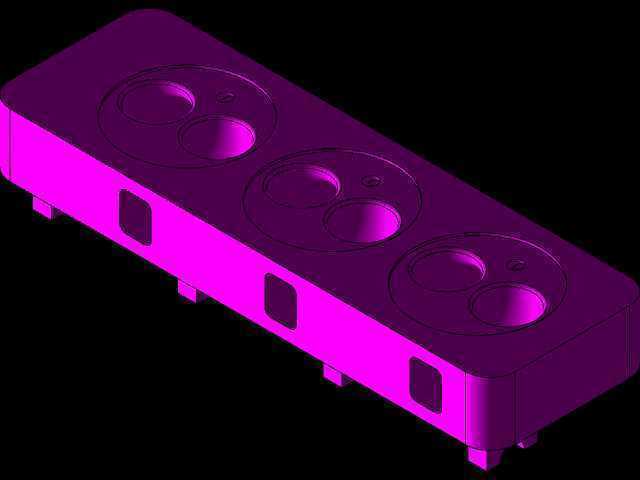

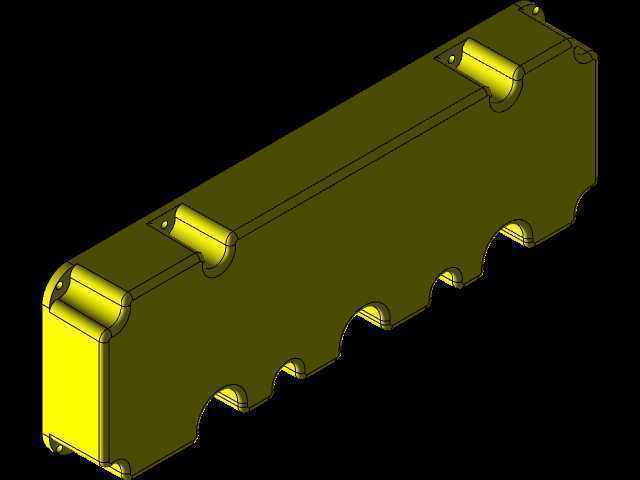

　　在实际工程应用中，这类完整的动力单元三维模型既可以用于整车总布置阶段的舱内空间匹配校验，也可以用于职业院校、企业内部的动力结构拆装教学演示，还能作为改装场景下动力换装的尺寸校核依据，建模过程中对各个配合面的公差预留、密封结构的呈现都做了还原，比如缸盖与缸体结合面的缸垫密封结构、气门室盖的密封胶条沟槽、各管路接口的卡箍安装位都有明确的结构体现，能够直接用于后续的工程出图、工艺拆解参考。不同于简化的外观模型，该模型对内部运动部件的参数化设置，能够支持设计人员调整曲轴行程、缸径、气门升程等核心参数，快速验证不同调校方案下的结构可行性，减少物理样机阶段的试错成本。
