自卸货车尾部栏板开合结构设计

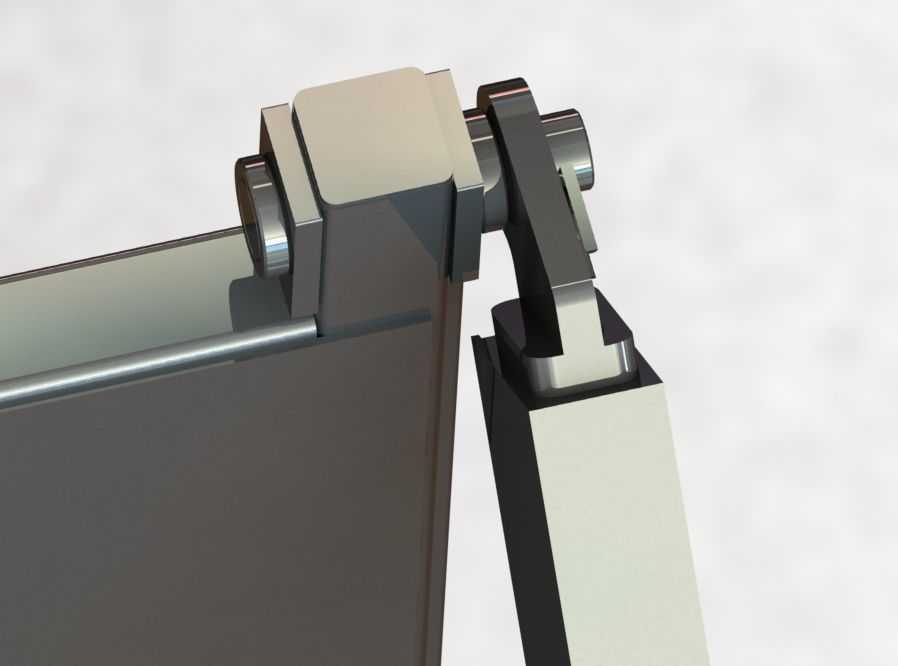

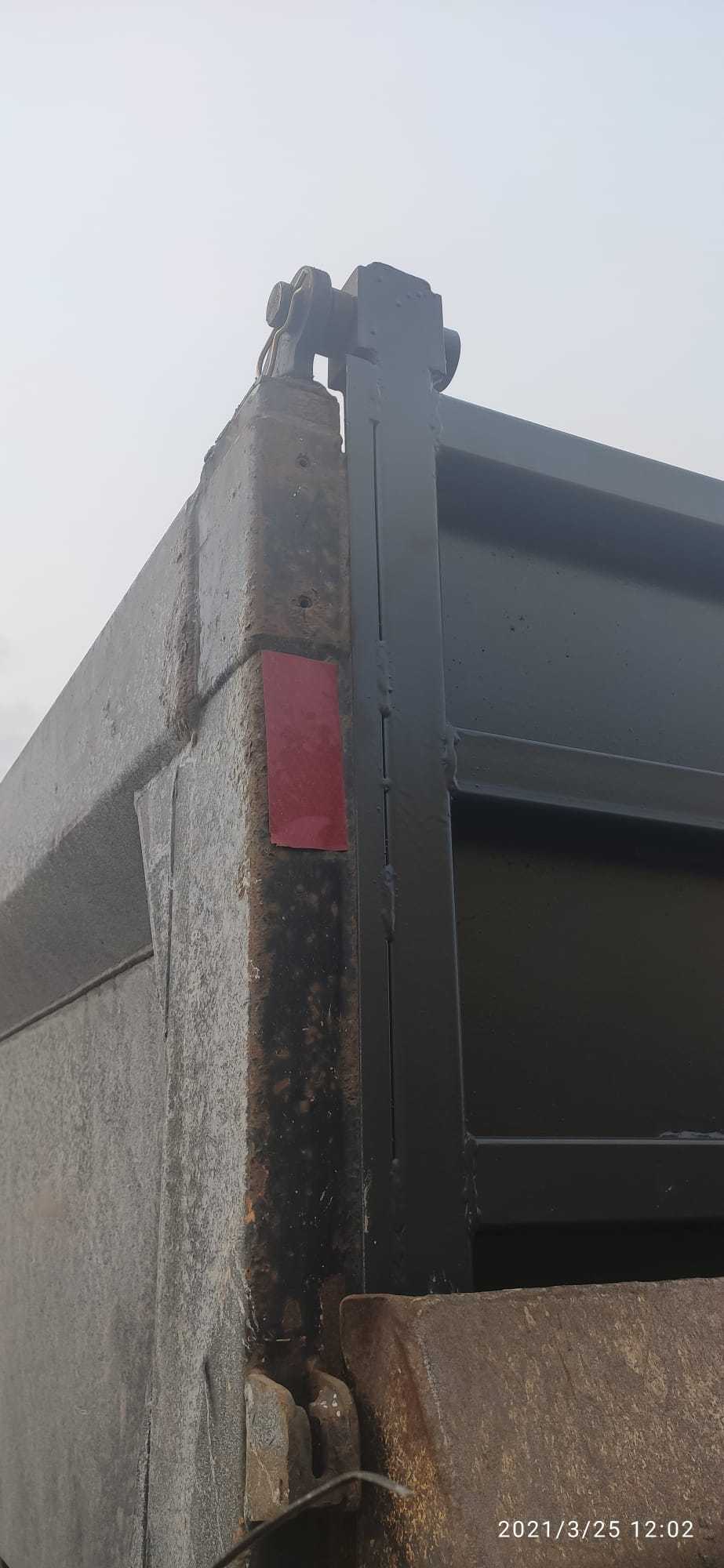

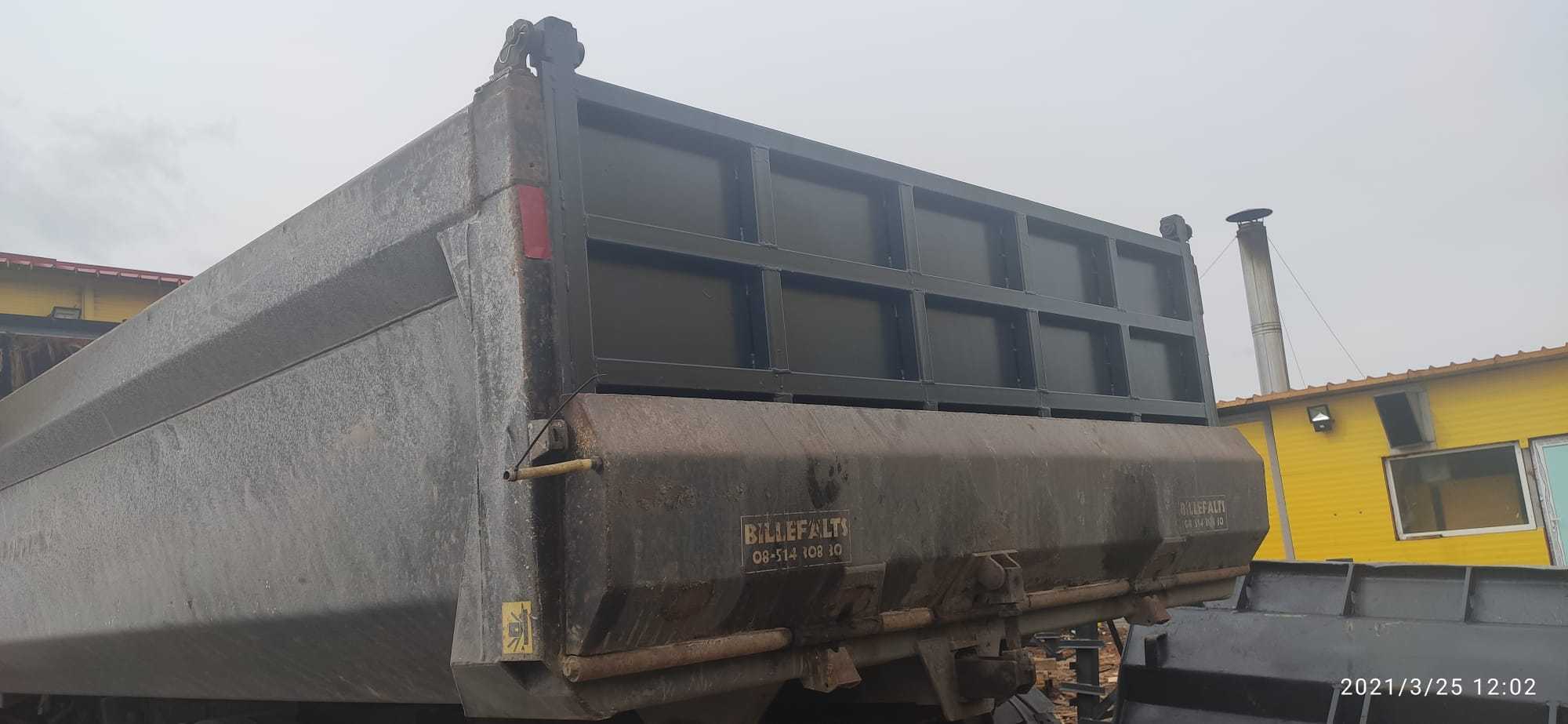

　　在工程物料转运、城建渣土运输、矿山散料配送场景里，自卸车货箱的尾部栏板是直接影响卸料效率、运输密封性的核心部件，很多现场出现的撒漏、卸料卡滞、尾门变形问题，本质都是尾门结构设计阶段没有匹配实际工况的载荷与运动边界。这套尾门结构采用上铰接下锁止的经典布局，上部铰接座直接焊接在货箱顶板的后横梁上，铰接轴的同轴度公差控制在0.2mm以内，避免尾门开合过程中出现别卡、偏磨的问题，铰接座的加强筋延伸到货箱侧梁150mm位置，分散尾门满载时的冲击载荷，不会出现长期使用后铰接座撕裂的故障。下部锁止机构采用手动扳把式锁钩设计，锁钩的咬合深度预留12mm的磨损余量，日常使用中哪怕锁钩接触面出现3-5mm的磨损，依然能保证尾门锁紧到位，

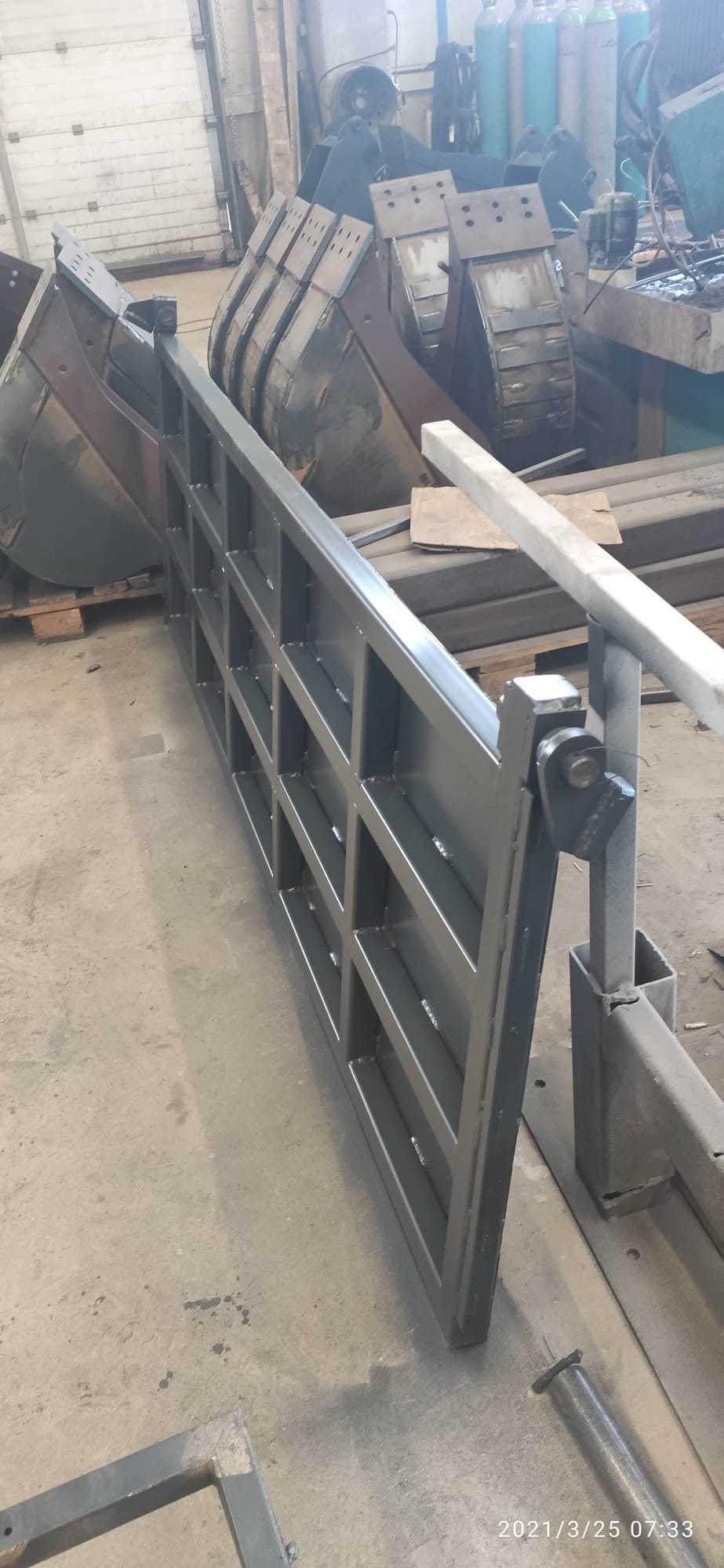

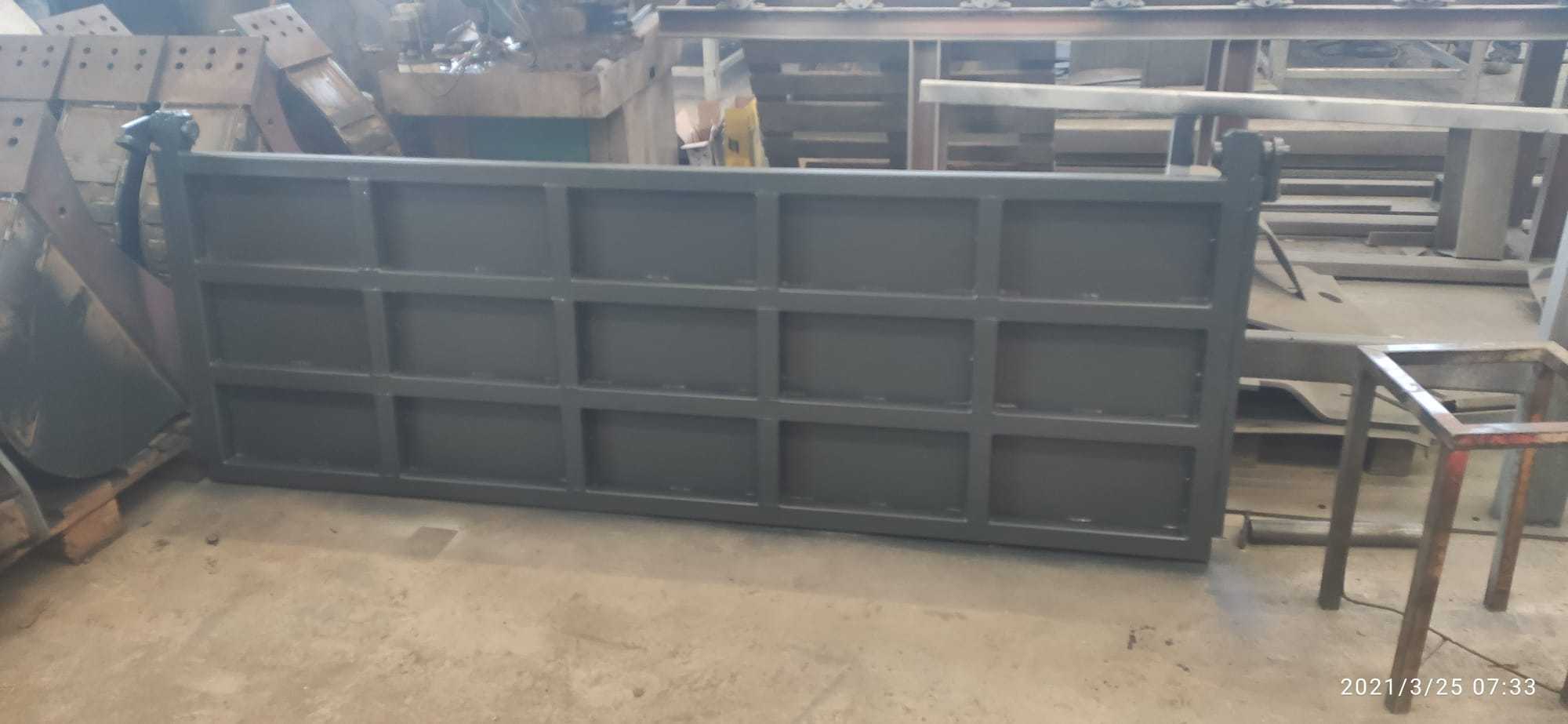

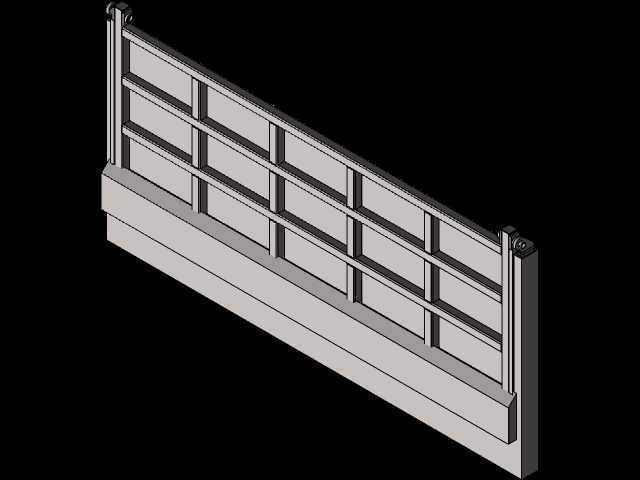

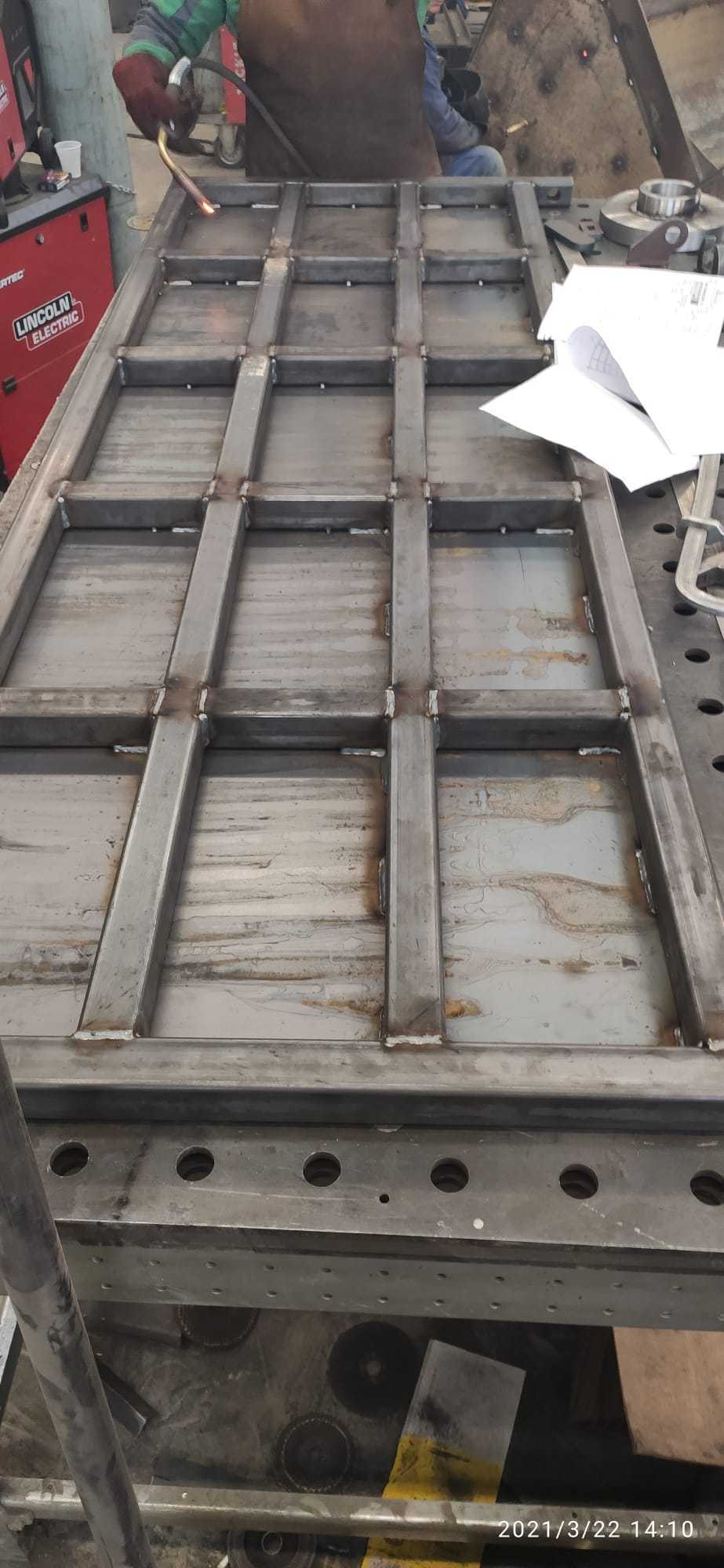

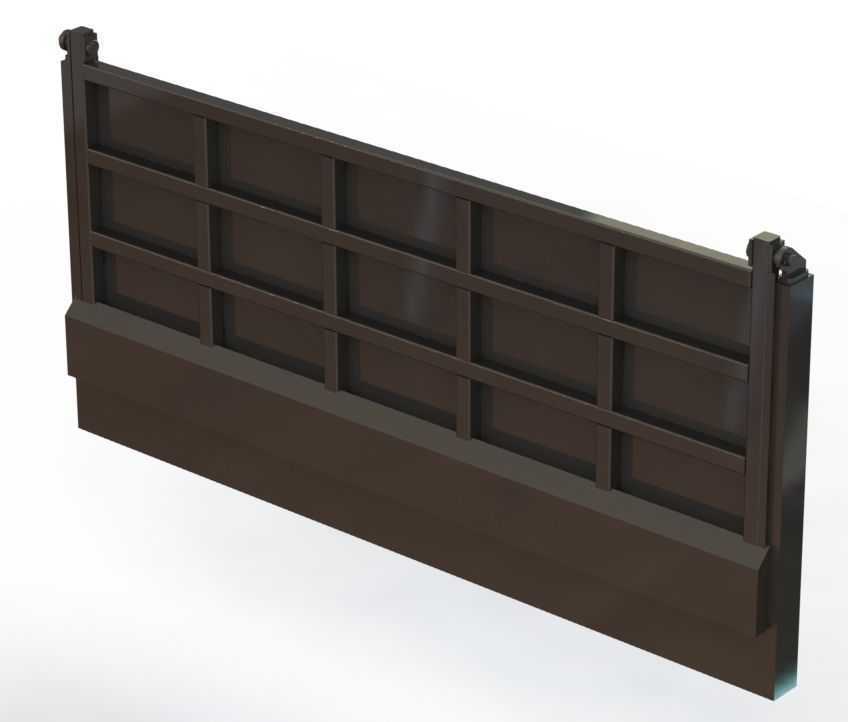

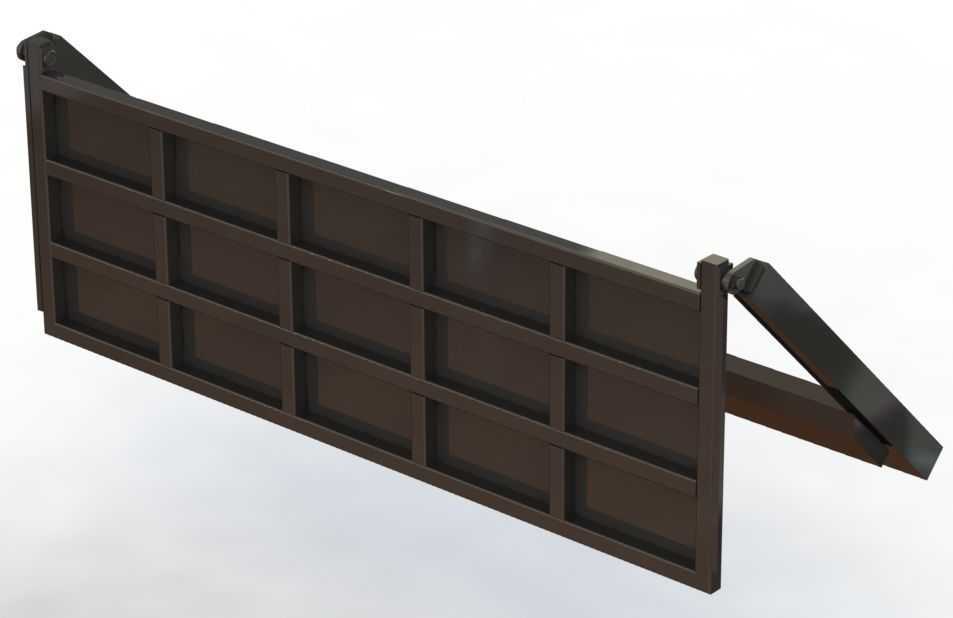

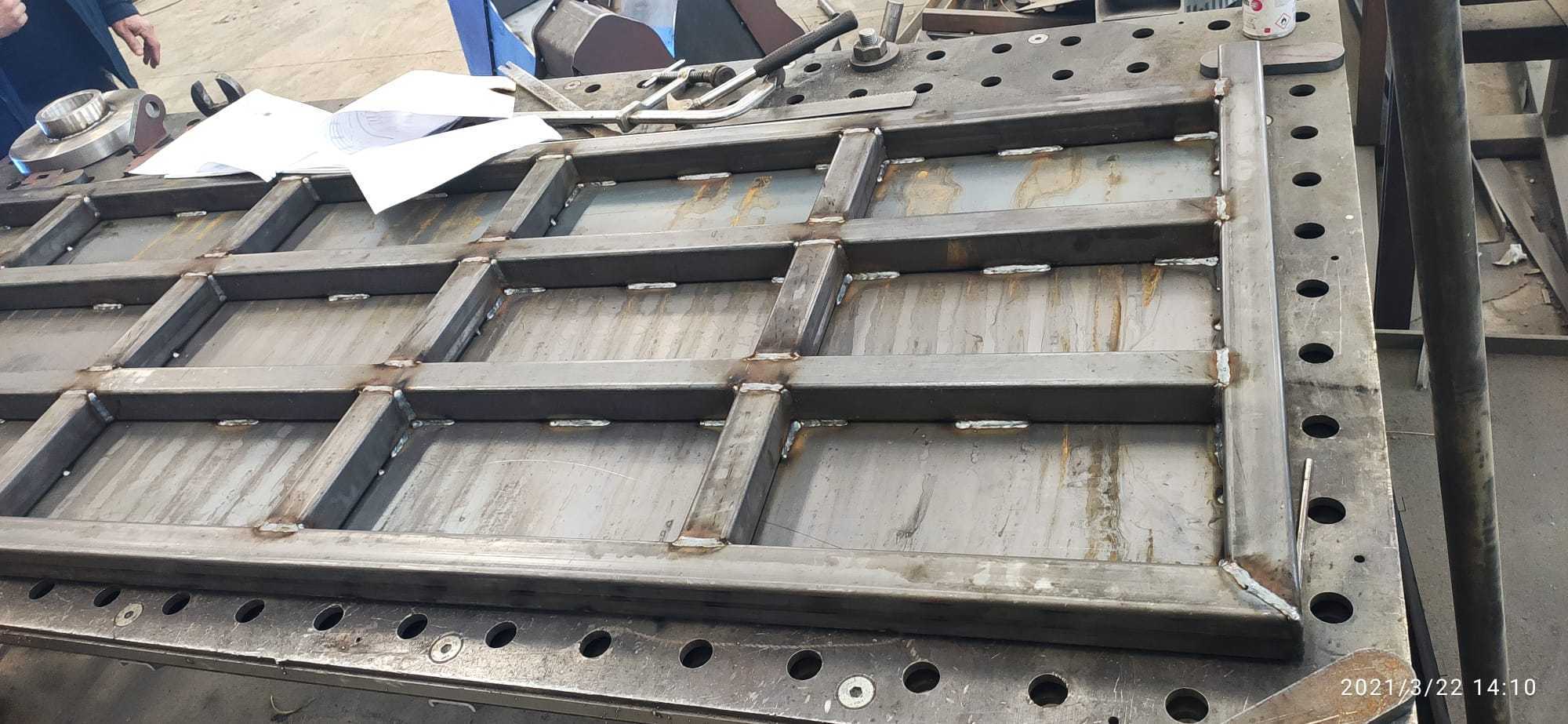

　　不会出现行驶过程中尾门意外脱开、物料撒漏的问题，扳把的操作力经过杠杆比优化，单人站在地面就能完成锁止和解锁操作，不需要借助额外工具，适配工地、矿场等无辅助设备的作业场景。尾门本体采用框架式焊接结构，外围边框用6mm厚的矩形钢管拼焊，内部设置三道横向加强筋、两道纵向加强筋，面板采用4mm厚的耐磨钢板，整体刚度可以承受满载碎石、渣土等散料在急刹车、颠簸路面行驶时的侧向冲击，不会出现面板鼓胀、边框变形的问题，尾门和货箱接触的一圈边缘都预留了密封胶条的安装槽，安装耐磨橡胶密封条后，运输粉状物料、泥浆类物料时不会出现沿缝隙渗漏的情况，满足城建运输的防撒漏要求。设计过程中首先要明确安装边界，尾门的整体宽度要和货箱内宽匹配，

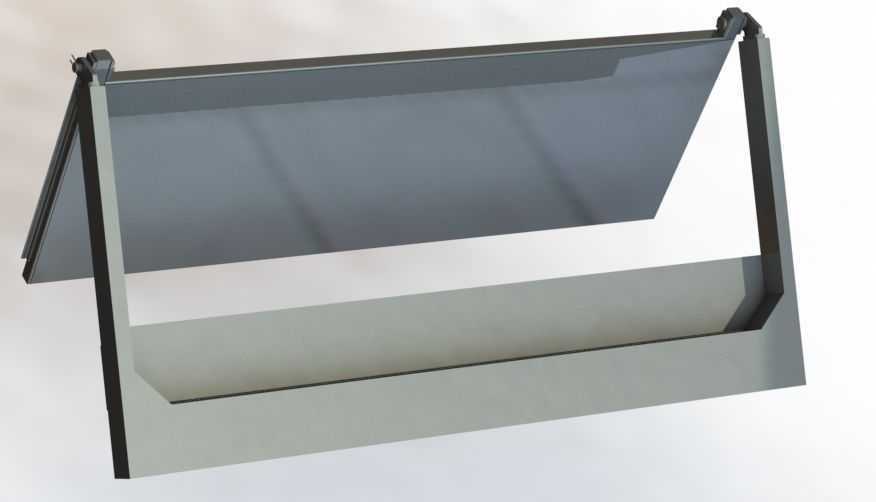

　　单边和货箱侧立柱的间隙控制在5mm，既不会因为间隙过大导致物料漏出，也不会因为加工误差导致尾门开合时和侧立柱摩擦；尾门的高度要匹配货箱的栏板高度，上部铰接点的位置要高出货箱底板1200mm-1500mm，保证尾门向上翻转开启时，最大开启角度能达到45度以上，卸料时大块物料不会被尾门卡住，能顺利沿尾门斜面滑落到地面。还要考虑运动干涉问题，尾门翻转过程中，下部锁钩的运动轨迹要和货箱后下横梁保持10mm以上的安全距离，尾门两侧的加强筋不能和货箱的侧翻铰链（针对侧翻自卸车）或者后翻转座（针对后翻自卸车）产生干涉，很多新手设计时容易忽略举升过程中尾门的随动角度，导致举升时尾门被货箱部件顶变形。另外尾门的重量控制也很关键，在保证刚度的前提下，

　　通过优化加强筋的布局，适当在非受力区域做减重处理，让单人就能完成尾门的拆装维护，不需要借助吊装设备，日常更换密封条、修复锁钩的时候能大幅降低维护成本。针对不同的运输场景，这套结构还可以做适配调整，比如运输矿石等重型物料的车型，可以把面板厚度提升到6mm，铰接轴的直径从30mm加大到40mm，锁钩增加到左右各两个，提升整体承载能力；运输生活垃圾、轻质物料的车型，可以适当降低板材厚度，降低整车自重，提升载货量。尾门的表面处理采用抛丸后喷涂环氧底漆加面漆的工艺，焊缝位置全部做打磨处理，避免应力集中，提升抗锈蚀能力，适配长期在户外、潮湿或者多粉尘环境下的作业需求，正常使用情况下，尾门结构的使用寿命可以和货箱整体寿命保持一致，不需要频繁更换部件。
