越野钢管结构250CC卡丁车三维结构

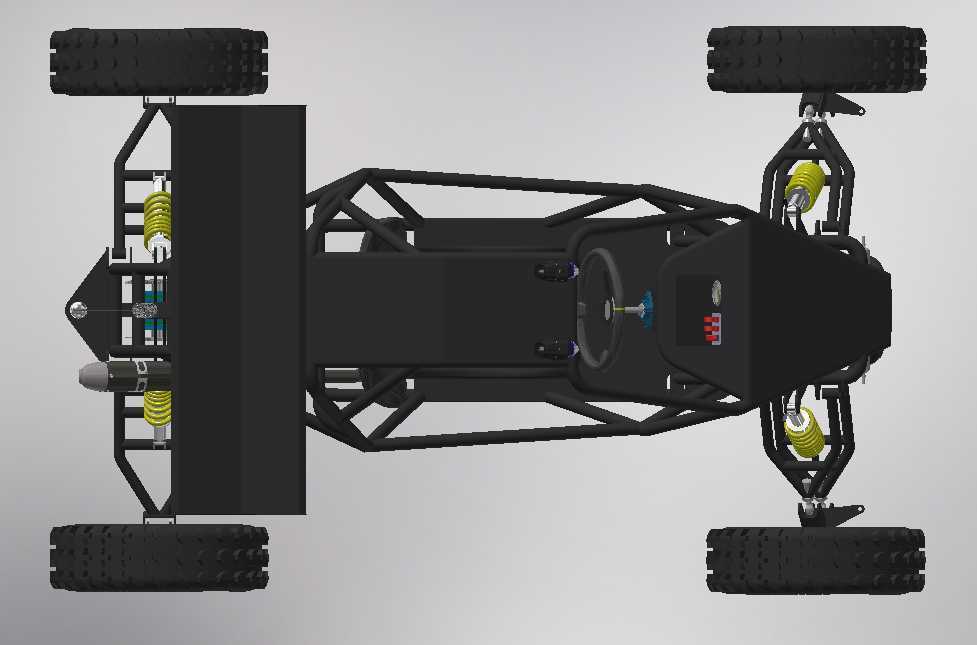

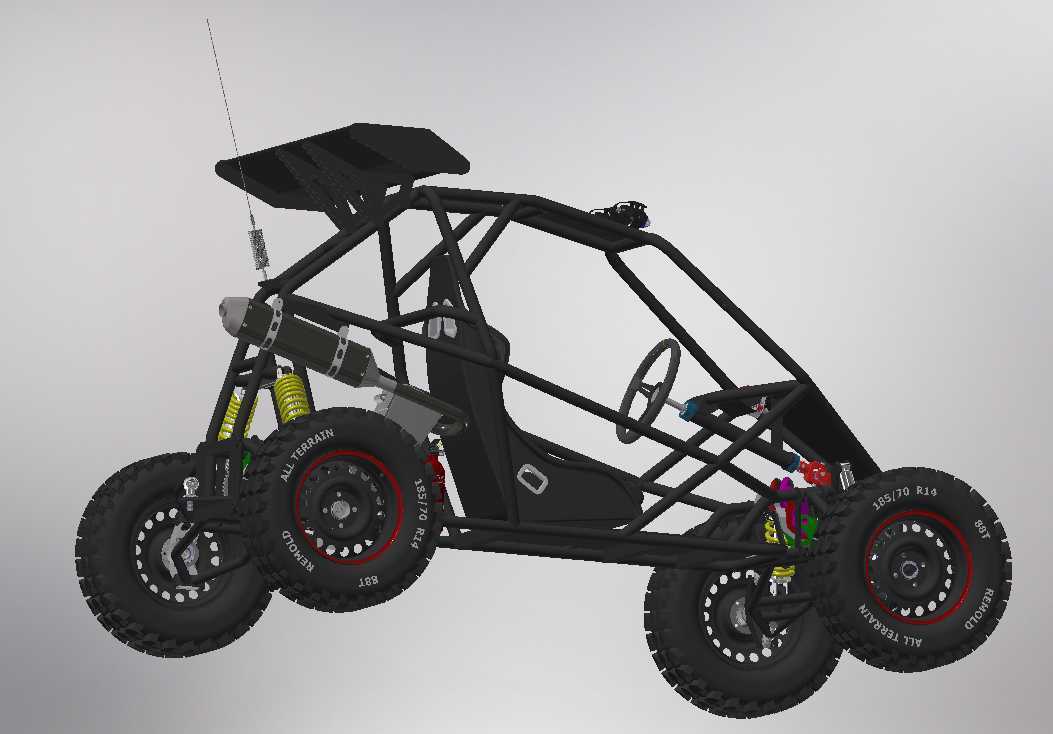

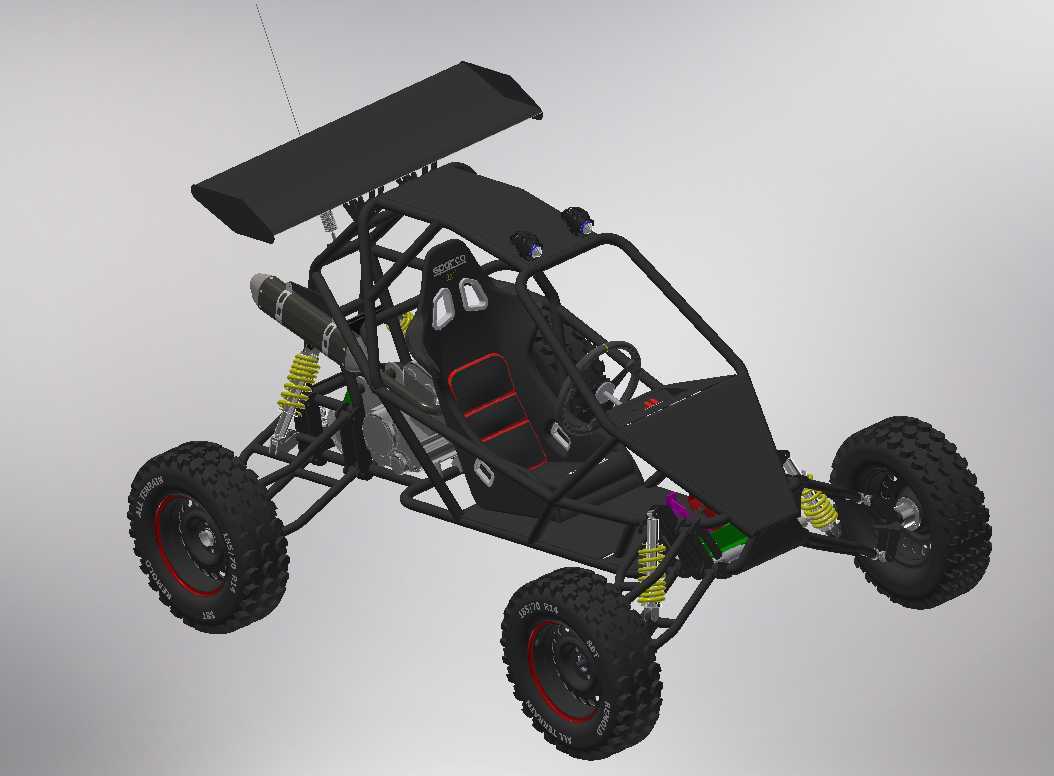

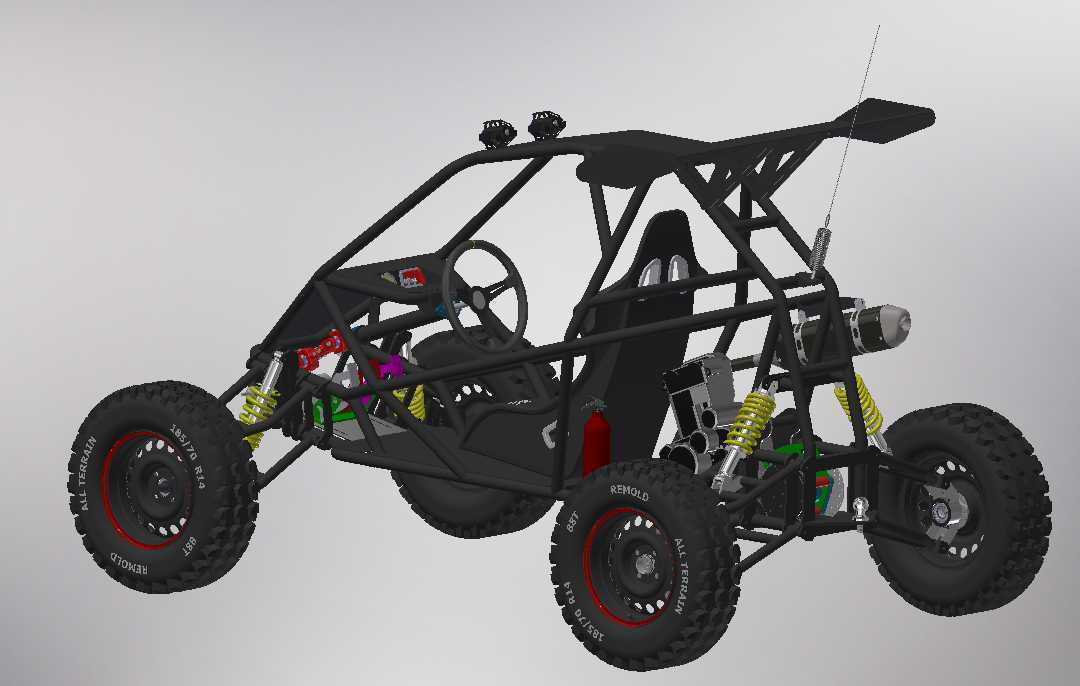

　　这款越野卡丁车采用外露式钢管桁架式车架结构，核心定位是户外非铺装路面的休闲竞速、场地越野体验场景，区别于场地铺装路面的竞速卡丁车，其结构设计完全围绕非铺装路面的冲击耐受、通过性需求展开。从结构布局来看，整车采用中置动力单元的布置方案，动力总成固定在驾驶舱后方的主车架桁架区域，前后载荷分配接近45:55，能够在跳跃、坡路行驶时保证足够的后轮抓地力，同时避免转向过度的问题。车架主体采用圆形无缝钢管焊接成型，主承力管管径根据受力路径做差异化设计，驾驶舱周边的防滚环结构采用更大壁厚的管材，在发生侧翻、正面碰撞时能够形成完整的生存空间，避免座舱结构侵入挤压驾驶员肢体。前后悬架均采用双叉臂式独立悬架结构，匹配螺旋弹簧配合筒式液压减震器，

　　减震器安装角度做了倾斜布置，既能够吸收垂直方向的路面冲击，也能缓冲纵向加速、制动带来的载荷冲击，减震器行程相比场地卡丁车提升40%以上，能够适应碎石路、土路、浅滩等复杂非铺装路面的起伏，车轮跳动过程中主销后倾、外倾参数的变化范围控制在合理区间，保证大行程跳动下的轮胎接地面积，避免转向虚位、轮胎异常磨损的问题。转向系统采用齿轮齿条式转向机，转向柱带有万向节结构，能够在车架发生轻微形变时避免转向卡滞，转向比设定为12:1，兼顾低速越野时的转向灵活性和高速行驶的方向稳定性，方向盘采用小直径赛车式结构，减少转向操作的行程。制动系统采用四轮盘式制动结构，前后制动力分配比例匹配整车轴荷特性，后轮制动力占比略高于前轮，

　　避免非铺装路面制动时前轮过早抱死导致转向失效。座舱部分采用单体式桶型赛车座椅，座椅带有多点式安全带安装位，能够在剧烈颠簸、过弯时固定驾驶员躯干，避免身体移位影响操控；座舱内的踏板组做了抬高设计，避免越野过程中路面碎石磕碰踏板，同时踏板位置可根据驾驶员体型做前后调整，适配不同身高的使用者。车身覆盖件采用轻量化的硬质板材，仅覆盖动力单元侧面、前部导流区域和尾部尾翼结构，尾部的固定式尾翼并非装饰件，在高速行驶时能够提供一定的下压力，增加后轮的接地载荷，提升高速越野时的行驶稳定性；车轮采用大颗粒越野花纹轮胎，胎壁厚度较大，能够抵御碎石穿刺、路肩冲击，轮圈采用轻量化高强度材质，配合红色装饰圈强化视觉辨识度。

　　整车的安装边界在设计时做了充分的校核，所有运动部件，包括悬架摆臂、转向拉杆、传动半轴、减震器在全行程跳动、最大转向角度下都与车架、覆盖件保持足够的安全间隙，不存在运动干涉风险；动力单元的安装位预留了通用的固定孔位，可适配同排量级别的不同动力总成，方便后期维护、动力升级；车架上预留了灯具、号牌、附加防护件的安装螺孔，可根据使用场景加装前照灯、护板、行李架等拓展部件。燃油箱布置在驾驶舱后方、动力单元上方的区域，位置高于发动机供油系统，可实现重力供油，同时远离车头碰撞区域，降低碰撞后燃油泄漏的风险；进排气系统做了高位布置，进气口高度超过车架顶部，能够在涉水行驶时避免水液进入发动机，排气尾管朝向侧后方，避免排气气流卷起路面尘土。从实际使用场景来看，这款车型既可以用于户外越野营地的休闲体验项目，也可以用于民间越野赛事的入门级参赛车辆改装基础，其外露的钢管车架结构方便维修人员快速排查故障、更换受损部件，不需要拆解大量覆盖件即可完成悬架、动力部件的维保作业；所有的紧固件都采用通用标准件，市场采购替换方便，降低后期的使用维护成本。设计过程中对车架的受力路径做了完整的模拟分析，在承受3倍重力加速度的跳跃冲击载荷时，车架最大应力低于管材的屈服强度，不会出现永久性形变；防滚架结构符合越野车辆的安全规范要求，在顶部承受1.5倍整车重量的静压时，防滚环的形变量不超过50mm，能够有效保护座舱内的驾驶员安全。
