户外登山安全快挂扣三维结构设计

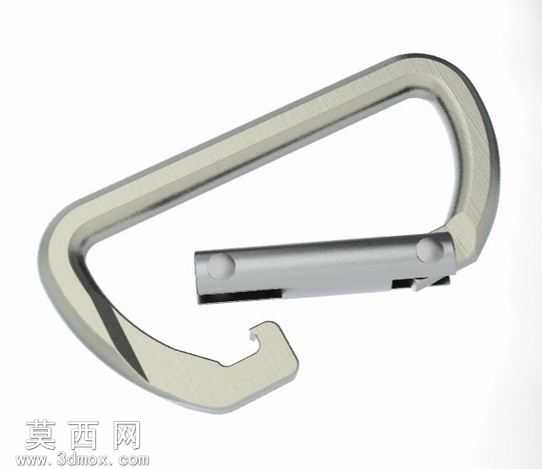

本款登山扣三维模型采用SolidWorks平台完成全参数化建模，整体建模过程严格遵循实际五金扣件的生产加工逻辑，从基础轮廓草绘到实体特征生成全程保持尺寸关联，可根据实际使用需求快速调整扣身线径、开口尺寸、整体长度等核心参数，适配不同承重等级的使用场景。模型渲染阶段采用哑光金属材质搭配局部高光线条，还原了航空铝合金经阳极氧化后的真实质感，弹簧销组件单独赋予不锈钢金属材质，通过材质粗糙度、反光度的参数差异区分不同零件的加工工艺，最终渲染效果清晰呈现扣件的结构层次与金属质感。结构设计上，该登山扣采用经典D型受力布局，扣身主体采用一体化冷弯成型的流线型轮廓，无多余棱角结构，既能够在承重时将荷载均匀分散到扣身整体，避免局部应力集中导致的形变断裂，也能减少使用过程中对绳索、织带的磨损。活动 gate 组件采用内置扭簧的复位结构，转轴位置做了限位凸台设计，既保证开合手感顺畅回弹有力，也能限制gate的最大开合角度，避免过度翻转导致弹簧脱位失效；扣身开口处做了错位咬合的卡口设计，gate闭合后与扣身端部紧密贴合，无明显缝隙，防止使用过程中绳索意外滑出。设计思路源于实际户外使用的安全需求，建模前参考了多款主流专业登山扣的受力测试数据，对扣身弯折处的圆角半径、gate的咬合深度、转轴的配合间隙都做了符合行业安全标准的参数设定，模型完整保留了所有零件的装配关系，包含扣身、活动销、扭簧、转轴铆钉四个核心零件，可直接导出工程图用于加工生产，也可作为户外装备设计、五金产品教学的参考案例，帮助设计者快速理解承重快挂扣件的结构逻辑与设计要点。
