蒸汽机车引擎喂水喷射器结构设计

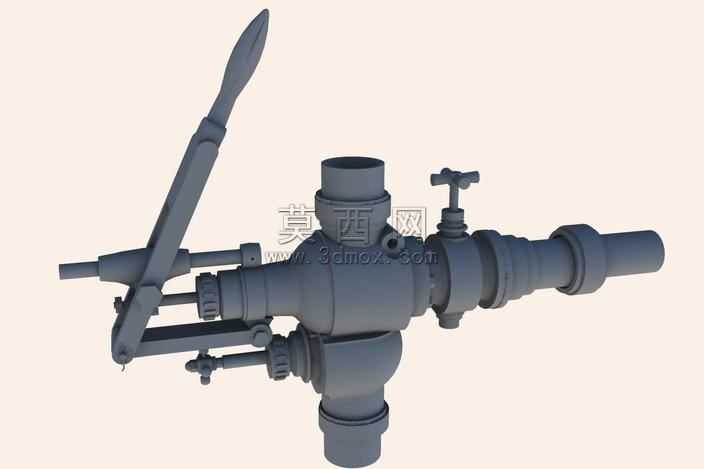

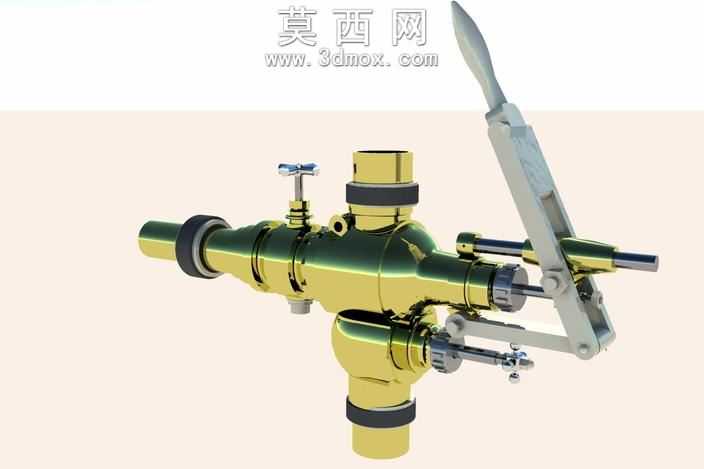

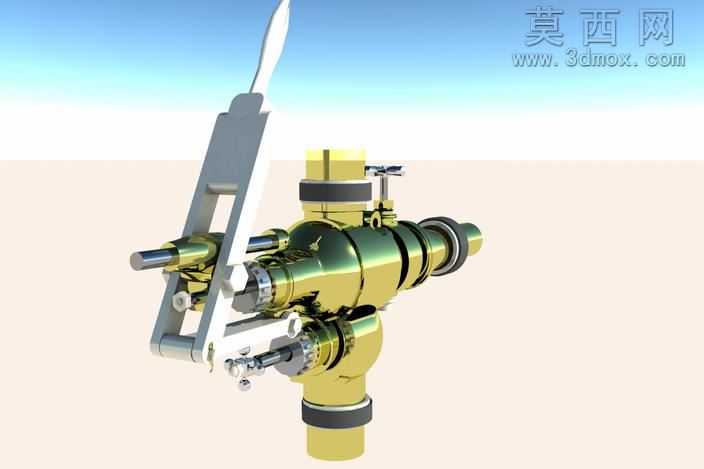

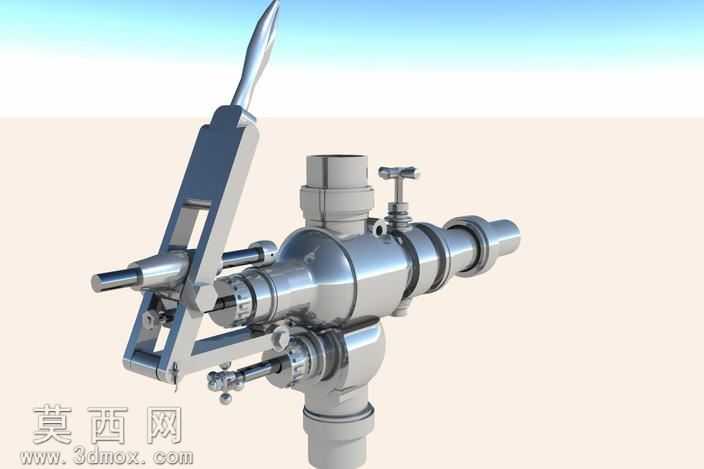

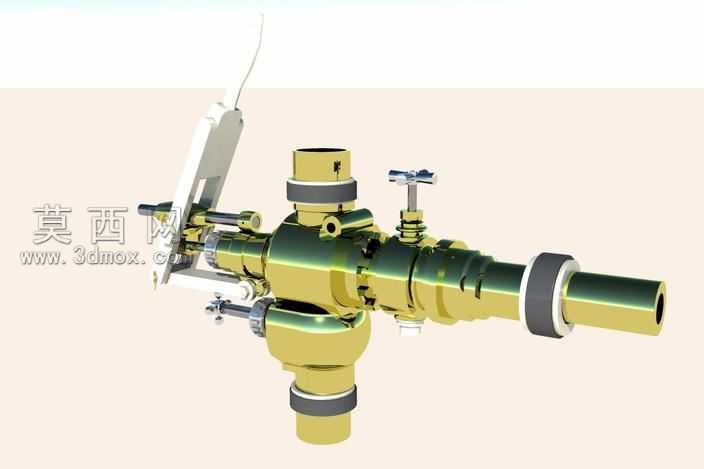

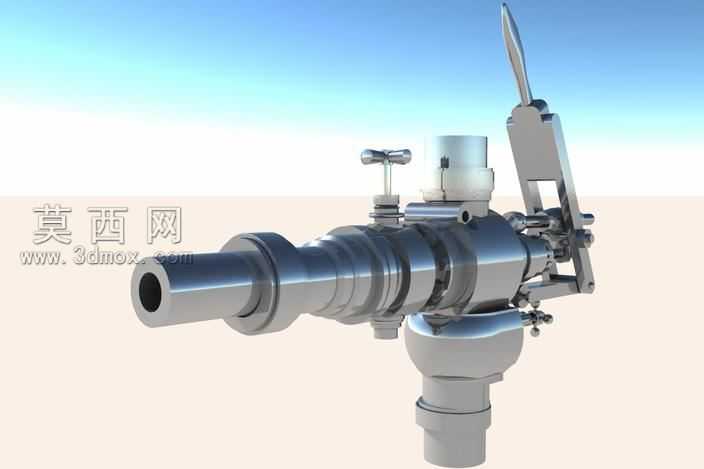

本作品为蒸汽机车配套的引擎喂水喷射器三维建模成果，建模阶段严格遵循1-1/2英寸蒸汽与水线的通径规格开展参数化设计，所有管路接口、阀体衔接位的尺寸均匹配老式蒸汽机车的管线装配标准，未出现尺寸偏差导致的装配干涉问题。建模过程中对核心承压部件的壁厚做了针对性优化，区别于常规蒸汽管线的壁厚取值，结合300华氏度、200psi的工作蒸汽参数完成壁厚校核，既保证部件在额定工作压力下的结构强度，又避免冗余壁厚带来的整体重量超标问题，适配老式小型蒸汽引擎的轻量化装配需求。模型完整还原了喷射器的核心功能结构，包含蒸汽输入通路、进水混合腔、文氏管增压段、流量调节杠杆、启闭控制阀组等全部细节，所有活动部件的运动行程均按照实际工作逻辑做了限位约束，可直接用于运动仿真演示喷射器的工作流程。材质渲染阶段，对与流体接触的金属部件采用抛光黄铜材质，还原老式机车部件的金属质感，调节杠杆、支架等受力结构件采用哑光铸钢材质，密封垫圈、紧固件等小部件分别对应橡胶、镀锌钢材的材质属性，渲染光影下不同材质的质感区分清晰，部件间的层级关系一目了然。设计过程中重点解决了缩放比例适配的问题，针对十九世纪末到二十世纪初窄轨机车的小型引擎安装空间，对喷射器的整体外形做了紧凑化调整，在不改变内部通径、不影响工作效率的前提下压缩了外部结构的冗余空间，同时简化了部分非核心结构的复杂曲面，降低模型整体复杂度的同时保留了所有功能结构的辨识度，既可以用于老式蒸汽机车的复原设计参考，也可作为蒸汽动力系统教学的演示模型使用。
