大尺寸框架式PrusAcero熔融沉积3D打印设备

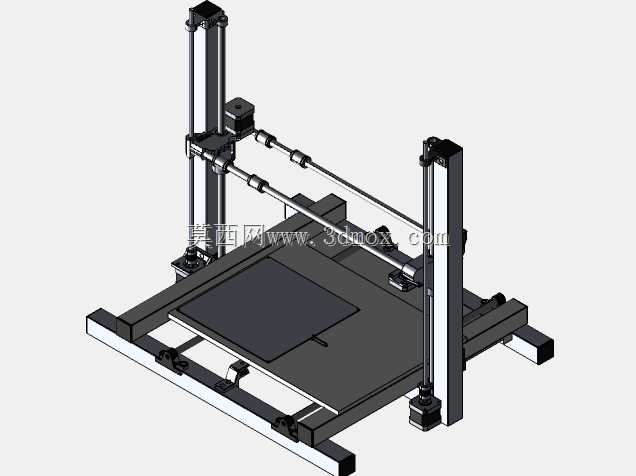

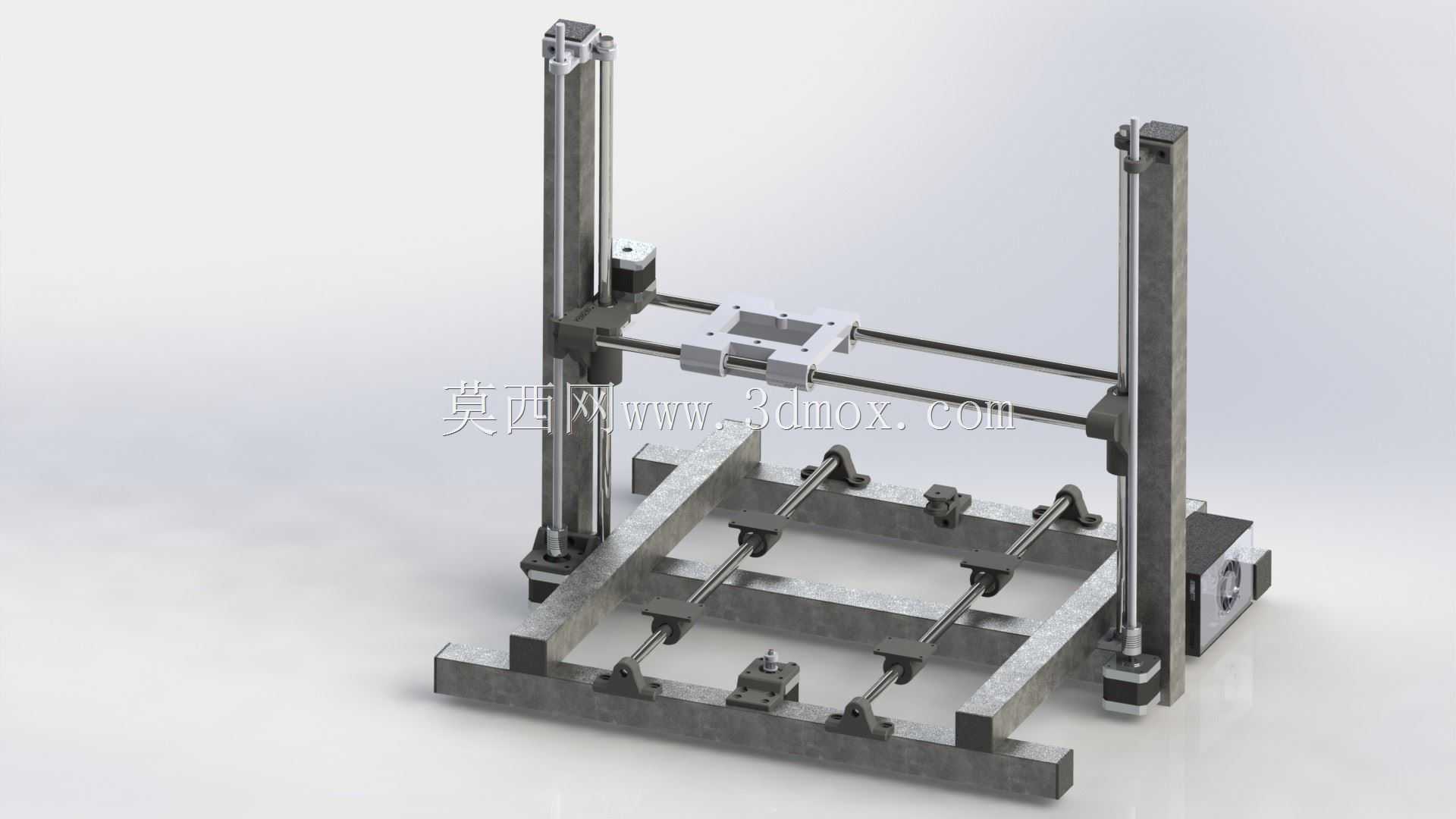

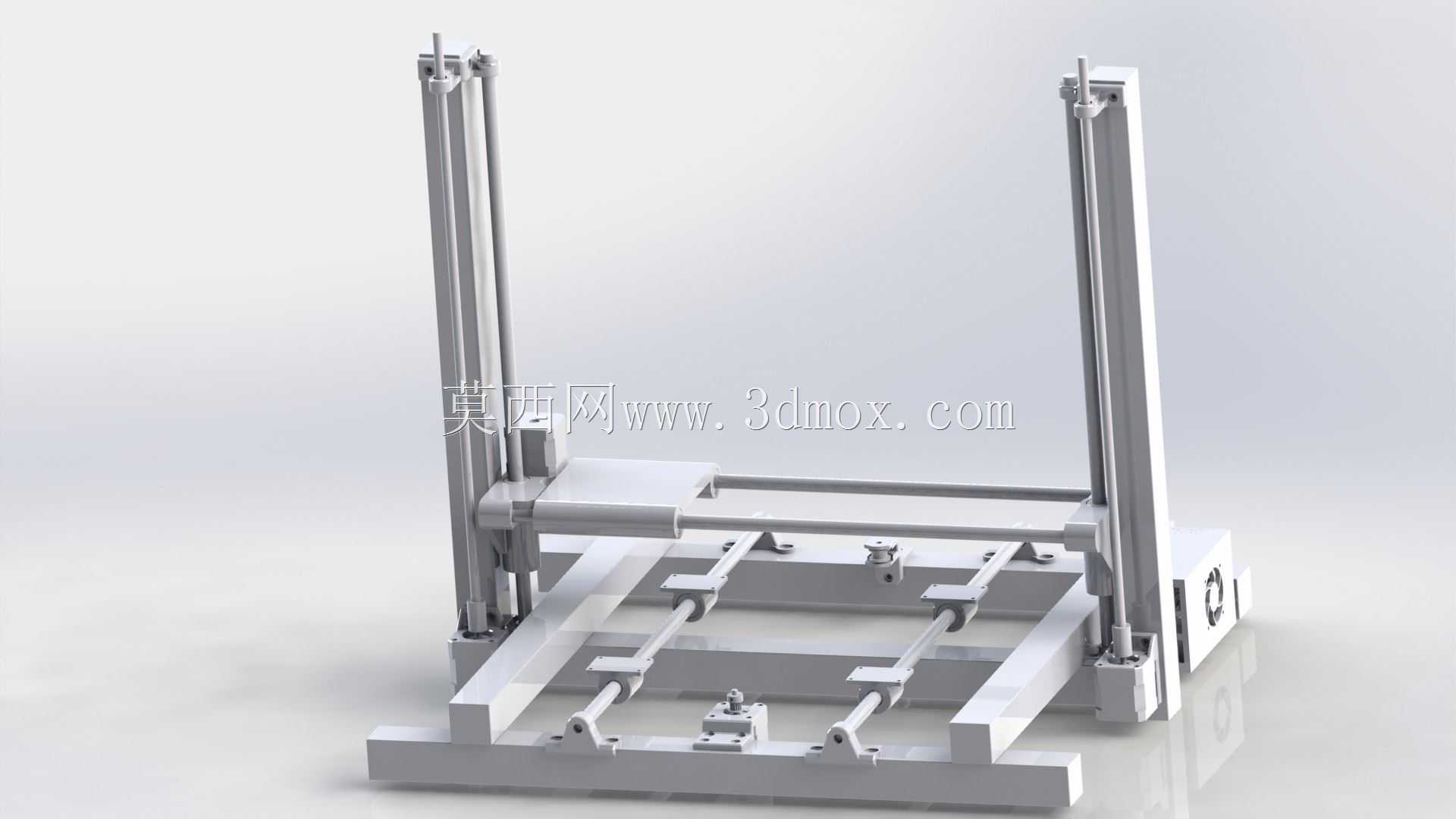

这款框架式熔融沉积成型设备，主要面向个人创客工作室、小型加工工坊、院校创新实训场景使用，可完成PLA、ABS、PETG等多种常见热塑性耗材的成型作业，能够直接打印定制化功能零件、创意手办、工装治具毛坯、教学演示模型等不同类型的工件，适配小批量定制生产、创意设计打样、课程实践教学等多元使用需求。设备整体采用方正的龙门式框架布局，底部为加厚型材拼接的矩形承载基座，基座上沿横向平行布置多根光滑光轴作为Y向运动导向结构，配合滑块带动打印平台完成前后方向的进给运动，导向轴两端通过刚性支座固定在基座框架上，可有效降低运动过程中的抖动偏移，保证平台运行的平稳性。Z向运动采用双侧独立的立柱导向结构，两根竖直立柱对称布置在基座后侧两端，每根立柱都配置独立的传动与导向组件，通过同步传动实现横梁的同步升降，避免单Z轴驱动容易出现的横梁倾斜、层纹错位问题，大幅提升Z向运动的定位精度，也为大尺寸成型空间提供足够的结构支撑。X向运动组件安装在Z轴的升降横梁上，通过双光轴导向配合传动带带动挤出机构完成左右方向的移动，挤出组件采用模块化快装设计，可根据使用需求快速更换不同口径的喷嘴，适配不同精度、不同打印速度的作业要求。设计过程中充分考虑了DIY组装与后期维护的便捷性，所有结构件都采用标准化的型材与紧固件连接，无需特殊定制的异型连接件，使用者可根据自身需求对成型尺寸进行拓展调整，也可快速替换磨损的运动部件。设备的安装边界预留了充足的操作空间，基座底部可加装调平脚杯适配不平整的工作台面，后侧预留了走线与电控元件的安装位，整体结构没有冗余的外凸部件，可平稳放置在常规工作台面上使用，不需要额外定制专用安装支架。运动部件的行程经过合理匹配，可实现大尺寸工件的一次性成型，减少拼接打印带来的强度不足与接缝明显问题，框架整体的刚性经过优化，在高速打印运动时也能保持结构稳定，有效降低打印件的层纹与振纹，提升成型工件的表面质量与尺寸精度。
