连续式谷物深层干燥设备结构设计

　　在粮食收储与农产品初加工的现场场景中，刚完成收获的谷物、坚果类原料含水率普遍超出安全存储阈值，若不能在短时间内将含水率降至安全区间，极易出现发热霉变、发芽变质的问题，造成不可逆的原料损耗，这类连续式深层干燥设备正是为匹配规模化产区的集中处理需求开发，可对接脱粒、清选工序的出料端，完成大批量原料的连续降水作业，无需频繁停机进料卸料，适配种粮大户、区域性粮食烘干中心、坚果加工企业的日常生产节奏。从设备实际用途来看，其核心是通过可控的通风换热过程，在不破坏原料籽粒完整性、不影响后续食用或种用品质的前提下，逐层带走料层内部的游离水分，区别于传统薄层干燥设备料层薄、处理量小、热损大的短板，深层干燥结构可容纳更厚的待处理料层，

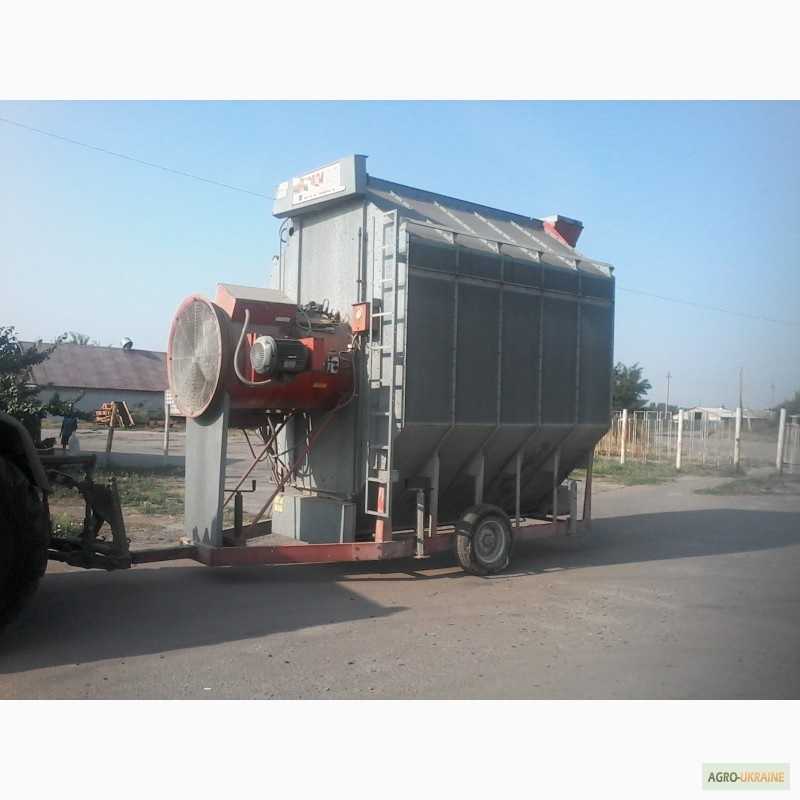

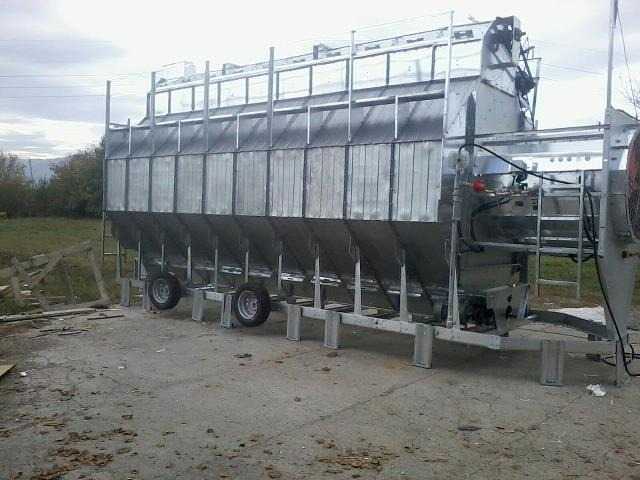

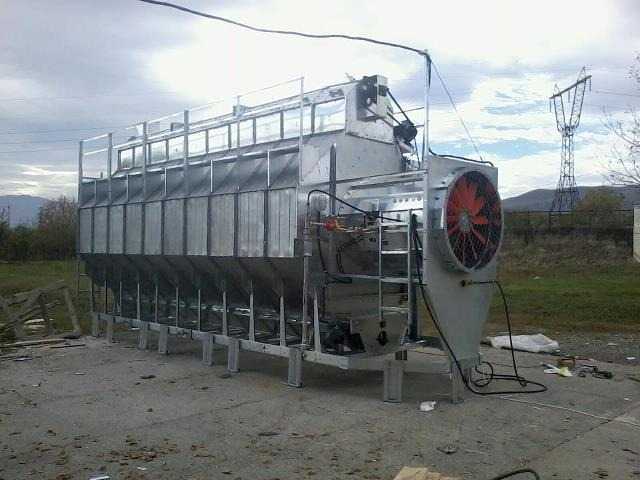

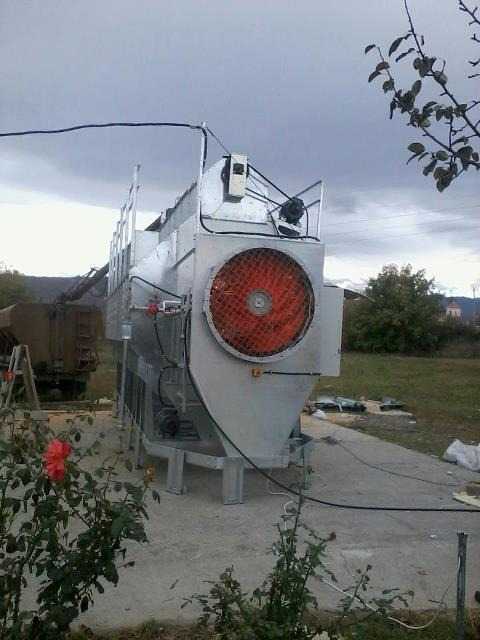

　　单位占地面积的处理效率提升40%以上，可适配玉米、小麦、开心果、鹰嘴豆、扁豆等多种颗粒状农产品的干燥作业，仅需根据不同原料的籽粒大小、含水率特性调整通风温度、料层停留时间与风速参数即可完成工况切换，无需对主体结构做大规模改造。从功能特性层面拆解，设备主体采用长槽式卧式布局，一端设置大直径轴流通风组件作为风源输入端，可将经过换热升温的干燥空气均匀送入设备内部的料层区域，槽体内部设置分层导料结构，可让原料在缓慢向前输送的过程中不断翻转，避免局部料层通风死角导致的干燥不均问题，槽体上部设置观察段与排风结构，可及时将携带水分的湿空气排出设备外，下部设置锥斗式出料段，可将完成干燥的原料均匀导出至后续输送或仓储环节，设备侧面设置爬梯与操作平台，

　　方便运维人员定期检查内部导料板、通风网板的磨损情况，清理残留的原料碎屑。在设计思路上，首先要平衡处理量与干燥均匀性的矛盾，料层过厚会导致风阻过大、上下层原料含水率差超标，料层过薄则会浪费热风能源、降低单位面积处理能力，因此在三维建模阶段需要反复模拟不同料层厚度下的风场分布，调整通风口的开孔率与导风板角度，确保整个槽体截面的风速差控制在15%以内；其次要考虑不同原料的破损率控制要求，针对坚果类易破损原料，导料板的倾角、物料滑落速度都要做针对性优化，避免籽粒在输送过程中出现碰撞破碎，影响成品品相；另外设备整体采用模块化分段设计，每段槽体可单独拆分运输，适配乡村道路的运输限界要求，现场安装时仅需通过法兰连接各段槽体，

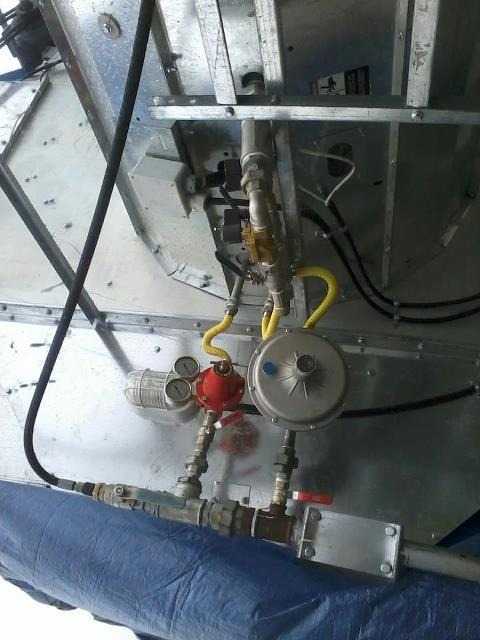

　　再对接通风管路与热源接口即可完成组装，大幅降低现场安装的施工周期与吊装难度。关于外形尺寸与安装边界，这类设备的主体长度通常根据处理量需求配置，单条生产线的主体长度一般在12米至18米区间，设备主体宽度在2.8米至3.2米区间，安装时需要在设备两侧预留不小于1.2米的运维通道，方便人员日常巡检与易损件更换，设备进料端需要预留对接上料输送机的接口空间，出料端需要预留对接后续冷却、筛分设备的空间，通风端的风机组件需要预留不小于2米的进风空间，避免进风阻力过大影响通风效率，设备基础采用混凝土条形基础即可，无需做特殊的减震基础，因为设备运行过程中仅风机存在小幅振动，整体运行稳定性较好，基础载荷按照每平方米2吨的承重标准设计即可满足长期运行要求。在结构细节处理上，与原料接触的内壁部分全部采用镀锌钢板材质，避免长期接触高湿原料出现锈蚀污染原料的问题，通风网板采用冲压成型的不锈钢网孔板，网孔尺寸根据最小处理原料的籽粒直径配置，既保证通风顺畅，又不会出现漏料问题，设备的排湿口设置防雨帽结构，避免雨天雨水倒灌进入设备内部影响干燥效果，所有检修门都设置快开式压紧结构，方便运维人员快速打开清理内部残留物料。
